LEDテープライト取扱い製品Products

ドットレス LEDラインテープ(COBテープ)F360

LEDラインテープF360

COBテープライトLED360チップ/mライン照明

LEDラインテープF360シリーズはLEDチップをテープ基板上に1mあたり360個実装したチップオンボードタイプのCOBテープです。F360シリーズは価格を重視した丁度良い明るさのLEDラインテープの標準タイプです。色数、在庫、種類も豊富に備えています。電圧も12Vと24Vを用意。演色指数はRa90を標準化しています。装飾用のLEDテープとして、またディプレイ用の照明としてなど幅広い用途でご利用を頂けます。

ドットレス LEDラインテープ(COBテープ)F504

LEDラインテープF504

COBタイプのLEDテープドットレスライン照明

LEDラインテープF504シリーズはLEDチップをテープ基板上に1mあたり504個実装したチップオンボードタイプのCOBテープです。F504シリーズは明るさを重視したモデルです。標準のF360シリーズよりサイズの小さい09x22Milチップを使用しており、より細かく明るく光ります。色はRa90を標準とした2700K~6000Kのケルビン系色とカラーを用意。ライン照明で明るく目だ出せたい場面でご利用を頂けます。

ドットレス LEDラインテープ(COBテープ)RGB

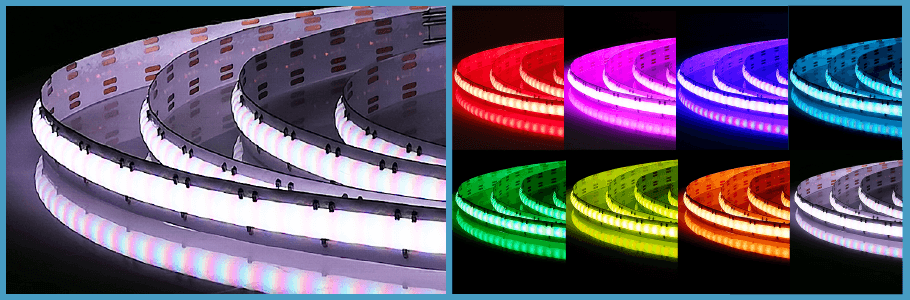

LEDラインテープF630

COBテープライトLED630チップ/mライン照明

LEDラインテープF630シリーズはRGBのLEDチップをテープ基板上にRGBの順に繰返し実装したCOBテープライトです。1mあたりLEDチップを使用しています。狭いピッチで実装されたR,G,B色の輝度強弱調整により、ライン照明で様々な色を光の切れ目なく表現することができます。また、テープ上面のドーム型ジェル形状により光は広角180度で全体に光りを拡散させます。演出用途が広がります。

ドットレス LEDラインテープ(COBテープ)2色

LEDラインテープ他

COBテープライトLED576チップ/mライン照明他

LEDラインテープの白&電球色のミックスタイプF576シリーズなど。F576シリーズはラインテープ照明で切れ目なく白(6500K)~電球色(2700K)の範囲照明で点灯できます。
その他、多種なLEDラインテープが順次追加されていきます。

LEDテープライト5050ハイエンド単色

LEDテープライトハイエンド単色

5050 120leds/m ハイエンド単色

1mあたり、120個の5050 LEDを実装したハイエンドタイプのSMD LEDテープライトです。従来の一般的な5050 60leds/m LEDテープライトと比べて倍のLEDを実装しています。LED配置ピッチは8.35mm。ルーメン値は1500lm~1850lmで全体が明るく点灯します。

LEDテープライト5050ハイエンドRGB

LEDテープライトハイエンドRGB

5050 120leds/m ハイエンドRGB

1m辺り120ledsの5050 RGB LEDを実装したハイエンドタイプのRGBフルカラーテープライト。従来の一般的な5050 60leds/mに対して倍のLEDを使用しています。明るさもアップし、LED配置間隔も半分の8.35mm。信頼性のあるSMD LEDテープで全面がフルカラーで演出できます。

LEDテープライト(SMDテープライト)

LEDテープライト

LEDテープライトのスタンダード5050LEDなど

5mm角の3チップLEDを10mm幅のテープ基板上に16.7mmピッチで実装した業界標準の5050LEDテープライト等のSMD LEDテープライト。10年以上利用と実績で、安定した色見や高い耐久性など品質が良く、業者様に多く利用頂いています。また各ケルビン(白色、電球色系)色温度は多くを標準化、カラーも多色、RGBを豊富に品揃え。

LEDネオンライト(LEDネオンテープ)

LEDネオンライト

LEDテープをネオンシリコン内に密封したライト

乳白のシリコンネオンチューブ内に高輝度LEDテープを密封した商品。LED光は拡散してチューブ全体がネオン管の様に光ります。ネオン文字としての利用の他に、アルミレールに配置をして真っ直ぐなライン照明としても利用頂いています。内部LEDは超高輝度のLEDを使用しており、明るく全体がきれいに発光。上下曲げタイプと左右曲げタイプを用意しています。

サイドビューLEDテープ(側面発光LEDテープ)

LEDサイドビュー

貼付け面の横方向を照らすLEDテープライト

LEDテープ基板上に上方向ではなく、横方向(サイド)を照射するLEDを実装したサイドビュータイプ。棚下、掲示板や看板ボードなどの枠周辺などに貼付けて、間接照明ではなく直接的なLED光照明としてを貼付け面に対して真っ直ぐ横側を照射します。サイドビューLEDテープは単色の他、RGBタイプ、両サイド発光、5mm幅の極細タイプ等があります。

マジックLEDテープ(流れるフルカラーLEDテープ)

マジックテープライト

個々のLEDにICを持った制御可能なLEDテープ

LEDテープ基板上にマジックタイプLEDを実装。個々のLEDはICをもっており、コントローラーより送信される信号により点灯するタイミング、発光する色が制御されます。これにより一般のRGBテープではできない、流れる動作や個別多色で点灯点滅など派手な動作での演出ができます。当社のLEDは超高輝度タイプのRGBを使用、光がとても鮮やかです。

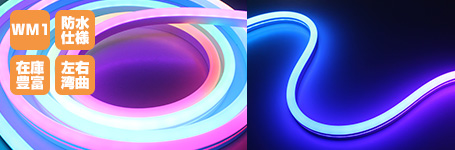

マジックLEDネオン(流れるLEDテープ使用ネオン)

マジックLEDネオン

マジックLEDテープを使用したネオンライト

高輝度の鮮やかに点灯するRGBタイプIC内蔵LEDを実装したLEDテープライトをネオンシリコン内に密封しています。IC LEDにより、個々のLEDが動く、走る、非同期に点灯、異なる発光ができます。内部のLEDテープが乳白のネオンシリコンを介して全面が切れ目なく光り、ダイナミック演出、スタティックな演出など多種ムード表現が行えます。

LEDライトバー(LEDテープバータイプ)

LEDライトバー

LEDテープライトの長さ指定バータイプ

LEDテープライトをアルミフレームに取付けたLEDライトバー。バータイプで完成されており別途に加工作業が必要ありません。強力なネオジム磁石により棚への取付・取り外しも簡単です。場所に合わせた長さを指定ができます。カバーは乳白と透明タイプを用意。また、配線し易い様に延長ケーブルや多分岐ケーブルも用意しています。

LEDコントローラー(LEDテープライト制御)

LEDコントローラー

LEDテープの点滅、調光、フェード等を制御

単色LEDテープライトの点滅、調光、フェードや、RGB LEDテープの多彩な組合せ色発光、マジックLEDテープの動的なランニング、カーテン、ジャンプ等のパターンをコントロールできます。コントローラー本体は対応したLEDテープ種類に加え、各サイズ、ボタンタイプ、ツマミタイプ、リモコンタイプ、タッチタイプなどを用意しています。

LEDテープアンプ(LEDテープ制御信号増幅)

LEDテープライト向け4チャンネル アンプ(リピーター)

LEDテープ5m以上制御時に信号を増幅

LEDテープライトを計5m以上で使用し、点滅、調光の制御同期を図る場合に使用するアンプ(増幅器、リピーター)です。アンプは単色、RGB、マジックタイプなど各種LEDテープライトの種類に応じた物をご用意。これらのアンプとテープライトの組合せで一度に多くLEDテープライトの制御が行えます。

LEDアルミフレーム(LEDテープレール枠)

LEDアルミフレーム

LEDテープライト光の拡散、化粧枠、放熱効果

LEDテープライト専用のアルミフレームとカバー。LEDテープを中に貼付けて収めることにより、真直で外観の良さ、取付けやすさ、光の拡散(ドットレス)、放熱効果があります。アルミフレームは最長2mを標準化。長さを指定して手配頂けます。アルミ形状薄型タイプ、ワイドタイプ等の多種形状とカバーを用意しています。

LEDテープライト用スイッチング電源

LEDスイッチング電源

ACアダプタ、大容量、防水等各スペック電源

LEDテープライトは長くなるにつれて消費電力が上がり、電流を必要とします。平均なLEDテープ(5050)の場合、1mで14.4W(12V 1.2A)、5mで約60W(12V 5A)程を消費し、長さに応じて電源の選定が必要です。LEDテープの長さや数量(メーター)に応じた各種電源をご用意。また屋外での使用向けの防水電源も容量別にあります。

LEDテープライト用アクセサリー

LEDアクセサリー

LEDテープ用の配線ケーブル、半田レスコネクタ等

半田を使用せずに連結ができるLEDテープライトの配線連結コネクタ、配線をアダプタに差し込むDCジャックに変換するコネクタ。ケーブル類は1分岐から6分岐までの各種分岐ケーブル、単色用2線とRGB用の4線ケーブル付きSMコネクター。その他、防水LEDテープの末端エンドキャップ等を用意しています。

LEDテープライト関連アウトレット

LEDアウトレット
  • 大幅値下げ中!

モデル切替などによる在庫LEDテープの販売

LEDテープライト、コントローラー、アクセサリ等の在庫限りの販売。主にモデル切替による在庫の処分品の為、在庫限りでの販売です。

LEDテープライトのピックアップコンテンツpickup

おすすめのメルマガ配信製品とコンテンツ

薄型 LEDアルミフレーム 黒(ブラック)

LEDアルミフレーム LPJ1707 薄型

LPJ71707に黒(ブラック)を用意しました。黒カバーはテープ点灯時に光を透過させた演出を行います。

製品ページ

メルマガ配信 2021/09/09

LEDラインテープ F630シリーズ RGB クリア

F630クリアラインテープ

RGB LEDを極小ピッチ実装したCOBタイプのラインテープ。ドットレスなラインフルカラーを提供します。

製品ページ

メルマガ配信 2021/06/20

LEDラインテープアクセサリー

LEDラインテープアクセサリ

半田付けを行わずに圧着工具のみでラインテープ連結が行える専用の配線コネクタなど。

製品ページ

メルマガ配信 2021/05/31

LEDラインテープ F360シリーズ 高耐防水IP67

F360 IP67テープ

ラインテープをシリコン材で覆ったIP67保護等級の高耐防水テープ。厚みがあり強度にも優れています。

製品ページ

メルマガ配信 2021/04/07

LEDラインテープ F360シリーズ 5V

F360ラインテープ 5V

ラインテープ360 5Vタイプ。USBケーブルが標準でモバイルバッテリーなどに接続して使用できます。

製品ページ

メルマガ配信 2021/0/22

  • LEDテープ接続パターン
  • LEDテープライトの信頼度試験
  • メールマガジン配信中
  • LEDラインテープとは
  • 当社 LEDラインテープ(COBテープ)特徴
  • LEDネオンライトとは
  • マジックLEDテープとは

LEDテープライトの特徴や知識など

LEDテープライト使用場所、応用例

  • 間接照明

    間接照明のイメージ写真 2700K〜6000K・2色 Ra80 Ra90

    オフィス、住宅、レストラン、店舗などシーンに合わせた色温度のテープライトを選択して使用します。

  • 演出照明

    演出照明のイメージ写真(ステージ、舞台、バー、クラブ、カラオケ)RGB、マジック

    バーやナイトクラブ、コンサートなどではRGBフルカラーテープ、マジックテープライトをご使用頂けます。

  • 商陳列棚

    商陳列棚のイメージ写真 2700K〜6000K Ra90

    製品をより鮮やかに見せる高演出テープライト(Ra90以上)を用意しています。商品、食品、肌をキレイに見せたい場合に使用します。

    演色性

LEDテープのタイプ SMDタイプとCOBタイプ

SMD vs COB比較図

SMD vs COB比較図

SMDタイプは昔からの主流でLEDテープ基板上にLEDパッケージ(LED部品)を載せたもので、テープライト上のLEDとLED間に隙間があります。有名なものは5050 60leds/mがあります。これは5mm角のLEDパッケージを1mに60個並べた物でLEDセンター間の間隔は16.7mm。

COBタイプはここ数年で主流となっている新しい構造のLEDテープです。先述のSMDタイプのLEDパッケージをテープ上に置くのではなく、テープ上に直接LEDの光源素材(LEDチップ)を細かく機械で配置しています。チップを直接テープ基板(ボード)に載せているのでチップオンボードでCOBです。特徴はSMDタイプの様なLED間の間隔が無いことです。COBタイプではLEDテープのドット(粒々)が無いでライン状の点灯が実現できるようになりました。

COBテープ SMDテープ
F360(F504) 5050 120leds/m
(Qty)LED数360 leds/m(504 leds/m) (Qty)LED数120 leds/m
(Tc)色温度6000K,4000K,3000K,2700K (Tc)色温度6000K,4000K,3000K,2700K
(CRI)演色性Ra≥90 (CRI)演色性Ra≥80
(LM)ルーメン800lm~1100lm (900lm~1350lm) (LM)ルーメン1500lm~1850lm
(W)消費電力10W~14W(12W~14W) (W)消費電力13.2W~14W
COBテープ SMDテープ

※上記比較はF360(F504) 10mm幅の12V,24Vと5050 120leds/m 24Vになります。

LEDテープの主なスペックが分かるデータ

光学計測データ
積分球 EVERFINE社(HASS-1200)

積分球による光学計測データ(Spectrum Test Report)の値を見ると、LEDテープの主要な特性が一目で分かります。データは全てLEDテープ1mの長さで測定した物です。

主要項目

  • #1 x y 色度図
  • #2 分光分布図
  • #3 演色性
  • #4 明るさの指数パラメータ
  • #5 電気特性

#1 x y 色度図

 x y 色度図

色度図とは国際照明委員会CIEによって定められた色を示す基準となる指標です。色は赤青緑の組合せで作られています。テープライトの発光色がグラフのどの位置にあるかを座標として示します。色度図はX軸が大きくなると赤、Y軸が大きくなると緑、値の合計は1になるのでX+Yの合計を引いた残り値(Z)が青になります。中心の白は合計が1になる場所でX(赤)、Y(緑)、Z(青)の座標値0.3333...です。

計測結果の座標位置は色度図で"+"表示がされ、レポート上には座標位置(Chromaticity Coordinate) x=0.3187、y=0.3299の様に表示されます。

光学計測データ

色度図内の座標位置よりテープライトの色温度(Tc)が具体的に分かります。

#2 分光分布図

光学計測データ

分光分布図(分光スペクトル)の横軸は光の波長(nm)、縦軸は強度を示しています。この図は発光色を構成している波長要素とその強弱を見やすく配列したものです。光は無色に見えますが、人の目で認識できる波長は380nm〜780nmです。この波長は短い方から青紫、青、青緑、緑、黄緑、黄、黄赤、赤の7色虹色に分類されます。

紫外線の種類

分光分布図から光がどの波長から構成されているのか特性が分かります。またデータ内項目のドミナント波長(Dominant WL)は目で認識される主要な波長、ピーク波長(Peak WL)はもっとも強度(出力)が高い波長示しています。

光学計測データ

#3 演色性

光学計測データ

演色性は光で物を照らした時に最も自然に見える光の指標です。演色性はRa値の高さで示します。Ra値100が最大値となり、太陽光の下で物を照らした時を基準としています。演色性が高い程照らした製品はより鮮やかに見えます。この為、特に商品照明には高演色性LEDテープが使用されます。LEDはRa70-90程になります。近年は高いRa90が標準なっています。演色性が上がると明るさが一般的に下がります。

演色性は英語でColor Rendition Indexes(CRI)。つまり色を演出する指標です。どの光が一番キレイに鮮やかに物(被照射物)を見せられるかを数値で表したもので、太陽の自然光で見える状態を一番良い状態とし基準100としています。

演色性Ra目安と主な利用用途の例

演色性グループ 平均演色評価数の範囲 使用用途
好ましい 許容できる
1A Ra≥90 色比較・監査
臨床検査、美術館
1B 90>Ra≥80 住宅、ホテル、レストラン
印刷、塗料、繊維および精密作業の工場
2 80>Ra≥60 一般作業の工場 オフィス、学校
3 60>Ra≥40 荒い作業の工場 一般作業の工場
4 40>Ra≥20 トンネル、道路 演色性重要でない作業の工場

*CIE(国際照明委員会)空間別推奨Ra

Ra100が最も良い値になります。Raのaはaverage(平均値)の"a"である。つまりRendition(演)の平均値。当社ラインテープは標準でRa90以上の光源を使用しています。つまり、レストランやスーパーでの食品、アパレルショップの衣服など、製品を演出する光としてもご利用頂けます。また、ドットレスな為、均一に発光し、被照射体にドット(点)が映り込みません。

演色性 演色性 演色性 演色性

レポート上のRender Index(演色性)よりRaの値が確認できます。

#4 明るさの指数パラメータ

U 光学計測データ

主に明るさの単位として「光束」、「光度」、「照度」があります。

「光束」、「光度」、「照度」とは?


光束 (ルーメン:lm) - 光の光源が全体に出す光の量を表す単位です。

光度 (カンデラ:cd) - 方向性のある光の強さを表す単位です。

照度 (ルクス:lux) - 光を照らした部分の明るさ単位です。

明るさの指数パラメータ

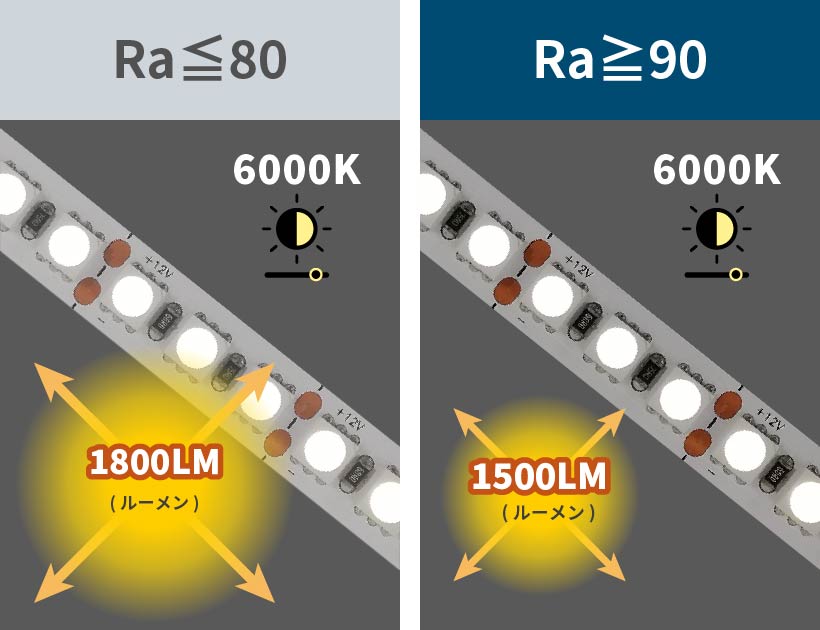

LEDテープライトなど⽐較的明るく光源として利用されるLED製品はルーメンが明るさの単位として使用されます。白色テープ6000Kの場合おおよそ1500~1800ルーメンになります。明るさは一般に色温度が高い程明るくなり、一方Ra値が高いとルーメン値は下がる(明るさは下がる)傾向にあります。

明るさの指数パラメータ

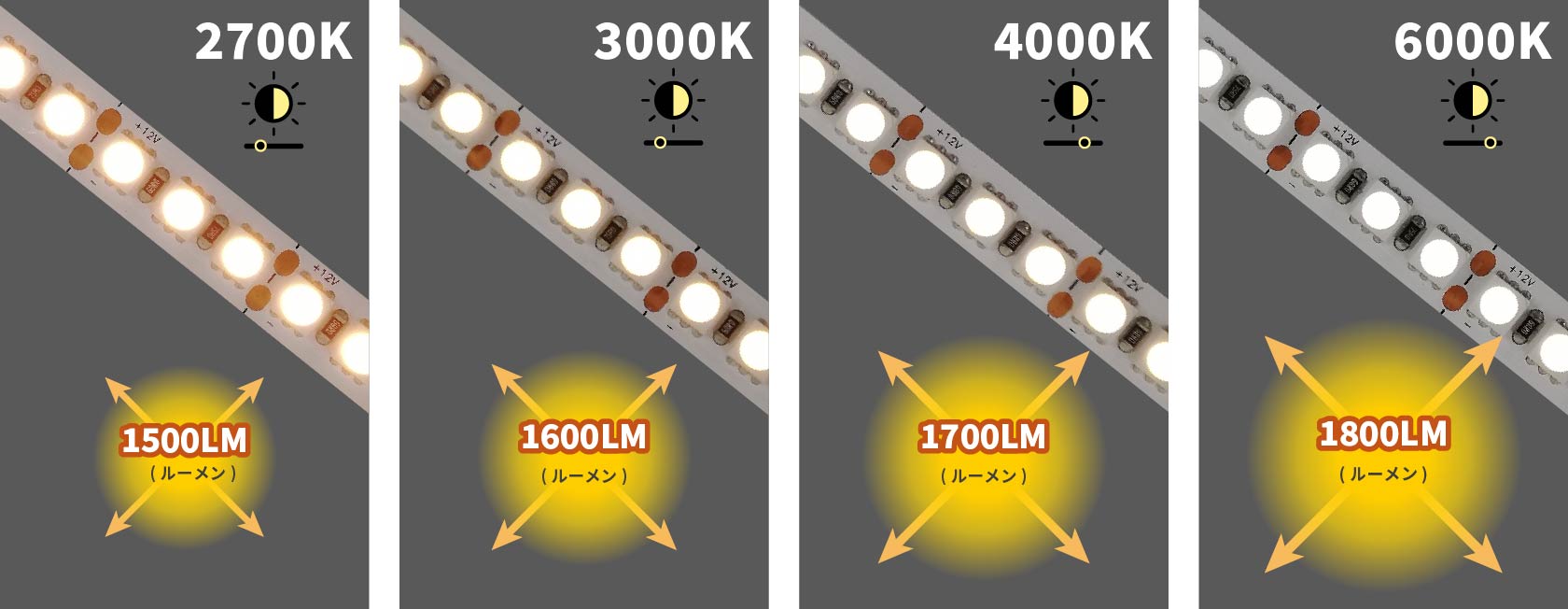

同じ種類のLEDテープでも明るさは色温度が上がるにつれてルーメン値は高くなります。一方で演色性(Ra値)は高くなればなるほど、ルーメン値は下がりますが、

明るさの指数パラメータ

レポートではFlux(ルーメン(lm))と表示されています。またEffに1Wあたりのルーメン値が書かれており、消費電力1Wでどれくらいの明るさ性能があるか、LEDテープの発光効率が分かります。

#5 電気特性

光学計測データ

レポート内のElectrical Paramatersに積分球で計測した際の1mあたりの電圧(V)、電流(I)、消費電力(P)が確認できます。

LEDテープライトの点灯に必要なもの

最低限必要なのは”LEDテープライトとアダプター等のDC電源”。

LEDテープライトの点灯に必要なもの

12VのテープにはDC12Vアダプター電源、24VのテープにはDC24Vのアダプター電源を使用します。

LEDテープライトの点灯に必要なもの LEDテープライトの点灯に必要なもの

直接、コンセントからLEDテープの電源を取ることはできません。

NGの例

コンセントはAC100Vの交流電圧。テープの点灯はDC12VまたはDC24Vの直流電圧になります。この為、LEDテープライトの点灯にはAC100VをDC12Vに変換するAC-DCアダプターなどの電源を中継する必要があります。

12Vと24VのLEDテープ何が違いますか?

電圧が高い24Vの方が比べると、LEDテープの奥まで電流が流れます。つまり、全体が明るく光る傾向にあります。一方で12Vは電源として使用されている機器が多い為、汎用的に選択される電圧になり、テープも同様に12V品を用意しています。

テープライトの長さに対しての電源の選び方

12Vの場合は1mあたり大まかに1Aとして必要m数分を賄える電流出力の電源を選択して下さい。※24Vの場合は1mあたり大体0.5Aと考えてください。

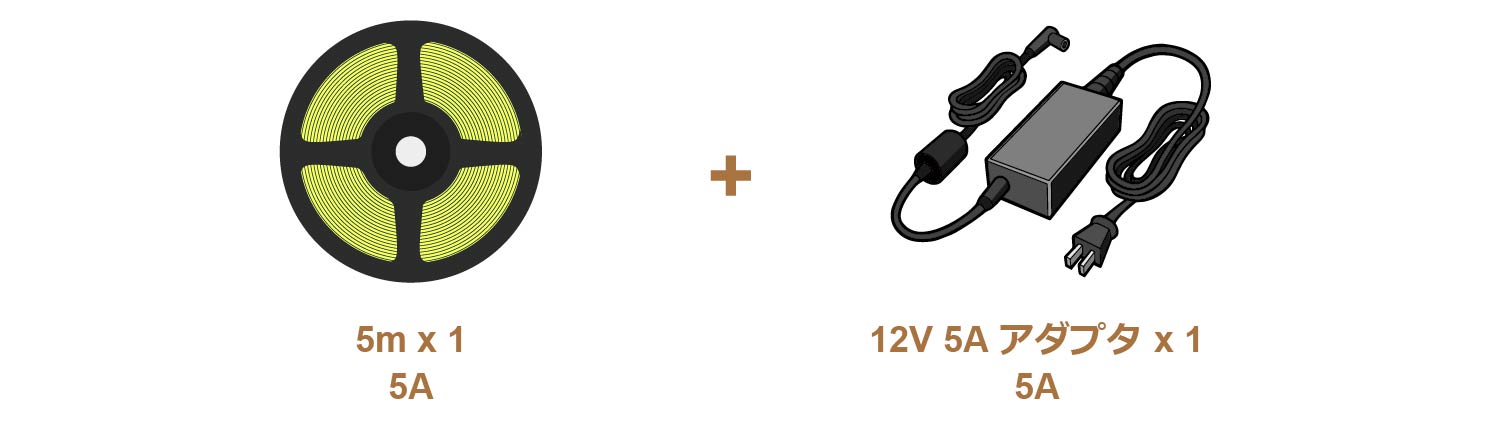

5mを点灯させたい場合

5m x 1A=5A&12V 5Aアダプタ1個

12V 5Aを1個図:12V 5Aを1個

20mを点灯させたい場合

12V 5Aを4個、または12V 12Aを2個、或いは12V 29Aを1個など、設置電源箇所などによって考えます。

12V 5A電源を4個図:12V 5Aを4個
12V 12A電源を2個図:12V 12Aを2個

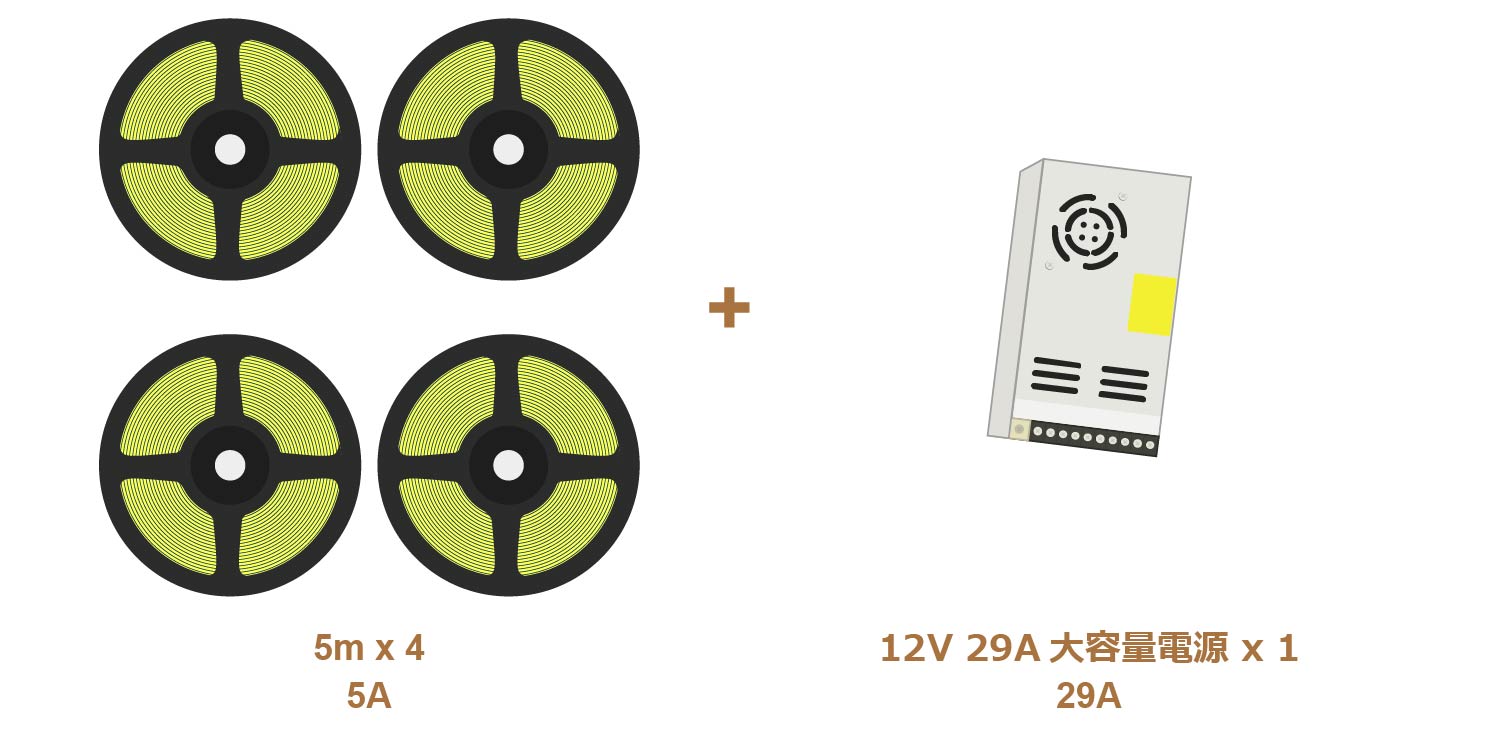

12V 29A電源を1個図:12V 29Aを1個

※各消費電流値にはテープページの仕様欄の消費電流をご参考下さい。実際にはテープが長くなると電圧降下により流れる電流が減少する為、この算出値より消費電流は下がります。上記の算出の値は計算値としてご理解下さい。
また、電源は実際に消費される電流より3割程多い容量を選択し、使用して下さい。

コントローラーの利用 調光・演出

コントローラーを電源とLEDテープの間に置いてあげることで、コンセント側の電源からでではなく、コントローラーからON/OFFができる他、光の強弱を操作したり、或いは点滅や色を変更する(RGB)といった制御ができます。

コントローラーから調光

コントローラーは単色テープには単色のコントローラー、RGBテープにはRGBのコントローラーなどテープ種類に合わせたコントローラーを使用します。また、コントローラーは本体ボタンやツマミで調整するタイプ、リモコンで調整するタイプがあります。

コントローラーの種類はどんなものがある?

本体のボタン(つまみ)で操作

単色用 RGB用
LED単色ボリューム調光器8A LEDボリューム調光器RGB用リモコン付き

リモコンから操作

単色用 RGB用
マルチゾーン単色コントローラー マルチゾーンRGBコントローラー

5m以上を点灯させる方法

LEDテープは5mより長く連結して点灯させることができません。最大連結長は5mになります。5mより長い場合は並列につないで使用します。以下は5mより長い構成の接続図です。

5mより長い常時点灯(単色)

5mより長い常時点灯

コントローラーを介して多くの長さを制御する場合はアンプが必要となります。

5mより長い接続 制御点灯(単色)

5mより長い制御点灯

LEDテープの取り扱い注意事項

取り扱い注意事項の動画

LEDテープライトはフレキシブルな薄い基板上にLEDを配置しています。強度があまり強いものではありません。設置の際には取扱いの注意をお願いします。以下はよくあるLEDテープの誤った取扱い事項です。

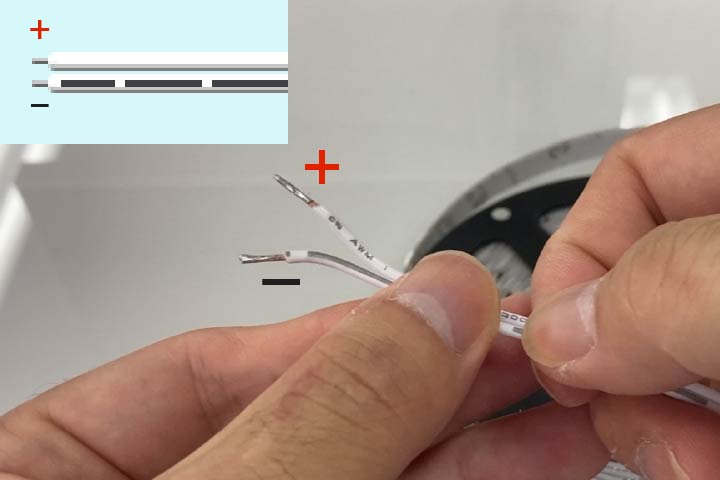

接続する電源極性を間違えないで下さい。

接続する電源極性を間違えないで下さい。

黒シマ線がマイナス、白線がプラスです。誤った極性の接続は不点灯や破損誘発の要因になります。

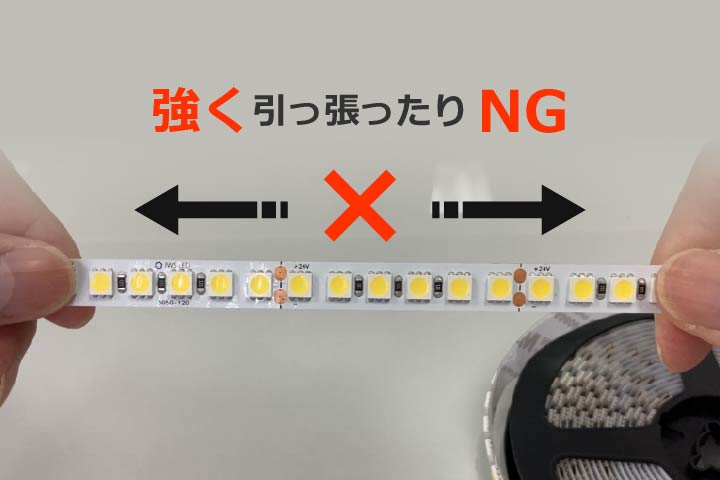

強く引っ張ったり、叩いたり押したりしないで下さい。

引っ張ったり、叩いたり押したりしないで下さい

引っ張り負荷により内部回路パターンの破損、クラックが生じて部分的な不点灯を引き起こします。

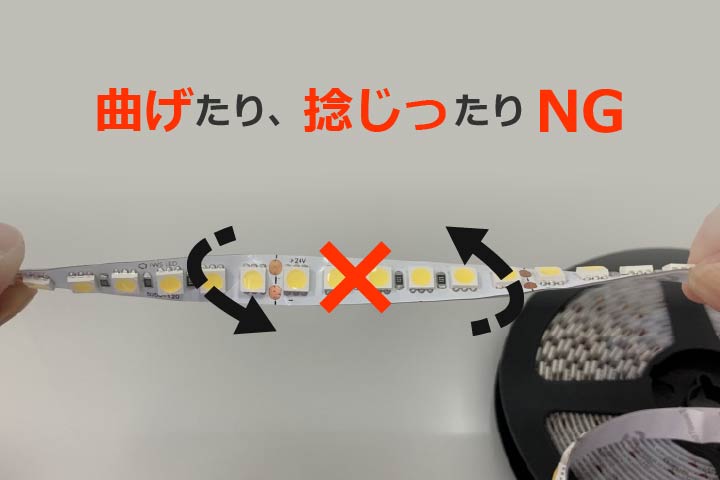

曲げが可能でない方向へ曲げない、捻らない(ツイストしない)で下さい。

曲げない、捻らないで下さい

不適切な曲げや捻りにより回路パターン破損、クラックが生じて部分的な不点灯を引き起こします。

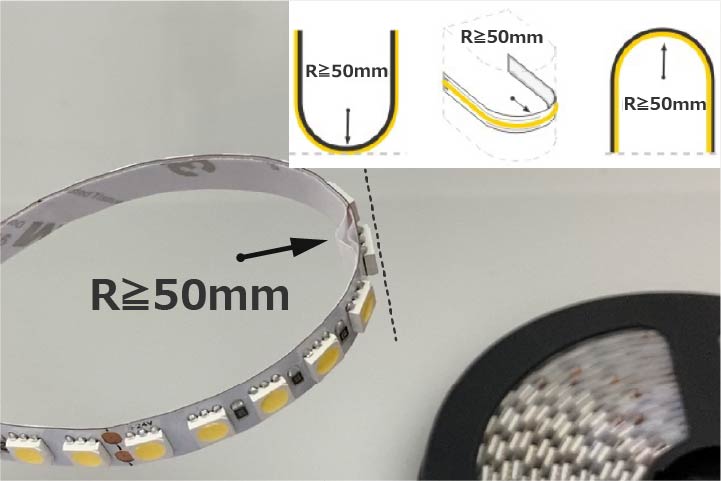

曲げた時のRは50mm以下にならない様にして下さい。

曲げない、捻らないで下さい

許容角度以上のテープ基板の曲げは回路パターン破損、クラックを誘発し不点灯を引き起こします。

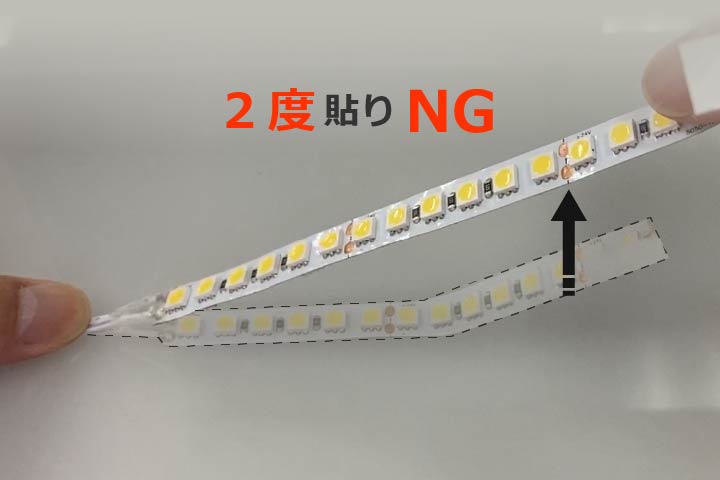

貼るときに引っ張らない。貼ったら剥がさない、2度貼りをしないで下さい。

貼るときに引っ張らない。貼ったら剥がさない、2度貼りをしないで下さい。

貼り位置調整での繰返しの貼り剥がしは回路パターン破損、クラックを生させ不点灯を誘発します。

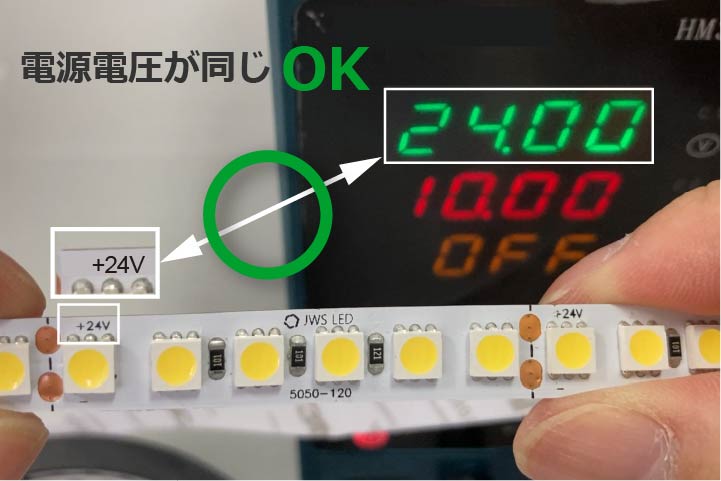

接続する電源を間違えないで下さい。正しい電圧電源を使用して下さい。

図

テープ入力電圧と異なる電源を接続するとテープの全体的な不点灯や電源の異常を引き起こします。

LEDテープライトの点灯に必要なもの
NGの例

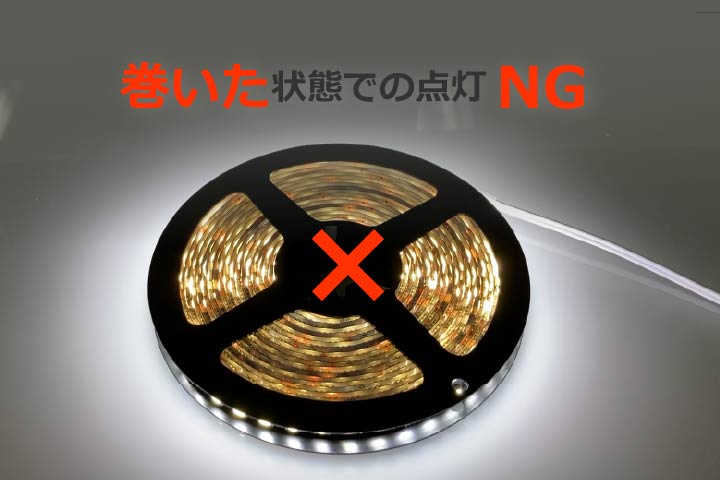

リールに巻いた状態で点灯させないで下さい。

リールにまいた状態で点灯させないで下さい。

LEDテープをリール巻状態の点灯は熱が上がり、放熱がなされない為にLEDにダメージを与えます。

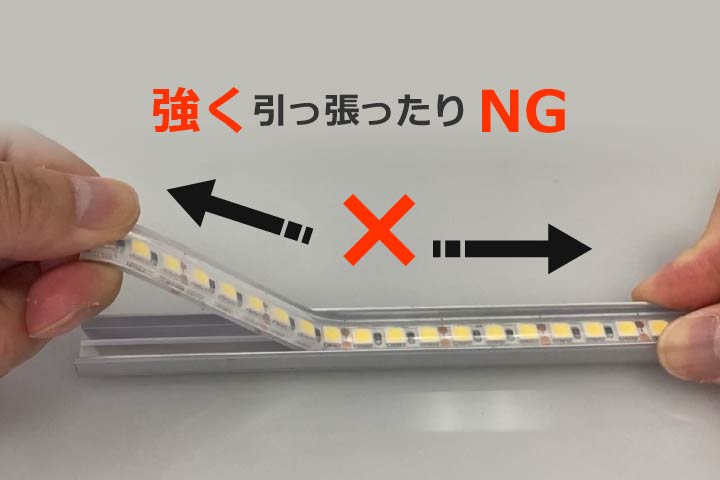

チューブ防水タイプをアルミフレームから外すとき強く引っ張らないで下さい。

リールにまいた状態で点灯させないで下さい。

外す際の牽引や曲げ負担により、回路パターン破損や半田クラックにより不点灯を引き起こします。

高所に設置する場合、ねじれやたるみが生じないように注意してください。

高所に設置する場合、ねじれやたるみが生じないように注意してください。

取付時のぶら下げたるみによる曲げ負担からテープ基板回路の破損など引き起こす要因になります。
