長さ指定ができる、入出力線指定ができるLEDラインテープ

12V F504シリーズ カラー 504led/m「綺麗な直線の発光」

LEDチップ自体を直接細かく基板に実装。点灯時の点光源をなくした直線に光るラインテープ

画像にマウスを合わせると拡大されます。


製品の資料(PDF)

寸法図(186 KB) 仕様書(246 KB)

製品の共通事項について

お届け FAQ 保証事項 注意事項 電源の選び方

サービス案内

施工事例

  • 本製品
  • 電源付きセット
  • サンプル
  • サンプル電源
  • お勧めコントローラー

1.選択したLEDテープのカラーはLEDテープのカラーについて

2.選択したLEDテープの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

3.選択したLEDテープの保護種類は保護種類について

4.選択したLEDテープの入力線は

5.選択したLEDテープの出力線は

数量に数字以外が入力されています。

1.選択したLEDテープのカラーは

2.選択したLEDテープの長さは(長さによって自動的に電源を選択)

  • 電源アダプタ12V1.5A

  • 電源アダプタ12V5A

カート

製品名称

製品型番
在庫状況
出荷日数
LED価格
電源金額
合計価格

3.選択したLEDテープの保護種類は

4.選択したLEDテープの入力線は

5.選択したLEDテープの出力線は

数量に数字以外が入力されています。

電源付きセットについて

  • ※単色の入出力線は 入力線:20cmDCジャック/出力線:末端処理無しになります。
  • ※LEDテープ1つ、電源1つのセット販売になります。
  • ※420cm〜500cmは5A以上を消費しますが、5Aアダプター電源での点灯が可能です。
  • ※DCジャック端末部分及びアダプター電源は非防水です。

1.選択したサンプルLEDのカラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

サンプル品について

  • ※長さ 10ブロックで販売しております。
  • ※単色の入出力線は 入力線:20cmDCジャック/出力線:末端処理無しになります。
  • 各種類につき1個までの販売になります。1種類につき複数個以上の注文がありましたら、キャンセルのご連絡をする場合があります。
  • ※サンプル品は シリコンチューブが同梱されております。

1.選択したサンプル電源は

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

サンプル品について

  • ※長さ 10ブロックで販売しております。
  • ※単色の入出力線は 入力線:20cmDCジャック/出力線:末端処理無しになります。
  • 各種類につき1個までの販売になります。1種類につき複数個以上の注文がありましたら、キャンセルのご連絡をする場合があります。
  • ※サンプル品は シリコンチューブが同梱されております。

1.選択したお勧めコントローラーは

カート
製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

製品概要

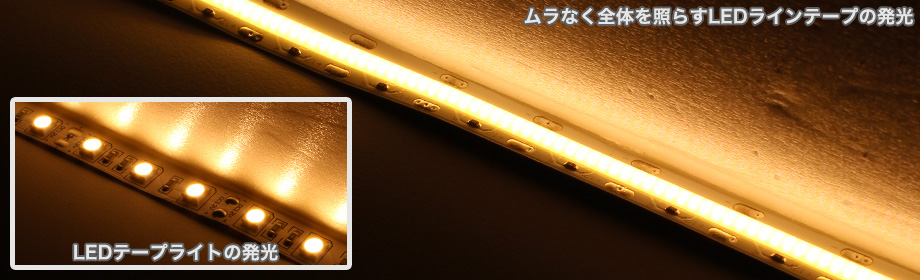

LEDテープライトとLEDラインテープの違い

従来のLEDテープライトでは、壁面などに反射する光はLEDチップ部分が明るく、それ以外は暗いといったムラが出ていました。今回のLEDラインテープであれば均一な光をライン状に発光できるため、ムラなく全体を照らすことができます。製品や物を照らす間接照明として、非常に優れている製品です。

LEDテープライトとLEDラインテープの違い

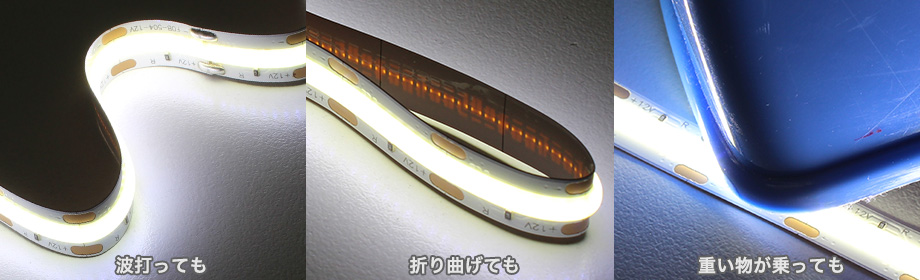

LEDラインテープは壊れにくい仕様

LEDラインテープは、SMDチップを実装しているLEDテープライトとは異なり、SMDと比較すると小さいCOBチップを直接基板に実装しています。そして、抵抗チップもテープに対して横向きに実装しているため、LEDテープライトよりも曲げに強い構造になっています。また、COBチップの上に柔らかい蛍光剤のシリコンを塗布しているため、衝撃が直接COBチップには及びません。

LEDラインテープは壊れにくい仕様

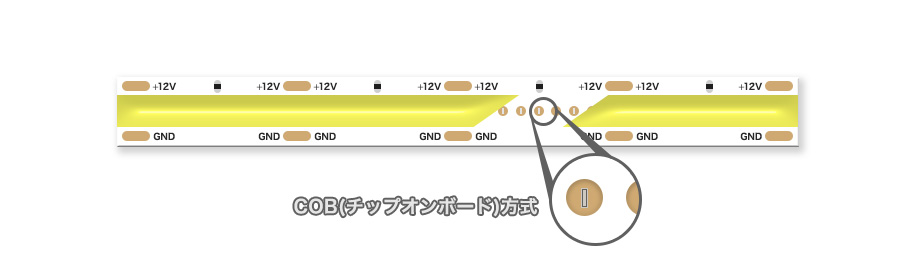

COB(チップオンボード)方式とは

F504シリーズの蛍光剤のシリコンを剥がすと、LEDチップが基板上に並んで配置されています。この状態がCOB(チップオンボード)方式です。直接基板上にLEDチップを実装することで、輝度、放熱性、耐久性の向上が実現しました。基板へ直接ハンダする必要があるSMD方式では実現し得ない明るさの実現が可能です。

COB(チップオンボード)方式とは

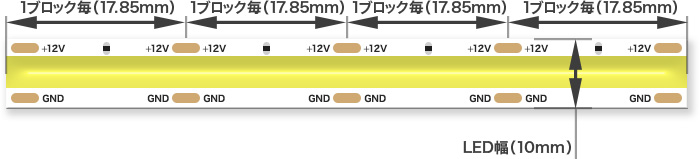

LEDラインテープの長さ

従来のLEDテープライトは、5050や3528などのSMD LEDをテープ状に実装していました。今回のLEDラインテープは、LED発光チップ自体を直接テープに実装したCOB(チップオンボード)方式を採用しております。これにより、切れ目の無い均一なLED光源を実現しています。LEDラインテープは最長500cmです。1ブロックは17.85mmで、1ブロック単位でカット指定ができます。

LEDラインテープの長さ

接続例について

LEDラインテープと電源の簡単接続構成

LEDラインテープと電源の簡単接続構成

製品概要

★ 短い接続(1m、5m)の接続例
12Vの電源とLEDラインテープのみの簡単な点灯例。LEDラインテープに電源を供給するだけで点灯します。

消費する電流値(100cmあたり) 使用する電源
100cmを使用する場合 1.0A 電源アダプタ12V1.5Aを使用
500cmを使用する場合 1.0A 電源アダプタ12V5Aを使用

*LEDラインテープに対して使用できる電源について、詳しくは電源の選び方を参照ください。

大容量電源を使用した接続構成

大容量電源を使用した接続構成

製品概要

★長い距離の接続(5m×3本)の接続例
大容量電源を使用したLEDラインテープの点灯例。

LEDラインテープ1本の最大の長さは500cmまでです。1本500cmまでなら、スイッチング電源の最大許容電流の許せる限り何本でも接続できます。

大容量電源12V29Aを使用した場合、電源に余裕を持たせるため、23mまで接続することができます。

*LEDラインテープに対して使用できる電源について、詳しくは電源の選び方を参照ください。

使用関連製品

  1. 大容量電源12V29A

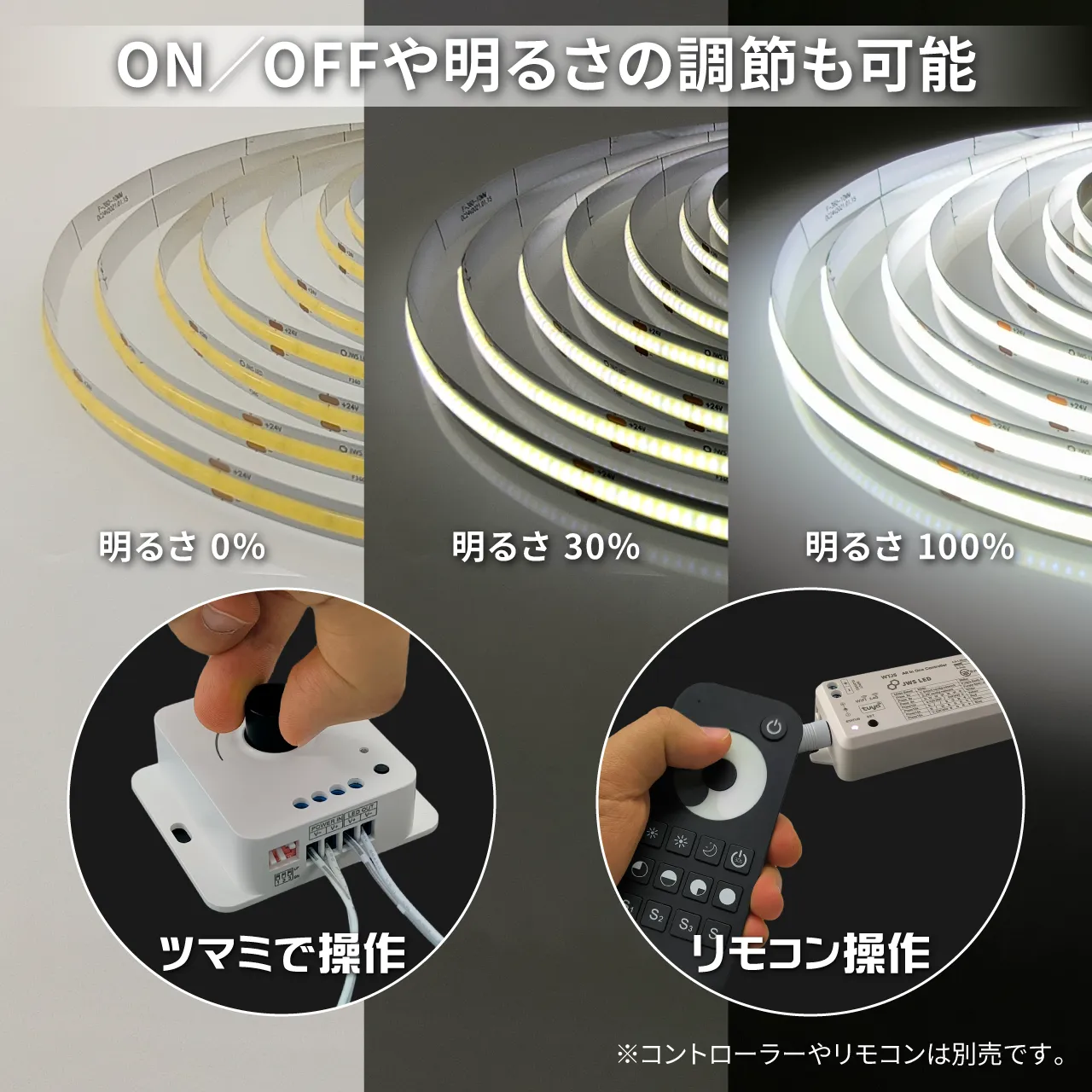

LEDコントローラーを使用した接続構成

LEDコントローラーを使用した接続構成

製品概要

★調光器付き(5m×2本)の接続例
LEDコントローラーを使用したLEDラインテープの点灯例。

LEDコントローラーにLEDラインテープを接続し、LEDコントローラーに電源を供給することで点灯します。

コントローラーの最大負荷電流値が30Aの為、最大23mまで接続することが出来ます。

*LEDラインテープに対して使用できる電源について、詳しくは電源の選び方を参照ください。

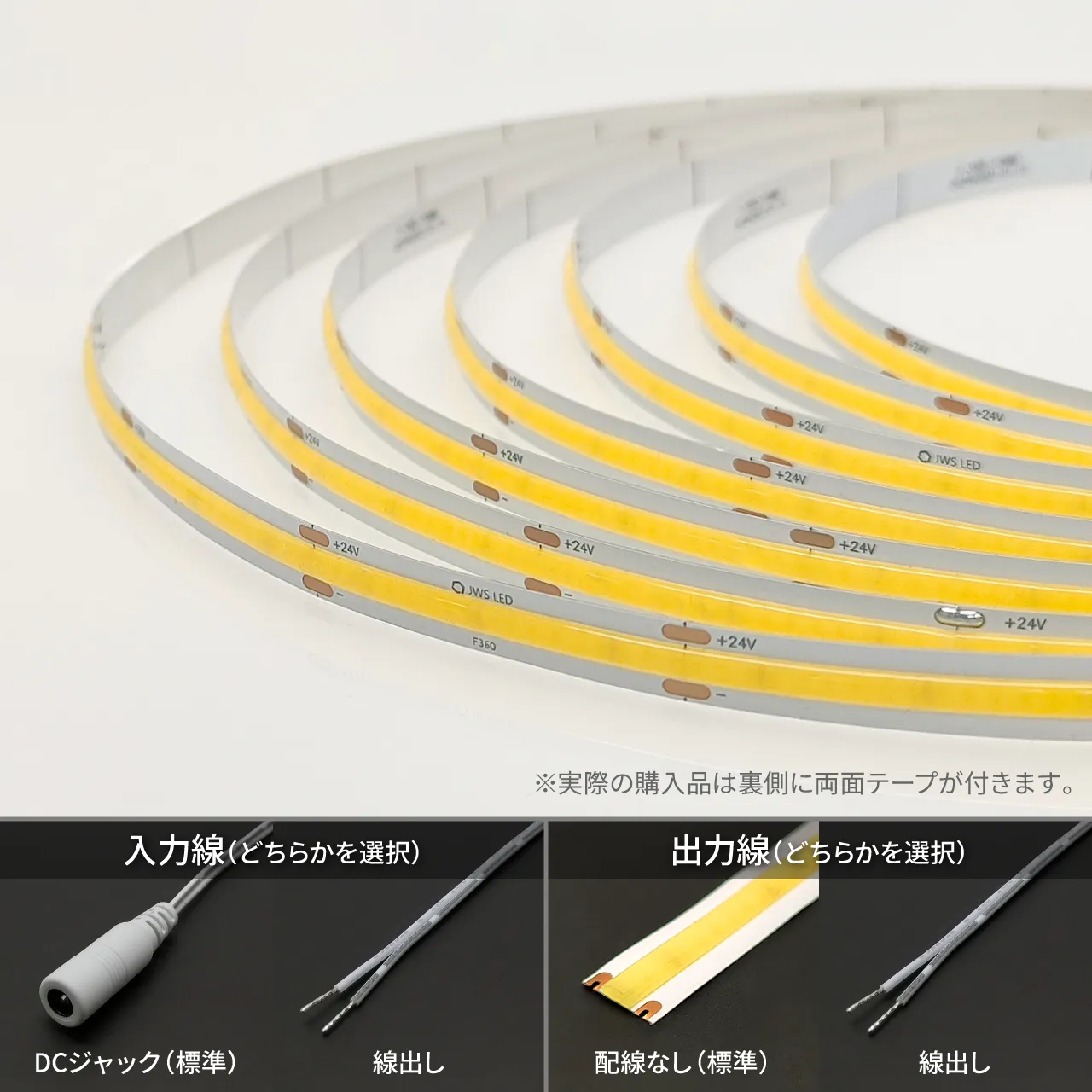

指定できるLEDラインテープの入出力線

入力線を選択して注文することができます。

  • DCジャック

    DCジャック
  • 線出し

    線出し
  • コネクタ(メス)

    コネクタ(メス)
  • 防水(メス)

    防水(メス)

出力線を選択して注文することができます。

  • 末端処理無し

    末端処理無し
  • 線出し

    線出し
  • コネクタ(メス)

    コネクタ(メス)
  • 防水(メス)

    防水(メス)
  • DCプラグ

    DCプラグ

同梱品

テープ幅10mm用留め具(チューブ、完全防水の場合)

テープ幅10mm用留め具(チューブ、完全防水の場合)

長さ
~50cm
~100cm
~200cm
~300cm
~400cm
~500cm
個数
2個
3個
6個
9個
12個
15個

仕様一覧

定格電源

DC12V

定格電流

約0.83A(LEDラインテープ1mあたり)

消費電力

約10W(LEDラインテープ1mあたり)

長さ

最大500cmまで カット単位1.785cmごと(1ブロック/9leds実装)

テープ寸法1

非防水:幅10mm × 厚み1.5mm

テープ寸法2

チューブ防水:幅12.5mm × 厚み4.0mm

基板色

白(基板白)

LED数

504PCS/m

発光色

赤色・緑色・青色

防水保護等級

非防水:IP20相当、チューブ防水:IP66相当

入出力信号

DCジャック、DCプラグ:内径2.1mm、外径5.5mm(センター+極性)、ケーブル、コネクタ、防水

寿命

25,000時間以上 ※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。

照射角度

180度

動作温度

−25℃ 〜 +40℃(氷結・結露無きこと)

保存環境

−40℃ 〜 +60℃(氷結・結露無きこと)

製造国

中国

同梱品

チューブ防水:10mm用固定パーツ(1mあたり3個)
