超小型SMD採用ラインテープとは

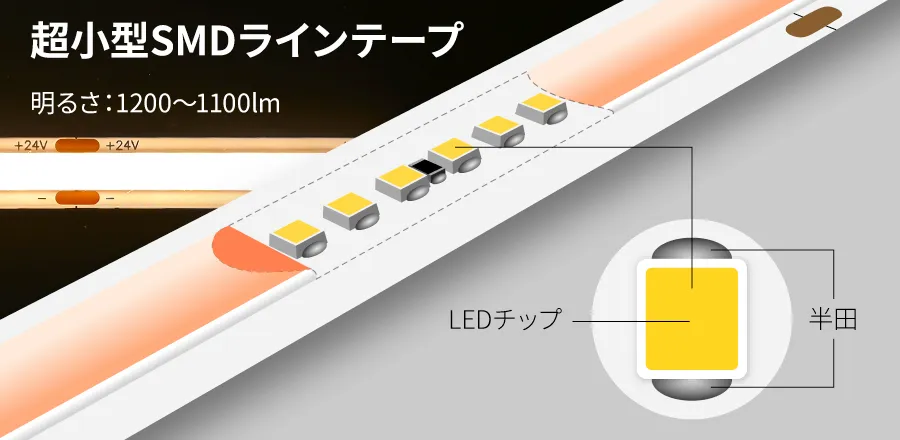

超小型SMDラインテープ VS COBラインテープ

現行標準品であるCOBラインテープはLEDチップが極小サイズのため、チップを基板上に細かいピッチで並べ、蛍光ジェルを塗布することで隙間のないドットレス点灯が実現できるのが最大のメリットです。一方で超小型SMDラインテープも、LEDチップの小型化によりジェル塗布を施したドットレス点灯タイプを取り扱っているほか、点灯の見栄えだけでなく実数値（lm）でもCOBを上回っています。

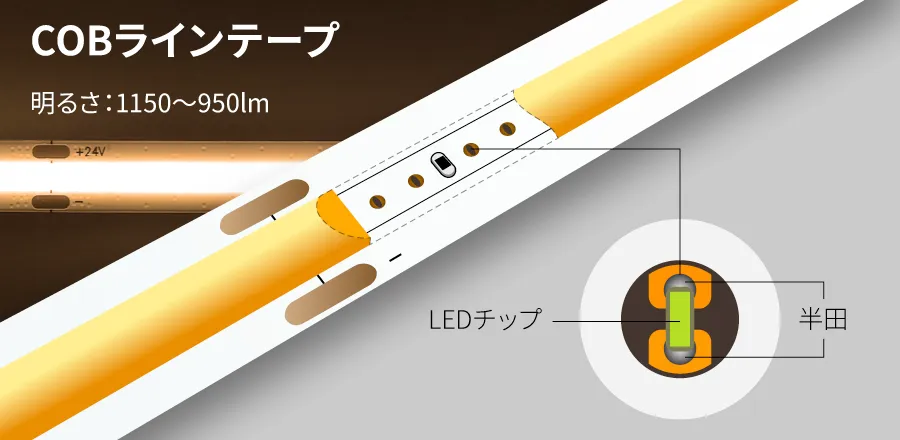

また、COBはチップが非常に小さい利点がある反面、チップと基板を繋ぐ半田の量が少なくなっています。テープ本体の軽量化に繋がっている反面、超小型SMDよりも耐久性が劣る箇所があります。

LEDテープライト性能試験比較

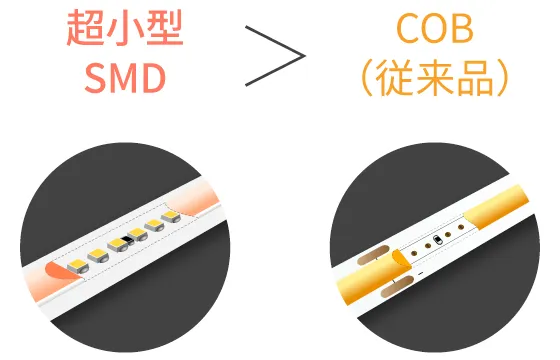

実際にLEDテープライトの開発時に行う性能試験です。結果として、超小型SMDラインテープはパッケージのLED部分が保護されている点と、半田接続面が大きい点からCOBラインテープを上回る試験結果が出ています。

試験内容	試験結果による優位性

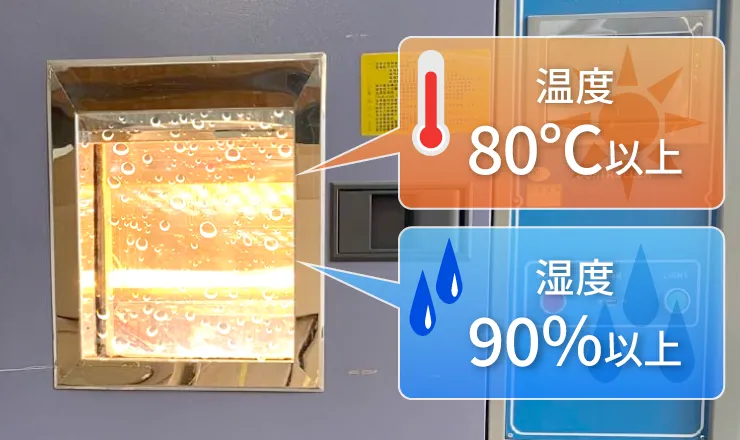

1.高温高湿試験 温度80度、湿度90%の高温高湿環境下で500時間の放置を行い、熱や湿気によるテープライトへの影響の有無により、耐久性の評価を行っています。

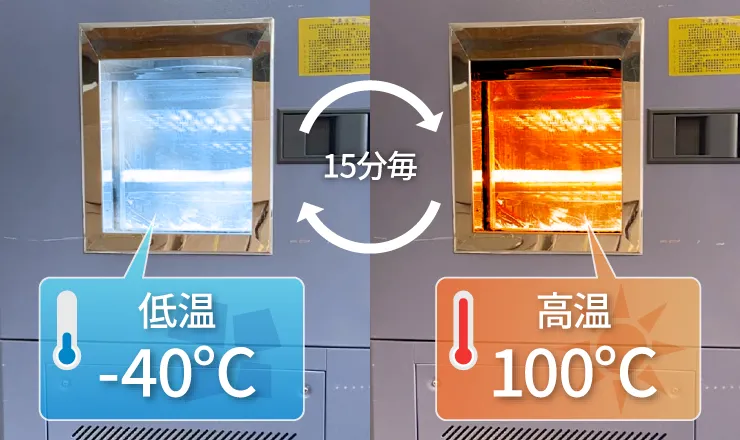

2.温度サイクル試験 低温-40℃で15分、高温100℃で15分の温度変換サイクルを100回行い、急激な温度変化に対するテープライトの耐久性を検証しています。

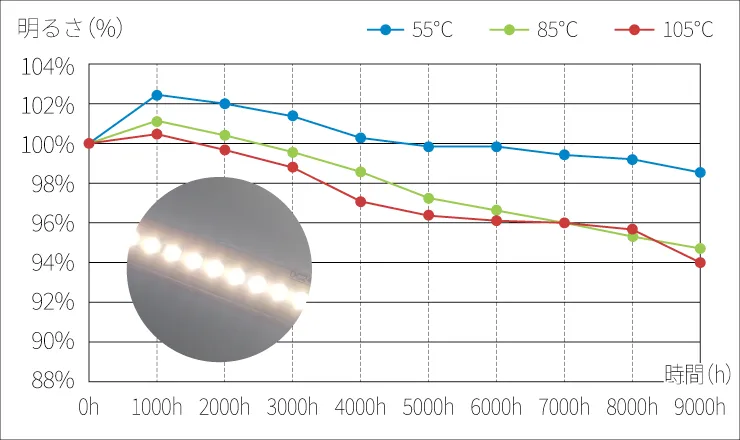

3.光束維持率試験 ES LM-80規格に対応した光束維持率試験。複数温度環境と9000時間の経過によるLEDテープの明るさ、つまりルーメン値（光束値）やカラーの維持率を測定しています。

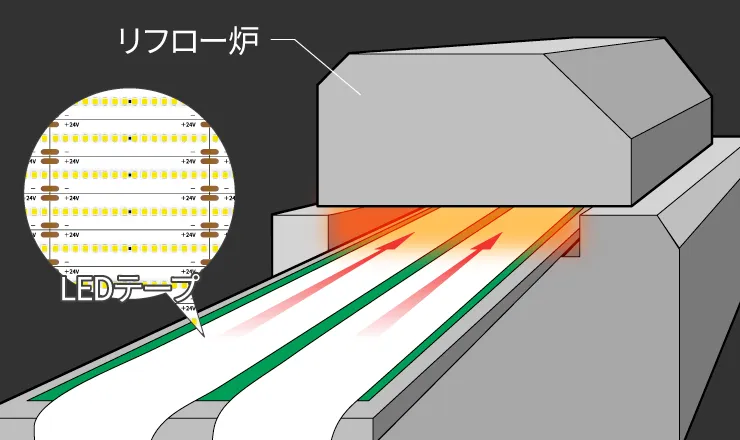

4.リフロー半田試験 テープ基板のLED半田付けをする高温リフロー炉へ繰り返しテープ通すことで、テープLED部品自体や点灯状態に影響が無いかを検証しています。

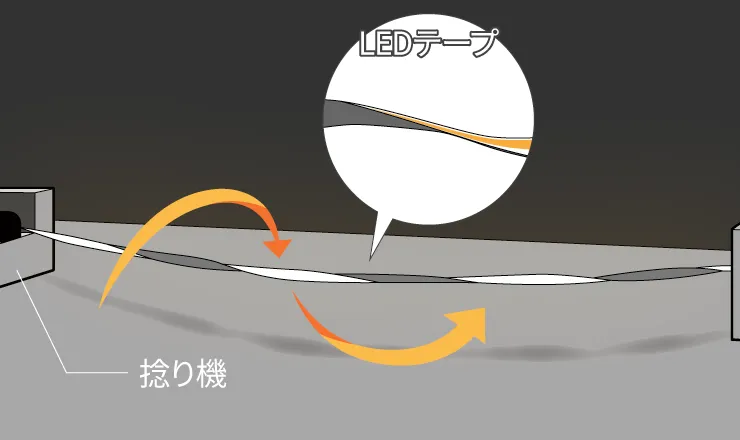

5.曲げ捻り試験 テープの曲げ、捻り具合（回数など）と曲げ捻りの速度を設定して、実装したLEDの半田剥離が起きないかの耐久性を検証しています。

このようにCOB並のLEDチップの小型化による見栄えの良さ、SMDチップ特有の高信頼性を持ち合わせた超小型SMDラインテープは新たなおすすめ製品となっています。

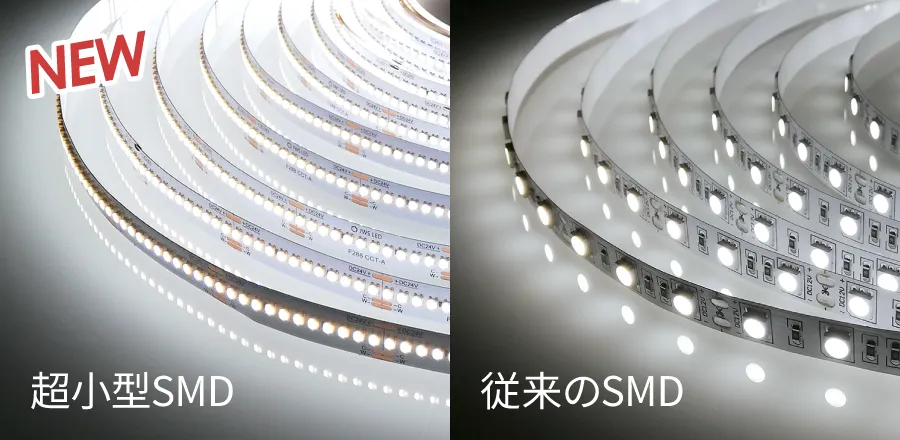

従来レガシーSMDと超小型ニューSMDの比較

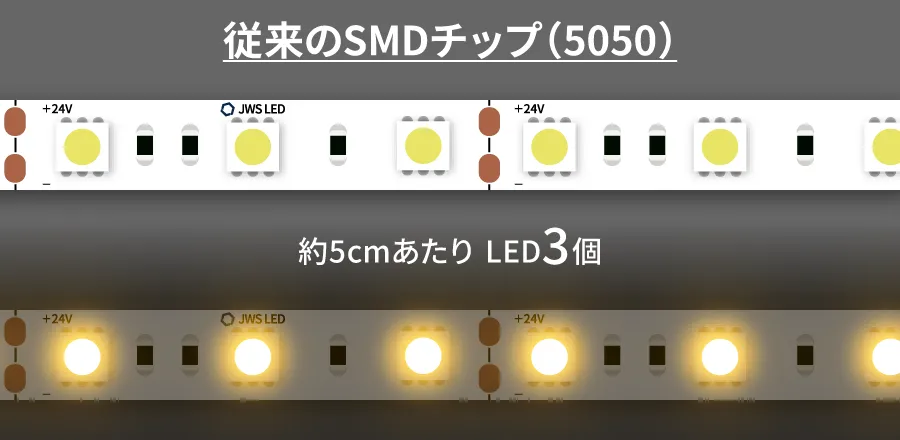

従来のSMDテープは高輝度な反面、狭いピッチでLEDチップを配置できず、点々（ドット）のある照明になってしまうという特徴がありました。しかし、近年新たにLEDメーカーよりリリースされた超小型SMDパッケージを採用したことにより、非常に狭いピッチでLEDをテープ上に配置できるようになりました。

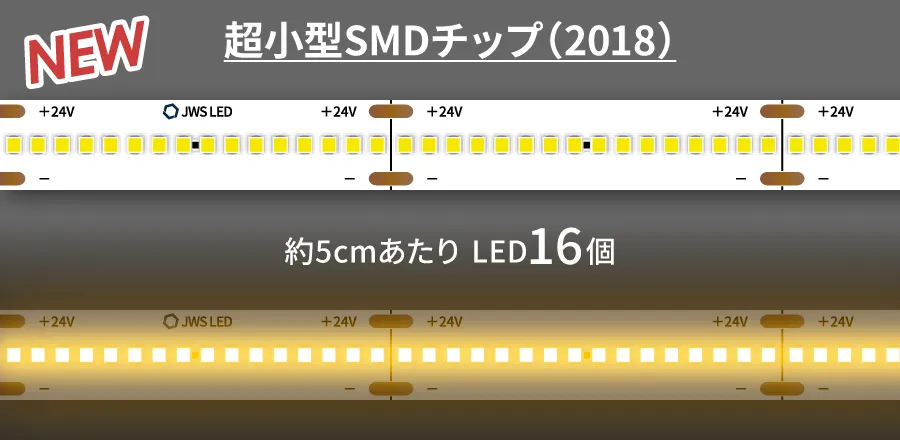

2018（2x1.8mm）の単色LED、2020（2x2mm）のRGBや2色のSMDパッケージを隙間なく配置することで、点灯時にCOBテープに近いライン点灯を構成できるようになっています。そしてパッケージ化されたSMDを使用したことで、COBよりも耐久面などの様々な面で信頼性が向上しつつ、SMDならではの高い明るさを担保することができています。

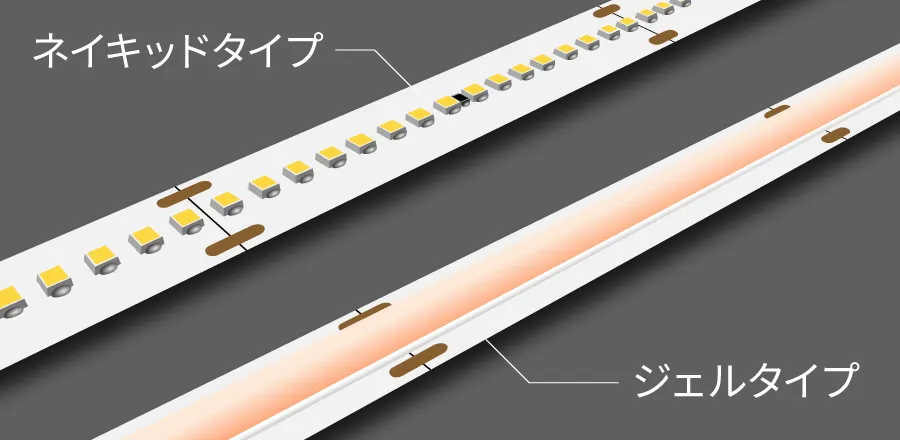

超小型SMDテープは、テープ基板上にチップを直接実装したネイキッドタイプと、上からジェル塗布を施して隙間のないライン点灯を行うジェルタイプの2種類をご用意。ネイキッドタイプはLED本来の輝度を生かして高輝度な点灯を行います。ジェルタイプはSMDチップが小型化したことにより可能になった新構造のラインテープです。

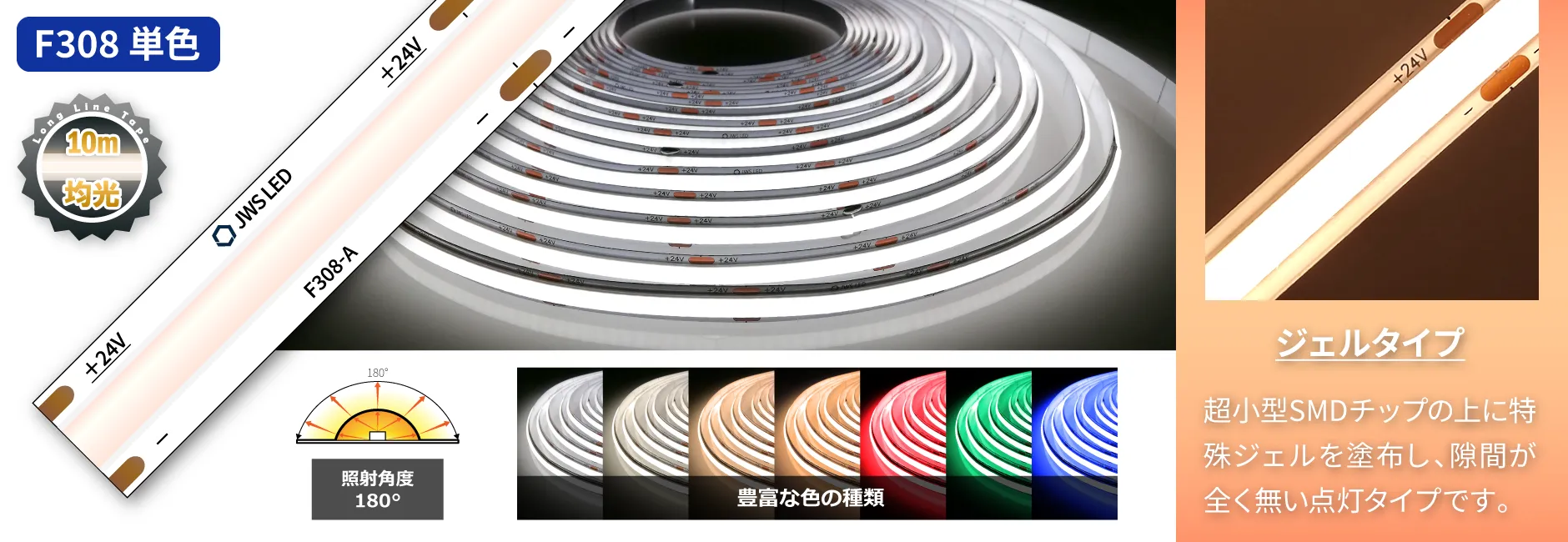

F308シリーズ LEDラインテープロング 単色

• ドットレスタイプ
• F308シリーズ
• DC24V
• 超小型SMD
• リフレクタ集光
• 10ｍ均光

COBテープのように基板にジェルを塗布したことで隙間のない点灯ラインを形成したLEDラインテープです。超小型SMDチップを用いた特殊構造により、片側電源のみで最長10mまで点灯が可能です。ジェル側面にリフレクタ処理を施しており、COBラインテープよりもくっきりとした光を放ちます。

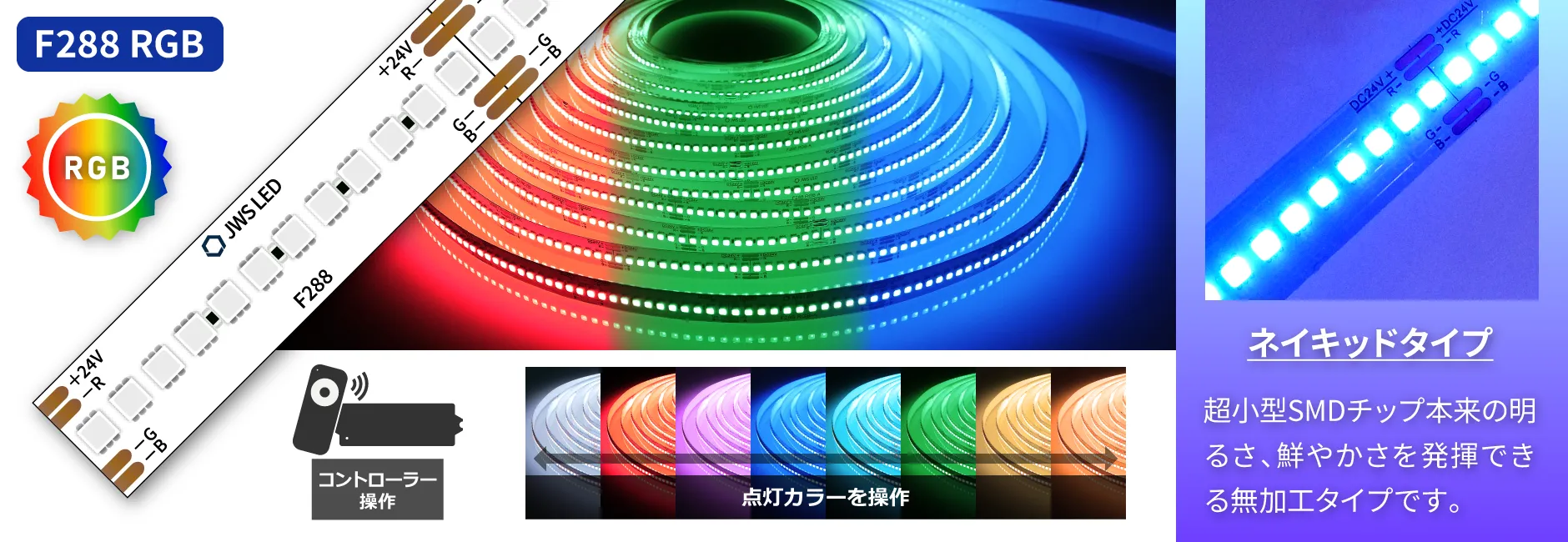

F288シリーズ LEDラインテープロング RGB

• ドットレスタイプ
• F288シリーズ
• DC24V
• 超小型SMD
• 点灯カラー操作
• 10ｍ均光

極小SMDパッケージを密に並べたネイキッドタイプのLEDラインテープのRGBタイプです。コントローラー操作で点灯カラーを切り替えられます。超小型SMDが本来持っている高輝度・高演色性をフルに発揮し、非常に明るく鮮やかな光で点灯します。さらに特殊構造により、片側電源のみで最長10mまで均一な明るさのカラー操作が可能です。

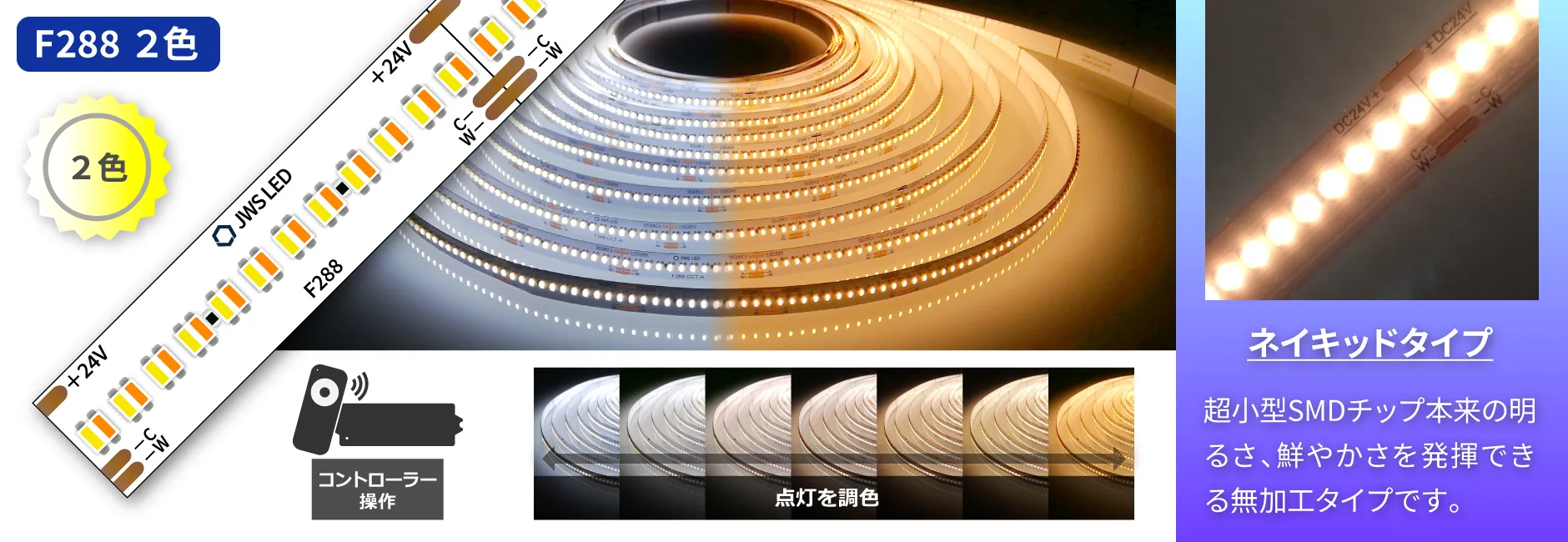

F288シリーズ LEDラインテープロング 2色

• ドットレスタイプ
• F288シリーズ
• DC24V
• 超小型SMD
• 白色〜電球色
• 10ｍ均光

極小SMDパッケージを密に並べたネイキッドタイプのLEDラインテープの2色タイプです。コントローラー操作で6500K（白色）〜2700K（電球色）の範囲で点灯色の調節ができます。COBよりも明るく、軽く、耐久性にも優れており、さらに特殊構造により片側電源のみで最長10mまで均一な明るさで点灯可能です。

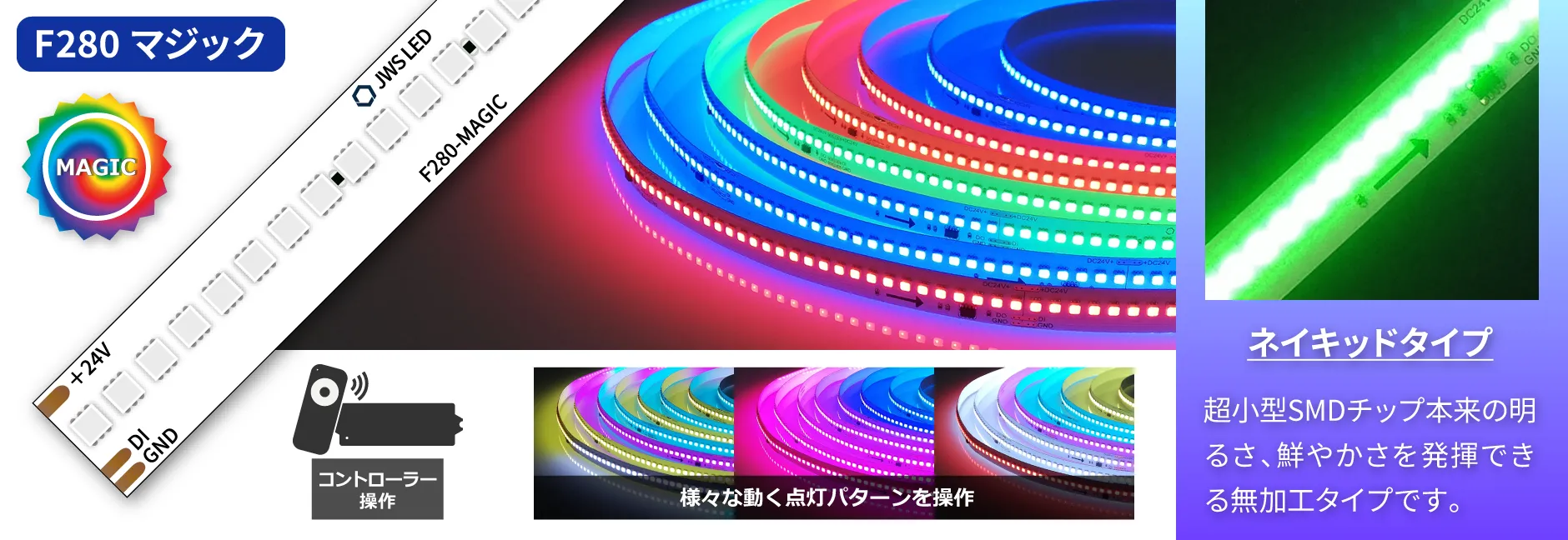

F280シリーズ LEDマジックラインテープ

• ドットレスタイプ
• F280シリーズ
• DC24V
• 超小型SMD
• 点灯カラー操作
• 流れる点灯

極小SMDパッケージを密に並べたネイキッドタイプのLEDマジックラインテープです。基板に組み込まれたICに専用コントローラーから信号を送ることで、流れたり点滅したりといった動く点灯パターンを切り替えることができます。超小型SMDが持つ高演色性により、従来よりも明るく鮮やかな光で派手な空間演出を行えます。
