長さ指定ができる、入出力線指定ができるマジックLEDテープWシリーズ

W1シリーズ 12VマジックLEDテープ「60LEDs & 20ICs/m」

画像にマウスを合わせると拡大されます。


製品の資料(PDF)

寸法図(180 KB)

製品の共通事項について

お届け FAQ 保証事項 注意事項 電源の選び方

サービス案内

施工事例

  • 本製品
  • お勧めコントローラー

1.選択したLEDテープのカラーはLEDテープのカラーについて

2.選択したLEDテープの長さは


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

3.選択したLEDテープの保護種類は保護種類について

4.選択したLEDテープの入力線は

5.選択したLEDテープの出力線は


数量に数字以外が入力されています。

1.選択したお勧めコントローラーは


カート
製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

製品概要

LEDテープの長さ

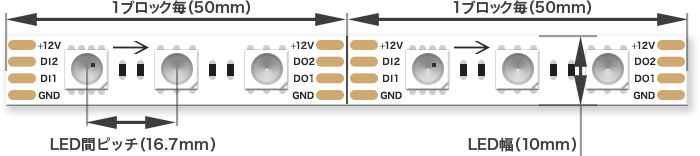

5050タイプのSMDチップを1mあたり60個、16.7mmピッチで配置し、ICチップを内蔵したSMDチップを1mあたり20個実装したLEDテープライトです。LEDテープ全体の長さは500cmあり、5cm~500cm範囲の長さ5cm単位でカット指定ができます。

LEDテープの長さ

1ブロック概要

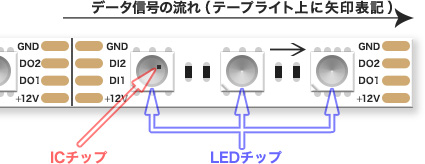

1ブロック(5cm)にLEDチップ2つとICチップが内蔵されたLEDチップ1つが取り付けられています。ICチップは光を制御するチップになり、1ブロックごとにLEDチップ3つを制御します。このため、LEDチップ3つが点灯した状態でムーブ点灯します。テープ基板上に描かれている矢印の方向で信号が流れます。必ず矢印方向通りに信号入力してください。逆側だと点灯しません。

1ブロック概要

Wシリーズ(最新)とXシリーズ(従来品)の比較

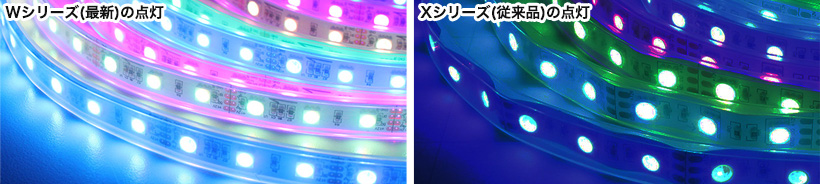

Xシリーズは、Wシリーズを比較すると安価ですが、ロットごとに色味が変わります。それに比べ、Wシリーズはロットごとの色味は変わらず、Xシリーズよりも発色が鮮やか(特に白色)です。設置期間が短く、かつ費用を安くしたい場合はXシリーズで十分です。逆に、設置期間が長く、今後も使い続ける予定がある場合は、Wシリーズがオススメです。

Wシリーズ(最新)とXシリーズ(従来品)の比較

接続例について

LEDコントローラーを使用した接続構成

LEDコントローラーを使用した接続構成

製品概要

★W1シリーズ 3mまでの接続例。
別売りコントローラーと接続することで多彩な表現が出来ます。

LEDコントローラーを使用した接続構成

コントローラーとアンプリピーターを使用した接続構成

製品概要

★W1シリーズ 5mの接続例。
別売りコントローラーと接続することで多彩な表現が出来ます。

※5m以上を接続したい場合は別途ご相談ください

指定できるマジックLEDテープの入出力線

入力線を選択して注文することができます。

  • メスコネクタ

    メスコネクタ
  • メスコネクタ+DCジャック

    メスコネクタ+DCジャック

出力線を選択して注文することができます。

  • 末端処理無し

    末端処理無し
  • オスコネクタ

    オスコネクタ
  • DCジャック

    DCジャック

同梱品

テープ幅10mm用留め具(チューブ、完全防水の場合)

テープ幅10mm用留め具(チューブ、完全防水の場合)

長さ
~50cm
~100cm
~200cm
~300cm
~400cm
~500cm
個数
2個
3個
6個
9個
12個
15個

仕様一覧

定格電源

DC12V

定格電流

約1.6A(テープライト1m(LED 60個 + IC 20個))

消費電力

約18W(テープライト1m(LED 60個 + IC 20個))

長さ

最大500cmまで カット単位5cmごと(1ブロック/3leds実装)

テープ寸法1

非防水、ジェル防水:幅10mm × 厚み2.5mm

テープ寸法2

チューブ防水、完全防水:幅12.5mm × 厚み4.0mm

LED数

5050SMD LED 60PCS/m LED実装ピッチ16mm

ICチップ種類

WS2811相当

防水保護等級

非防水:IP20相当、チューブ防水:IP66相当、ジェル防水:IP65相当

入出力信号1

コントローラー側:緑:信号線、白:-(GND)線、赤:+12V線

入出力信号2

電源側 ⇒ 白:+12V線、灰(黒):-(GND)線 ※電源側のDCジャック:内径2.1mm、外径5.5mm

寿命

30,000時間以上

照射角度

120度

動作温度

-20〜+50℃(氷結・結露無きこと)

保存環境

-20〜+60℃(氷結・結露無きこと)

製造国

中国
