長さ指定ができる、入出力線指定ができるLEDテープライト

12V 5050シリーズ RGB 60led/m「光の三原色で多数の色を表現」

画像にマウスを合わせると拡大されます。


製品の資料(PDF)

寸法図(196 KB) 仕様書(282 KB)

製品の共通事項について

お届け FAQ 保証事項 注意事項 電源の選び方

サービス案内

施工事例

  • 本製品
  • サンプル
  • お勧めコントローラー

1.選択したLEDテープのカラーはLEDテープのカラーについて

2.選択したLEDテープの長さは


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

3.選択したLEDテープの保護種類は>保護種類について

4.選択したLEDテープの入力線は

5.選択したLEDテープの出力線は


数量に数字以外が入力されています。

1.選択したサンプルLEDのカラーは


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

サンプル品について

  • ※長さ2ブロックで販売しております。
  • ※単色の入出力線は入力線:20cmDCジャック/出力線:末端処理無しになります。
  • ※RGBはミニRGBコントローラー、電池BOX同梱のセット品です。また、LEDテープは入力線:コネクタ(メス)出し/出力線:無しとなります。
  • 各種類につき1個までの販売になります。1種類につき複数個以上の注文がありましたら、キャンセルのご連絡をする場合があります。
  • ※サンプル品はシリコンチューブが同梱されております。

1.選択したお勧めコントローラーは


カート
製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

製品概要

LEDテープの長さ

5050タイプのSMDチップを1mあたり60個、16.7mmピッチで配置した明るく光るLEDテープライトです。在庫も豊富にあり最短納期で提供できる定番のLEDテープライトです。LEDテープ全体の長さは500cmあり、5cm~500cm範囲の長さ5cm単位でカット指定ができます。

LEDテープの長さ

LEDテープのカラー(光の三原色)

5050シリーズRGBはLEDチップ一つの中に赤色、青色、緑色が搭載されており、専用のコントローラーを使用し光の強弱によって多数の色を表現することができます。

LEDテープのカラー(光の三原色)

接続例について

LEDコントローラーを使用した接続構成

LEDコントローラーを使用した接続構成

製品概要

★ 短い接続(1m、5m)の接続例
RGBテープライトは専用コントローラーを使うことで制御できます。

・1m
安価なミニサイズのコントローラーを使用した接続
電源を5Aの容量に変更すれば5mまで接続できます。

・5m
リモコン付きのコントローラーを使用した接続
電源を12Aの容量に変更すれば8mまで接続できます。

LEDコントローラーを使用した接続構成

コントローラーを使用した接続構成

製品概要

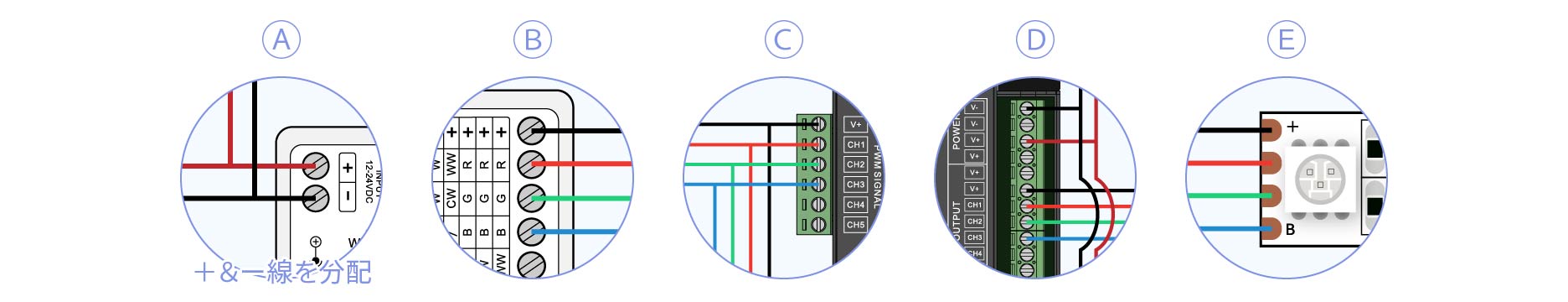

★ 大容量のコントローラーと5m×3本の接続例
LEDテープ3本が同じ色に光ります。

コントローラーの最大負荷電流値が30Aの為、最大23mまで接続することが出来ます。
LEDからの配線は線出しにし、1つにまとめてコントローラーへ配線しています。

指定できるLEDテープライトの入出力線

入力線を選択して注文することができます。

  • 線出し

    線出し
  • コネクタ(メス)

    コネクタ(メス)
  • 4PIN

    4PIN
  • 防水(メス)

    防水(メス)

出力線を選択して注文することができます。

  • 末端処理無し

    末端処理無し
  • 線出し

    線出し
  • コネクタ(オス)

    コネクタ(オス)
  • 4PIN

    4PIN
  • 防水(オス)

    防水(オス)

同梱品

テープ幅10mm用留め具(チューブ、完全防水の場合)

テープ幅10mm用留め具(チューブ、完全防水の場合)

長さ
~50cm
~100cm
~200cm
~300cm
~400cm
~500cm
個数
2個
3個
6個
9個
12個
15個

仕様一覧

定格電源

DC12V

定格電流

約1.2A(LEDテープライト1mあたり)

消費電力

約14.4W(LEDテープライト1mあたり)

長さ

最大500cmまで カット単位5cmごと(1ブロック/3leds実装)

テープ寸法1

非防水、ジェル防水:幅10mm × 厚み2.5mm

テープ寸法2

チューブ防水、完全防水:幅12.5mm × 厚み4.0mm

基板色

白(基板白)

LED数

5050SMD LED 60PCS/m LED実装ピッチ16.7mm

発光色

RGB

防水保護等級

非防水:IP20相当、チューブ防水:IP66相当、ジェル防水:IP65相当、完全防水:IP68相当

入出力信号

ケーブル、コネクタ、4PIN、防水:+GRB ※"+"共通、"-"3線はRGB各マイナス配線

寿命

30,000時間以上 ※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。

照射角度

120度

動作温度

−20℃ 〜 +50℃(氷結・結露無きこと)

保存環境

−20℃ 〜 +60℃(氷結・結露無きこと)

製造国

中国

同梱品

チューブ防水・完全防水:10mm用固定パーツ(1mあたり3個)
