F504シリーズ 24V 10mm幅 ドットレス ラインテープ(COBテープ)

F504シリーズ 24V 10mm幅

画像にマウスを合わせると拡大されます。

製品特徴 ラインテープとは

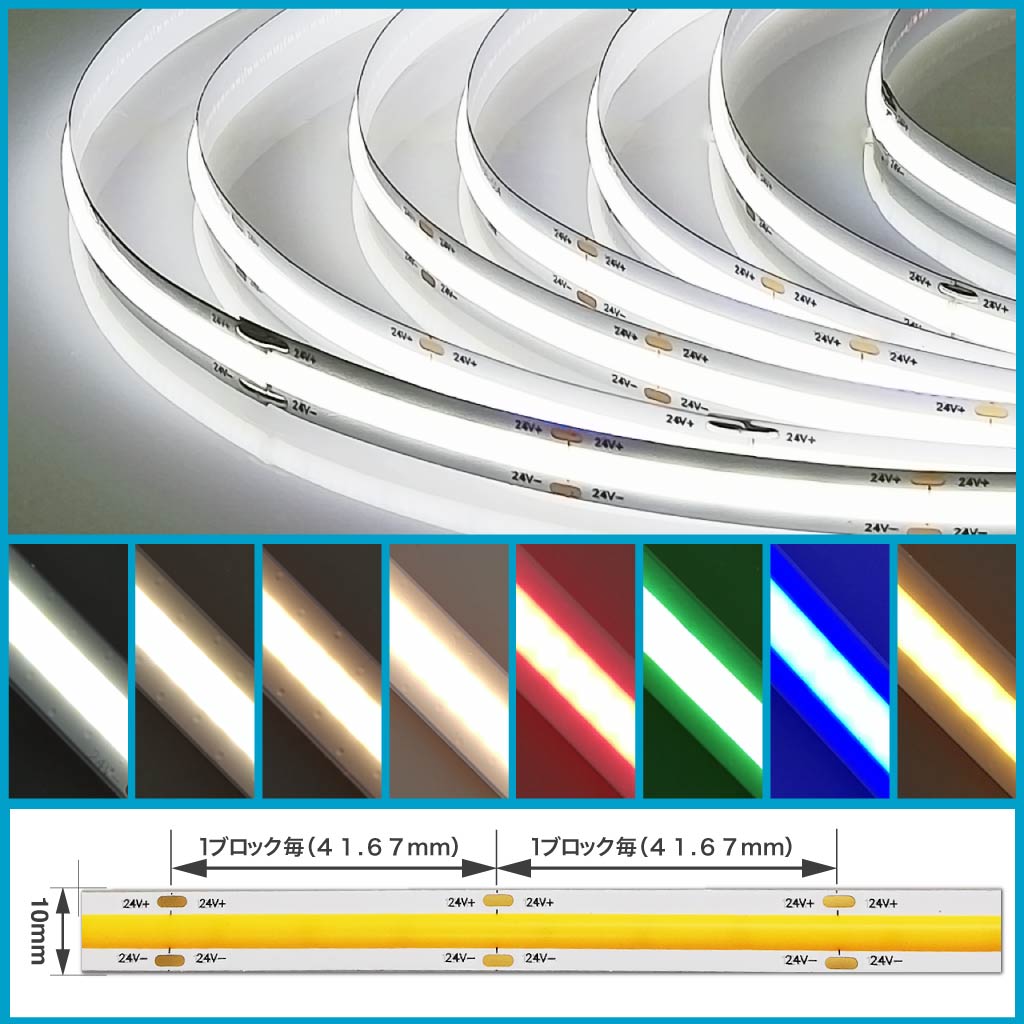

F504シリーズは1mのテープ上504個LEDチップを実装した高密集タイプのCOBテープライトです。LEDチップは1.98mm間隔で配置され、表面のドーム状蛍光体ジェルを介して、点灯時には広角でムラなく直線で光ります。

  • 504leds/m
  • Ra90
  • 24V
  • 10mm幅
  • 1カット4.167cm

製品の資料(PDF)

  • 本製品
  • サンプル品
  • 電源
  • コントローラー
  • アクセサリ

1.選択したLEDテープのカラーはLEDテープのカラーについて

2.選択したLEDテープの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

テープ長さ価格区切りは10ブロック(単色:税込\1,232.- / カラー:税込\1,334.-)単位 ※例:11ブロック選択は20ブロック単価

3.選択したLEDテープの保護種類は保護種類について

4.選択したLEDテープの入力線は配線の延長について

5.選択したLEDテープの出力線は

数量に数字以外が入力されています。

1.選択したサンプルLEDのカラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

CHECK!サンプル品について

サンプル品は約10cmの非防水テープ線出し加工となります。

10㎝サンプル

CHECK!点灯具合は"サンプル点灯キット DCクリップ・DC端子+電源"で確認

"LEDテープ"と"サンプル点灯キット+電源"で点灯具合を確認頂けます。

サンプルのテープ点灯向けクリップ&端子セット

注意サンプル品のご注文について

同種類で複数個ご注文はご控えお願いします。

1.選択した電源は

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

1.選択したお勧めコントローラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

1.選択したLEDアクセサリーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

接続例について

LEDテープの接続構成は5mより長いLEDテープ接続パターンを参考下さい。常時点灯、制御点灯のそれぞれに対して5m以下接続、5mより長い接続の構成例を説明しています。

仕様一覧

定格電源

DC24V

定格電流

0.58A/m

消費電力

14W/m

明るさ(ルーメン)

2700K:1050lm/m、3000K:1100lm/m、4000K:1200lm/m、6000K:1350lm/m

演色値

Ra≥90

最大直列連結長

500cm

カット単位

4.167cm

テープ寸法1

非防水:幅10mm × 厚み2.2mm

テープ寸法2

チューブ防水:幅12.5mm × 厚み4.5mm

基板色

白(基板白)

LED数

504leds/m (COBタイプ)

発光色

昼光色(6000K)、白色(4000K)、電球色(3000K,2700K)、赤(ピンク赤)、緑(ライム緑)、青、黄(橙色)
※赤色はピンクっぽい赤、緑色はライム緑、黄色は橙色に近い発光色

防水保護等級

非防水:IP20相当、チューブ防水:IP66相当

入出力線

入力:DCジャック(内径2.1mm、外径5.5mm(センター+極性))・出力:加工無 ※標準

寿命

25,000時間以上
※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。

照射角度

180度

動作温度

−25℃ 〜 +40℃(氷結・結露無きこと)

保存環境

−40℃ 〜 +60℃(氷結・結露無きこと)

適合規格

ROHS2指令対応

製造国

中国

同梱品

チューブ防水:50cm以下毎に固定クリップ各2個
入力線、出力線のDCケーブルには対となるオスまたはメスのケーブルを付属
