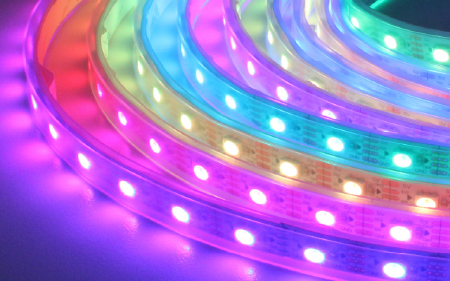

マジックLEDテープとは

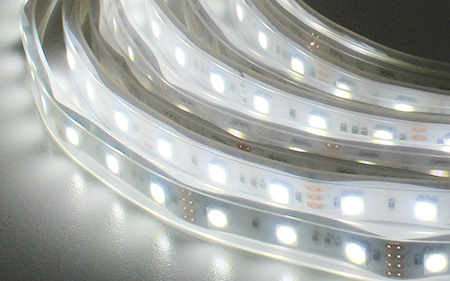

マジックLEDテープとはLEDテープ上に点灯を個別に制御する専用ICを配置したRGBなどブロック毎に点灯コントロールができるテープライトです。

マジックLEDテープはテープ上に配置されている専用制御ICより、LEDに対して点灯色の選択、点灯のタイミング、点灯輝度レベルを指示して調整することができます。これによりIC制御単位毎(ブロック毎)のLED点灯のコントロールが行え、順番に点灯させてテープ上に光が流れる、ユニット毎に異なる色で点滅させるなどの派手な演出が行えます。

マジックテープRGB ※IC有り 60leds/20ICs

W1 不点灯 W1 点灯

1ユニット毎の制御が可能

通常のLEDテープの場合は、制御ICによるブロック毎のコントロールが行えない為、テープ上全ての色が同時に変化(点滅やフェード等)しか行えません。表現したい演出の幅が狭まります。

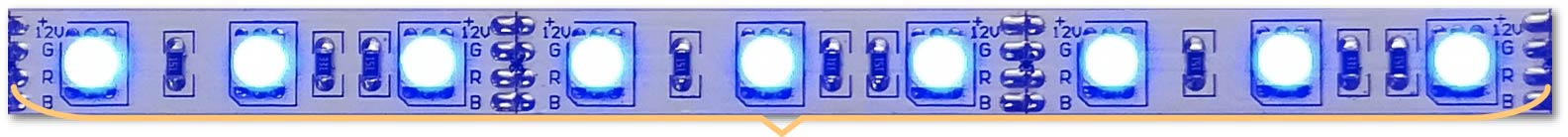

一般テープRGB ※IC無 60leds

ICが無 5050RGB LED不点灯 ICが無 5050RGB LED全点灯

制御が全部一斉

マジックLEDテープの動画

マジックLEDテープコントローラー

マジックLEDテープの点灯にはIC制御に適応した専用コントローラーが必要です。
コントローラーより予めプログラムされた点灯パターンの信号データをICに送り指示、ICよりLEDをドライブして個別に点灯制御します。

ICコントローラーJMJ 写真

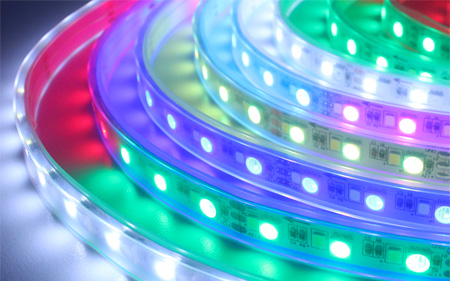

マジックLEDテープ制御IC

制御ICは外付けタイプと、内蔵タイプがあります。

数年前までは外付けのみでしたが、内蔵タイプ(internalタイプ)のリリース後は内蔵が主流となっています。

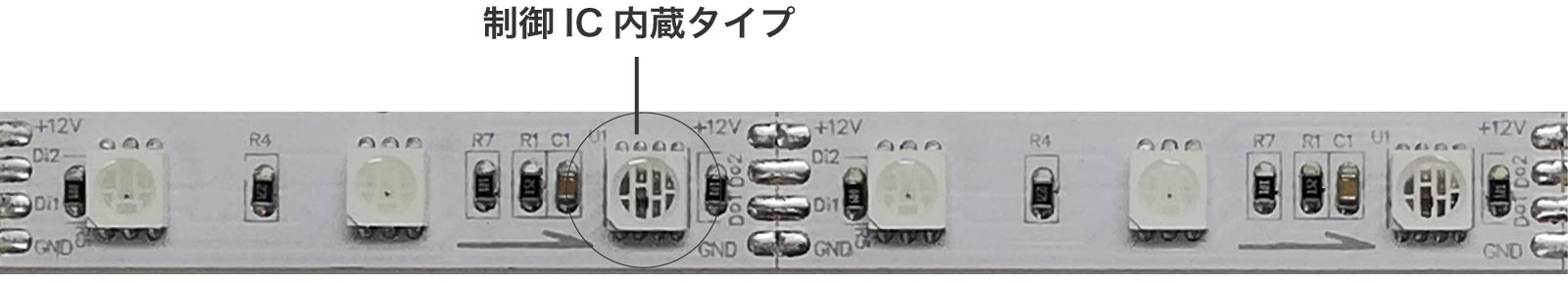

マジックLEDテープ制御IC内臓

内蔵により効率性UP

  • 構成部品数が少なくなる
  • 故障する確率が減少した
  • テープ価格が抑えられる

一方小型のLEDはICを内蔵することはでませんので、外付けで制御しています。

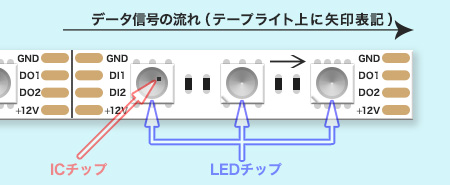

マジックLEDテープ制御IC外付

実装されているICは種類があります。

設定(Settings)よりIC種類選択画面

制御ICの種類 スマホ画面キャプチャ 制御ICの種類 スマホ画面キャプチャ

図はICコントローラーの選択画面(Bluetoothタイプ品)。複数のICがあり、これらよりテープに実装されているICを選択します。
代表的なICはWS2811、UCS1903、SK6812等があります。大まかにはIC製造メーカーがことなりますが、類似したスペックで設計されており、同等仕様の物が多いです。※詳しくはIC毎に異なる部分あり

LED数とIC数の関係

例としてW1シリーズとW7シリーズの比較

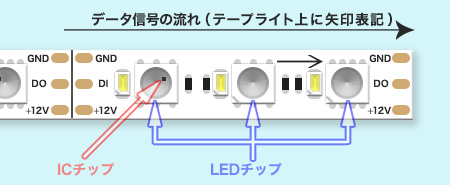

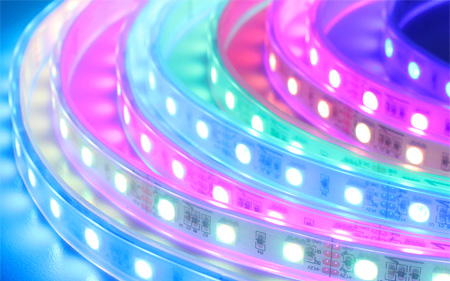

W1シリーズ

W1

1mあたりに60個のLEDと20個のICがあります ※1

1つのICで3つのLED(60LEDs÷20ICs=3LEDs/IC)を制御 ※2

光を順番に点灯させる場合などに、1ブロック(5cm)3つのLEDで制御をしていきます。

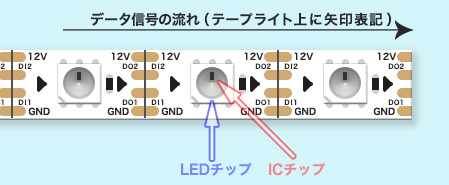

W7シリーズ

W7

1mあたりに60個のLEDと60個のICがあります ※3
1つのICで1つのLED(60LEDs÷60ICs=1LEDs/IC)を制御 ※4

光を順番に点灯させる場合などに、1ブロック(16mm)1つのLEDで制御をしていきます。

W7シリーズの様に1つのIC数で制御するLEDが少ない程、ピクセル数(画質を表す点の数)は細かく鮮やかな色彩表現ができます。これが、IC数が多いLEDテープのメリットです。


一方で、コントローラーは制御できる最大ICセット数があり(例:JMJの場合 IC最大数 2048)、LED数に対してのIC数が多いと、長い距離の点灯に不向きです。また、電流を多く消費する為に電源を供給が箇所が増えます。


ある程度の長い距離の制御に適しているW1シリーズが汎用的な場面で利用しやすいです。

LEDタイプ LED数&IC数 コントロール長さ 色彩表現   用途
W1シリーズ 60個のLEDと20個のIC
3LEDs/IC IC1個でLED3個を制御
長い(数十メートル) 一般(LED 3個 5cmごと) 店舗(店内、看板)
W7シリーズ 60個のLEDと60個のIC
1LEDs/IC IC1個でLED1個を制御
短い(数メートル程) 細かい(LED 1個 1.6cmごと) アート系演出

上記説明のとおり、数十mの店内などや長い距離に仕様する場合はW1シリーズ(60LEDs&20ICs/m)が向いてます。


一方で数メートル(5メートル程)の短い距離で鮮かな色彩を求める場合はW7シリーズ(60LEDs&60ICs/m)が適しています。その他、さらに長い距離一つのコントローラーで制御したい場合は30LEDs&10ICs/mもあります。

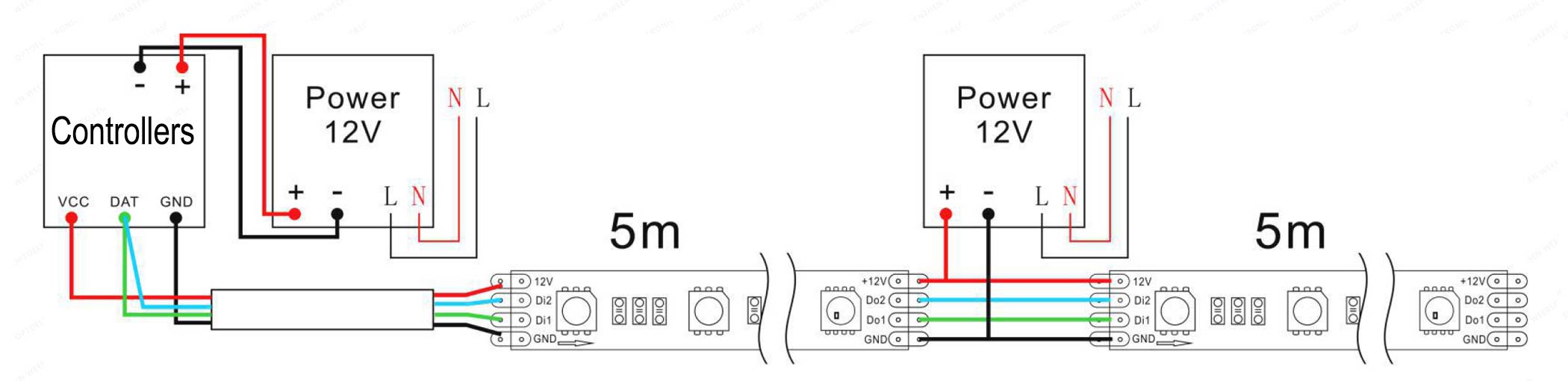

マジックLEDテープの接続構成例

コントローラーを配置して、5m毎に電源を供給します。

イラストの接続例をで加工
