長さ指定ができる、曲がるLEDネオンライト

12V M1シリーズ LEDネオンライトRGB「左右に曲がるヘビ型」

画像にマウスを合わせると拡大されます。


製品の資料(PDF)

寸法図(155 KB) 仕様書(268 KB)

製品の共通事項について

お届け FAQ 保証事項 注意事項 電源の選び方

サービス案内

施工事例

  • 本製品
  • オプション
  • お勧めコントローラー

1.選択したLEDネオンのカラーは

2.選択したLEDネオンの長さは

10m・20mの販売についての詳細はこちら


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

3.選択したLEDネオンの入力線は

4.選択したLEDネオンの出力線は


数量に数字以外が入力されています。

1.選択したLEDネオンのオプションは


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

1.選択したお勧めコントローラーは


カート
製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

製品概要

LEDネオンライトとは・・・

LEDネオンライトはLEDテープの粒々感が無く、綺麗なライン点灯をします。サイン看板やオブジェに使用できます。
専用のシリコンチューブにLEDテープライトを挿入したネオン菅のように点灯する製品で、防水規格の保護等級はIP68相当あり、様々なシチュエーションに対応できます。

製品概要

M1シリーズRGBの寸法

5050 60leds/mを使用したLEDネオンライト。幅9mm(下部)幅12mm(発光部)で高さが22mmの細いタイプです。本体は発光面に対して左右に曲げることができます。

製品概要

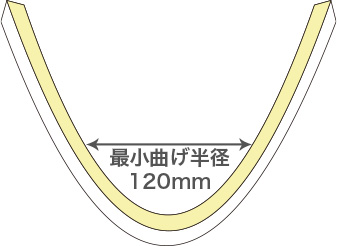

M1シリーズRGBの最小曲げ半径

最小曲げ半径120mmのLEDネオンライトは、非常に曲げやすい構造になっています。

接続例について

LEDコントローラーを使用した接続構成

LEDコントローラーを使用した接続構成

製品概要

★ 短い接続(5m)の接続例
LEDネオンライトRGBは専用コントローラーを使うことで制御できます。

(*左)リモコン付きのコントローラーを使用した接続
電源を12Aの容量に変更すれば8mまで接続できます。

(*右)リモコン付きのボリューム調光器を使用した接続
電源を12Aの容量に変更すれば10mまで接続できます。

コントローラーとアンプリピーターを使用した接続構成

コントローラーとアンプリピーターを使用した接続構成

製品概要

★大容量のコントローラーと5m×2本の接続例
LED2本が同じ色に光ります。

コントローラーの最大負荷電流値が30Aの為、最大23mまで接続することが出来ます。
LEDからの配線は1つにまとめてコントローラーへ配線しています。

10m・20mの販売について

10mより20mの方がお得!!

たとえば、M1-単色の場合、25cm(10ブロック)単位で価格帯が切り替わります。そのため、

  • 25cm(10ブロック)では1,500円(税別)
  • 30cm(12ブロック)では3,000円(税別)

となってしまいます。

このような場合、30cm(12ブロック)が66本欲しいときに、すべてを長さ指定して注文した場合と、20mを購入してご自身でカットした場合の価格の違いは、本来掛かる費用の約 40% を抑えることが可能です。(お客さまによる末端部分を加工が必要です)

10m・20mの販売について

10m・20mの商品は、長さ10m以内であれば両側給電をすることで点灯させることが可能です。
ただし、両側給電はコントローラーでの制御ができないため、コントローラー操作が必須の「M1-RGB色」は5m以上での使用はできません。

5m以上を片側給電で使用すると、入力側よりも出力側の色味が落ちます。また、入力側に過度な電流が掛かり、熱を持ち続けてLEDや線が破損されます。最悪、線材やLED入力側が焼けてしまいます。別の電源からそれぞれ給電しているとき、片側が故障してしまった時にこの様なことが起こる可能性があります。

対象商品:M1-単色、M3-単色

※LEDネオンライト本体を両側から給電し、データを別回路で送ることで5m以上の発光が可能です。

10m・20mの販売について

事前に長さのご指定をいただければ、LEDネオンライトをご指定の長さ(2.5cm~500cm)にて加工して出荷しております。
しかし、届いた商品を現場に設置してみた結果、指定の長さの商品でも「合わせてみたら○○cm足りない!」となってしまうことが発生しかねません。

この10m・20mの商品であれば、 改めて現場にて長さを確認し、お客さまにてLEDネオンライトの長さ調整し、端末加工をしていただくことが可能です。
こうすることで、末端部分を加工する手間がかかりますが、長さの微調整が可能です。

10m・20mの販売について

  • 施工後及び加工後の不具合の交換は行えません。
  • 納品後に、 施工前の事前の点等検査を実施いただく必要があります。
  • 点灯確認は、全灯体が分かるようにリールから外してから実施してください。
  • カット方法を含め、 LEDネオンライトの取扱い注意事項を理解した上でのご利用をお願いします。

カット方法について

カット方法について

カットが可能な箇所

LEDネオンライトの発光部ではない箇所に、内部のLEDテープライトが見えている部分があります。そこには、LEDテープライトの各ブロックの区切り位置に黒色のラインが入っており、そのラインに沿ってカットが可能です。ご購入後に長さの調整が必要な場合は、このカット位置を参考にして調節してください。 ※ご購入後の長さ調整は「施工/加工/改造」に当たりますため、実施後は保証対象外となります。

カット方法について

1.ケーブルをハンダ付け

LEDネオンライト末端の本体をカットし、内部のLEDテープライトのハンダ箇所を剥き出しにします。ハンダしやすくしたあと、ケーブルをハンダ付けをします。

カット方法について

2.エンドキャップを通す

エンドキャップに切れ目、穴などを空け、そこにハンダしたケーブルを通します。

カット方法について

3.シリコンジェルで密封

エンドキャップの中と、LEDネオンライト末端にシリコンジェルを十分に塗布し、中に水が入らない様に完全に密封させ、乾燥させます。(素材によって乾燥時間は異なります)また、ジェルはシリコンゴムに接着可能な セメダイン スーパーX(推奨)等の接着剤を利用下さい。

※上記はカット加工方法の例です。当社にて加工出荷時には同様な手順ですが、エンドキャップ被せたネオンライトの下部分より配線出しをしています。

WM1シリーズのアルミレールについて

WM1シリーズのアルミレールについて

直線に設置したい場合に使用できるアルミレールもご用意があります。アルミレールを設置し、LEDネオンライトをはめ込むだけの簡単接続です。

※LEDネオンライトとアルミレールの位置決めができる様に”はめ込みは抜け易く設計してあります”。LEDネオンライトとアルミレールを固定の際は位置決め後に接着剤やシーリング(コーキング)を行って下さい。

※LEDネオンライトのアルミ取付け外しに上下に曲げない様に十分に注意下さい。曲らない上下方向の曲げにより内部基板の断線に繋がります。

固定方法について

固定方法について

アルミレールの使い方

ネオンライト末端のエンドキャップ部分はアルミレールに収まりません。エンドキャップを避けてアルミレールして下さい。※エンドキャップを取付けずに断面をシリコン接着剤で完全密封頂くことも可能ですが、お客様責任の範囲での加工となります。

専用のアルミレールと一緒に設置することによって直線を表現することが出来ます。LEDネオンライトは曲げて使用することもできますが、間接照明として使用することも出来ます。光の粒を感じさせないため、LEDテープライトとは違った間接照明としてライン照明としてお使いいただけます。

固定方法について

レールクリップの使い方

専用のレールクリップを使用することで、曲げた状態のLEDテープライトをその形状のまま固定することが出来ます。LEDネオンライトを這わせて固定したい箇所にレールクリップを固定し、その上からLEDネオンライトを取り付けるだけで簡単に曲線を表現することが出来ます。ネオンサインを作成したい場合には、レールクリップの使用をお薦めします。

指定できるLEDネオンライトの入出力線

入力線を選択して注文することができます。

  • 線出し

    線出し

出力線を選択して注文することができます。

  • 末端処理無し

    末端処理無し
  • 線出し

    線出し

同梱品

レールクリップ

レールクリップ

長さ
~50cm
~100cm
~200cm
~300cm
~400cm
~500cm
個数
2個
3個
6個
9個
12個
15個

仕様一覧

定格電源

DC12V

定格電流

約1mあたり1.2A

消費電力

1mあたり14.4W

ネオン寸法

幅9mm(下部)・幅12mm(発光部)・高さ22mm

素材

silicone

LEDタイプ

SMD5050 60leds/m

発光色

RGB

照射角度

150度

防水保護等級

IP68相当

寿命

50,000時間以上

動作温度

-25〜+50℃(氷結・結露無きこと)

保管温度

-40〜+70℃(氷結・結露無きこと)

重量

約210g/m

製造国

中国
