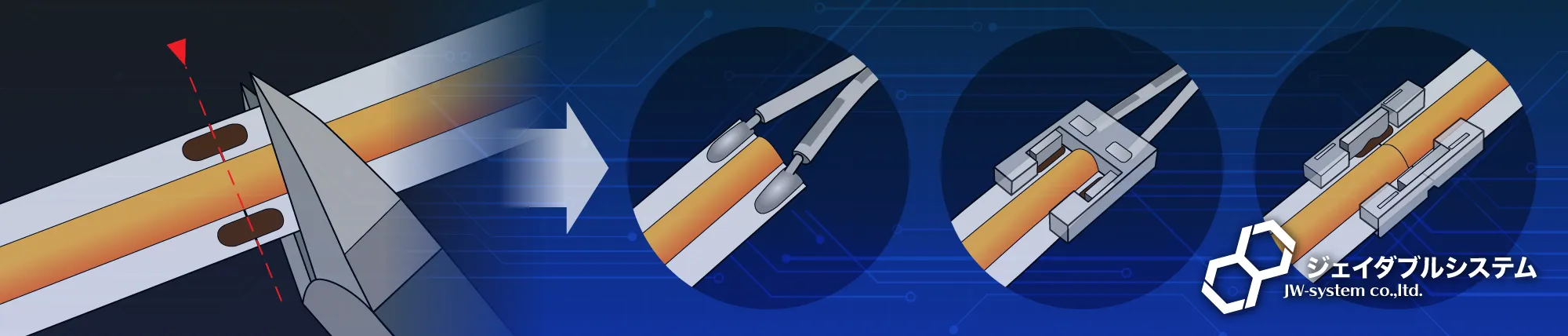

LEDラインテープのカット、配線・連結
LEDラインテープを使用する長さに応じてカットした後の線材配線の方法。また、カット後にテープ同士で接続が必要となった場合の連結方法について説明をします。
※お客様自身にて行ったカット、配線等の作業により、生じたテープの破損や不点灯は保証対象外となりますので予めご了承ください。

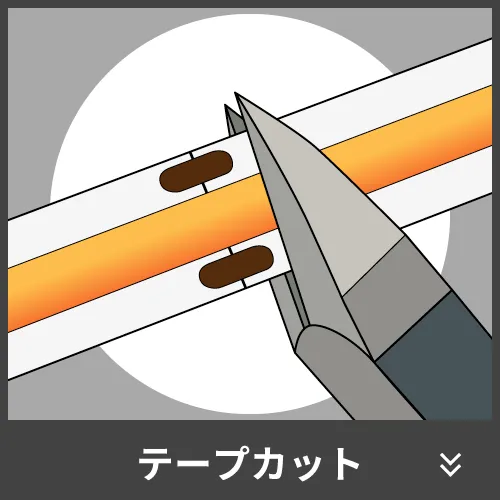

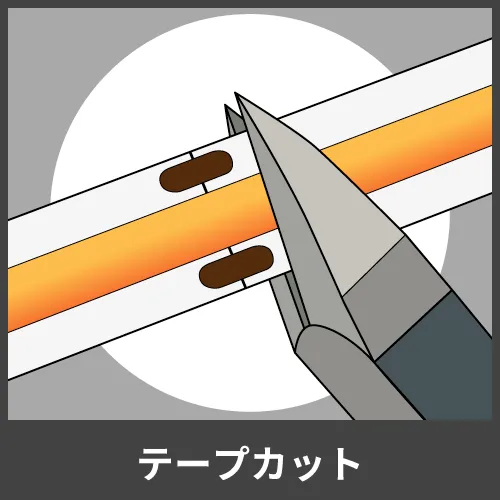

基本的なテープカット方法
-
ものさし等でテープの長さを測り、設置場所に収まる長さのカットラインを確認します。
-
ニッパーやハサミ等、切れ味の良い工具を使用してまっすぐにカットします。
-
配線や連結を行う場合は続けて加工を行って下さい。
-
カットラインから大きくズレていたり、斜めにカットしてしまうと不点灯の原因となります。
テープ配線・連結方法 - 非防水 -
テープ+配線

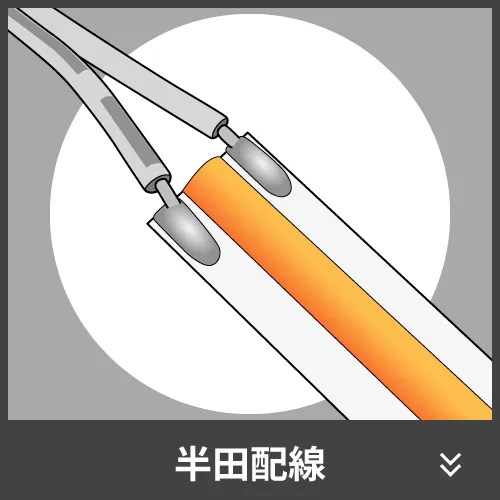

半田付けで配線
半田ごてを使用し、配線を半田付けする方法です。細かい作業となる為、 慣れない方は専用コネクタの使用を検討して下さい。 20AWG(0.3sq)~20AWG(0.5sq)までの太さが配線には適しています。
製品: テープライト配線ケーブル
-
配線ケーブルとテープの+とーを向かい合わせにします。
-
先に半田パッド箇所に予備半田を行っておきます。
-
半田付けでケーブルとテープを連結します。
-
結合部を保護する場合はさらに収縮チューブを追加して下さい。

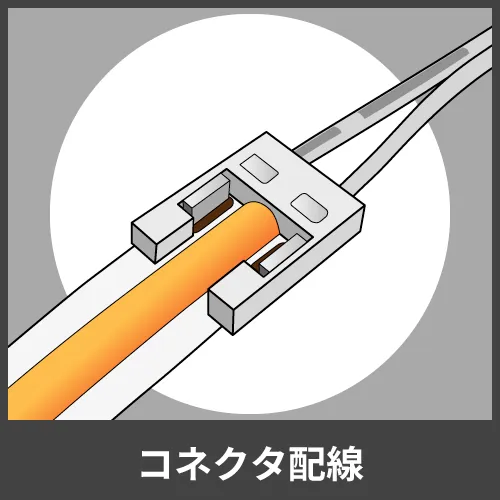

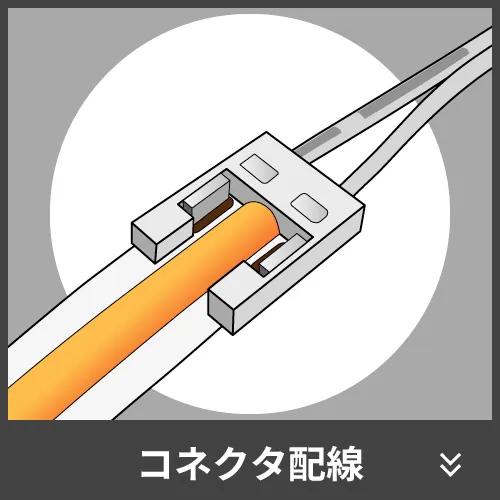

コネクタで配線
LEDラインテープコネクタの片側線出しタイプを使用すれば、半田付け不要で配線取り付けが可能です。使用するLEDラインテープに適合したコネクタを選定して下さい。
- 製品: LEDラインテープコネクタ 単色
- 製品: 線出コネクタ 取付方法
-
カットラインではなく半田パット端でテープをカットします。
-
裏側の両面テープを剥がしてコネクタに差し込みます。
-
両面テープを戻し、プライヤーで金属ロックを圧着します。
-
金属ロックがしっかりと水平になっていれば完了です。
テープ+テープ
半田付けで配線
カットしたテープ同士を半田付けすることで連結をします。
-
テープ同士の+とーが向かい合わせになるように確認して下さい。
-
先に半田パット部分に予備半田を行います。
-
半田パット部分に半田付け(ブリッジ半田)を行い、テープをしっかりと連結します。
-
曲げが必要な場合、配線を半田付けすることで平面での曲げが可能となります。

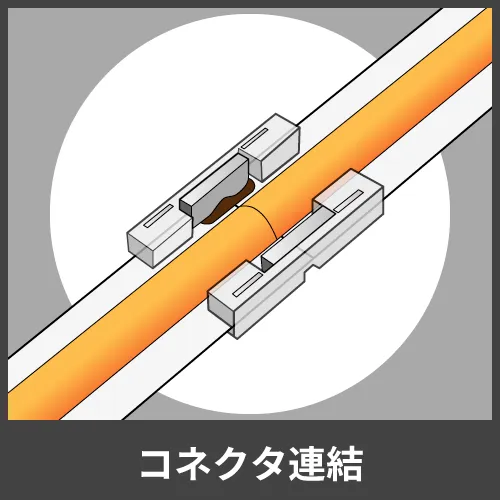

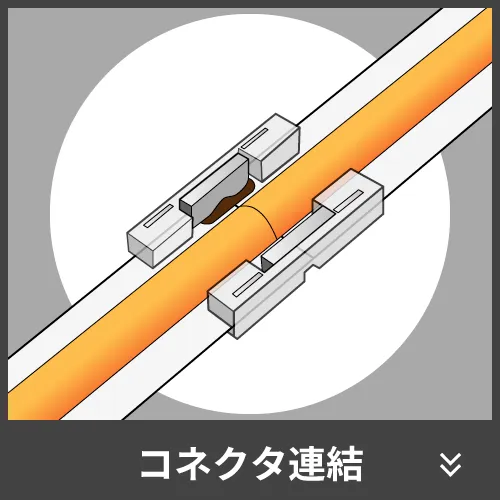

コネクタで配線
LEDラインテープコネクタI字を使用することで連結が出来ます。連結しても光が途切れることはありません。
- 製品: LEDラインテープコネクタ 単色
- 動画: I字型コネクタ 取付方法
-
I字コネクタの中央までテープを差し込みます。
-
もう片方のテープをI字コネクタの中央まで差し込みます。
-
プライヤーでコネクタの金属ロックを圧着します。
-
金属ロックが水平になっていれば加工完了です。
LEDラインテープコネクタL字による連結で平面方向の90度曲げで設置が出来ます。角の場所でも光が途切れることなく点灯ができます。
- 製品: LEDラインテープコネクタ 単色
- 動画: L字型コネクタ 取付方法
-
1本目のテープをL字コネクタの奥まで差し込みます。
-
2本目のテープを1本目に少し重なるように差し込みます。
-
プライヤーでコネクタの金属ロックを圧着します。
-
金属ロックが水平になっていれば加工完了です。

LEDラインテープコネクタは上記I字、L字の他にマルチコネクタ(I字~X字まで)の取扱いもあります。取付方法の詳細は製品ページご参考下さい。
テープ配線方法 - 高耐防水 -
テープ+配線
半田付けで配線
チューブを剥いて半田付けを行い、最後にキャップで栓をすることで耐水性を維持したまま配線加工を行えます。使用する接着剤は各自でご用意をお願いします。
-
大きめのハサミやモールカッター等でカットして下さい。
※乳半タイプは裏面を見てカット -
先端から約5mmほどチューブの上側のみをカットします。
-
予備半田を行ってから半田パットに半田付けを行って下さい。
-
最後にシリコン接着剤を隙間なくしっかりと充てんして、キャップを取付けて下さい。
※推奨接着剤:セメダイン スーパーX
コネクタで配線1
高耐防水用LEDラインテープコネクタを使用して配線します。片側線出し、渡線付き、連結用のそれぞれを用途に応じて選定して下さい。防水性は落ちる為、必要に応じて追加の防水処理を行って下さい。
- 製品: LEDラインテープコネクタ 高耐防水用
- 動画: ラインテープコネクタ高耐防水の接続
-
クリアキャップの穴が空いている面を上にしてテープを嵌め込みます。
-
クリアキャップの上からコネクタを押し込み、指で押さえて仮留めします。
-
両サイドをそれぞれプライヤーで挟んで圧着します。
-
コネクタが水平になっていれば完了です。
コネクタで配線2
非防水用LEDラインテープコネクタによる配線です。カット後、チューブを剥く事で非防水タイプ用のコネクタを使用することもできます。当然防水対応ではなくなりますので、屋内でどうしてもという場合に検討して下さい。
-
カットラインではなく半田パット端でテープをカットします。
-
チューブの側面に先端から約1cmほど切り込みを入れます。
-
切り口を押し広げ、内部のテープにコネクタを差し込みます。
-
プライヤーでコネクタの金属ロックを圧着して完了です。
使用可能LEDテープ一覧参考
ラインテープコネクタ種類と取付可能テープの対応は以下を参考下さい。また、関連する説明動画はまとめ動画から参考できます。
