LEDアルミフレーム LPJ1707 薄型「棚、壁、天井などの取付け、埋込に」

LEDアルミフレーム LPJ1707 薄型

画像にマウスを合わせると拡大されます。


製品特徴

厚み7mmの薄型タイプ。テープ貼付け面は12mmでスタンダードな10mm幅LEDテープが収まります。棚下、壁面、天井面などの汎用箇所に使用しやすいLEDアルミフレームです。上面カバーは乳白、透明に加え黒も用意。また、取付アクセサリも複数あります。

  • 在庫多
  • 多用途
  • アクセサリ種類多

CHECK!LEDアルミフレーム送料について

長物10~100cm以下はゆうパック、長物101cm~は佐川急便を使用します。送料が異なりますので商品送料ページを参照下さい。


製品のお知らせ
アルフレームセット黒をリリースしました。
  • セット品
  • 単品
  • アクセサリ
  • サンプル品

1.選択したLEDアルミフレームの種類は

2.選択したLEDアルミフレームの長さは


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

アルミフレーム価格は100cm単位 ※例:101cmは200cm単価。型名末の数字3桁が長さ(cm)を表しています。

数量に数字以外が入力されています。

CHECK!セット品には以下アクセサリが付属

セット(レール、カバー) + エンドキャップ(穴有、穴無 各1個) + レールクリップ(プラスチック 2個 ※50cm以下毎) ※黒レールのセットは黒エンドキャップが付属します。

セット


エンドキャップ穴有 エンドキャップ穴無


レールクリップ

1.選択したLEDアルミフレームの種類は

2.選択したLEDアルミフレームの長さは


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

注意ご購入はセット品にてお願いします。

購入履歴が無いなど、理由なく明らかに片側(レール単品 or カバー単品)が多い場合は販売を控えさせて頂く場合がございます。

1.選択したLEDアルミフレームのオプションは


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

※寸法はページ末の仕様を参照下さい。

1.選択したLEDアルミフレームのサンプルは

カート

製品名称

製品ページ

詳細はこちら

製品型番
在庫状況
出荷日数
製品価格

CHECK!サンプル品には以下アクセサリが付属

セット(レール、カバー) + エンドキャップ(穴有、穴無 各1個) + レールクリップ(プラスチック 2個 ※50cm以下毎) ※黒レールのセットは黒エンドキャップが付属します。

セット


エンドキャップ穴有 エンドキャップ穴無


レールクリップ

CHECK!点灯具合は"サンプル点灯キット DCクリップ・DC端子+電源"で確認

"LEDテープ"と"サンプル点灯キット+電源"で点灯具合を確認頂けます。

サンプルのテープ点灯向けクリップ&端子セット

注意サンプル品のご注文について

同種類で複数個ご注文はご控えお願いします。

LEDアルミフレーム黒の使用イメージ

LEDアルミフレーム黒はLEDテープを貼り付けるアルミレール及びLEDテープの発光を透過させるカバーの両方が黒です。点灯前にLED光源があることが分かりにくく、また点灯した際に乳白カバー、透明カバーとは違った印象で光を発します。デザイナーズ照明、ステージ照明演出等にご利用頂けます。

LEDアルミフレーム黒にマジックテープライトをパターン点灯させた動画です。当社マジックテープは輝度が明るくアルミフレーム黒との組合せ利用にお勧めです。

連結パーツについて

同型番アルミフレーム同士を連結するためのパーツ(ストレートコネクター、コーナーコネクター)をオプション品で用意しております。

連結パーツについて

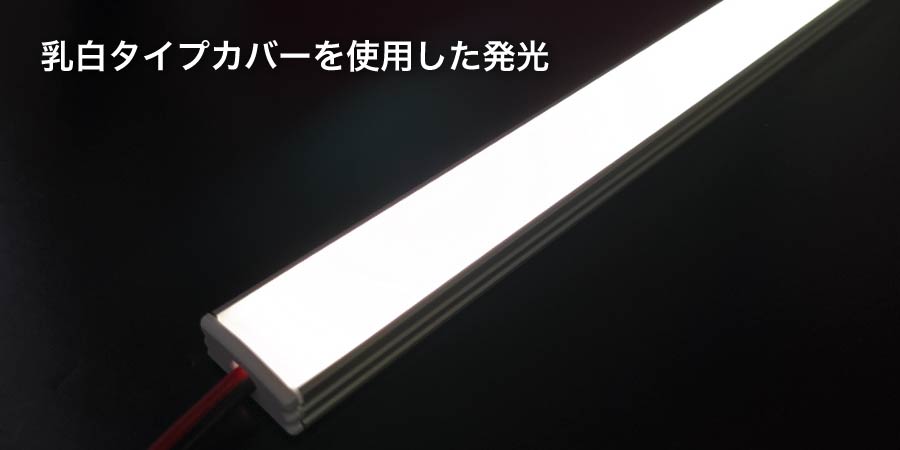

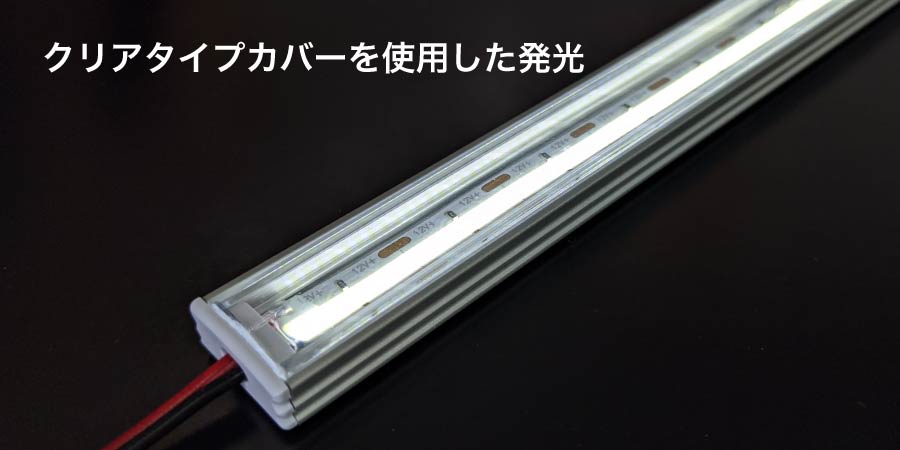

LEDラインテープを使用した発光例

LEDラインテープを使用した発光

点灯動画

LEDアルミフレーム LPJ1707の乳白カバー、透明カバー、黒色カバーにLEDラインテープ F360を取付けて点灯をさせました。調光器を使い弱い光から、強い光で点灯をさせています。

仕様一覧

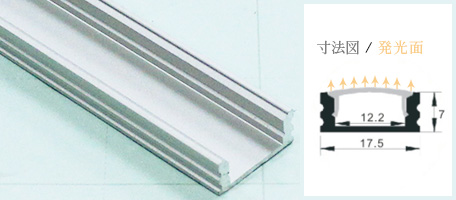

寸法

断面 : 横幅17.5mm x 高さ7.0mm

長さ : 10cm-200cm

材質

レール素材 : アルミ合金(AL6063-T5)
レール表面処理 : アルマイト処理(銀)、噴霧塗装(黒)

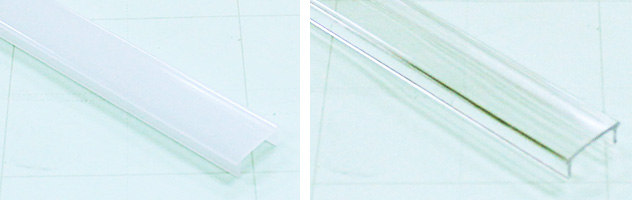

カバー : ポリカーボネート

レール : 銀、黒
カバー : 乳白、透明、黒

アクセサリ

エンドキャップ、クリップ、コネクタ類

付属品

セット品 : 本製品(レール+カバー)には50cm以下毎にレールクリップ(プラスチック)各2個、エンドキャップ穴有りと穴無し各1個が付属されます。

光源幅

12mm

アクセサリー寸法

  • エンドキャップ

    エンドキャップ (LPJ1707EH)

  • メタルクリップ

    メタルクリップ (LPJ1707MC2)

  • レールクリップ

    レールクリップ (LPJ1707MC)

  • レールクリップ90度

    レールクリップ90度 (LPJ1707MCL)

  • ストレートコネクタ

    ストレートコネクタ (LPJ1707SC)

  • コーナーコネクタ

    コーナーコネクタ (LPJ1707CC)

レールクリップ LPJ1707MC使用時の高さ

レールクリップLPJ1707MC高は10.3mm、アルミカバー取付時の最大高7mm。写真のとおりクリップにアルミを取り付けた際の最大高は10.3mmになります。

LPJ1707MC使用時の高さ
