半田不要のLEDラインテープコネクタ

ラインテープコネクタ 2色

画像にマウスを合わせると拡大されます。

製品特徴

2色（電球色＆白色）のLEDラインテープの配線に使用可能なミニサイズコネクタです。半田作業が不要で、ペンチでのクランプにより簡単に取り付けることができます。厚みと幅が最小限のサイズに設計されており、取り付け後も場所を取りません。ハウジング部がクリアのため配線部分がハッキリと認識できます。

製品の動画一覧(別ウィンドウ)

注意

ラインテープコネクタを弊社ラインテープ以外に取付るとショートなど電気的な支障を引き起こす可能性があります。本コネクタは必ず弊社テープに取付けて使用下さい。

1.選択したLEDアクセサリーは

お知らせ

2023/11/09 ラインテープコネクタ専用のプライヤーをリリースしました。専用プライヤーはコネクタを上下から水平に抑えて圧着できるので端子をしっかりと奥まで押し込めます。より簡単でより確実にラインテープコネクタを圧着固定できます。

ラインテープをコネクタの溝に差し込む

ラインテープが奥まで差し込まれていることを確認

ロックをペンチでクランプ

表面が平らになっていることを確認

線出ラインテープコネクタに取付けるラインテープのカットは"カットラインではなく、半田パットの端でカット"して下さい。

※通常のカットラインでカットするとコネクタ金属部分と半田パットがうまく干渉しない場合があり、点灯不良を引き起こす要因となります。

線出コネクタの取付方法

単色テープでの取付け例ですが、下記動画を参考下さい。

もっと詳しい取付方法はラインテープコネクタ単色ページをご参考下さい。

IP保護等級: IP20(非防水)

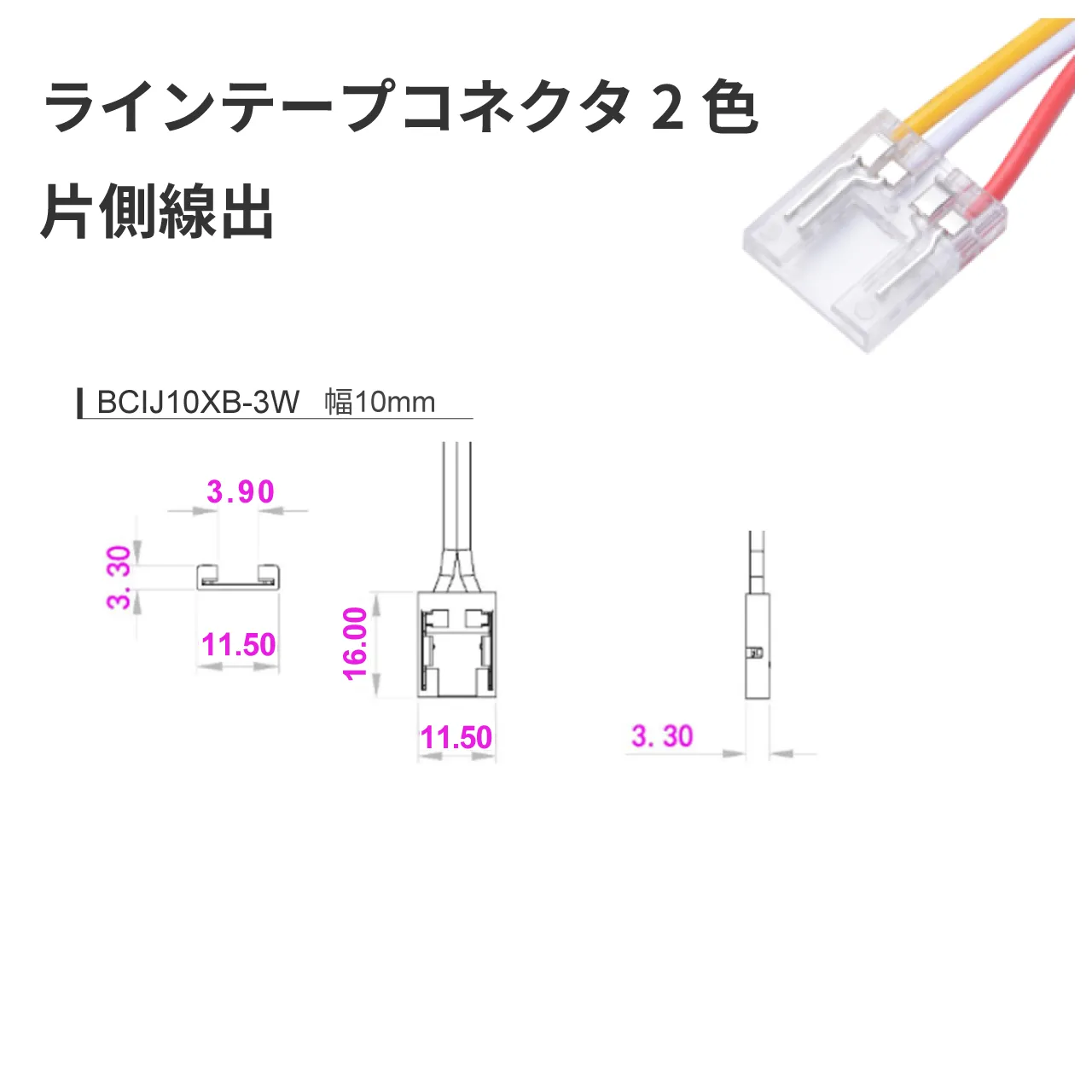

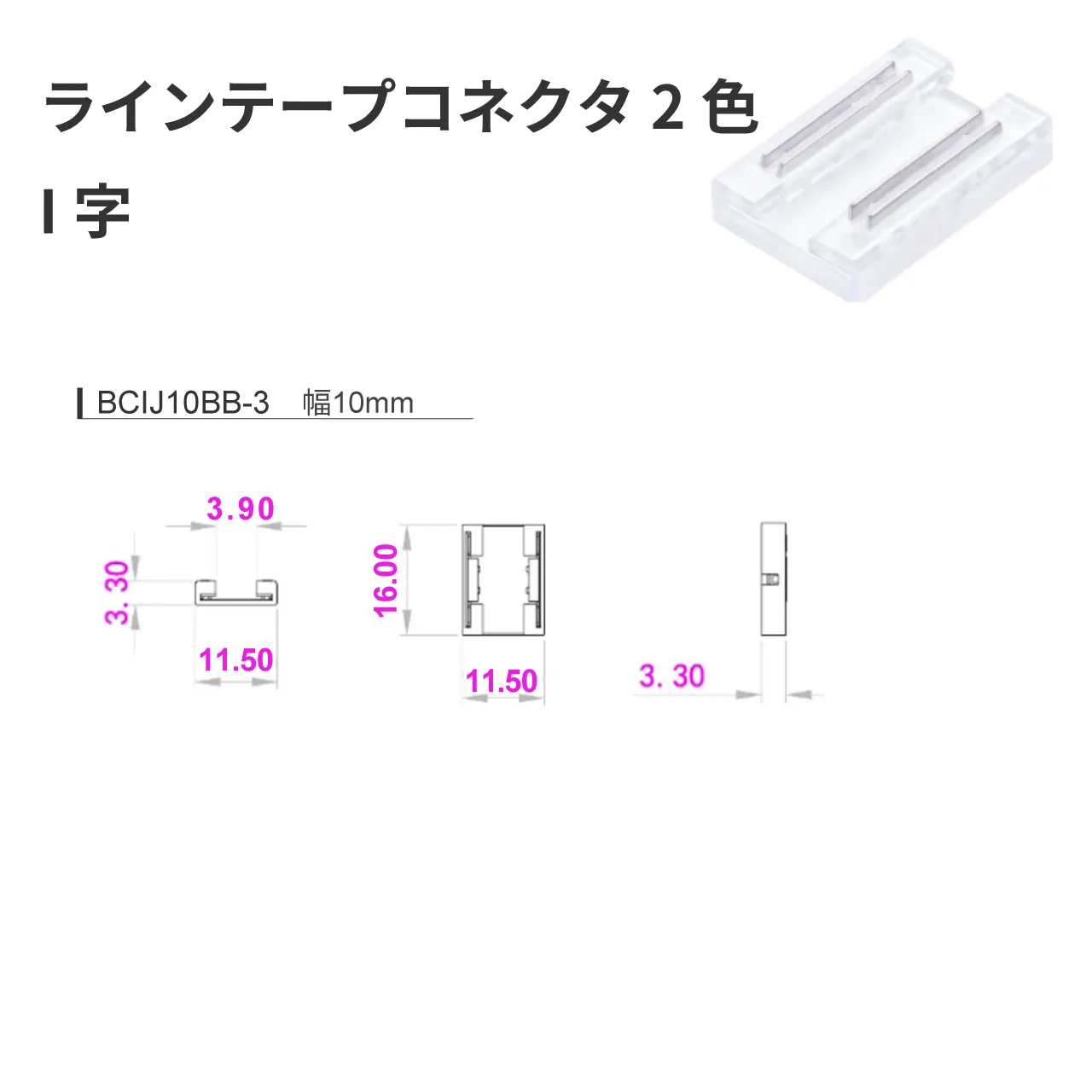

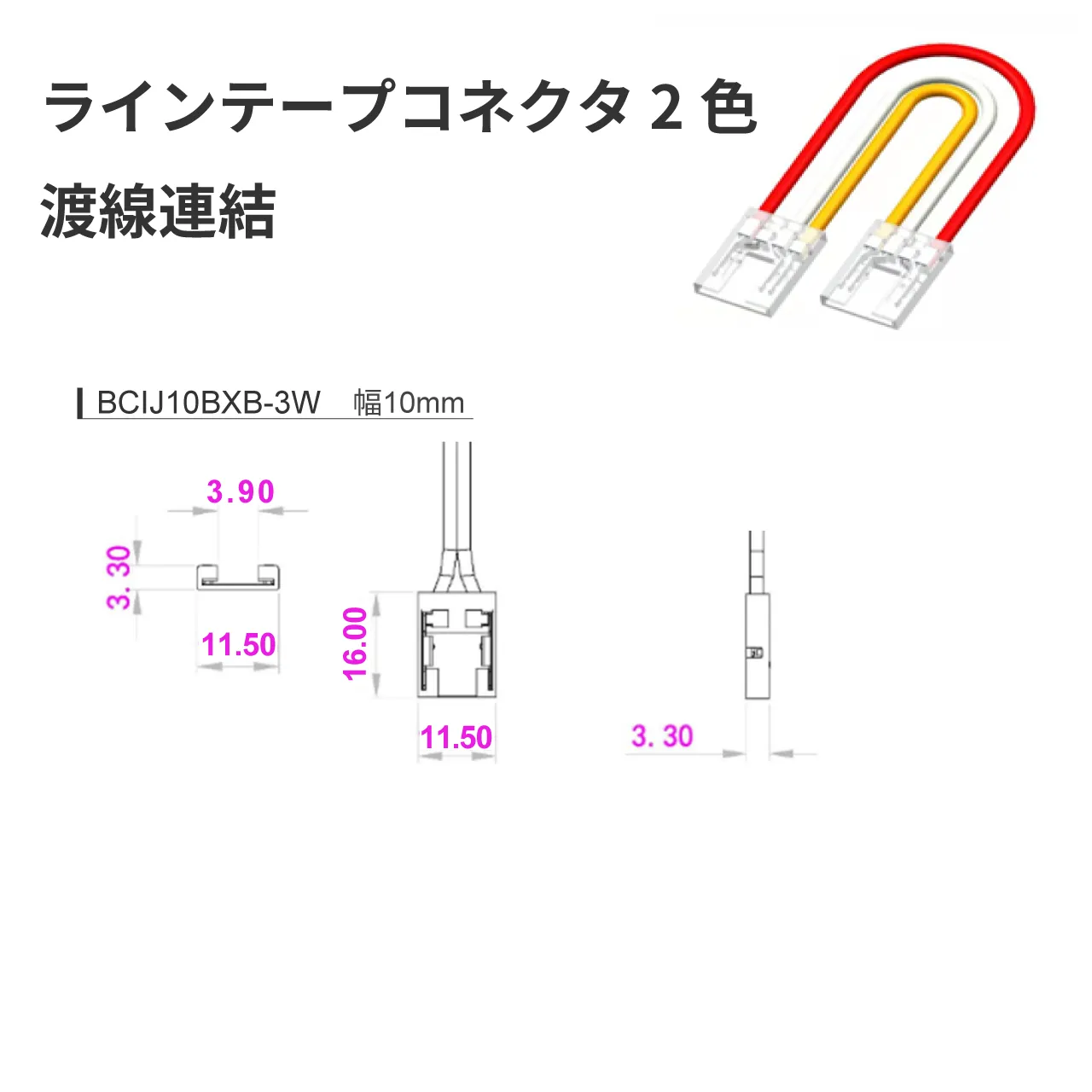

寸法(コネクタ部分): L16.0mm × W11.5mm × H3.3mm

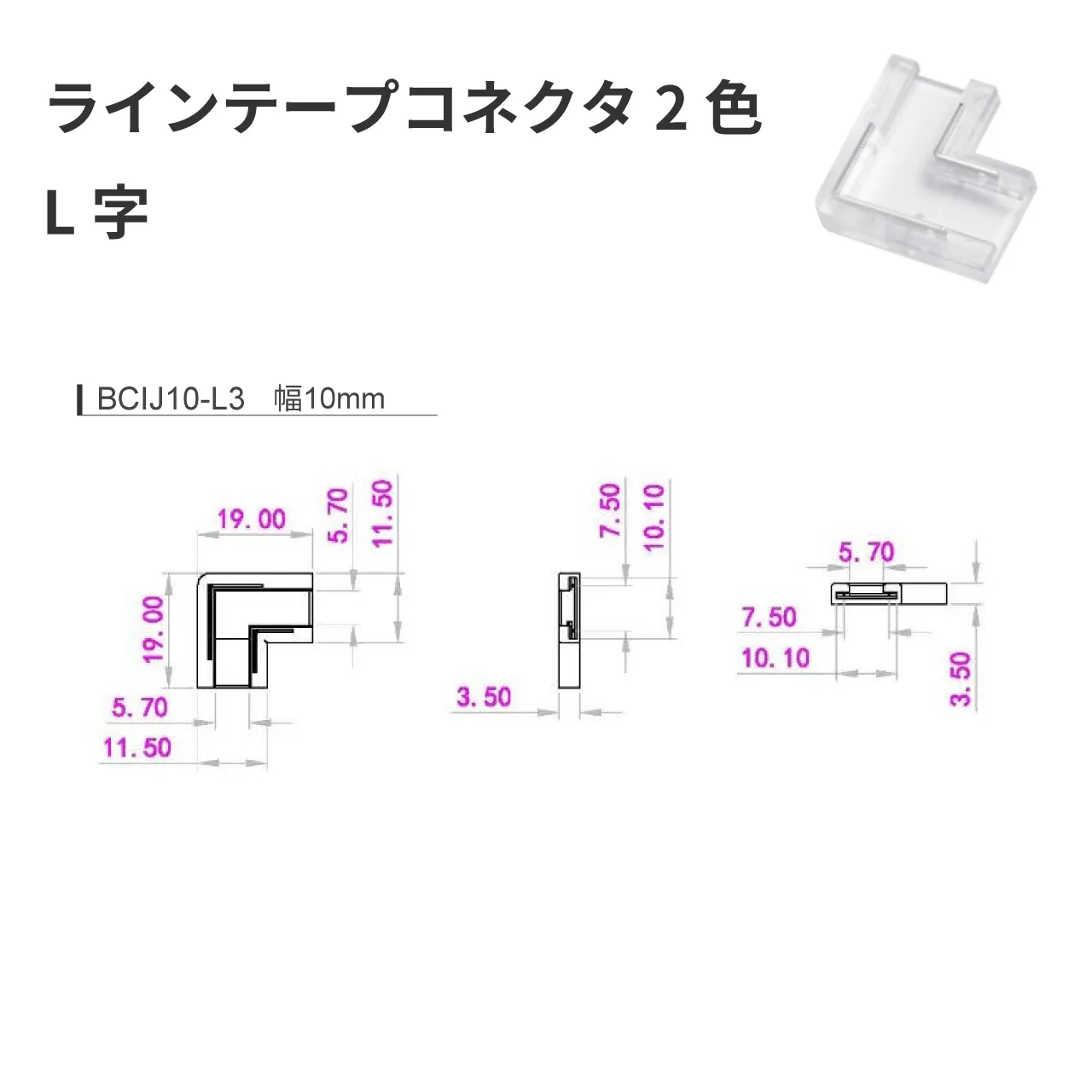

L字コネクタ: L19.0mm(内側11.5mm) × W19.0mm(内側11.5mm) × H3.5mm
接点間距離: 10mm用コネクタ: 7.5mm
定格電圧: DC3~24V
定格電流: BCIJ10XB-3W / BCIJ10BXB-3W: 最大3.5A
BCIJ10BB-3: 最大5.5A
BCIJ10-L3: 最大4A
※基板銅箔厚 3ozに基づく
挿入FPC厚: 0.25mm~0.35mm
対応テープ幅: 10mm
取付可能LEDテープ: 使用可能テープ一覧参考
ケーブル種類: BCIJ10XB-3W / BCIJ10BXB-3W: より線(Stranded Flat Wire)
AWG規格＆断面積: BCIJ10XB-3W / BCIJ10BXB-3W: 20AWG(0.52mm²)
ケーブル長さ: BCIJ10XB-3W / BCIJ10BXB-3W: 150mm
再取付回数: 0回
※クランプで取付けた後のコネクタ取り外しは行えません。
ハウジング材質: ポリカーボネート
接点金属部材質: 銅(スズメッキ)
ピン数: 3ピン
※BCIJ10BB-3のみ4ピン
ケーブルの色順: 赤、白、黄
再取付回数: 0回
※クランプで取付けた後のコネクタ取り外しは行えません。
動作温度: -10～+45℃(氷結・結露無きこと)
環境温度: 室温(氷結・結露無きこと)
難燃性（UL94）: V-0
耐熱温度: 最高105℃
備考: 製品は記載情報のみとなり、別途証明書等はご提示しておりません。予めご了承ください。
