F360シリーズ 24V 高耐防水IP67 乳半 ドットレス ラインテープ(COBテープ)

F360シリーズ 24V 10mm幅 高耐防水IP67

画像にマウスを合わせると拡大されます。


製品特徴

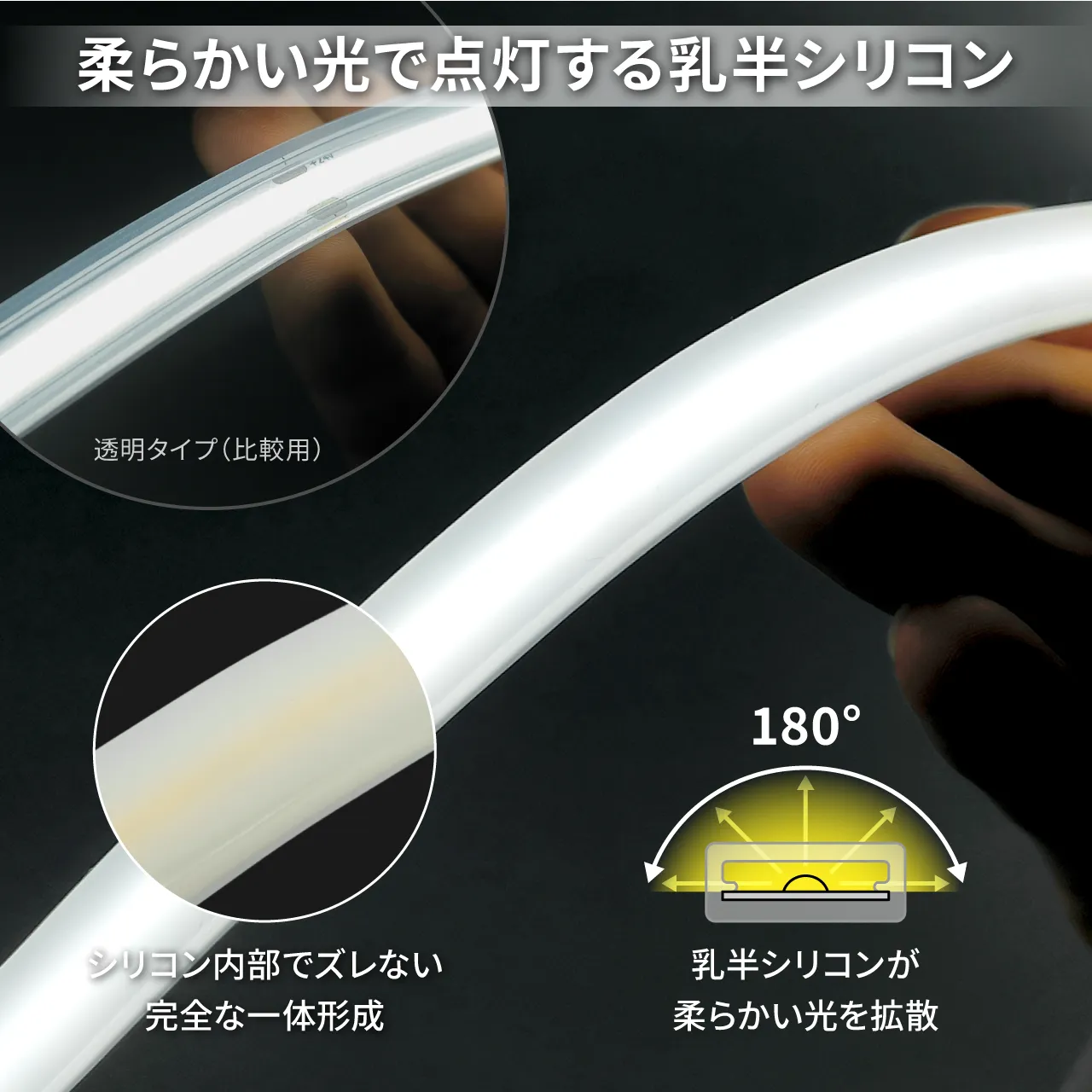

LEDラインテープF360シリーズは1mあたり360個のLEDを直接フレキシブルなテープ基板に実装をしたCOBタイプのLEDテープライトです。F360シリーズの高耐防水タイプは乳半シリコン保護したバージョンを用意しています。ラインテープの光をシリコン面に拡散します。また、高耐防水自体は生産プロセスの中で専用の押出機によりテープとシリコン樹脂を一体化させています。製品加工後はチューブ(シリコン)の中でテープは固定され動かず、シリコンの厚みもあります。防水、防塵の高い保護性能をご提供します。

  • 360leds/m
  • Ra90
  • 24V

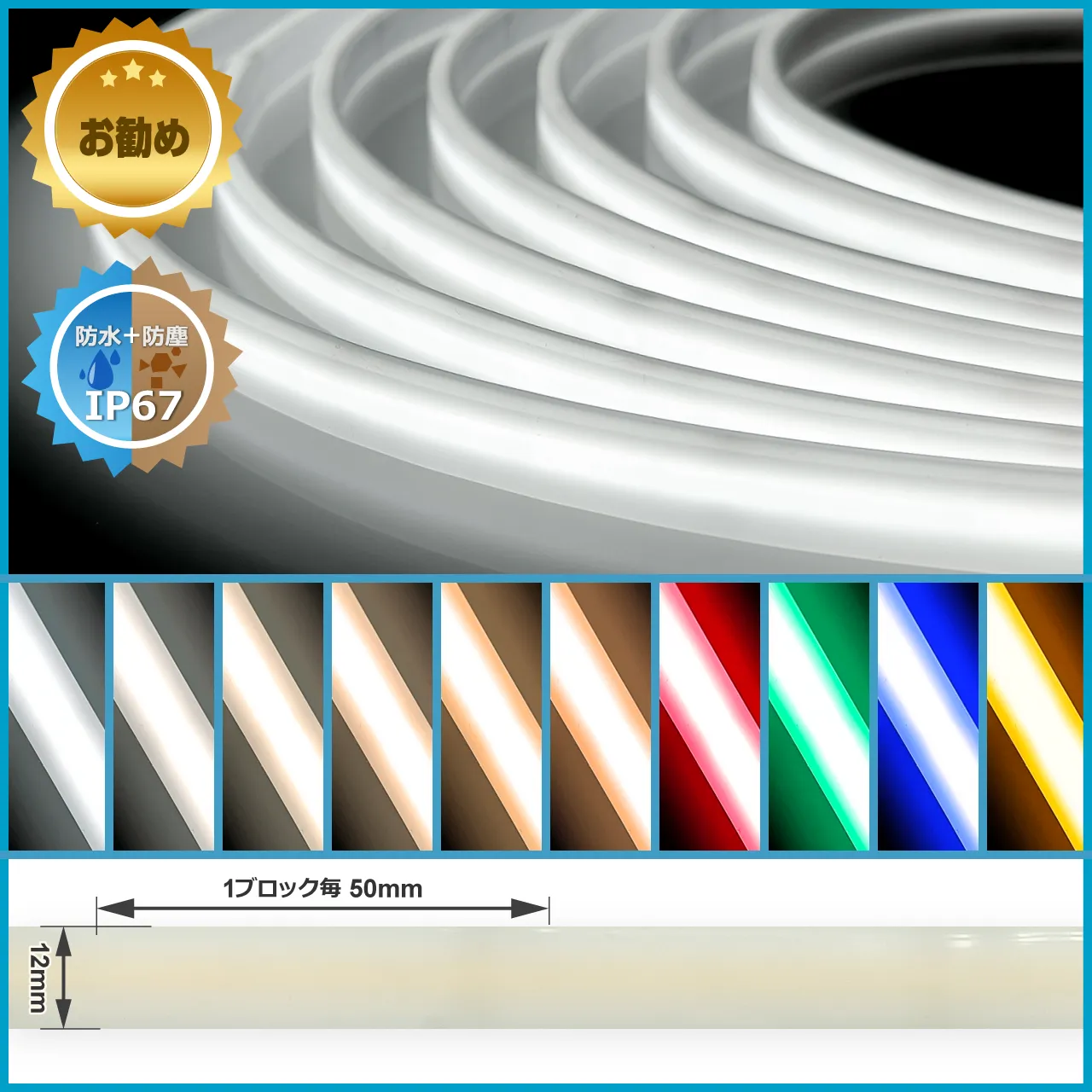

  • 1カット5.0cm

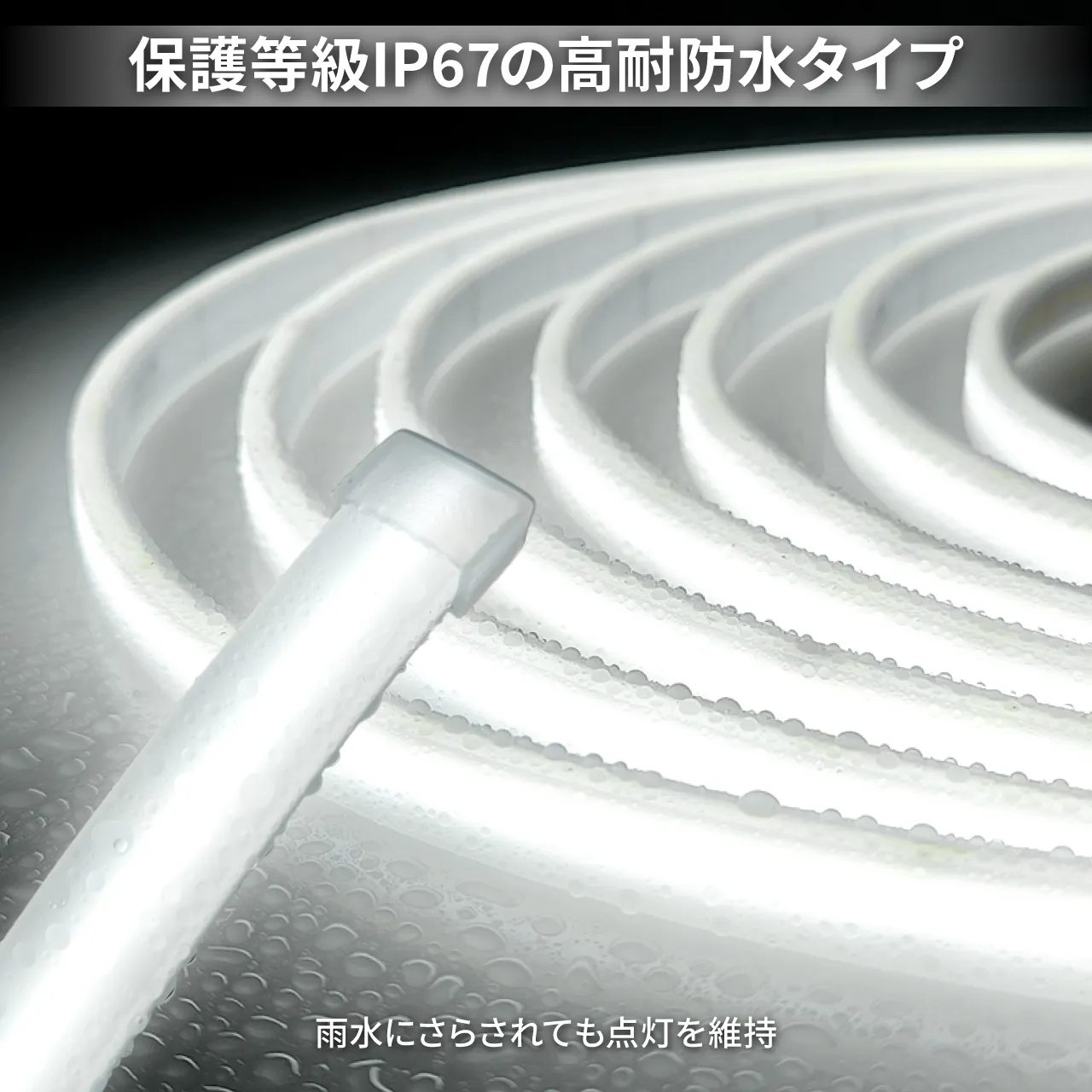

  • IP67防水・防塵

注意乳半タイプについての注意

LEDの特性上、青と赤は明るさ(ルーメン値)が弱い為に乳半シリコンを通した光はテープ上ムラが出てしまいます。

  • 青と赤は他色より乳半テープ発光面で点灯ムラがあります。

青、赤をご利用の際には予めサンプル等で光を確認お願います。


  • F360 高耐防水IP67 透明

製品の資料(PDF)

光学計測データ

光学計測データ

6000K 5000K 4000k 3500K 3000K 2700K

※計測データは非防水テープのレポートとなり、高耐防水は明るさがおよそ50~100LM下がります。

  • 本製品
  • サンプル品
  • 電源
  • コントローラー
  • アクセサリ

1.選択したLEDテープのカラーはLEDテープのカラーについて

2.選択したLEDテープの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

テープ長さ価格区切りは10ブロック(単色:\620.- / カラー:\670.-)単位 ※サンプル購入の場合はお求めやすい25cm(10ブロック以下)をご選択ください。

3.選択したLEDテープの保護種類は保護種類について

4.選択したLEDテープの入力線は

5.選択したLEDテープの出力線は

数量に数字以外が入力されています。

1.選択したサンプルLEDのカラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

CHECK!サンプル品について

サンプル品は約10㎝の非防水テープ線出し加工となります。

10㎝サンプル

CHECK!点灯具合は"サンプル点灯キット DCクリップ・DC端子+電源"で確認

"LEDテープ"と"サンプル点灯キット+電源"で点灯具合を確認頂けます。

サンプルのテープ点灯向けクリップ&端子セット

注意サンプル品のご注文について

同種類で複数個ご注文はご控えお願いします。

1.選択した電源は

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

1.選択したお勧めコントローラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

1.選択したLEDアクセサリーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

LEDテープ点灯動画

製品概要

LEDラインテープ
(COBテープ)とは

極小チップ直接基板に取り付け

ラインテープ(F360等のシリーズ)の表面蛍光体ジェルコーティングの下にはLEDチップがテープ基板上に細かいピッチで配置されています。COBはチップを直接基板に実装する方式(COB:チップオンボード)です。LEDテープのCOB化により従来のSMD LEDテープでは難かしった連結した光の線での点灯(ライン照明)が実現できる様になりました。

COBテープとSMDテープの違い

LEDラインテープは壊れにくい仕様

これまでスタンダードのLEDテープはSMDタイプです。基板上に5050などLED部品を配置していました。部品を実装の為にLED実装ピッチに限界があり、ラインではなく点光源になっていました。COBテープは沢山のチップを細かく基板上に配置した上で更に高質な蛍光体ジェルコテーィングをしています。これにより均一な線の光で照射します。

LEDは演色性 演色値Ra90以上を標準使用

COB(チップオンボード)方式とは

光で物を照らす時に利用される指標である演色値はRa≥90を標準としています。これにより、LEDラインテープで照射されるものはより本来の色見で認識されることができます。商品ケース等に利用頂くと、ラインの均等な光と高い演色性で照らされる製品はより本来のキレイな見栄えで展示することができます。

幅、電圧、LED数、色の種類がシリーズで豊富

LEDラインテープの長さ

ラインテープは太さ10mm,8mm,6mmを用意、電圧は12V/24Vがあります。またF360は1mに360個のLEDで光る価格を抑えたリーゾナブルなタイプ。F504は1mあたり504個を実装しており、明るさ重視タイプです。同じラインテープシリーズで種類が多く、幅の違いなどでも同じ色で使用できます。

高耐防水テープの固定方法

※固定方法の説明は高耐防水 透明タイプを用いていますが、乳半タイプも同様です。

高耐防水LEDテープライトは裏面に両面テープが張り付いていません。固定はシリコン固定クリップ(ST-010-FP チューブ幅12mm)、または専用アルミレール(WSJ1410)を使用して下さい。

シリコンクリップ(ST-010-FP チューブ幅12mm)で固定

固定チューブ幅12mm

※シリコン固定クリップはテープ50cm以下毎に2個付属されます。

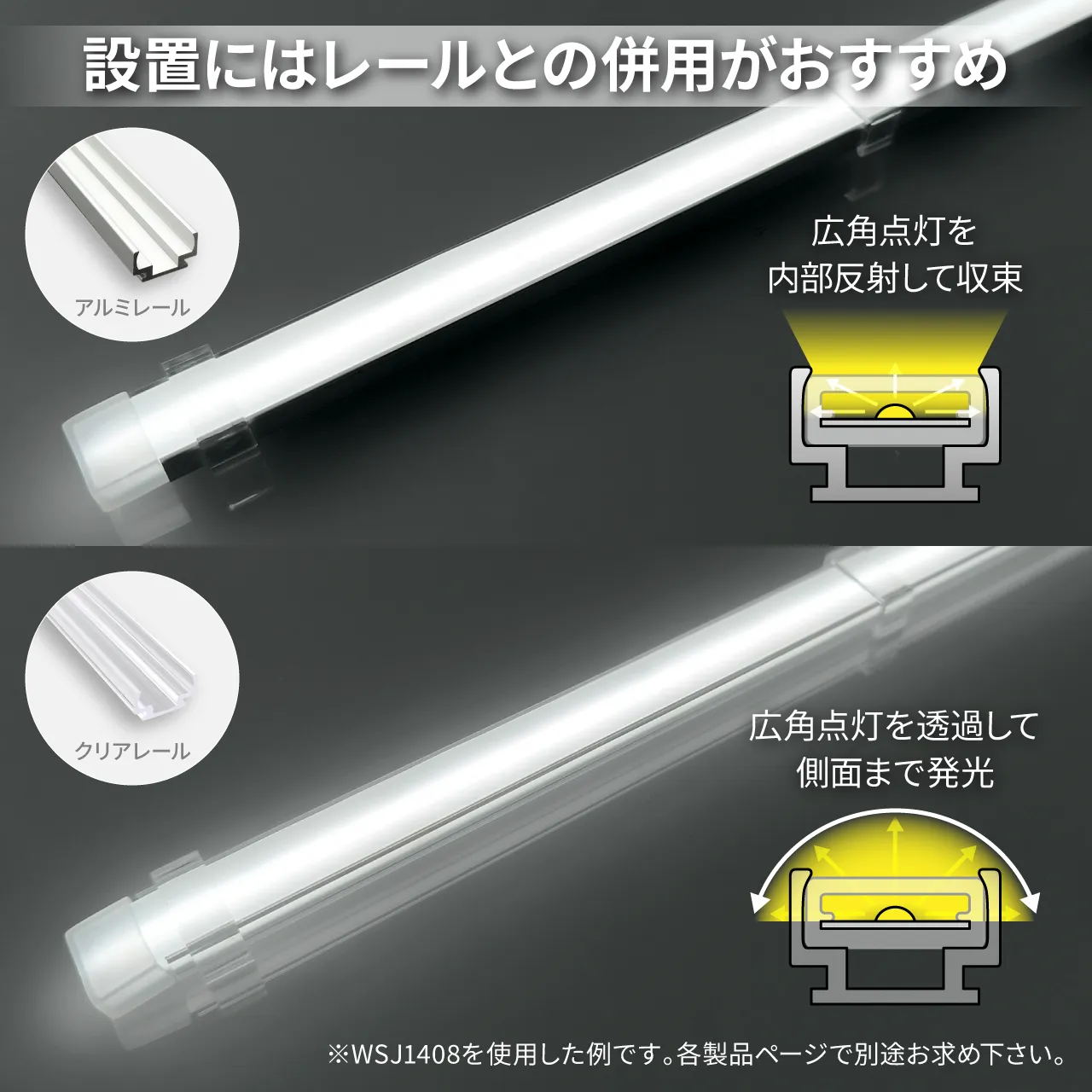

専用アルミレール(WSJ1410)で固定

専用アルミレール(WSJ1410)

※アルミレールを使用するとたわむ事無く、真っ直ぐにテープが配置できます。

高耐防水の防水ケーブルとアダプタ電源DCプラグの接続

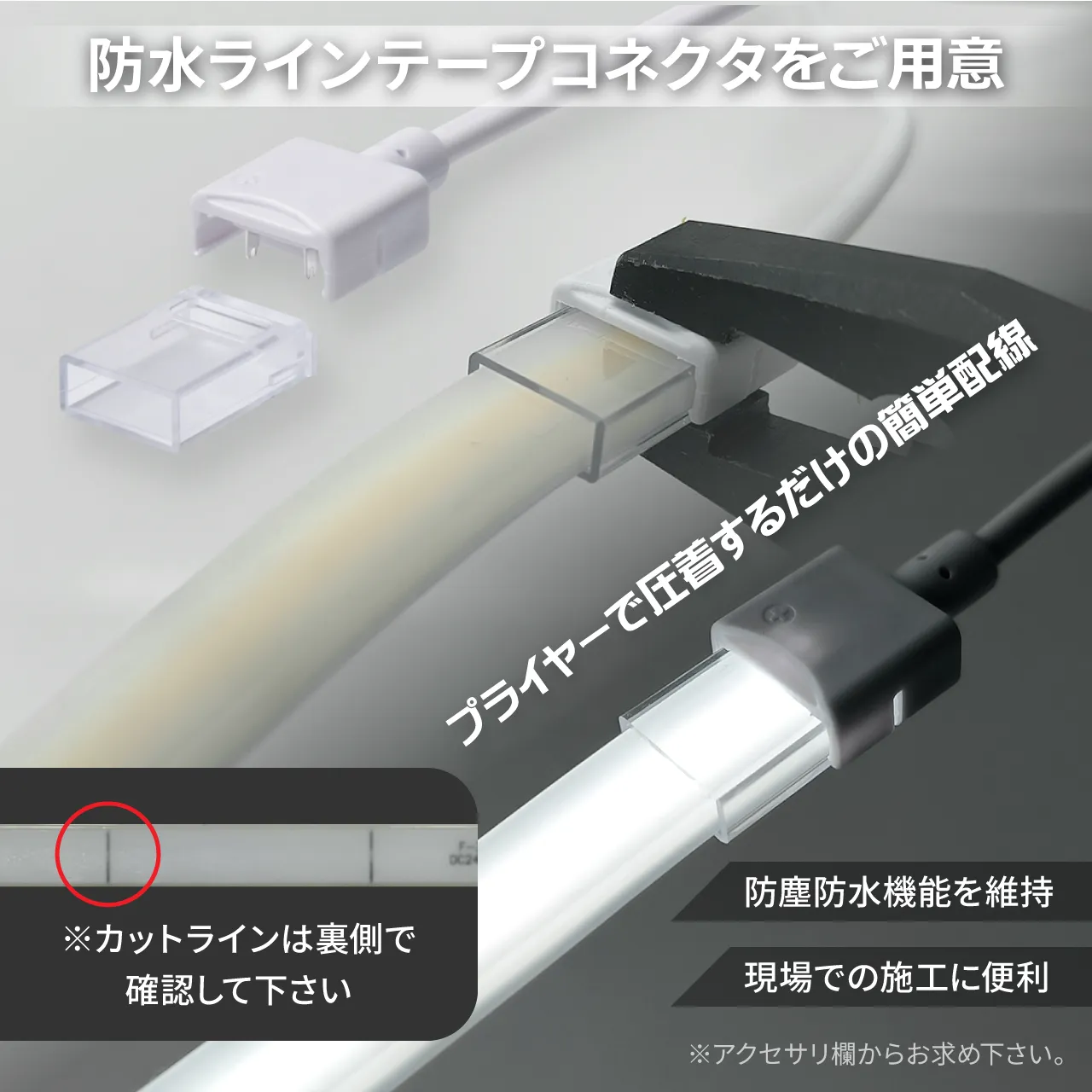

高耐防水のLEDテープライトをアダプタ電源で点灯させる場合は、防水ケーブルにプッシュ端子型DCジャックを取り付けて下さい。

防水ケーブルは線出しなので、アダプタ電源のDCジャックに差込みができません。プッシュ端子を押して被覆を3-4mm剥いた防水ケーブルを端子の奥に突き当たるまで差込んで下さい。(※赤線は赤のプッシュ端子口へ、黒線は黒のプッシュ端子口へ)差込後にプッシュ端子を放して配線を軽く引っ張り、しっかり挟まれていることを確認し、アダプタに接続して点灯させて下さい。

保護種類

※高耐防水 乳半はIP67の保護種類になります。

非防水 IP20_03 ジェル防水 IP64-65_03 チューブ防水 IP65-66_03 高高耐防水 IP67_03

※保護等級はLEDテープライトの種類により、有るものと無いものがございます。
詳しい内容は 保護種類について ご参照して下さい。

高耐防水IP67 vs チューブ防水IP65-66

※比較写真は高耐防水 透明タイプを用いていますが、乳半タイプも同様です。

シリコンの厚み、テープと一体保護

高耐防水IP67 vs チューブ防水IP65-66

高耐防水のシリコン厚みは1.5ミリでテープ基板全面をしっかり保護。押出機による製造工程でテープとシリコンをしっかり一体化に成型しています。チューブ防水の様に内部でテープのズレ動きがありません。また、チューブ防水はのシリコン厚みは0.5ミリで薄いです。雨の侵入は防ぎますが、長期的には高耐防水を推奨。

製造工程が違う

高耐防水IP67製造工程が違う

シリコン材配合直後の柔らかい状態で専用の押出機によりテープとシリコンを同時に押出成形して一体化させています。

一体化した高耐防水はチューブ防水と異なり、テープの湾曲時に内部テープのズレ移動を起こさずしません。これによりテープの50cm毎の連結半田部など一か所への負担かけません。

IP67 試験報告書

IP67 試験報告書

上の画像をクリックすると拡大されます。

LEDラインテープ高耐防水は国際電気標準会議(IEC)で定められた保護のIP67に準じています。

接続例について

F360 360leds/m 24V 高耐防水 乳半の接続例はF360 360leds/m 24V 高耐防水 透明と同じです。写真内のテープを置き換えて下さい。

仕様一覧

定格電源
DC24V
定格電流
0.58A/m
消費電力
14W/m
明るさ(ルーメン)
6000K:1150lm/m、5000K:1150lm/m、4000K:1050lm/m、3500K:1050lm/m、3000K:1000lm/m、2700K:950lm/m
※ルーメン値は非防水テープの数値を基準としています。高耐防水は明るさが上記値よりおよそ50~100LM下がります。
演色値
Ra≥90
最大直列連結長
500cm
カット単位
5cm
テープ寸法
幅12.0mm × 厚み4.5mm
基板色
白(基板白)
LED数
360leds/m (COBタイプ)
発光色

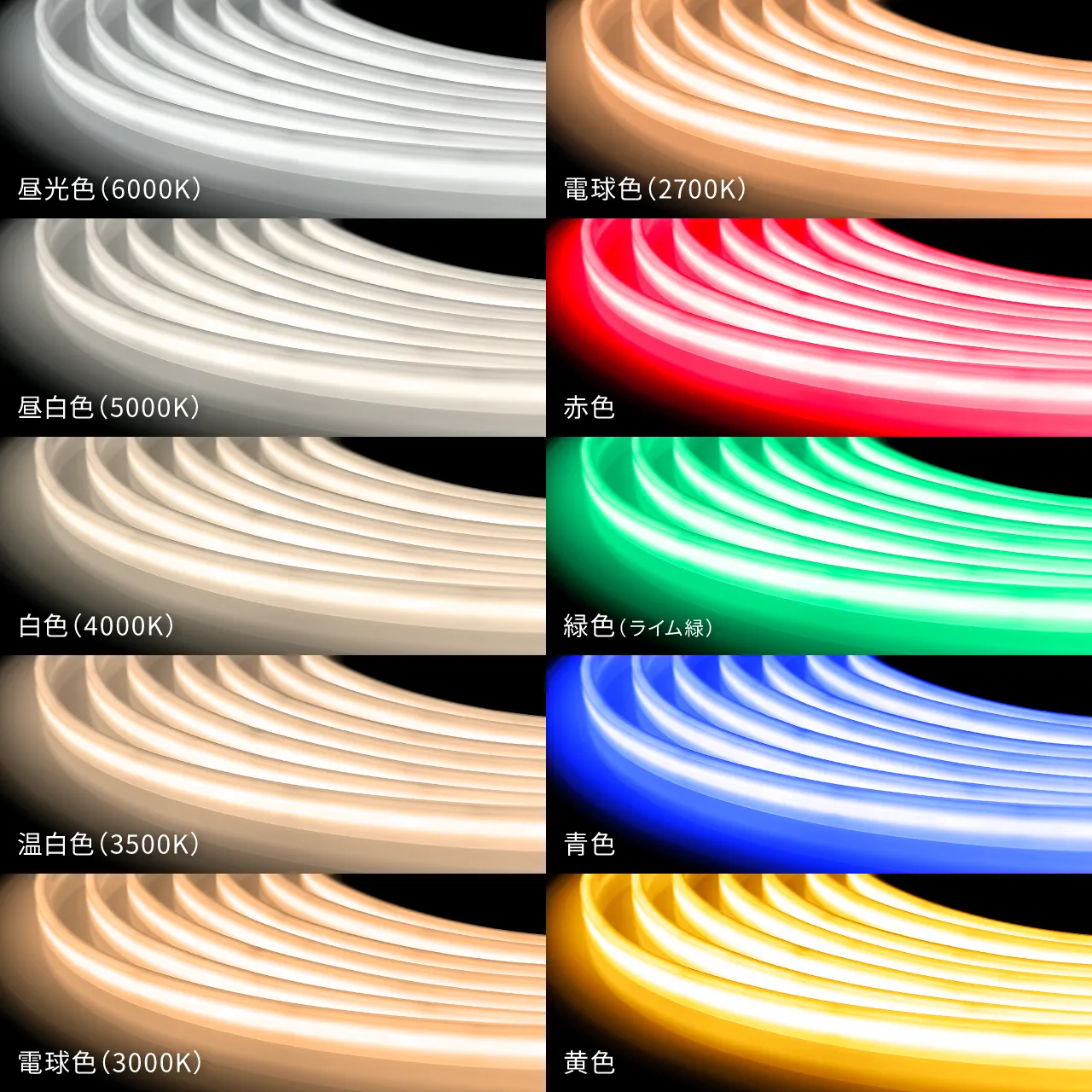

白色(6000K,5000K,4000K)、電球色(3500K,3000K,2700K)、赤(ピンク赤)、緑(ライム緑)、青、黄(橙色)
※赤色はピンクっぽい赤、緑色はライム緑、黄色は橙色に近い発光色
防水保護等級
高耐防水:IP67相当 乳半タイプ
入出力線
入力:線出し(防水ケーブル 50cm)・出力:加工無※標準
寿命
25,000時間以上
※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。
照射角度
180度
動作温度
−25℃ 〜 +40℃(氷結・結露無きこと)
保存環境
−40℃ 〜 +60℃(氷結・結露無きこと)
適合規格
ROHS2指令対応
製造国
中国
同梱品
50cm以下毎に固定クリップ各2個
