12V M3シリーズ LEDネオンライト単色「上下に曲がるエビ型」

12V M3シリーズ LEDネオンライト単色

画像にマウスを合わせると拡大されます。


製品特徴

M3シリーズの単色ネオンライトです。エビ型が特徴の製品で、発光面に対して上下に曲げることができ、球面などにもネオンライトを設置することができます。高さは13mm、幅は15.5mmとなっており、7色の単色ネオンライトからお選びいただけます。ドーム面が発光することで広角に光が拡散するため、立体的で目立つラインを演出することができ、様々なシーンで利用することができます。また、アルミレールを使用して直線を作り壁面などに設置する使い方もお勧めです。

  • 上下に曲がるエビ型
  • 単色
  • 12V
  • 1カット2.5cm

製品の資料(PDF)

  • 本製品
  • サンプル品
  • 電源
  • コントローラー
  • アクセサリ

1.選択したLEDネオンのカラーはLEDテープのカラーについて

2.選択したLEDネオンの長さは

10m、20mはお客様にてカットして利用頂く用途向けです。価格は10ブロック単位の為、カット利用する長さにより価格が大きく下がります。※お客様によるカット加工した製品は保証対象外となりますので予めご了承ください。


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

3.選択したLEDネオンの入力線は末端処理について

4.選択したLEDネオンの出力線は


数量に数字以外が入力されています。

1.選択したサンプルLEDのカラーは


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

CHECK!サンプル品について

サンプル品は約15cm、入力線:20cmDCジャック / 出力線:末端処理無しの加工となります。

ネオンライトのサンプル品

CHECK!サンプル品には以下アクセサリが付属

レールクリップ(2個)

レールクリップ

注意サンプル品のご注文について

同種類で複数個ご注文はご控えお願いします。

1.選択した電源は


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

1.選択したコントローラーは


カート
製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。



1.選択したLEDネオンのアクセサリは


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

LEDテープ点灯動画

接続例について

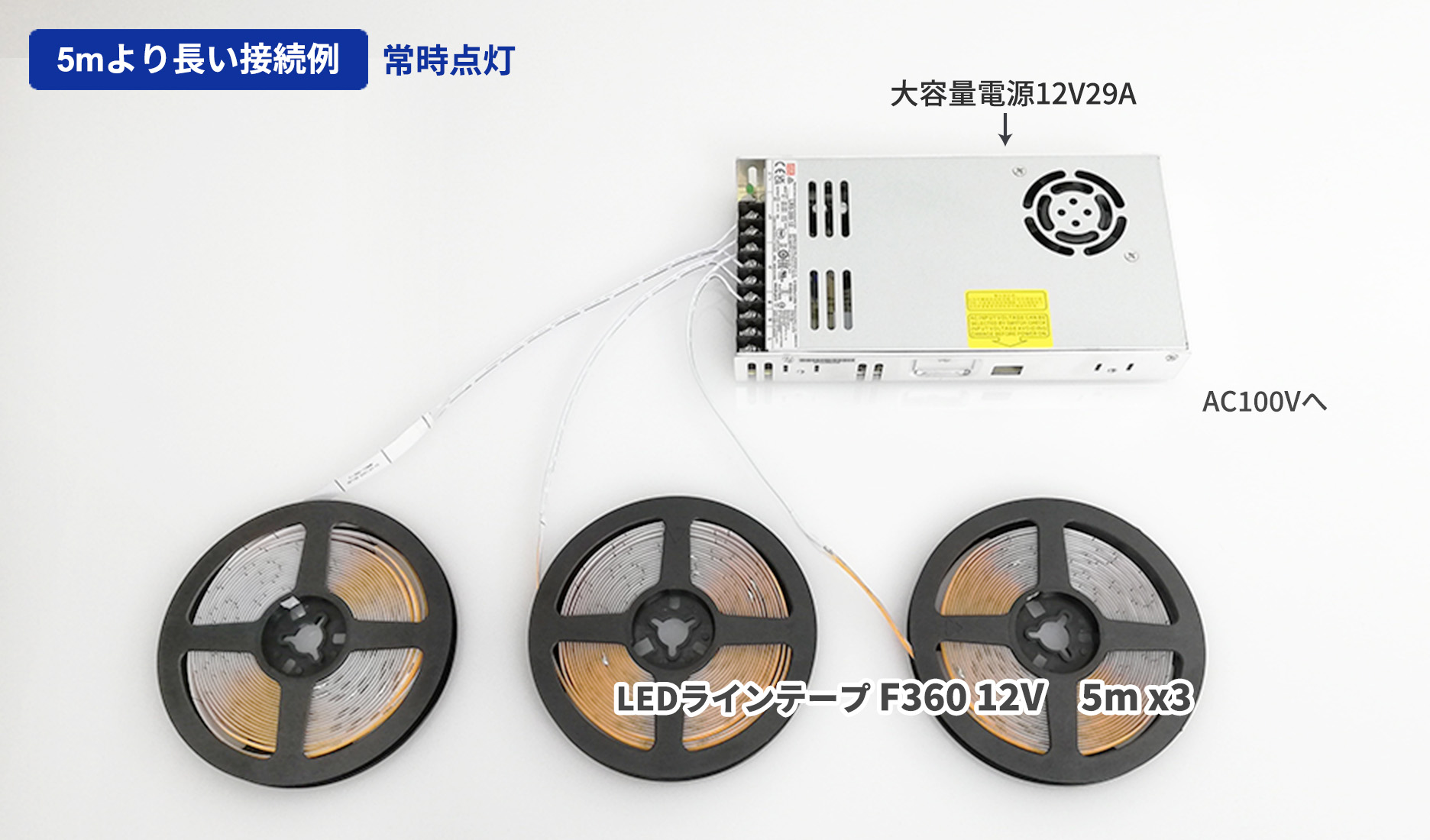

ネオンライト 12Vの接続例はF360ラインテープ 12Vと同じです。写真内のテープをネオンライト 12Vに置き換えて下さい。

線出しについて

線出しについて

線出しについて

エンドキャップから50cmほどの線が出力されています。

防水性について

防水線となっていますので、屋外などでご使用いただけます。

加工方法

1.ネオンライトをカット

ネオンライトの裏面に内部が見える部分があります。そこにLEDテープライトの各ブロックの区切り位置に茶色のラインが入っていますので、このカット位置を参考に長さを調整してください。

2.ケーブルをハンダ付け

LEDネオンライト末端の本体をカットし、内部のLEDテープライトのハンダ箇所を剥き出しにします。ハンダしやすくした後、ケーブルをハンダ付けをします。

3.エンドキャップを付ける

エンドキャップ(穴あり)にケーブルを通し、エンドキャップの中とLEDネオンライト末端にシリコンジェルを十分に塗布します。

4.密封と乾燥

中に水が入らない様に完全に密封させ、乾燥させます。(素材によって乾燥時間は異なります)

※お客様によりカット加工をした製品は保証対象外となりますので予めご了承ください。

固定方法について

固定方法について

アルミレールで固定

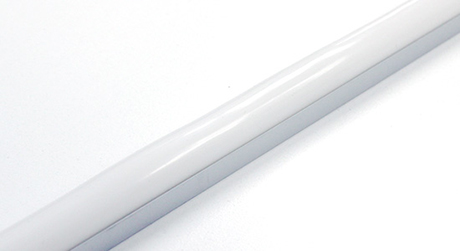

専用のアルミレールと一緒に設置することによって直線を表現することが出来ます。設置の際はネオンライト末端のエンドキャップを避けてアルミレールに設置して下さい。
LEDネオンライトとアルミレールの位置決めができる様にはめ込みは抜け易く設計してあります。LEDネオンライトとアルミレールを固定の際は位置決め後に接着剤やシーリング(コーキング)を行って下さい。

固定方法について

レールクリップの使い方

専用のレールクリップを使用することで、曲げた状態のLEDテープライトをその形状のまま固定することが出来ます。LEDネオンライトを這わせて固定したい箇所にレールクリップを固定し、その上からLEDネオンライトを取り付けるだけで簡単に曲線を表現することが出来ます。M3はエビ型のため、上下に曲げることが出来、R面への設置が可能です。

仕様一覧

定格電源

DC12V

定格電流

1.0A/m

消費電力

12W/m

ネオン寸法

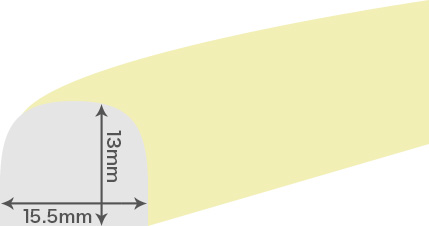

幅15.5mm × 高さ13mm

素材

シリコン+LEDテープ

LEDタイプ

2835 120leds/m

発光色

白(6150k-6850k)、電球色(2900k-3200k)、赤色・緑色・青色・水色・桃色

明るさ(ルーメン)

80-1000lm/m
※白:1000lm/m、電球色:1000lm/m、赤:200lm/m、緑:110lm/m、青:80lm/m

波長

赤色:620-625nm
緑色:520-528nm
青色:465-470nm

最大直列連結長

500cm

カット単位

2.5cm

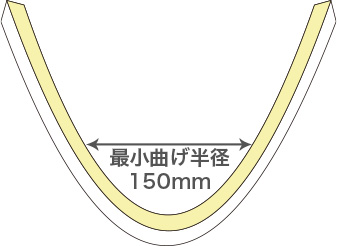

最小折り曲げ角度

R ≧ 50mm 円半径50mm以上の湾曲
※上下方向のみ

照射角度

150度

防水保護等級

IP67相当

寿命

25,000時間以上
※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。

動作温度

-25〜+50℃(氷結・結露無きこと)

保管温度

-40〜+70℃(氷結・結露無きこと)

重量

約193g/m

製造国

中国

同梱品

50cm以下毎にレールクリップ(金属)各2個
入力線、出力線のコネクタケーブル、DCケーブルには対となるオスまたはメスのケーブルを付属

配線

プラス線   :赤線
マイナス線:白線
