アルミフレームに使えるテープ

アルミフレームに使えるテープ

おすすめテープの紹介

アルミフレーム用のオススメのLEDテープライトは、COBテープの"ドット無し(ドットレス)タイプ"と"ドット有りタイプ"の2つです。輝度が高く、点灯範囲が広く、使用できるアクセサリが豊富といった数々のメリットがあり、アルミフレームとの併用に特に優れています。

ラインテープ F360 24V

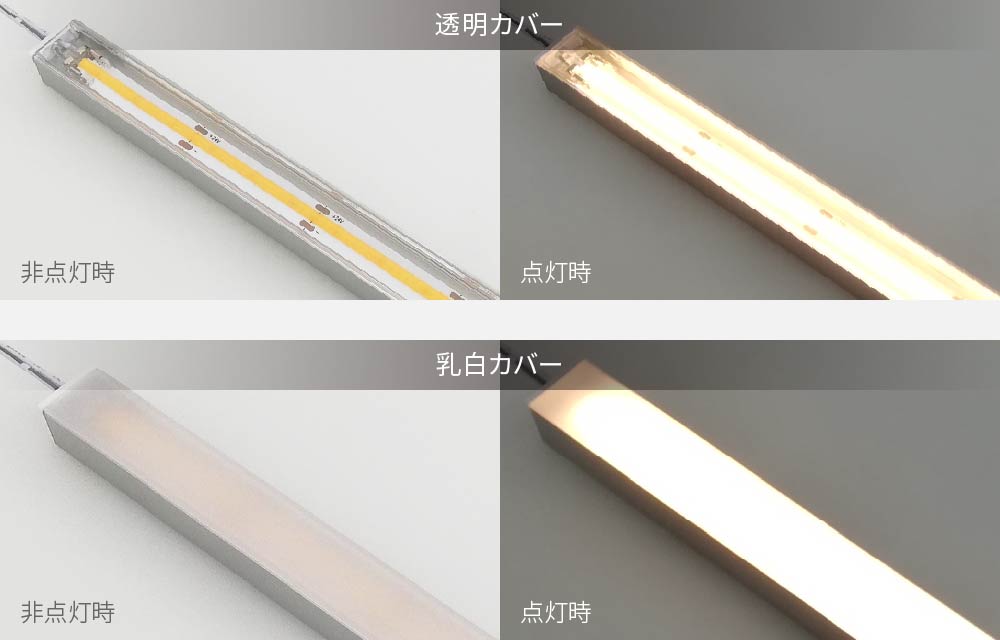

アルミフレーム+F360シリーズ

F360シリーズは、従来のLEDテープ特有の光と光の間隔が無くなったドットレス点灯の最新スタンダードモデルです。アルミフレームの中でも全体に満遍なく発光することで非常に高い輝度で発光します。透明カバーを使用した場合は本来のくっきりとしたライン点灯、乳白カバーを使用した場合は輝度はそのままに柔らかい光を演出することができます。

F360チップのイメージ

ドットテープ D160 24V

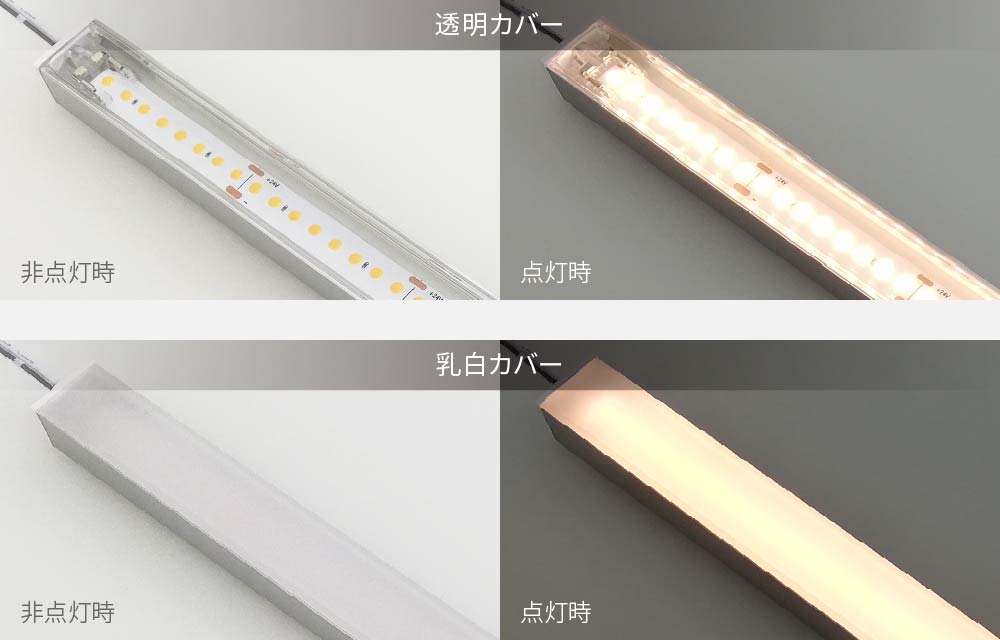

アルミフレーム+D160シリーズ

ドット有りタイプのオススメはD160シリーズです。LEDチップを円形のドーム状で加工したCOBテープで、発光箇所から180度の広角照射で全体を照らします。ドット点灯を活かしたい場合は透明カバー、ドット点灯を目立たせたくない場合は乳白カバーといった使い分けができ、アルミフレームに取り付けた場合ならではの利点があります。

アルミフレーム+D160シリーズ

テープは半田付け不要のコネクタに対応

F360シリーズ、D160シリーズは半田作業不要なラインテープコネクタが取付られます。

ラインテープコネクタ単色

アルミフレーム+ラインコネクタ

ラインテープコネクタは幅11.6mm、厚み3.3mmとコンパクトな設計になっているため、LEDテープに取り付けたままでも問題なく貼り付けられます。さらに手間のかかる半田付け作業も不要で、現場でアルミフレームを設置する際に非常に相性が良いです。

アルミフレーム+ラインコネクタ

おすすめアルミフレームの紹介

LGJ1913はアルミのベースを統一化。フラットやドームなど複数カバーを用意しています。

アルミフレーム LGJ1913シリーズ

LGJ1913Aオススメ LGJ1913Cオススメ LGJ1913Dオススメ

LGJ1913シリーズはこの他にレンズ型円型がございます。

アルミフレーム+ラインコネクタ

LEDテープのみであればいずれのアルミフレームでも使用可能ですが、中でもラインテープコネクタを併用できる"LGJ1913シリーズ"をおすすめします。フレーム幅がやや広いためラインテープコネクタを接続したLEDテープが問題なく収まり、さらにカバーの種類も豊富なため点灯の仕方を設置場所に合わせてお選び頂けます。

▼IP66(チューブ防水)、IP67(高耐防水)を取り付ける場合

IP66、IP67のLEDテープを取り付けるとアルミフレームの上から少しはみ出るため、カバーの高さにゆとりのあるCドーム型D四角型E円型のいずれかをご利用ください。また、防水タイプの先端は幅が広く、アルミフレームのエンドキャップは取り付けられません。

※IP67の裏面には両面テープがありません。フレームに固定する際は金属、シリコーンゴムに対応した接着剤を使用して下さい。

IP66をLGJ1913に取り付け

IP66はカバーを取り付けてもピッタリと収まります。

IP67をLGJ1913に取り付け

IP67は配線部の幅とアルミ幅がほぼ同じです。カバーを取り付ける際は硬いので慎重に取り付けてください。

LGJ1913にラインテープを取付け

アルミフレームにラインテープを取付ける流れをご説明しています。
