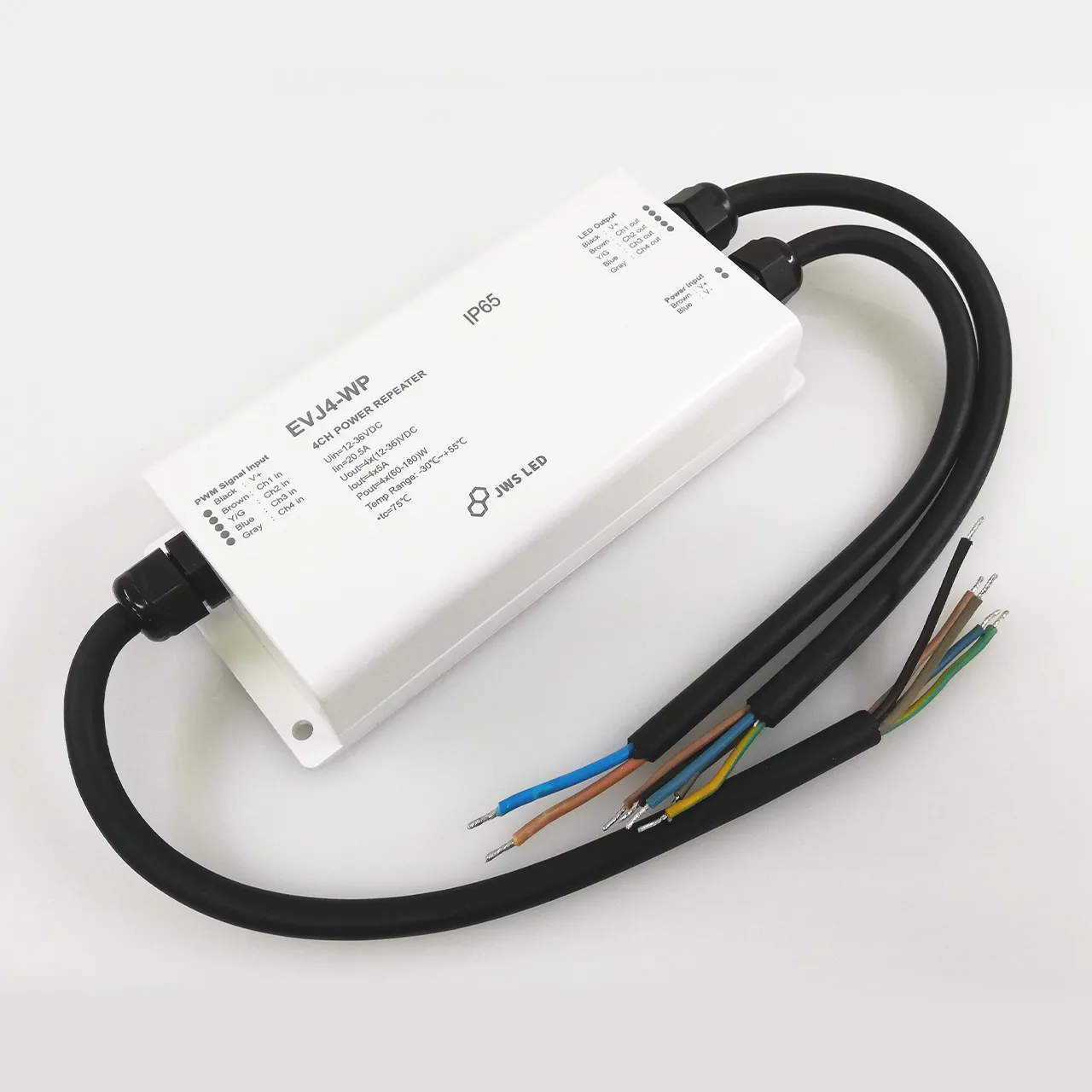

4チャンネルアンプ 防水防塵IP67

画像にマウスを合わせると拡大されます。


製品特徴

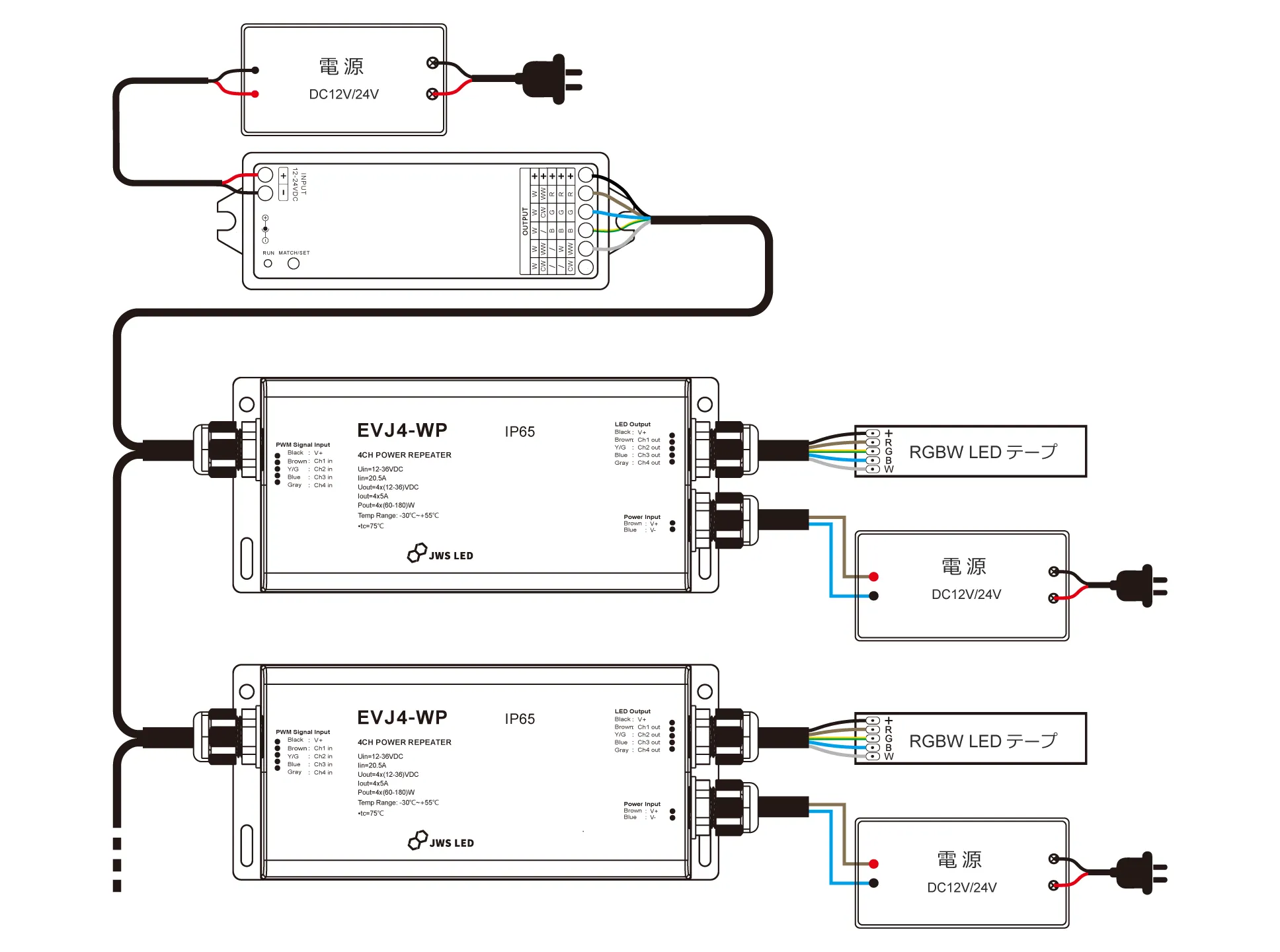

4チャンネルを備えたLEDテープライト用の防水防塵アンプです。アンプはコントローラー容量のみで賄えない長さ量のテープの同期制御をアシストします。最大4チャンネルでPWM信号の増幅をするので単色(1CH使用)、2色(2CH使用)、RGB(3CH使用)、RGBW(4CH使用)テープに利用できます。1つのコントローラーからアンプを連結配線してより多くのテープを一度に制御できます。

  • 防水防塵IP67
  • 4チャンネル
  • 出力容量20A

製品のお知らせ
  • コントローラー
  • アクセサリ

1.選択したLEDコントローラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

コントローラー設定等に関するサポートはメールのみとさせて頂いております。お問合せぺージよりご連絡を下さい。また、恐れ入りますが以下ケースはサポート外となり、対応は差し控えております。予めご了承をお願い致します。

  • 当社品(テープ、アンプ、電源等)以外の接続構成
  • IoTプラットフォームTuyaに関する設定・操作

1.選択したコントローラーのアクセサリは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

CHECK!アクセサリについて

ポートまとめキット: ワンタッチコネクタ3 x 3個、赤線(AWG18 8cm) 1本、黒線(AWG20 8cm) 5本

ポートまとめキットの内容

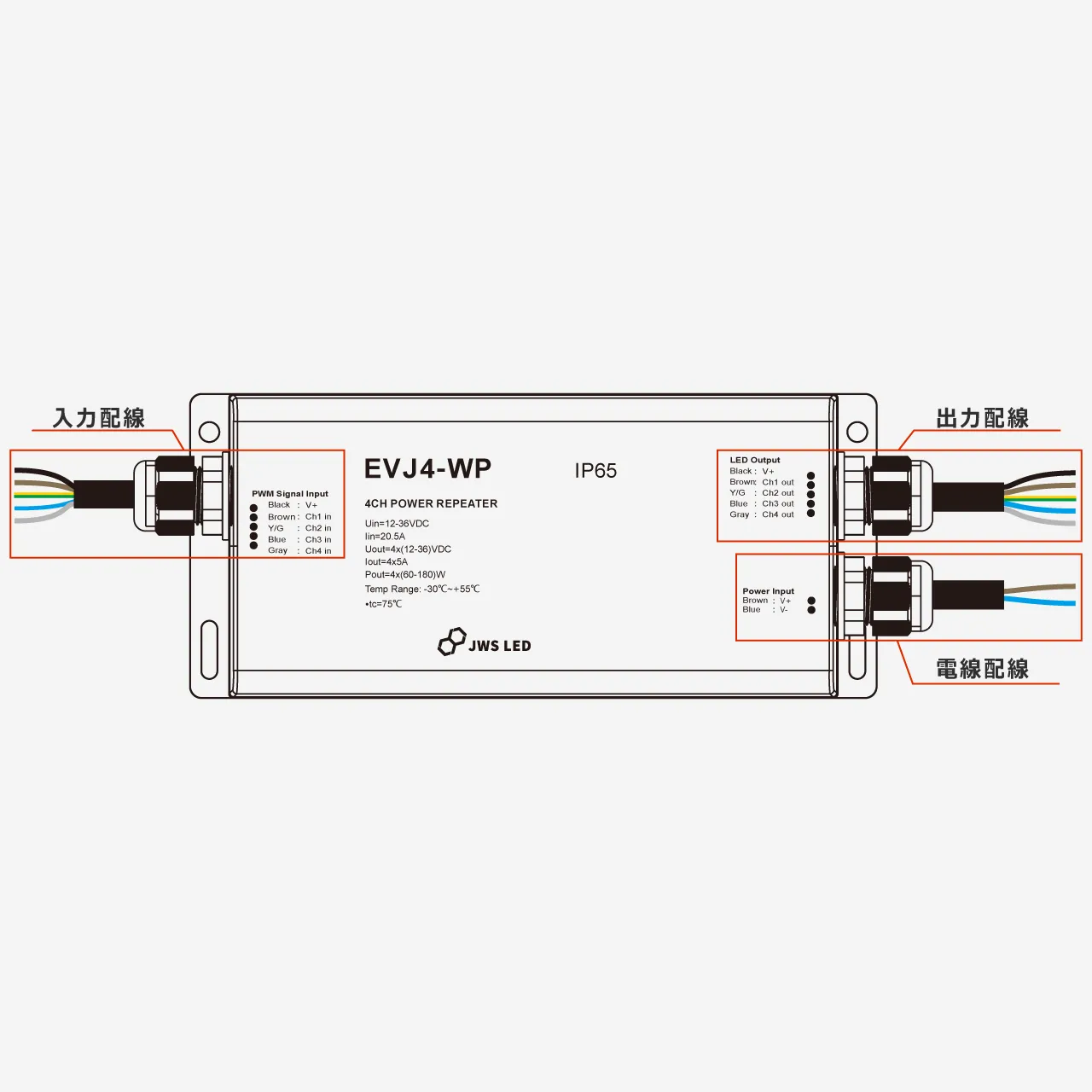

本体の説明

4チャンネルアンプ 防水防塵

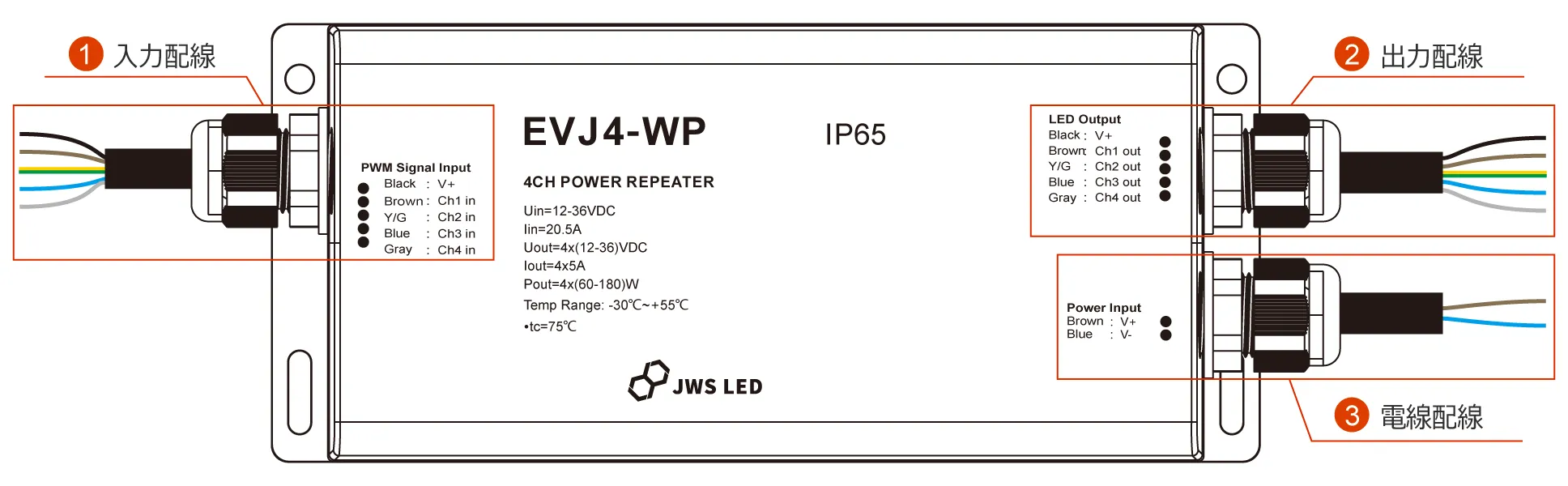

項目 イメージ 説明
①入力配線 配線

入力側の+共通線(黒)、-極性線(茶,黄&緑,青,灰)はコントローラーからの信号受けとります。信号増幅処理をして出力側へ接続するテープへ供給を行います。

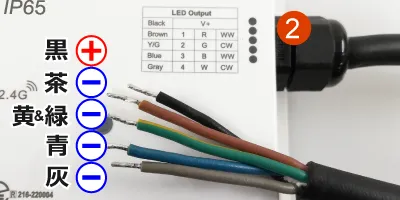

②出力配線 出力配線

出力側の+共通線(黒)、-極性線(茶,黄&緑,青,灰)にテープライトを接続します。コントローラーからの信号を供給します。-極性の各ポートは5Aまで、合計20Aの容量を供給できます。

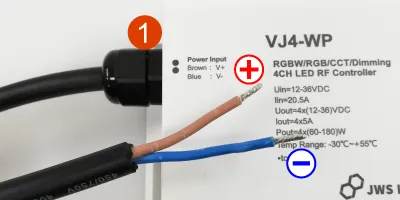

③電源配線 電源配線

アンプの電源線です。+が茶、-が青です。

仕様一覧

製品型名
EVJ4-WP
入力電源
DC12V-36V
最大負荷電流
20A ※5A/ポート(CH) x 4ポート
最大消費電力
60W(DC12V)、180W(DC36V)
出力ポート数
入力ポート、出力ポート共に+極性(1ポート:黒線)、-極性(4ポート:茶色線,黄&緑色線,青色線,灰色線)
電源配線
端子配線(+極性:茶色線、-極性:青線)
入力信号

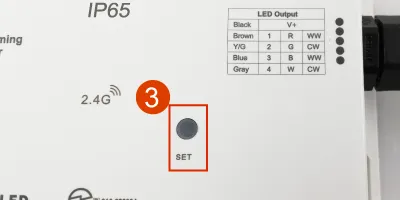

RF2.4GHz
本体寸法
縦78mm × 横176mm × 高さ38mm
動作温度
-30℃ ~ +55℃
IP保護等級
IP67
リモコン受信範囲
最大30m(障害物等を除く環境)
重量
135g
製造国
中国
