F360シリーズ 24V 6mm幅 ドットレス ラインテープ(COBテープ)

画像にマウスを合わせると拡大されます。

製品特徴 ラインテープとは

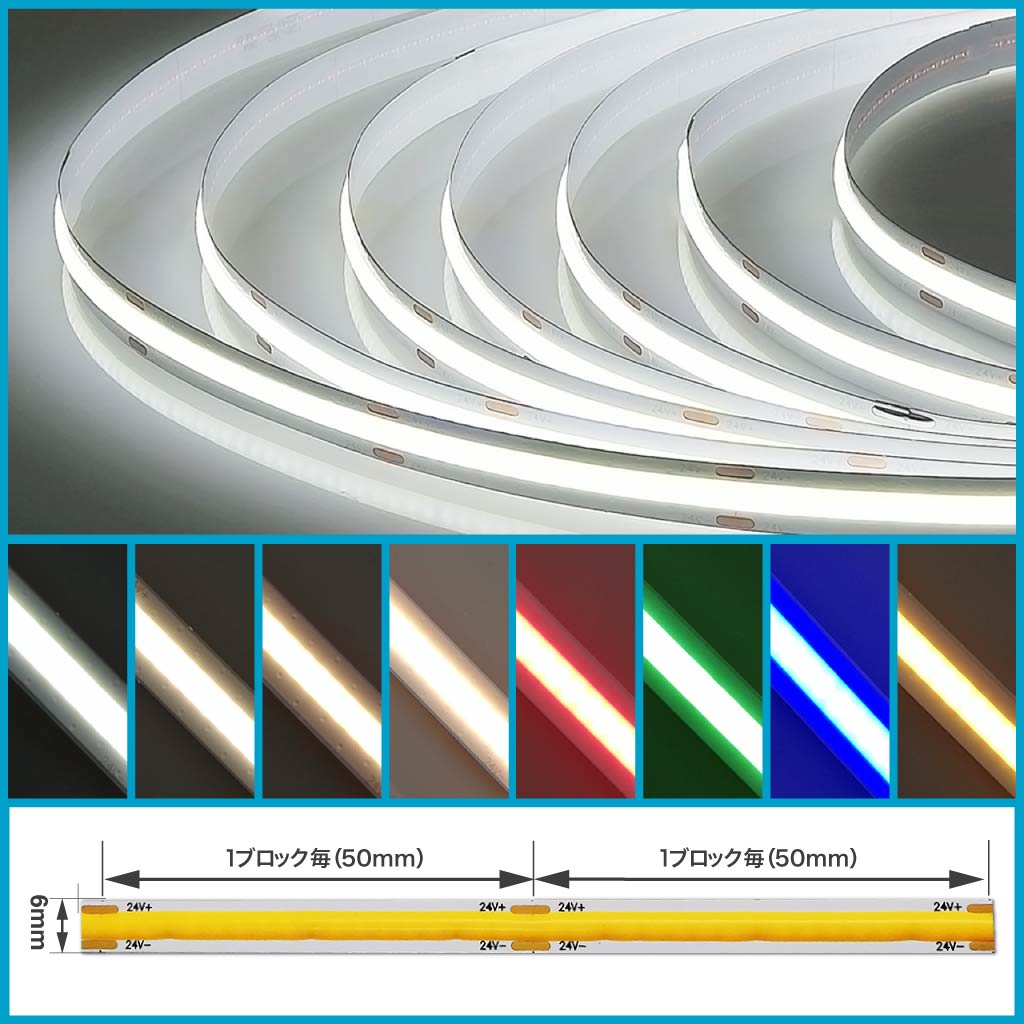

LEDラインテープライト F360シリーズは1mに360個LEDを実装したCOBテープライトです。COB方式によるLEDチップの密集実装と表面蛍光体ジェルにより点灯時には広角でキレイなライン照明を提供します。

  • 360leds/m
  • Ra90
  • 24V
  • 6mm幅
  • 1カット5cm

お知らせ LEDテープライト保護種類チューブ防水の取扱いに関して

2024年2月よりテープライトのチューブ防水タイプ(IP65~IP66)、テープライトの種類により保護優位性のある高耐防水IP67への移行&統合します。これに伴い製品種類によってチューブ防水を廃止とさせて頂くテープが御座います。また、一部製品は現時点に於きまして継続致します。

LEDテープライトの保護種類チューブ防水の取扱いに関して.pdf


製品の資料(PDF)

  • 本製品
  • サンプル品
  • 電源
  • コントローラー
  • アクセサリ

1.選択したLEDテープのカラーはLEDテープのカラーについて

2.選択したLEDテープの長さは製品型番について

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

テープ長さ価格区切りは10ブロック(単色:税込\1,089.- / カラー:税込\1,144.-)単位 ※例:11ブロック選択は20ブロック単価

3.選択したLEDテープの保護種類は保護種類について

4.選択したLEDテープの入力線は配線の延長について

5.選択したLEDテープの出力線は

数量に数字以外が入力されています。

1.選択したサンプルLEDのカラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

CHECK!サンプル品について

サンプル品は約10cmの非防水テープ線出し加工となります。

10cmサンプル

CHECK!点灯具合は"サンプル点灯キット DCクリップ・DC端子+電源"で確認

"LEDテープ"と"サンプル点灯キット+電源"で点灯具合を確認頂けます。

サンプルのテープ点灯向けクリップ&端子セット

注意サンプル品のご注文について

同種類で複数個ご注文はご控えお願いします。

1.選択した電源は

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

電源の選択方法

1.選択したお勧めコントローラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

1.選択したLEDアクセサリーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

接続例について

LEDテープの接続構成は5mより長いLEDテープ接続パターンを参考下さい。常時点灯、制御点灯のそれぞれに対して5m以下接続、5mより長い接続の構成例を説明しています。

仕様一覧

定格電源

DC24V

定格電流

0.33A/m

消費電力

8W/m

明るさ(ルーメン)

6000K:700lm/m、4000K:650lm/m、3000K:550lm/m、2700K:500lm/m

演色値

Ra≥90

最大直列連結長

500cm

カット単位

5cm

テープ寸法

非防水:幅6mm × 厚み2.2mm

基板色

白(基板白)

LED数

360leds/m (COBタイプ)

発光色

昼光色(6000K)、白色(4000K)、電球色(3000K,2700K)、赤(ピンク赤)、緑(ライム緑)、青、黄(橙色)
※赤色はピンクっぽい赤、緑色はライム緑、黄色は橙色に近い発光色

防水保護等級

非防水: IP20相当

入出力線

入力: DCジャック(内径2.1mm、外径5.5mm(センター+極性))・出力: 配線無し ※標準

寿命

25,000時間以上
※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。

照射角度

180度

動作温度

−25℃ 〜 +40℃(氷結・結露無きこと)

保存環境

−40℃ 〜 +60℃(氷結・結露無きこと)

適合規格

ROHS2指令対応

製造国

中国

同梱品

入力線、出力線のDCケーブルには対となるオスまたはメスのケーブルを付属
