D160シリーズ 12V 10mm幅 LEDドットテープ（COBテープ）
画像にマウスを合わせると拡大されます。
製品特徴

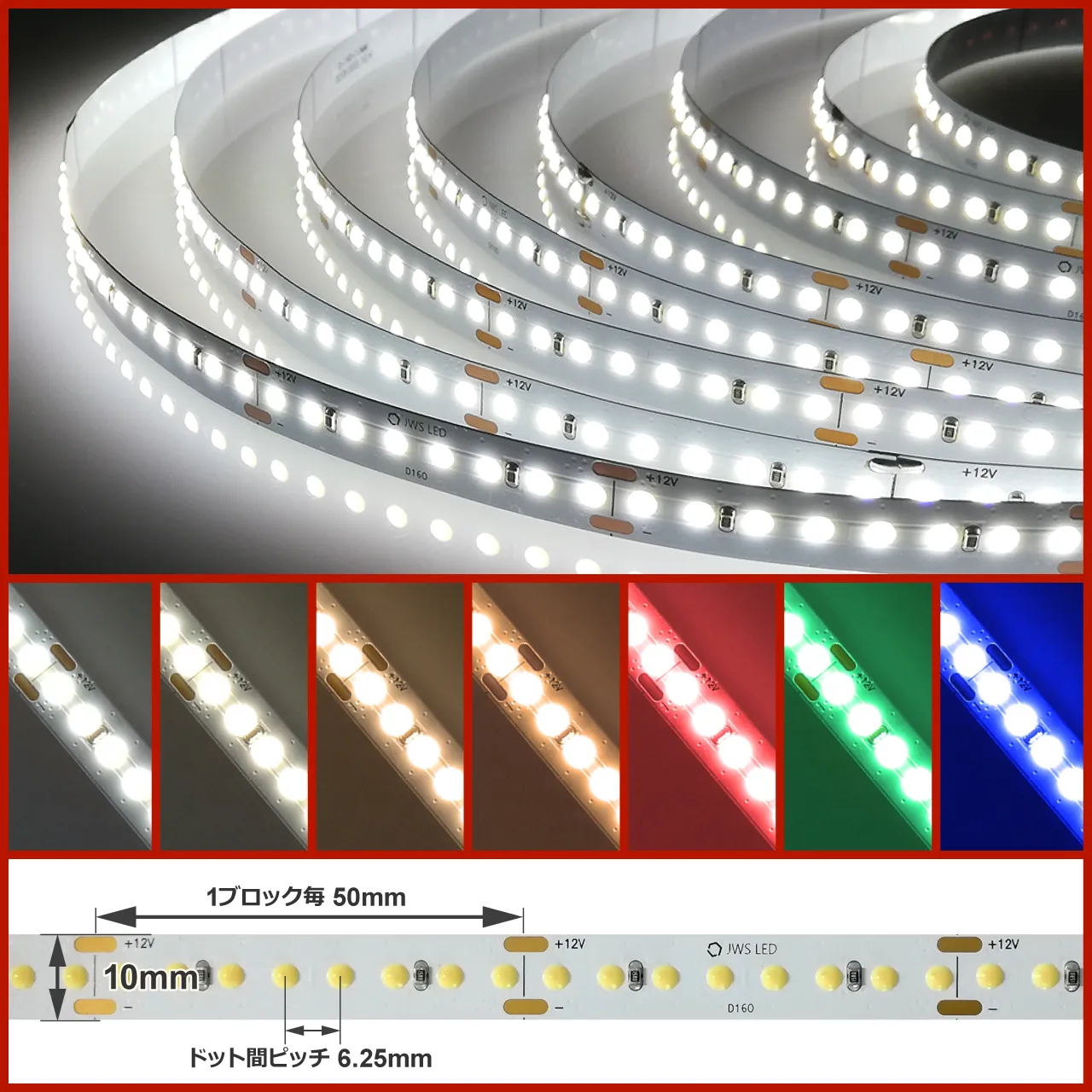

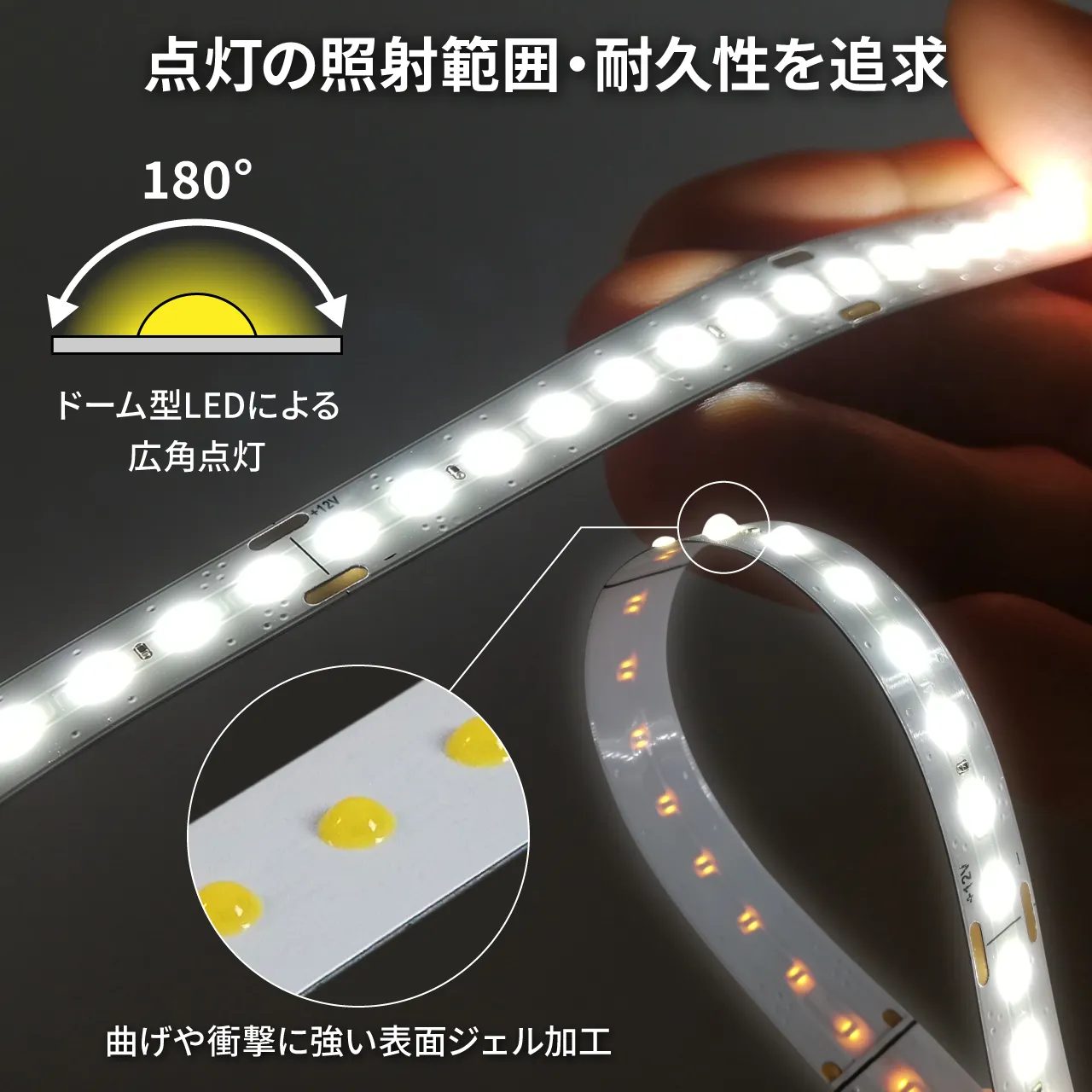

LEDドットテープ12Vはテープ上にLEDチップを直実装したCOBテープライトです。テープには1mあたり、160個のドットを形成しており、発光時には円ドーム形状のドット全面全周が照射角180度で鮮やかに点灯します。COBタイプの為、強度に優れ、価格も抑えられております。
- 160leds/m
- 12V
- 10mm幅
- 1カット5.0cm
D160シリーズ LEDドットテープの販売を開始しました。
- 本製品
- サンプル品
- 電源
- コントローラー
- アクセサリ
1.選択したLEDテープのカラーはLEDテープのカラーについて
2.選択したLEDテープの長さは
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格
3.選択したLEDテープの保護種類は保護種類について
4.選択したLEDテープの入力線は配線の延長について
5.選択したLEDテープの出力線は
1.選択したサンプルLEDのカラーは
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格
サンプル品について
サンプル品は約10㎝の非防水テープ線出し加工となります。
点灯具合は"LEDテープサンプル＋DCクリップ＋電源"で確認
"LEDテープ"と"DCクリップ＋電源(12V 1.5A)"で点灯具合を確認頂けます。
サンプル品のご注文について
同種類で複数個ご注文はご控えお願いします。
1.選択した電源は
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格
LEDテープ点灯動画
接続例について
D160 160leds/m 12V テープの接続例はF360ラインテープ 12Vと同じです。写真内のテープをD160 160leds/mに置き換えて下さい。
仕様一覧
定格電源
DC12V
定格電流
約0.67A/m
消費電力
8W/m
明るさ(ルーメン)
600～750lm/m
※2700K:600lm/m、3000K:650lm/m、4000K:700lm/m、6000K:750lm/m
演色値
Ra≥90
最大直列連結長
500cm
カット単位
5.0cm
テープ寸法１
非防水：幅10.0mm × 厚み2.2mm
テープ寸法２
チューブ防水：幅12.5mm × 厚み4.5mm
基板色
白(基板白)
LED数
160leds/m (COBタイプ)
発光色

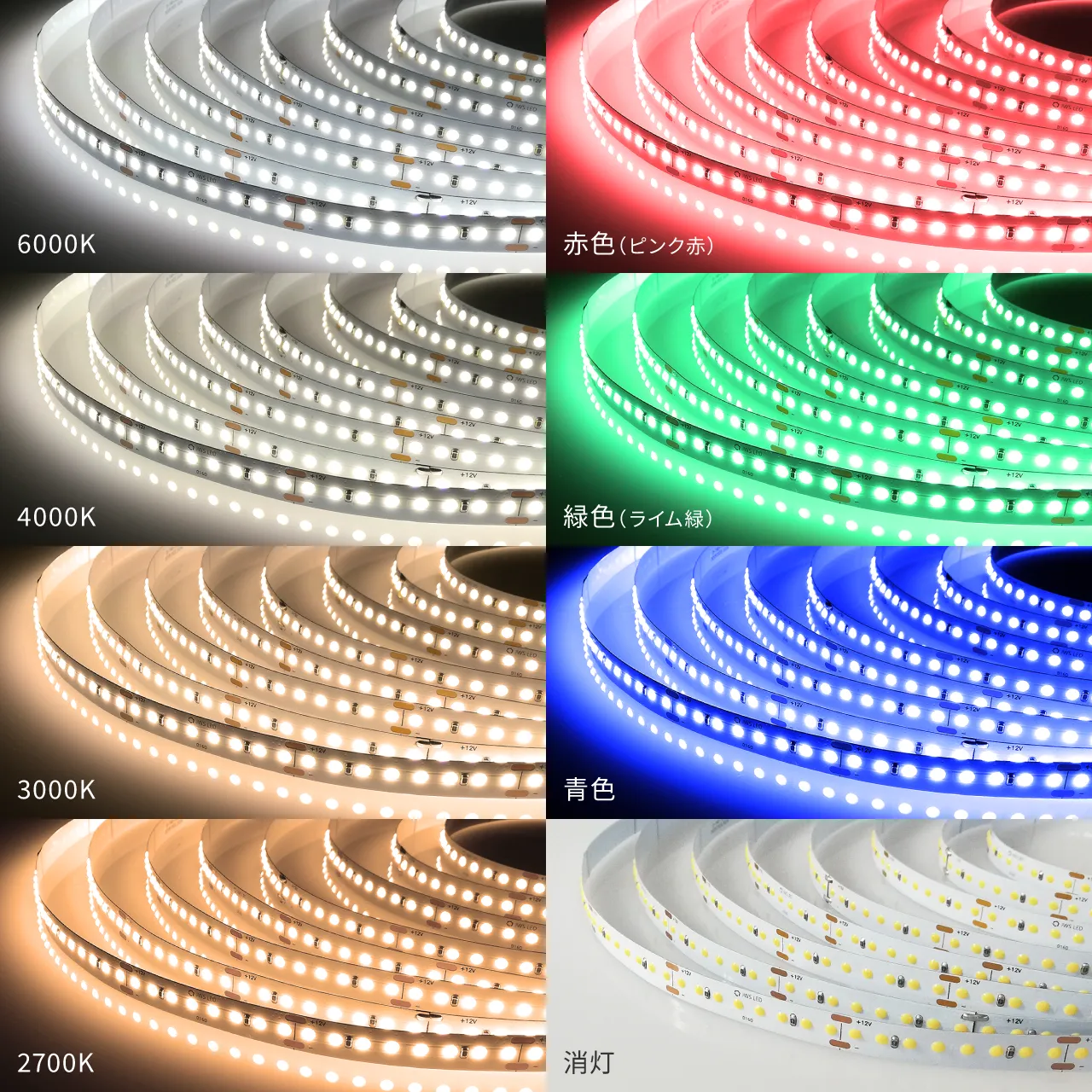

白色(6000K,4000K)、電球色(3000K,2700K)、赤(ピンク赤)、緑（ライム緑）、青
※赤色はピンクっぽい赤、緑色はライム緑に近い発光色
防水保護等級
非防水：IP20相当、チューブ防水：IP66相当
入出力線

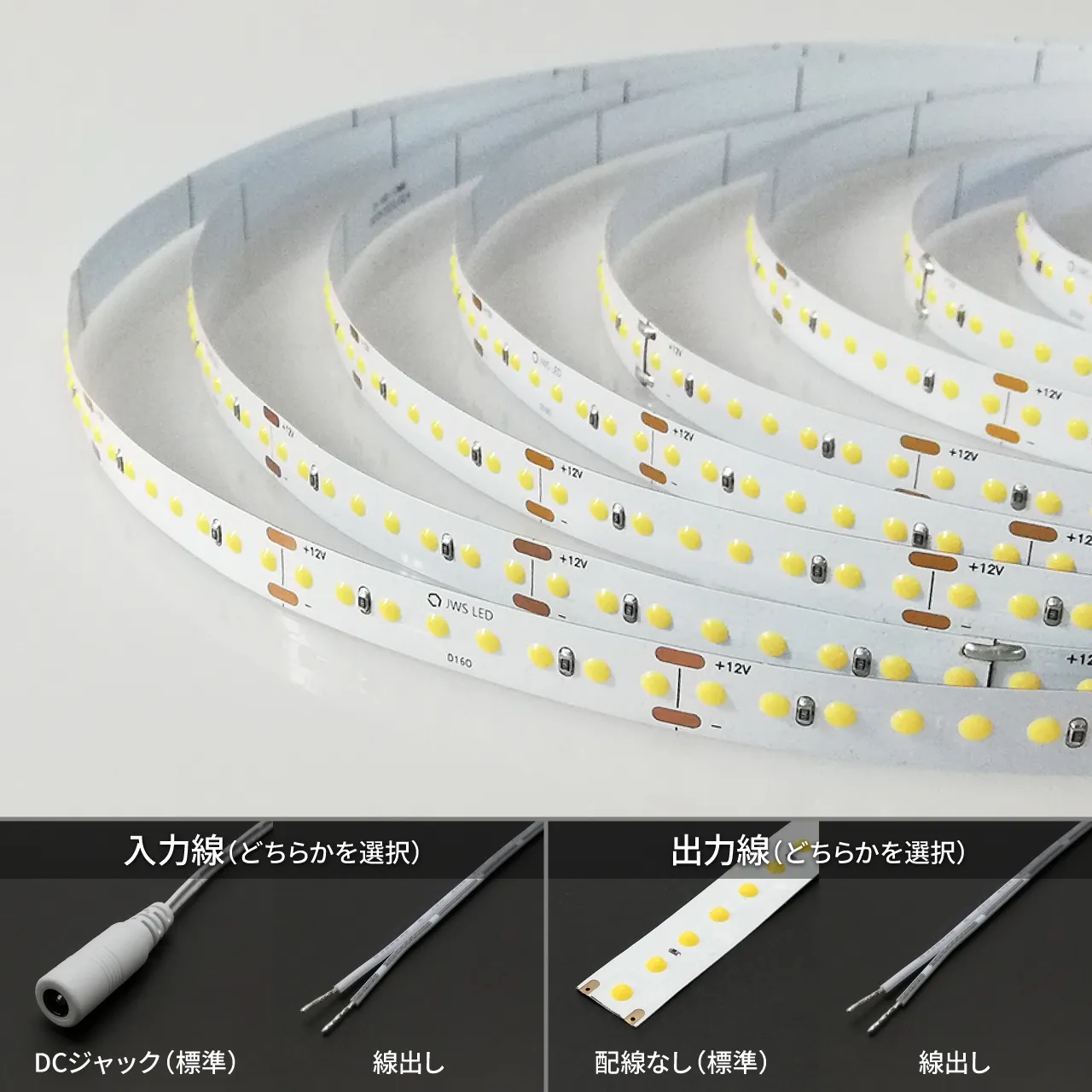

入力:DCジャック(内径2.1mm、外径5.5mm(センター＋極性))・出力:加工無 ※標準
寿命
25,000時間以上
※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。
照射角度
180度
動作温度
−25℃ 〜 +40℃(氷結・結露無きこと)
保存環境
−40℃ 〜 +60℃(氷結・結露無きこと)
適合規格
ROHS2指令対応
製造国
中国
同梱品
チューブ防水：50cm以下毎に固定クリップ各2個
入力線、出力線のDCケーブルには対となるオスまたはメスのケーブルを付属
関連製品次の製品と組合せた利用を推奨

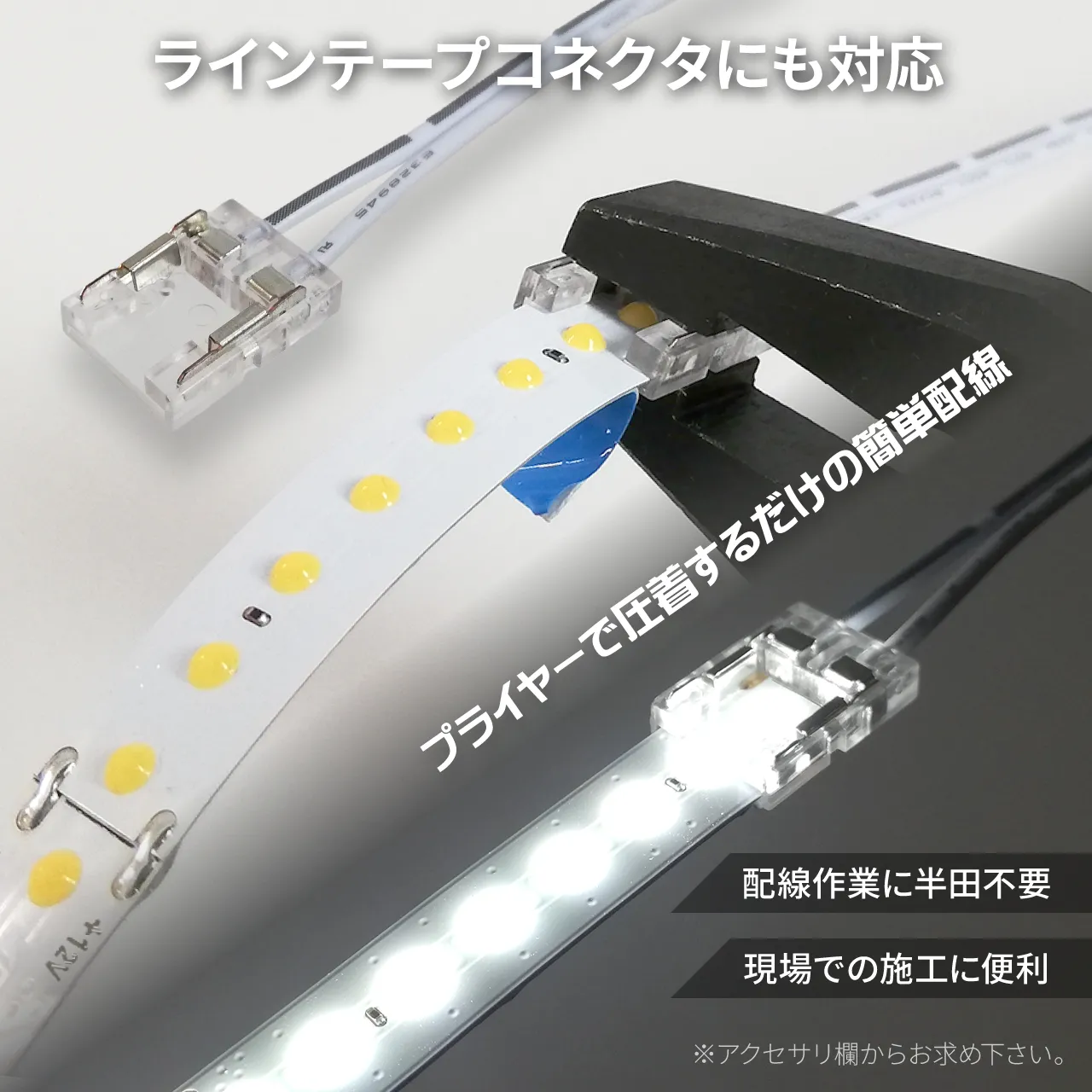

ラインテープコネクタ 10mm/8mm
