長さ指定ができる、曲がるLEDネオンライト

12V M2シリーズ LEDネオンライト単色「左右に曲がる極細のヘビ型」

画像にマウスを合わせると拡大されます。


製品の資料(PDF)

寸法図(155 KB) 仕様書(266 KB)

製品の共通事項について

お届け FAQ 保証事項 注意事項 電源の選び方

サービス案内

施工事例

  • 本製品
  • オプション
  • お勧めコントローラー
  • サンプル
  • サンプル電源

1.選択したLEDネオンのカラーは

2.選択したLEDネオンの長さは

10m・20mの販売についての詳細はこちら


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

3.選択したLEDネオンの入力線は

4.選択したLEDネオンの出力線は


数量に数字以外が入力されています。

1.選択したLEDネオンのオプションは


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

1.選択したお勧めコントローラーは


カート
製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

1.選択したサンプルLEDのカラーは


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

サンプル品について

  • ※長さ 15-20cm(6-8ブロック)で販売しております。
  • ※単色の入出力線は 入力線:20cmDCジャック / 出力線:末端処理無しのお出しになります。
  • 各種類につき1個までの販売になります。1種類につき複数個以上の注文がありましたら、キャンセルのご連絡をする場合があります。
  • ※サンプル品には レールクリップが2個同梱されております。
  • ※仕様上、 最小曲げ半径は150mmと設定されており、 それ以上曲げた場合には保証しかねます。

1.選択したサンプル電源は


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

サンプル品について

  • ※長さ 15-20cm(6-8ブロック)で販売しております。
  • ※単色の入出力線は 入力線:20cmDCジャック / 出力線:末端処理無しのお出しになります。
  • 各種類につき1個までの販売になります。1種類につき複数個以上の注文がありましたら、キャンセルのご連絡をする場合があります。
  • ※サンプル品には レールクリップが2個同梱されております。
  • ※仕様上、 最小曲げ半径は150mmと設定されており、 それ以上曲げた場合には保証しかねます。

製品概要

LEDネオンライトとは・・・

LEDネオンライトはLEDテープの粒々感が無く、綺麗なライン点灯をします。サイン看板やオブジェに使用できます。
専用のシリコンチューブにLEDテープライトを挿入したネオン菅のように点灯する製品で、防水規格の保護等級はIP68相当あり、様々なシチュエーションに対応できます。

製品概要

M2シリーズの寸法

2835 120leds/mを使用したLEDネオンライト。幅が8.5mmで高さが13.5mmのM1タイプより更に細いタイプです。本体は発光面に対して左右に曲げることができます。

製品概要

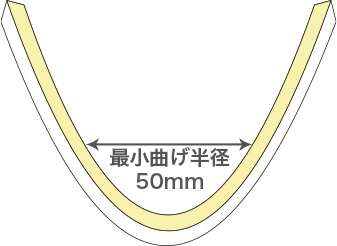

M2シリーズの最小曲げ半径

最小曲げ半径50mmのLEDネオンライトは、非常に曲げやすい構造になっています。

接続例について

LEDネオンライトと電源の簡単接続構成

LEDネオンライトと電源の簡単接続構成

製品概要

★ 短い接続(1m、5m)の接続例
12Vの電源とLEDネオンライトのみの簡単な点灯例。LEDネオンライトに電源を供給するだけで点灯します。

*LEDネオンライトに対して使用できる電源について、詳しくは電源の選び方を参照ください。

大容量電源を使用した接続構成

大容量電源を使用した接続構成

製品概要

★ 長い距離の接続(5m×2本)の接続例
LEDネオンライト1本の最大の長さは500cmまでです。1本500cmまでなら、スイッチング電源の最大許容電流の許せる限り何本でも接続できます。

大容量電源12V12Aを使用した場合、10mまで接続することができます。
29Aの電源の場合は、最大23mまで接続することができます。

*LEDネオンライトに対して使用できる電源について、詳しくは電源の選び方を参照ください。

使用関連製品

  1. 大容量電源12V12A

LEDコントローラーを使用した接続構成

LEDコントローラーを使用した接続構成

製品概要

★ 調光器付き(5m×1本)の接続例
LEDコントローラーを使用したLEDネオンライトの点灯例。

LEDコントローラーにLEDネオンライトを接続し、LEDコントローラーに電源を供給することで点灯します。
コントローラーの最大負荷電流値が6Aの為、最大5mまで接続することが出来ます。

*LEDネオンライトに対して使用できる電源について、詳しくは電源の選び方を参照ください。

コントローラーとアンプリピーターを使用した接続構成

コントローラーとアンプリピーターを使用した接続構成

製品概要

★ 調光器付き(5m×2本)の接続例
LEDコントローラーを使用したLEDネオンライトの点灯例。

LEDコントローラーにLEDネオンライトを接続し、LEDコントローラーに電源を供給することで点灯します。
コントローラーの最大負荷電流値が30Aの為、最大23mまで接続することが出来ます。

*LEDネオンライトに対して使用できる電源について、詳しくは電源の選び方を参照ください。

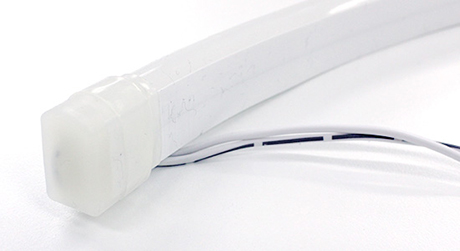

線出しについて

線出しについて

線出しについて

エンドキャップの下側から50cmほどの線が出力されています。下側から線が出力されていることによって、製品本体の右側に線をもっていきたい、左側に線をもっていきたいと、様々な角度から線を配らせることができます。また、末端同士を合わせることによって、ネオン間のつなぎ目が目立たないメリットもあります。

防水性について

通常の線材となり、長期間の屋外使用に適しておりません。屋外での使用を前提とする為にはエフコテープ等で保護処理を施して下さい。

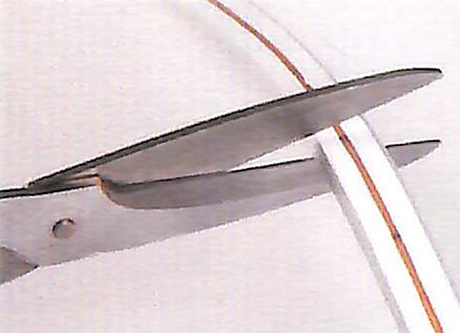

カット方法について

カット方法について

カットが可能な箇所

LEDネオンライトの発光部ではない箇所に、内部のLEDテープライトが見えている部分があります。そこには、LEDテープライトの各ブロックの区切り位置に黒色のラインが入っており、そのラインに沿ってカットが可能です。ご購入後に長さの調整が必要な場合は、このカット位置を参考にして調節してください。 ※ご購入後の長さ調整は「施工/加工/改造」に当たりますため、実施後は保証対象外となります。

カット方法について

1.ケーブルをハンダ付け

LEDネオンライト末端の本体をカットし、内部のLEDテープライトのハンダ箇所を剥き出しにします。ハンダしやすくしたあと、ケーブルをハンダ付けをします。

カット方法について

2.エンドキャップを通す

エンドキャップに切れ目、穴などを空け、そこにハンダしたケーブルを通します。

カット方法について

3.シリコンジェルで密封

エンドキャップの中と、LEDネオンライト末端にシリコンジェルを十分に塗布し、中に水が入らない様に完全に密封させ、乾燥させます。(素材によって乾燥時間は異なります)また、ジェルはシリコンゴムに接着可能な セメダイン スーパーX(推奨)等の接着剤を利用下さい。

※上記はカット加工方法の例です。当社にて加工出荷時には同様な手順ですが、エンドキャップ被せたネオンライトの下部分より配線出しをしています。

固定方法について

固定方法について

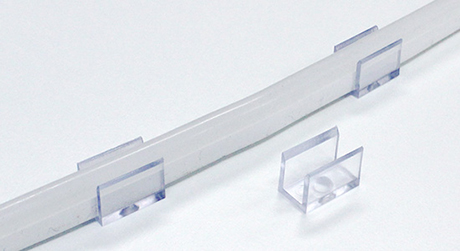

レールクリップ(直線)の使い方

専用のレールクリップを使用することで、直線の状態のLEDテープライトをそのまま固定することが出来ます。LEDネオンライトを這わせて固定したい箇所にレールクリップを固定し、LEDネオンライトを設置させます。

固定方法について

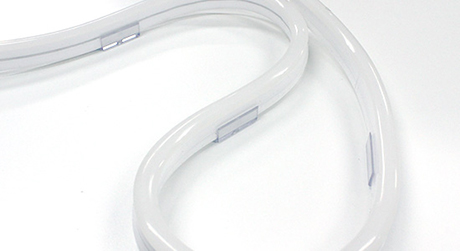

レールクリップ(曲線)の使い方

専用のレールクリップを使用することで、曲げた状態のLEDテープライトをその形状のまま固定することが出来ます。LEDネオンライトを這わせて固定したい箇所にレールクリップを固定し、その上からLEDネオンライトを取り付けるだけで簡単に曲線を表現することが出来ます。ネオンサインを作成したい場合には、レールクリップの使用をお薦めします。

指定できるLEDネオンライトの入出力線

入力線を選択して注文することができます。

  • 線出し

    線出し
  • DCジャック

    DCジャック

出力線を選択して注文することができます。

  • 末端処理無し

    末端処理無し
  • 線出し

    線出し
  • DCプラグ

    DCプラグ

同梱品

レールクリップ

レールクリップ

長さ
~50cm
~100cm
~200cm
~300cm
~400cm
~500cm
個数
2個
3個
6個
9個
12個
15個

仕様一覧

定格電源

DC12V

定格電流

約1mあたり1.0A

消費電力

1mあたり12W

ネオン寸法

幅8.5mm × 高13.5mm

素材

silicone

LEDタイプ

SMD2835 120leds/m

発光色

白(6500k-6700k)、電球色(2800k-3100k)、赤色・緑色・青色

照射角度

150度

防水保護等級

IP68相当

寿命

50,000時間以上

動作温度

-25〜+50℃(氷結・結露無きこと)

保管温度

-40〜+70℃(氷結・結露無きこと)

重量

約235g/m

製造国

中国
