F504シリーズ 12V 10mm幅 ドットレス ラインテープ(COBテープ)

F504シリーズ 12V 10mm幅

画像にマウスを合わせると拡大されます。

製品特徴 ラインテープとは

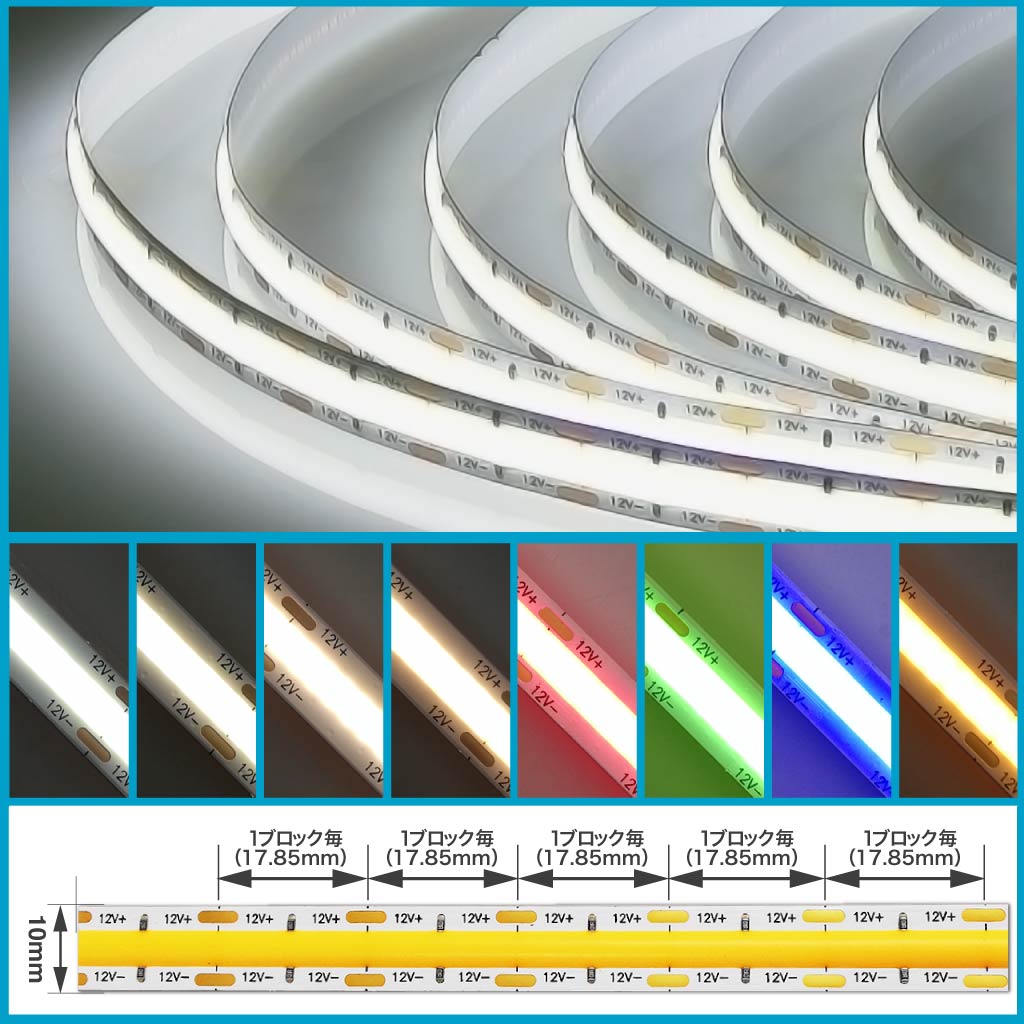

F504シリーズ LEDラインテープは1mあたり504個ものLEDチップを実装した明るさ重視のCOBテープです。 LEDチップをピッチ1.98mmの狭幅でテープ上にLEDを密集させており、明るく均一な光でライン照明を提供します。 ドーム状表面蛍光体ジェルにより光は広角の180度で拡散されます。

  • 504leds/m
  • Ra90
  • 12V
  • 10mm幅
  • 1カット1.785cm

製品の資料(PDF)

  • 本製品
  • サンプル品
  • 電源
  • コントローラー
  • アクセサリ

1.選択したLEDテープのカラーはLEDテープのカラーについて

2.選択したLEDテープの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

テープ長さ価格区切りは10ブロック(単色:税込\528.- / カラー:税込\572.-)単位 ※例:11ブロック選択は20ブロック単価

3.選択したLEDテープの保護種類は保護種類について

4.選択したLEDテープの入力線は配線の延長について

5.選択したLEDテープの出力線は

数量に数字以外が入力されています。

1.選択したサンプルLEDのカラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

CHECK!サンプル品について

サンプル品は約10cmの非防水テープ線出し加工となります。

10㎝サンプル

CHECK!点灯具合は"サンプル点灯キット DCクリップ・DC端子+電源"で確認

"LEDテープ"と"サンプル点灯キット+電源"で点灯具合を確認頂けます。

サンプルのテープ点灯向けクリップ&端子セット

注意サンプル品のご注文について

同種類で複数個ご注文はご控えお願いします。

1.選択した電源は

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

1.選択したお勧めコントローラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

1.選択したLEDアクセサリーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

接続例について

F504 12V テープの接続例はF360ラインテープ 12Vと同じです。写真内のテープをF504 12Vに置き換えて下さい。

仕様一覧

定格電源

DC12V

定格電流

1A/m

消費電力

12W/m

明るさ(ルーメン)

2700K:900lm/m、3000K:950lm/m、4000K:1000lm/m、6000K:1150lm/m

演色値

Ra≥90

最大直列連結長

500cm

カット単位

1.785cm

テープ寸法1

非防水:幅10mm × 厚み2.2mm

テープ寸法2

チューブ防水:幅12.5mm × 厚み4.5mm

基板色

白(基板白)

LED数

504leds/m (COBタイプ)

発光色

昼光色(6000K)、白色(4000K)、電球色(3000K,2700K)、赤(ピンク赤)、緑(ライム緑)、青、黄(橙色)
※赤色はピンクっぽい赤、緑色はライム緑、黄色は橙色に近い発光色

防水保護等級

非防水:IP20相当、チューブ防水:IP66相当

入出力線

入力:DCジャック(内径2.1mm、外径5.5mm(センター+極性))・出力:加工無 ※標準

寿命

25,000時間以上
※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。

照射角度

180度

動作温度

−25℃ 〜 +40℃(氷結・結露無きこと)

保存環境

−40℃ 〜 +60℃(氷結・結露無きこと)

適合規格

ROHS2指令対応

製造国

中国

同梱品

チューブ防水:50cm以下毎に固定クリップ各2個
入力線、出力線のDCケーブルには対となるオスまたはメスのケーブルを付属

こちらの製品の現象と原因・対策

ラインテープコネクタ F504 12V取付時の注意

原因
対策

F504シリーズ 12Vをラインテープコネクタに差込むと基板上の抵抗に接触してしまい、テープの不点灯を引き起こしてしまいます。
この為、F504シリーズ 12Vをラインテープコネクタに取付を行う際は"基板側を1.5~2mm長くカットして抵抗接触しない様に取付けて下さい。
