5050シリーズ 24V 10mm幅 120leds/m 単色 高耐防水IP67 「ハイエンド LEDテープ」

5050 ハイ 24V 10mm幅高耐防水

画像にマウスを合わせると拡大されます。


製品特徴

5050 120leds/m 24Vの高耐防水タイプです。1mあたり120個のLEDが実装されたテープ全体を透明度の高いシリコンで完全保護しています。水の侵入を防ぐ他、厚みのあるシリコンは強度にも優れており、屋外でご利用を頂けます。

  • 120leds/m
  • Ra80 高輝度
  • 24V
  • 12mm幅
  • 1カット5.0cm
  • IP67防水・防塵

製品の資料(PDF)

光学計測データ

光学計測データ

6000K 4000k 3000K 2700K

※計測データは非防水テープのレポートとなり、高耐防水は明るさがおよそ50~100LM下がります。


  • 本製品
  • サンプル品
  • 電源
  • コントローラー

1.選択したLEDテープのカラーはLEDテープのカラーについて

2.選択したLEDテープの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

3.選択したLEDテープの保護種類は保護種類について

4.選択したLEDテープの入力線は末端処理について

5.選択したLEDテープの出力線は

数量に数字以外が入力されています。

1.選択したサンプルLEDのカラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

CHECK!サンプル品について

サンプル品は約10㎝の防水テープ線出し加工となります。

10cmサンプル

CHECK!点灯具合は"サンプル点灯キット DCクリップ・DC端子+電源"で確認

"LEDテープ"と"サンプル点灯キット+電源"で点灯具合を確認頂けます。

サンプルのテープ点灯向けクリップ&端子セット

注意サンプル品のご注文について

同種類で複数個ご注文はご控えお願いします。

1.選択した電源は

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

1.選択したコントローラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

LEDテープ点灯動画

高耐防水テープの固定方法

高耐防水LEDテープライトは裏面に両面テープが張り付いていません。固定はシリコン固定クリップ(ST-010-FP チューブ幅12mm)、または専用アルミレール(WSJ1410)を使用して下さい。

シリコンクリップ(ST-010-FP チューブ幅12mm)で固定

固定チューブ幅12mm

※シリコン固定クリップはテープ50cm以下毎に2個付属されます。


専用アルミレール(WSJ1410)で固定

専用アルミレール(WSJ1410)

※アルミレールを使用するとたわむ事無く、真っ直ぐにテープが配置できます。

高耐防水の防水ケーブルとアダプタ電源DCプラグの接続

高耐防水のLEDテープライトをアダプタ電源で点灯させる場合は、防水ケーブルにプッシュ端子型DCジャックを取り付けて下さい。

防水ケーブルは線出しなので、アダプタ電源のDCジャックに差込みができません。プッシュ端子を押して被覆を3-4mm剥いた防水ケーブルを端子の奥に突き当たるまで差込んで下さい。(※赤線は赤のプッシュ端子口へ、黒線は黒のプッシュ端子口へ)差込後にプッシュ端子を放して配線を軽く引っ張り、しっかり挟まれていることを確認し、アダプタに接続して点灯させて下さい。

保護種類

非防水 IP20_03 ジェル防水 IP64-65_03 チューブ防水 IP65-66_03 高高耐防水 IP67_03

※保護等級はLEDテープライトの種類により、有るものと無いものがございます。
詳しい内容は 保護種類について ご参照して下さい。

高耐防水IP67 vs チューブ防水IP65-66

シリコンの厚み、透明度が違う

高耐防水IP67 vs チューブ防水IP65-66

高耐防水のシリコン厚みは1.5ミリでテープ基板全面をしっかり保護。使用しているシリコンはクリア性の高い材料で製品の見た目も良いです。チューブ防水はのシリコン厚みは0.5ミリで薄いです。チューブ色は乳白のタイプでクリアではありません。雨の侵入は防ぎますが、長期的には高耐防水を推奨。

製造工程が違う

高耐防水IP67製造工程が違う

シリコン材配合直後の柔らかい状態で専用の押出機によりテープとシリコンを同時に押出成形して一体化させています。

一体化した高耐防水はチューブ防水と異なり、テープの湾曲時に内部テープのズレ移動を起こさずしません。これによりテープの50cm毎の連結半田部など一か所への負担かけません。

IP67 試験報告書

IP67 試験報告書

上の画像をクリックすると拡大されます。

LEDラインテープ高耐防水は国際電気標準会議(IEC)で定められた保護のIP67に準じています。

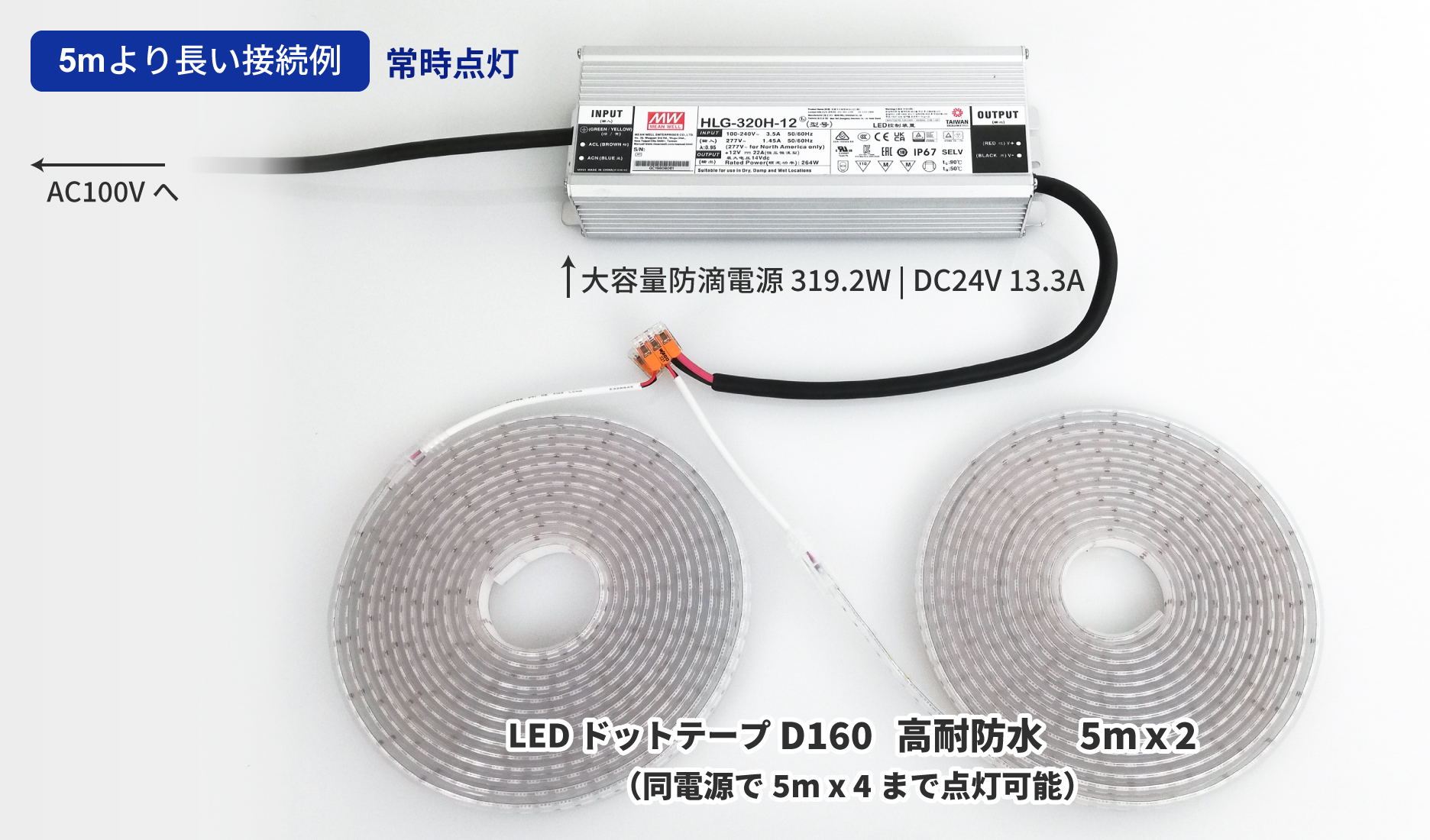

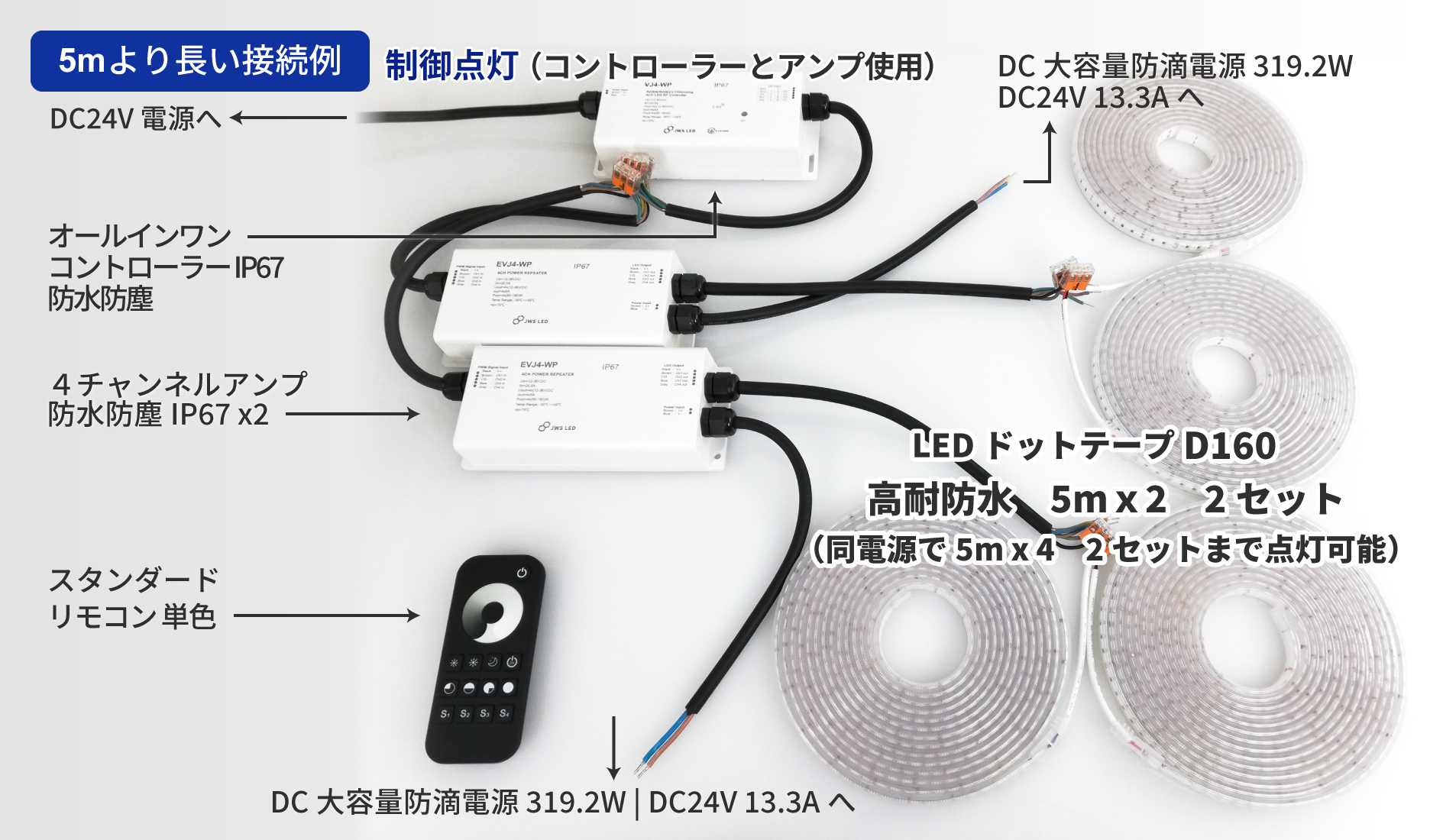

接続例について

5050 120leds/m 24V 高耐防水の接続例はF360ラインテープ 24V 高耐防水と同じです。写真内のテープを5050 120leds/m 24V 高耐防水に置き換えて下さい。

仕様一覧

定格電源
DC24V
定格電流
0.6A/m
消費電力
14.4W/m
明るさ(ルーメン)
2700K:1850lm/m、3000K:1850lm/m、4000K:1850lm/m、6000K:1850lm/m
※ルーメン値は非防水テープの数値を基準としています。高耐防水は明るさが上記値よりおよそ50~100LM下がります。
演色値
Ra≥80
最大直列連結長
500cm
カット単位
5cm
テープ寸法
幅12.0mm × 厚み 4.5mm
基板色
白(基板白)
LED数
5050SMD LED 120PCS/m LED実装ピッチ8.35mm
発光色
白色(6000K,4000K)、電球色(3000K,2700K)、赤、緑、青、黄
防水保護等級
高耐防水:IP67相当
入出力線
入力:線出し・出力:加工無 ※標準
寿命
25,000時間以上
※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。
照射角度
120度
動作温度
−25℃ 〜 +40℃(氷結・結露無きこと)
保存環境
−40℃ 〜 +60℃(氷結・結露無きこと)
製造国
中国
同梱品
50cm以下毎に固定クリップ各2個
