F360シリーズ 12V 10mm幅 ドットレス ラインテープ(COBテープ)

F360シリーズ 12V 10mm幅

画像にマウスを合わせると拡大されます。


製品特徴

LEDラインテープF360シリーズは1mあたり360個のLEDチップを2.77mmピッチでテープ基板上に実装したCOBテープライトです。
基板中心の表面チップの上はドーム形の蛍光体ジェルで均一コーティンされており、点灯時には180度の広角でムラの無く光るライン照明を提供します。

  • 360leds/m
  • Ra90
  • 12V
  • 10mm幅
  • 1カット2.5cm


  • 本製品
  • サンプル10cm
  • 電源
  • コントローラー

1.選択したLEDテープのカラーはLEDテープのカラーについて

2.選択したLEDテープの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

テープ長さ価格区切りは10ブロック(\495.-)単位 ※例:11ブロック選択は20ブロック単価

3.選択したLEDテープの保護種類は保護種類について

4.選択したLEDテープの入力線は末端処理について

5.選択したLEDテープの出力線は

数量に数字以外が入力されています。

1.選択したサンプルLEDのカラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

サンプル品について

LEDラインテープのサンプル

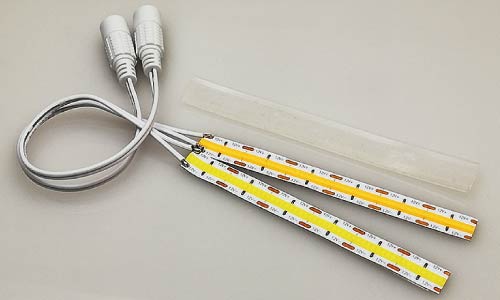

サンプル品は写真の様に"DCジャック+約10cmテープ"になります。
防滴用のシリコンチューブも付属します。

  • 電源は付属しません。電池BOXの電源を購入、または12Vアダプタのご用意をお願いします。
  • 各種類につき1個までの販売になります。1種類につき複数個以上の注文がありましたら、キャンセルのご連絡をする場合があります。

1.選択した電源は

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格
  • 電源アダプタ12V1.5A本テープ1mまで

    電源アダプタ12V1.5A本テープ1mまでの接続
  • 電源アダプタ12V5A本テープ5mまで

    電源アダプタ12V5A本テープ5mまでの接続
  • 大容量電源12V29A本テープ5mx4まで

    大容量電源12V29A本テープ5mx4までの接続

電源の詳細は12V電源一覧へご参考ください

1.選択したお勧めコントローラーは

カート
製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

製品概要

LEDラインテープ
(COBテープ)とは

極小チップ直接基板に取り付け

ラインテープ(F360等のシリーズ)の表面蛍光体ジェルコーティングの下にはLEDチップがテープ基板上に細かいピッチで配置されています。COBはチップを直接基板に実装する方式(COB:チップオンボード)です。LEDテープのCOB化により従来のSMD LEDテープでは難かしった連結した光の線での点灯(ライン照明)が実現できる様になりました。

COBテープとSMDテープの違い

LEDラインテープは壊れにくい仕様

これまでスタンダードのLEDテープはSMDタイプです。基板上に5050などLED部品を配置していました。部品を実装の為にLED実装ピッチに限界があり、ラインではなく点光源になっていました。COBテープは沢山のチップを細かく基板上に配置した上で更に高質な蛍光体ジェルコテーィングをしています。これにより均一な線の光で照射します。

LEDは演色性 演色値Ra90以上を標準使用

COB(チップオンボード)方式とは

光で物を照らす時に利用される指標である演色値はRa≥90を標準としています。これにより、LEDラインテープで照射されるものはより本来の色見で認識されることができます。商品ケース等に利用頂くと、ラインの均等な光と高い演色性で照らされる製品はより本来のキレイな見栄えで展示することができます。

幅、電圧、LED数、色の種類がシリーズで豊富

LEDラインテープの長さ

ラインテープは太さ10mm,8mm,6mmを用意、電圧は12V/24Vがあります。またF360は1mに360個のLEDで光る価格を抑えたリーゾナブルなタイプ。F504は1mあたり504個を実装しており、明るさ重視タイプです。同じラインテープシリーズで種類が多く、幅の違いなどでも同じ色で使用できます。

接続例について

LEDラインテープと電源の簡単接続構成

大容量電源を使用した接続構成

大容量電源を使用した接続構成

接続例内の製品

  1. 大容量電源12V29A

LEDコントローラーを使用した接続構成

仕様一覧

定格電源

DC12V

定格電流

0.83A/m

消費電力

10W/m

明るさ(ルーメン)

1100~1400lm/m
※2700K:1100lm/m、3000K:1200lm/m、4000K:1300lm/m、6000K:1400lm/m

演色値

Ra≥90

長さ

最大500cm

カット単位

2.5cm

テープ寸法1

非防水:幅10mm × 厚み2.2mm

テープ寸法2

チューブ防水:幅12.5mm × 厚み4.5mm

基板色

白(基板白)

LED数

360leds/m (COBタイプ)

発光色

白色(6000K,4000K)、電球色(3000K,2700K)、赤、緑(ライム緑)、青、黄(橙色)
※緑色はライム緑、黄色は橙色に近い発光色

防水保護等級

非防水:IP20相当、チューブ防水:IP66相当

入出力線

入力:DCジャック(内径2.1mm、外径5.5mm(センター+極性))・出力:加工無 ※標準

寿命

25,000時間以上
※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。

照射角度

180度

動作温度

−25℃ 〜 +40℃(氷結・結露無きこと)

保存環境

−40℃ 〜 +60℃(氷結・結露無きこと)

適合規格

RoHS2指令対応、CE認証、 UL認証

製造国

中国

同梱品

チューブ防水:10mm用固定パーツ(1mあたり3個)
