マジックLEDテープ 120LEDs/20ICs RGB+電球色 12V W3シリーズ

W3シリーズ 12VマジックLEDテープ

画像にマウスを合わせると拡大されます。


製品特徴

製マジックLEDテープW3は、1mあたり60個のフルカラーLEDと60個の電球色LED、20個の内蔵ICを搭載したLEDテープライトです。
フルカラーLEDとは別に電球色LEDを搭載することで、W1やW2で不可能な電球色での動きを表現できます。

  • RGB+電球色
  • 3LED毎の動き
  • 12V

製品の資料(PDF)

寸法図(180 KB)

製品のお知らせ
  • 本製品
  • お勧めコントローラー
  • 電源

1.選択したLEDテープのカラーはLEDテープのカラーについて

2.選択したLEDテープの長さは


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

3.選択したLEDテープの保護種類は保護種類について

4.選択したLEDテープの入力線は末端処理について

5.選択したLEDテープの出力線は


数量に数字以外が入力されています。

1.選択したお勧めコントローラーは


カート
製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

1.選択した電源は

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

LEDテープ点灯動画

製品概要

マジックLEDテープ
(ICテープ)とは

マジックLEDテープイメージ

LEDテープ上のRGB LEDや単色LEDを個別に動的に演出した場合にLED点灯を制御するICでコントローラーよ点灯に関する信号を送って制御する多彩な演出ができるLEDテープです。一般的なLEDテープではこの様な個別制御が行えない為、全一斉での点灯、点滅、フェード等の演出のみになりますが、マジックは光を流す、一部分のみ点滅させるなどより動的にコントロールできます。

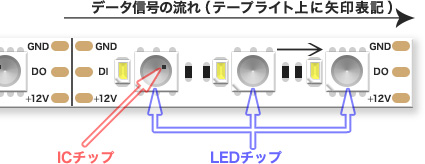

LEDを制御する
専用ドライバIC

マジックLEDテープイメージ

制御ICは外付けタイプ(Separate式)と内蔵タイプ(Internal式)があります。現在の主流は内蔵タイプとなり、ICが小型化され、LED部品の中にICが配線されています。この様IC内蔵タイプにより、実装する部品点数は減り、生産コストの削減や故障確立の低下を実現しています。制御ICはWS2811や1903などがあり、各メーカーより類似したタイプのモデルがリリースされています。

マジックLEDテープ
種類が豊富

マジックLEDテープイメージ

5cm LED60個、IC20個(つまり5cm毎の3個LEDを1つのICで制御)がスタンダードですが、もっとピクセル数(制御できる単位)を小さくして鮮明な演出を行いたい場合にはLED60個、IC60個(つまりLED1個1個を制御)を用意しています。またRGBでは表現できない純白をRGBにプラスで実装したモデル、単色のみタイプ、RGB側面発光マジック、5V制御対応のモデルなど多種用意しています。

高輝度・高品質・高信頼性

マジックLEDテープイメージ

マジックLED点灯の長所を十分に引き出す為、使用しているLEDは高輝度です。市販されている一般的なマジックLEDテープと比べて輝度は高く、点灯させると鮮やかで透明感のある澄んだ光で発光します。LED部品、採用IC等の構成する部品から、LEDテープ生産まで一貫した工場で行っております。安定した色、仕様で製品をご提供しております。またRoHSやCE等の規格にも適合をしております。

接続例について

仕様一覧

定格電源

DC12V

定格電流

約1.3A(テープライト1m(LED 60個 + IC 20個))

消費電力

約16W(テープライト1m(LED 60個 + IC 20個))

長さ

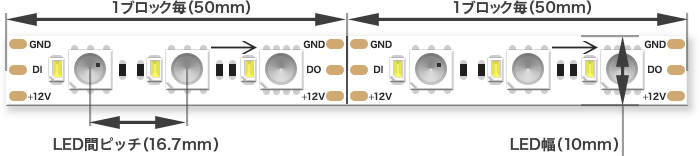

最大500cmまで カット単位5cmごと(1ブロック/3leds実装)

テープ寸法1

非防水、ジェル防水:幅10mm × 厚み2.5mm

テープ寸法2

チューブ防水、完全防水:幅12.5mm × 厚み4.0mm

基板色

白(基板白)

LED数

5050SMD LED 60PCS/m LED実装ピッチ16.7mm

ICチップ種類

WS2811相当

防水保護等級

非防水:IP20相当、チューブ防水:IP66相当、ジェル防水:IP65相当

入出力信号1

コントローラー側:緑:信号線、白:-(GND)線、赤:+12V線

入出力信号2

電源側 ⇒ 白:+12V線、灰(黒):-(GND)線 ※電源側のDCジャック:内径2.1mm、外径5.5mm

寿命

30,000時間以上

照射角度

120度

動作温度

-20〜+50℃(氷結・結露無きこと)

保存環境

-20〜+60℃(氷結・結露無きこと)

製造国

中国
