LEDテープライトの点灯を操作するコントローラー

マジックICコントローラーJMJ「131点灯パターン＋99レベル速度調整」

画像にマウスを合わせると拡大されます。

製品特徴

当社マジックLEDテープライトに使用できる専用コントローラーです。131の点灯パターンに対して99レベルの速度調整ができます。出力は2系統を備えており、IC数は最大2048個までサポートしています。また、別売のアンプ使用により更に出力系統が増やせます。

1.選択したLEDコントローラーは

コントローラーを使って複数本を長く点灯させる場合はこちらも参考下さい。

コントローラーに供給するアダプター用意します。

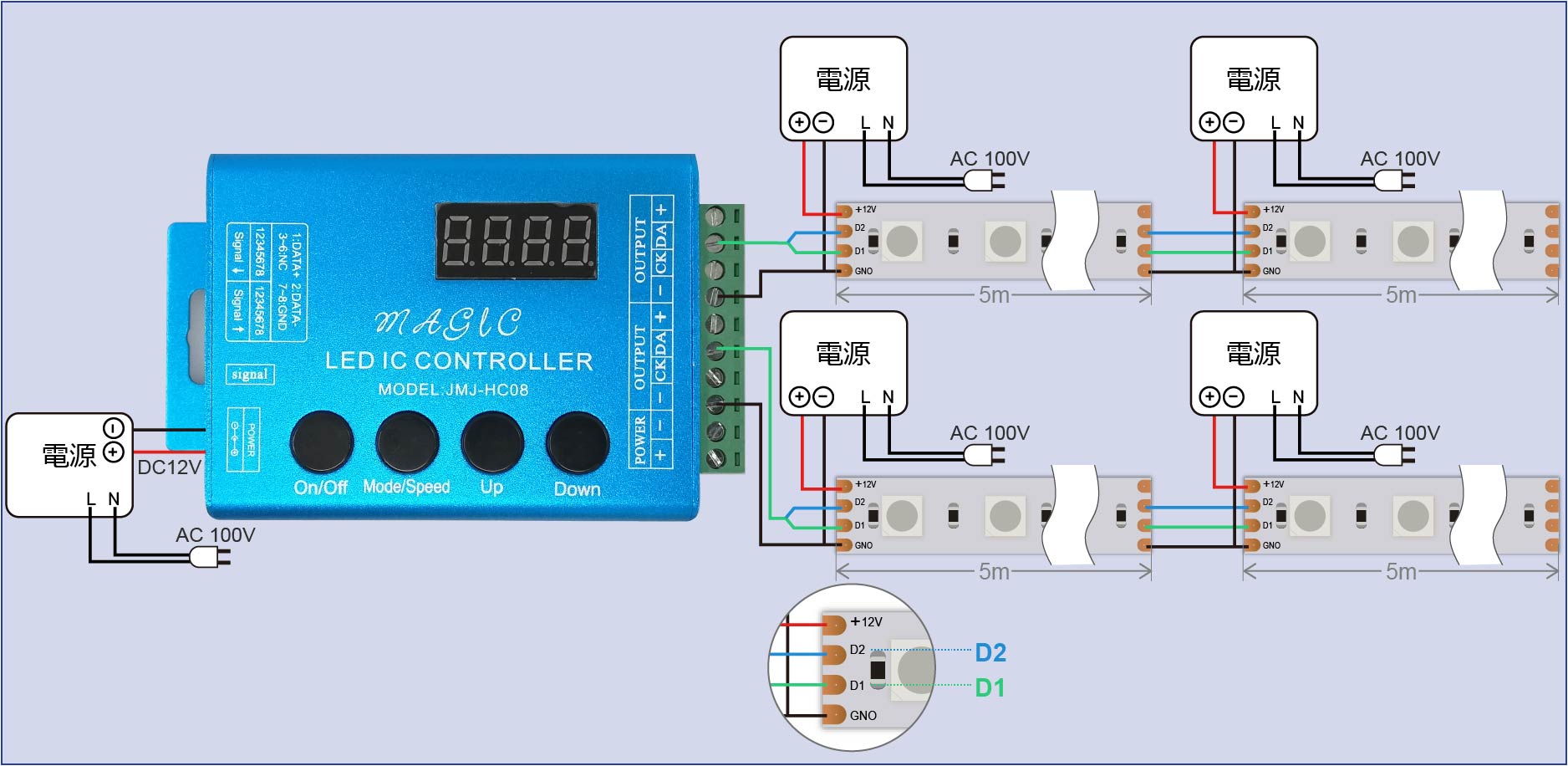

コントローラーのDAT(DATA)端子からテープへの接続はD1とD2を束ねて一つにして接続、一方でテープとテープの接続はD1はD1へ、D2はD2へ別々に配線をして下さい。
テープライトには5m毎に必ず電源を供給して下さい。

直列 1系統

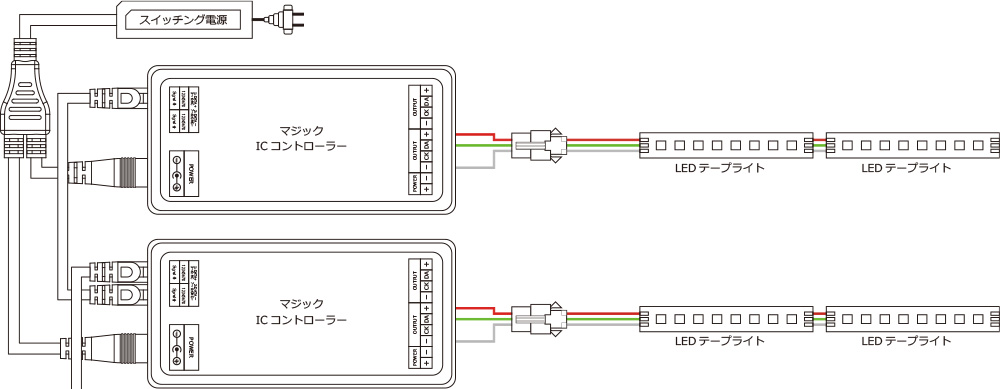

並列 2系統

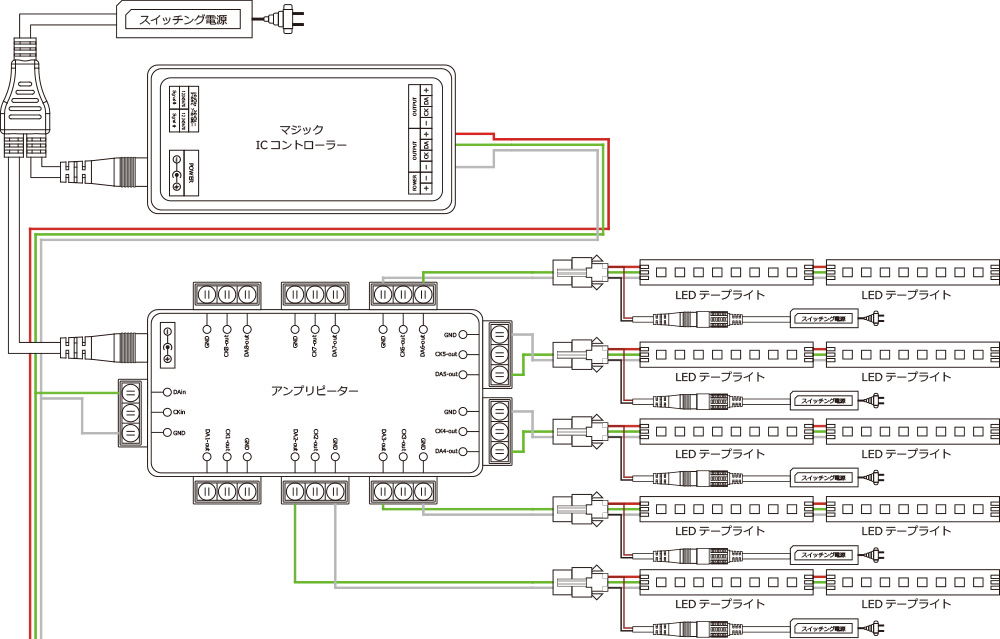

並列 8系統（アンプ使用）

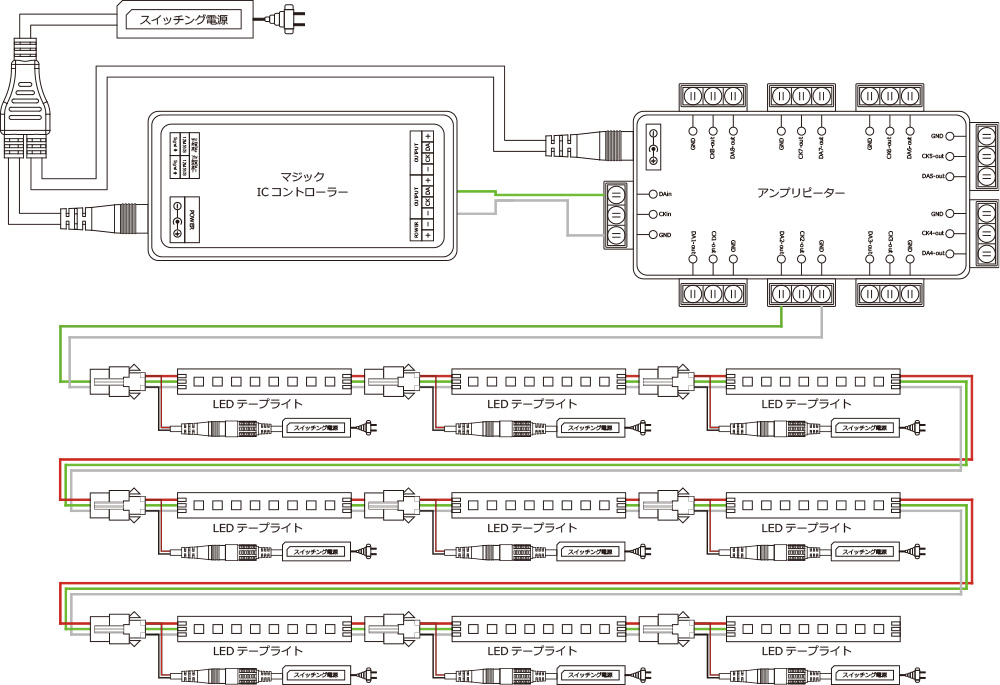

アンプのカスケード接続により、系統を更に増やすことができます。※アンプはコントローラーより送信される信号レベルの回復の役割です。コントローラーでサポートしているIC数(ピクセル数)が増加するわけではありません。

詳しくは以下も参考お願いします。

項目	ボタン		説明
① ON/OFFボタン			コントローラーの電源をオン/オフ切り替えるボタンです。
② Mode/Speedボタン			切り替えボタン（"1-133の点灯パターン選択"と"99段階のスピード調整"）
③ Upボタン			1‒133の点灯パターン選択、99段階のスピード調整のアップボタン
④ Downボタン			1‒133の点灯パターン選択、99段階のスピード調整のダウンボタン。

コントローラーのオンオフ

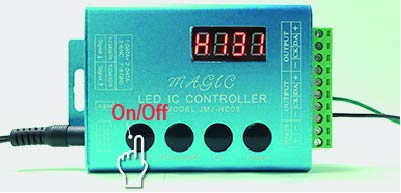

コントローラーのON/OFFボタンを押すとコントローラーがオンになります。もう一度押すと、コントローラーがオフになります。
コントローラーの点灯パターンの選択

コントローラーのMode/Speedボタンを押し、ディスプレイに"H131"などHと3桁の数字が表示されてる場合に点灯パターンの選択が行えます。点灯パターンは131＋2パターンあり、UpボタンとDownボタンで点灯パターンを選択できます。
・132番目のパターンは1‒131パターンの繰り返し点灯
・133番目のパターンは1‒131のどれかをメモリした点灯
コントローラーのパターンのスピード調整

コントローラーのMode/Speedボタンを押し、ディスプレイに"S‒01"などS‒と2桁の数字が表示されてる場合にパターンのスピード調整が行えます。スピード調整は1‒99の99段階あり、UpボタンとDownボタンでスピード調整できます。

マジックLEDテープ使用する上で、IC数の設定を行う必要があります。IC数の設定とはマジックLEDテープの長さをコントローラーに認識させることです。

元電源をオフにして下さい。オフの状態から、"Upボタン"と"Downボタン"を同時に押します。
マジックLEDテープが点灯し、ディスプレイに"0050"など4桁の数字が表示されます。(0003～2048)

この数字はマジックLEDテープの長さと比例するIC数になります。
On/Offボタンを押して、オフ状態にすることで設定を保存し終了します。次回On/Offボタンを押してオンにすることで設定したIC数の長さに合わせてマジックLEDテープが点灯します。

コントローラー点灯パターン133（H133）にはコントローラー内パターン1～131の中から選択した20パターンをメモリに登録し、H133として繰り返し再生できます。

元電源をオフにして下さい。オフの状態から、"Mode/Speedボタン"と"Upボタン"を同時に押します。
ディスプレイに"‒20‒"などハイフンに挟まれた2桁の数字（メモリ番号）が表示されます。(‒01‒ ～ ‒20‒)

UpボタンとDownボタンでメモリ番号を選択できます。メモリ1～メモリ20に登録するパターンを選択します。
"‒01‒"が表示されている状態でMode/Speedボタンを押してパターン画面（"H001"など）から登録するパターンを選択、またはスピード調整画面（"S001"など）から登録するスピードを選択します。パターンH000はnull値になります。メモリのパターンが選択されてない状態を指します。
On/Offボタンを押して、オフ状態にすることで設定を保存し終了します。次回On/Offボタンを押してオンにし、パターン133で再生した場合に設定した1‒20のパターンを繰り返します。
