24V F576シリーズ 10mm幅 ドットレス ラインテープ(COBテープ)

24V F576シリーズ 24V 10mm

画像にマウスを合わせると拡大されます。


製品特徴

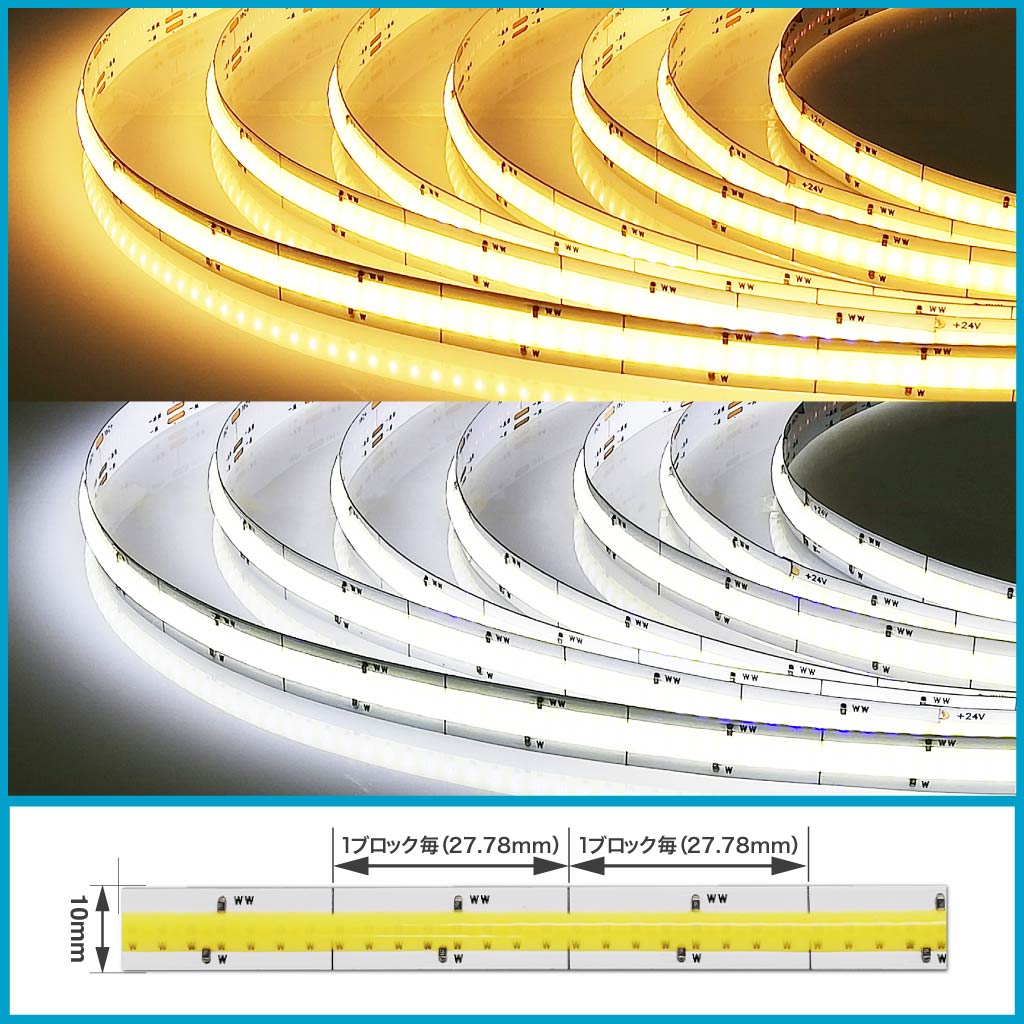

F576シリーズは白(6500K)と電球色(2700K)のLEDチップを交互にCOB方式で基板上に実装した2色タイプのCOBテープライトです。 各288個のLEDで1mに合計576個を使用しています。コントローラーで広い範囲の色温度をライン照明で提供できます。

  • 576leds/m
  • 24V
  • 10mm幅
  • 1カット2.778cm

製品の資料(PDF)

仕様書

  • 本製品
  • サンプル品
  • 電源
  • コントローラー
  • アクセサリ

1.選択したLEDテープのカラーはLEDテープのカラーについて

2.選択したLEDテープの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

テープ長さ価格区切りは10ブロック(\800.-)単位 ※例:11ブロック選択は20ブロック単価

3.選択したLEDテープの保護種類は保護種類について

4.選択したLEDテープの入力線は末端処理について

5.選択したLEDテープの出力線は

数量に数字以外が入力されています。

1.選択したサンプルLEDのカラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

CHECK!サンプル品について

サンプル品は約10㎝の非防水テープ線出し加工となります。

注意サンプル品のご注文について

同種類で複数個ご注文はご控えお願いします。

1.選択した電源は

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

1.選択したお勧めコントローラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

1.選択したLEDアクセサリーは


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

製品概要

LEDラインテープ
(COBテープ)とは

極小チップ直接基板に取り付け

ラインテープ(F360等のシリーズ)の表面蛍光体ジェルコーティングの下にはLEDチップがテープ基板上に細かいピッチで配置されています。COBはチップを直接基板に実装する方式(COB:チップオンボード)です。LEDテープのCOB化により従来のSMD LEDテープでは難かしった連結した光の線での点灯(ライン照明)が実現できる様になりました。

COBテープとSMDテープの違い

LEDラインテープは壊れにくい仕様

これまでスタンダードのLEDテープはSMDタイプです。基板上に5050などLED部品を配置していました。部品を実装の為にLED実装ピッチに限界があり、ラインではなく点光源になっていました。COBテープは沢山のチップを細かく基板上に配置した上で更に高質な蛍光体ジェルコテーィングをしています。これにより均一な線の光で照射します。

LEDは演色性 演色値Ra90以上を標準使用

COB(チップオンボード)方式とは

光で物を照らす時に利用される指標である演色値はRa≥90を標準としています。これにより、LEDラインテープで照射されるものはより本来の色見で認識されることができます。商品ケース等に利用頂くと、ラインの均等な光と高い演色性で照らされる製品はより本来のキレイな見栄えで展示することができます。

幅、電圧、LED数、色の種類がシリーズで豊富

LEDラインテープの長さ

ラインテープは太さ10mm,8mm,6mmを用意、電圧は12V/24V/5Vがあります。またF360は1mに360個のLEDで光る価格を抑えたリーゾナブルなタイプ。F504は1mあたり504個を実装しており、明るさ重視タイプです。同じラインテープシリーズで種類が多く、幅の違いなどでも同じ色で使用できます。

接続例について

5m以下の接続 制御点灯

5m以下の接続 制御点灯

接続例内の製品

  1. 電源アダプタ24V1A
  2. 電源アダプタ24V2.5A
  3. All in One コントローラー WTJ5
  4. スタンダードリモコン 2色

※上記は All in OneコントローラーWTJ5 使用時のテープ5mと電源24V 2.5Aの利用構成です。常時1色のA容量となる約0.42A/mで色温度変化をします。別コントローラー 4ツマミ 2色 VJ2-K-RTJ2 は操作によって最大2色のA容量約0.84A/mになるので、同電源の場合はテープ長さ2.5mにして下さい。

5mより長い接続 制御点灯

仕様一覧

定格電源
DC24V
定格電流
約0.84A/m ※2色点灯時
約0.42A/m ※1色(2700K or 6500K)点灯時
消費電力
約20W/m ※2色点灯時
約10W/m ※1色(2700K or 6500K)点灯時
明るさ(ルーメン)
1300~2500lm/m
※2700K:1300lm/m、6500K:1600lm/m、全点灯:2500lm/m
演色値
Ra≥80
最大直列連結長
500cm
カット単位
2.778cm
テープ寸法1
非防水:幅10.0mm × 厚み2.2mm
テープ寸法2
チューブ防水:幅12.5mm × 厚み4.5mm
基板色
白(基板白)
LED数
576leds/m(COBタイプ)
発光色
白色(6500K)+電球色(2700K)
防水保護等級
非防水:IP20相当、チューブ防水:IP66相当
入出力線
入力:線出し・出力:末端処理無し ※標準
寿命
25,000時間以上
※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。
照射角度
180度
動作温度
−25℃ 〜 +40℃(氷結・結露無きこと)
保存環境
−40℃ 〜 +60℃(氷結・結露無きこと)
適合規格
ROHS2指令対応
製造国
中国
同梱品
チューブ防水:50cm以下毎に固定クリップ各2個
入力線、出力線のコネクタケーブルには対となるオスまたはメスのケーブルを付属
