LEDアルミフレーム LPJ1715B 四角型「棚、壁、天井どこでも取付け万能」

LEDアルミフレーム LPJ1715B 四角型

画像にマウスを合わせると拡大されます。

製品特徴

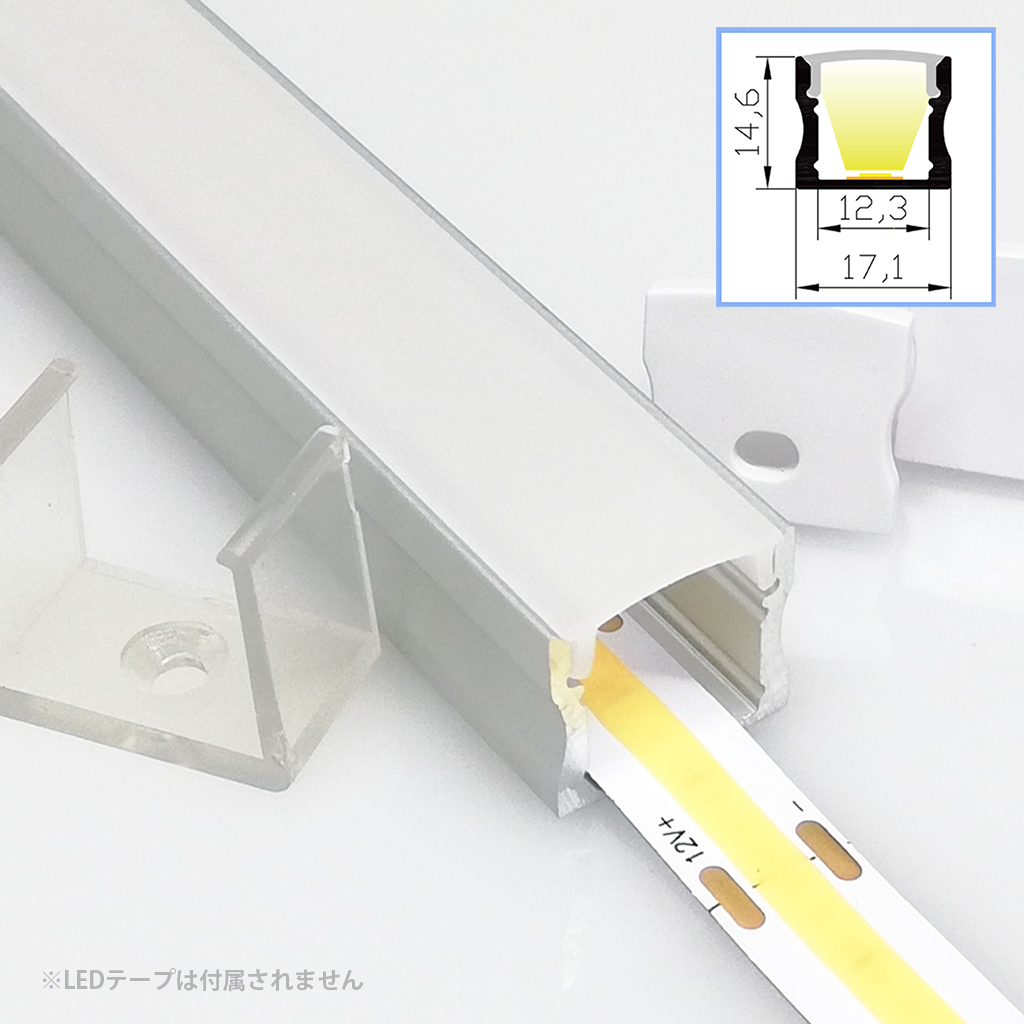

フレーム高さ14.6mmと奥行きがある四角型タイプです。テープライト光源より発光面となる乳白カバーまでの深い距離により、光はカバー全面へ拡散し、均等に照らします。光源幅は12.3mmで標準的な10mm幅の5050テープ、LEDラインテープを利用できます。


製品の資料

  • セット品
  • 単品
  • アクセサリ
  • サンプル品

1.選択したLEDアルミフレームの種類は

2.選択したLEDアルミフレームの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

アルミフレーム価格は100cm単位 ※例:101cmは200cm単価。型名末の数字3桁が長さ(cm)を表しています。

長物10~100cm以下はヤマト宅急便、長物101cm~は佐川急便を使用します。送料が異なりますので商品送料ページを参照下さい。

数量に数字以外が入力されています。

CHECK!セット品には以下アクセサリが付属

セット(レール、カバー) + エンドキャップ(穴有、穴無 各1個) + レールクリップ(プラスチック 2個 ※50cm以下毎)

レール


エンドキャップ穴有 エンドキャップ穴無


レールクリップ

1.選択したLEDアルミフレームの種類は

2.選択したLEDアルミフレームの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

アルミフレーム価格は100cm単位 ※例:101cmは200cm単価。型名末の数字3桁が長さ(cm)を表しています。

長物10~100cm以下はヤマト宅急便、長物101cm~は佐川急便を使用します。送料が異なりますので商品送料ページを参照下さい。

数量に数字以外が入力されています。

注意ご購入はセット品にてお願いします。

購入履歴が無いなど、理由なく明らかに片側(レール単品 or カバー単品)が多い場合は販売を控えさせて頂く場合がございます。

1.選択したLEDアルミフレームのオプションは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

※寸法はページ末の仕様を参照下さい。

1.選択したLEDアルミフレームのサンプルは

カート

製品名称

製品ページ

詳細はこちら

製品型番
在庫状況
出荷日数
製品価格

CHECK!サンプル品には以下アクセサリが付属

セット(レール、カバー) + エンドキャップ(穴有、穴無 各1個) + レールクリップ(プラスチック 2個)

レール


エンドキャップ穴有 エンドキャップ穴無


レールクリップ

連結パーツについて

同型番アルミフレーム同士を連結するためのパーツ(ストレートコネクター、コーナーコネクター)をオプション品で用意しております。

連結パーツについて

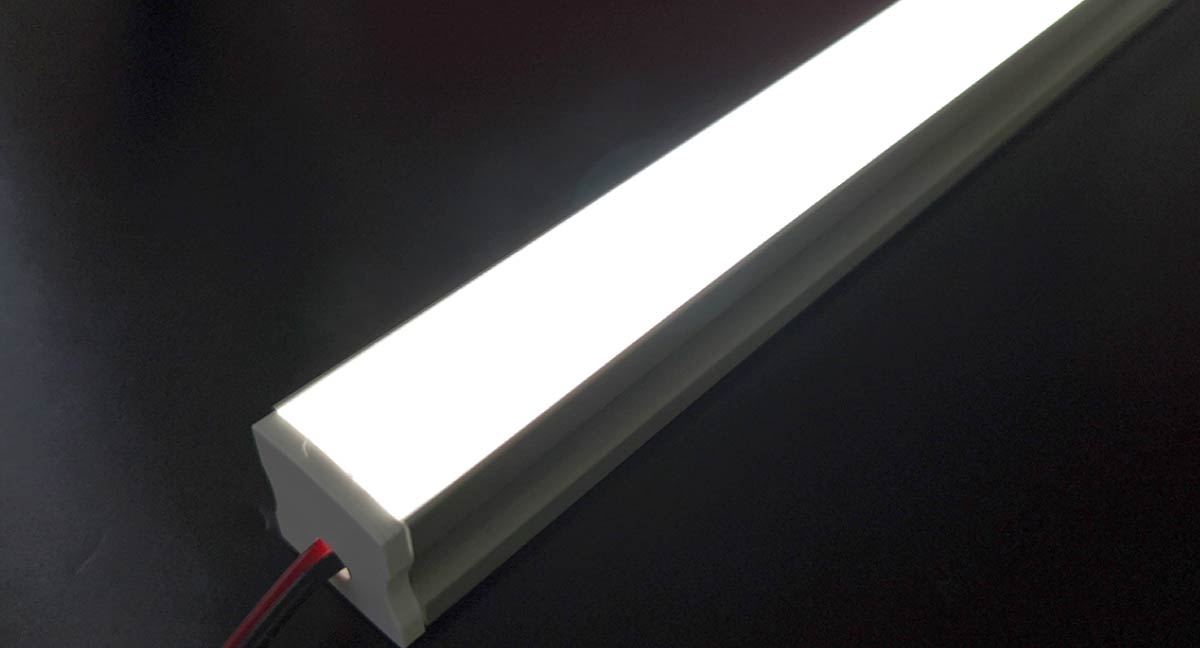

LEDラインテープを使用した発光例

乳白カバータイプはLEDの光を柔らかく表現し、カバー全体が光ります。光源が見える箇所での間接照明、棚照明として利用したい場合におすすめです。

LEDラインテープを使用した発光

仕様一覧

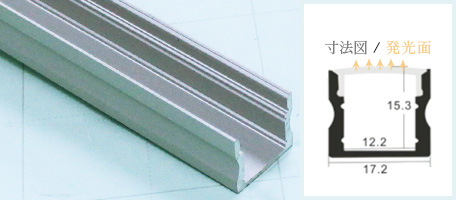

寸法

断面: 横幅17.1mm x 高さ14.6mm (カバー含め15.4mm)

長さ: 10cm-200cm

材質

レール素材: アルミ合金(AL6063-T5)
レール表面処理: アルマイト処理(銀)
カバー      : ポリカーボネート

レール: 銀
カバー: 乳白

アクセサリ

エンドキャップ、クリップ、コネクタ類

付属品

セット品(レール+カバー)の付属品: レールクリップ2個(50cm以下毎)、エンドキャップ(穴有、穴無)各1個

光源幅

12.3mm

LPJ1715Bの取り付けについて

平面取付図

平面取付の場合は専用クリップをネジ(木ネジ、タッピング、ビス)で固定の上、アルミを取付けて下さい。

埋込取付図

埋込取付図は埋込側の加工を行った上、アルミレール本体に取付穴(3φmm程度)を開け、ネジ(木ネジ、タッピング、ビス)で固定して下さい。以下注意事項お願いします。

  • アルミ埋込側加工寸法はアルミ幅に対して少なくとも左右余白1mmづづ設けて下さい。
  • アルミレールにネジ避け余白が無いので、ネジ上部に貼付けたテープは盛り上がります。平らにする場合は、低頭タッピングネジをご使用する、皿ネジ加工を施して皿ネジを使用するなどして下さい。
  • 穴加工部とネジはテープ配線箇所、半田箇所、カット端面が接触しない様に十分注意して下さい。
  • アルミカバーは床用ではありません。足踏みによる負荷がかかるとカバーが割れる恐れがあります。
