VJ4-K 4ツマミ RGBコントローラー

画像にマウスを合わせると拡大されます。


製品特徴

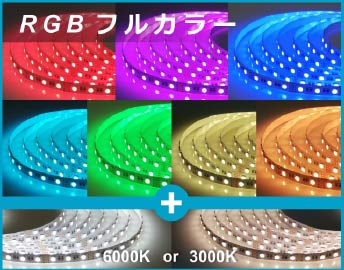

4ツマミRGBWコントローラーはRGBにW(白or電球色)を加えたRGBWテープに使用するコントローラーです。4つのロータリツマミを回してR,G,B,Wのそれぞれを255レべルで設定できるディプレイ表示があるコントローラーです。本体操作の他、リモコンを紐づけしてリモート操作することもできます。その他、10種類の点灯パターン、速度調整に加えてPWM波長Hzと調光カーブの選択ができます。

  • 4ツマミ
  • レベルディスプレイ表示
  • RGBWコントローラー

製品の動画一覧(別ウィンドウ)

  • コントローラー
  • リモコン

1.選択したLEDコントローラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

コントローラー設定等に関するサポートはメールのみとさせて頂いております。お問合せぺージよりご連絡を下さい。また、恐れ入りますが以下ケースはサポート外となり、対応は差し控えております。予めご了承をお願い致します。

  • 当社品(テープ、アンプ、電源等)以外の接続構成
  • IoTプラットフォームTuyaに関する設定・操作

1.選択したLEDコントローラーのリモコンは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

VJ4-Kコントローラー概要動画

本体の説明

4ツマミ RGBWコントローラー本体説明
項目 イメージ 説明
①電源配線端子 配線

電源配線はターミナルブロック端子へ配線を挟み込みになります。+極性、-極性がそれぞれ2ポートあります。

②デジタルディスプレイ デジタルディスプレイ

ツマミを回すとレベルに合わせた数値がセブンセグメントで表示されます。RGBWはそれぞれ255レベルまで調整できます。

③ロータリーツマミ ロータリーツマミ

左からR,G,B,Wとそれぞれのレベルをツマミを回すと調整できます。

④電源/SETボタン 電源/SETボタン

電源のON/OFF、リモコンの紐づけ解除に使用するSETボタンです。

⑤Mode/PwmFreqボタン Mode/PwmFreqボタン

RGBの動的点灯パターンの切替、PWM出力波長Hzの選択を行います。

⑥Speed/Curveボタン Speed/Curveボタン

RGBの動的点灯パターンの速度選択、調光カーブの選択を行います。

⑦出力配線ポート 出力配線ポート

W,B,G,Rの4ポート(-極性)と2ポート+極性があります。

4ツマミ説明

R、G、B、Wツマミ。000-255レベルでR,G,B,Wの明るさを個々に調整します。※早く回した場合は光の反映に遅延があります。

電源/SETボタン操作

電源のON/OFF、リモコン紐付け解除のボタンです。

短押し:

電源のON/OFF

長押し5秒:

"RLS”と表示され、リモコンの紐づけモードになります。リモコンのON/OFF(または区分ボタン)を押して下さい。紐づけが成功すると"RLO"と表示されます。

長押し10秒:

"RLE"と表示され、設定されたリモコン紐づけが全て削除されます。

長押し15秒:

"RES"と表示され、出荷状態のリセットになります。

MODE/PwmFreqボタン操作

RGB点灯パターン選択、PWM波長の選択ボタンです。

短押し:

10種類の点灯パターン(P01~P10)を選択できます。

長押し5秒:

PWM出力波長(Hz)を選択できます。ボタンを押して、1000Hz("F10")、2000Hz("F20")、4000Hz("F40")、または8000Hz("F80")が選択できます。※初期状態は"F20"
高い出力波長は出力電流は下がり、ノイズは上がりますが、カメラ撮影等で生じるフリッカーが軽減されます。モード解除は長押し数秒、または10秒そのままで設定タイムアウトになります。

Speed/Curveボタン操作

点灯パターン速度、調光変具合を選択するボタンです。

短押し:

10段階の点灯スピード("S-1","S-9","S-F")を選択できます。

長押し5秒:

調光カーブの選択できます。ボタンを押してリニア調光(Linear dimming curve, "C-L")とログ調光(Logarithmic dimming curve, "C-E")が選択できます。※初期状態は"C-E"
モード解除は長押し数秒、または10秒そのままで設定タイムアウトになります。

10種類の点灯パターン

Modeボタンを押して以下に示す動的なRGB点灯10パターンの切替が行えます。また、それぞのパターンはSpeedボタンで10段階の速度が選択できます。

番号 名称
パターン01 RGB ジャンプ
パターン02 RGB スムーズ
パターン03 6色 ジャンプ
パターン04 6色 スムーズ
パターン05 黄・シアン・紫 スムーズ
番号 名称
パターン06 RGB フェイドインアウト
パターン07 赤 フェイドインアウト
パターン08 緑 フェイドインアウト
パターン09 青 フェイドインアウト
パターン10 白 フェイドインアウト

調光カーブ選択(Dimming curve setting)

調光変化具合をリニア調光とログ調光で選択できます。

調光図

リモコン単区・4区

リモコンは単区と4区を用意しています。単区は1つのリモコンで個別にコントローラーを制御。4区は1つのリモコンで複数(4つまで)のコントローラーを制御できます。

単区分 4区分

コントローラーの点灯パターン、動作、操作はリモコンページをご参考下さい。

仕様一覧

製品型名
VJ4-K
入力電源
DC12V-24V
最大負荷電流
16A ※4A/ポート(CH) x 4ポート
最大消費電力
192W(DC12V) ※48W/ポート(CH)、384W(DC24V) ※96W/ポート(CH)
出力ポート数
+極性(2ポート)、-極性(W,B,G,Rの4ポート)
電源配線
端子配線(+極性(2ポート)、-極性(2ポート))
入力信号
ツマミ、ボタン、RF2.4GHz
本体寸法
縦46mm × 横187mm × 高さ35.5mm
動作温度
-30℃ ~ +55℃
IP保護等級
IP20
リモコン受信範囲
最大30m(障害物等を除く環境)
点灯動作
各リモコンページを参考
重量
135g
製造国
中国
認証規格
電波法適合 技適マーク認証
同梱品
DCジャックケーブル x 1本

こちらの製品のよくあるご質問

ツマミを早く回すと色の変化明るさが遅れる場合がありますが、同期させることはできますか。

コントローラーの仕様となります。ツマミを早く操作した場合は若干の遅延が発生して、輝度や色味が反映されます。

リモコンからの操作で白を選択するカラー色が混ざってしまいます。

リモコン操作でR,G,Bボタン、またカラーリングタッチパットの操作後にリモコンのWボタン(白)を押すと白に押下前の選択カラー色が混ざった点灯状態になります。この現象はリモコンとコントローラーの仕様によるものです。RGBWテープ接続で純粋白を点灯させる場合は、一旦リモコンボタンよりOFFをしてから直接Wボタンを押して下さい。

リモコン操作でのR,G,B操作と輝度調整の際にレベル表示が同期しません。

リモコンのRGBボタンやタッチパッド操作とコントローラーのディスプレイ表示は必ずしも連動はしません。連動する操作としない操作があります。
