VJ4-K 4ツマミ RGBコントローラー

画像にマウスを合わせると拡大されます。

製品特徴

4ツマミコントローラーVJ4-KはRGBとRGBWの2つの種類のLEDテープに対応したコントローラーです。4つのロータリーツマミを回してRGB(W)を調光し、デジタルディスプレイに最大255段階の輝度調整が表示されます。リモコンを紐づけして遠隔操作なほか、10種類の点灯パターンおよび速度調整、PWM波長Hzと調光カーブの選択ができます。

  • 4ツマミ
  • レベルディスプレイ表示
  • RGB/RGBWコントローラー

製品の動画一覧(別ウィンドウ)

  • コントローラー
  • リモコン

1.選択したLEDコントローラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

※ 製品の設定などのサポートはメールのみとさせて頂いています。製品は動作保証をしている弊社テープの利用が前提となります。

お知らせ

2023/11/29 VJ4-Kはバージョンアップを行いRGB/RGBWの兼用となりました。デフォルト値はRGB(CH3)ですが、モード切り替えによりRGBW(CH4)で利用できます。旧VJ4-K RGBWは在庫のみで終息となります。VJ4-KXと型名を変更しアウトレット販売をしています。
VJ4-KX(旧VJ4-K RGBW)


1.選択したLEDコントローラーのリモコンは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

製品保証・サポート

製品保証・サポート

動作保証をしていない弊社以外のLED灯具をコントローラーやアンプに接続して利用する場合、製品の保証並びに問い合わせ(接続構成、設定関連など)はサポートの対象外となります。また、明らかにコントローラーの利用数量と接続するLED灯具数が合わない場合も含まれます。
参考: 製品保証や返却について

4ツマミ VJ4-Kコントローラー概要動画

本体の説明

4ツマミ RGB/RGBWコントローラー本体説明
項目 イメージ 説明
①電源配線端子 配線

+極性、-極性がそれぞれ2ポートあります。電源配線はターミナルブロック端子へ配線を挟み込み形となります。

②デジタルディスプレイ デジタルディスプレイ

ツマミを回すとレベルに合わせた数値がセブンセグメントで表示されます。各数値はそれぞれ最大255レベルまでの範囲で調整できます。

③ロータリーツマミ ロータリーツマミ

ツマミを回すと各明るさのレベルを調整できます。一番左からR(赤)、G(緑)、B(青)、☼/W(全体明るさ/白)の調整を行うことができます。一番右のツマミはRGB/RGBWモード毎に動作が異なります。

④電源/SETボタン 電源/SETボタン

電源のON/OFF、リモコンの紐づけ解除に使用するSETボタンです。

⑤Mode/PwmFreqボタン Mode/PwmFreqボタン

RGBの動的点灯パターンの切替、PWM出力波長Hzの選択を行います。

⑥Speed/Curveボタン Speed/Curveボタン

RGBの動的点灯パターンの速度選択、調光カーブの選択を行います。

⑦出力配線ポート 出力配線ポート

2ポートの+極性と、R、G、B、Wの4ポート(-極性)が用意されています。

4ツマミ説明

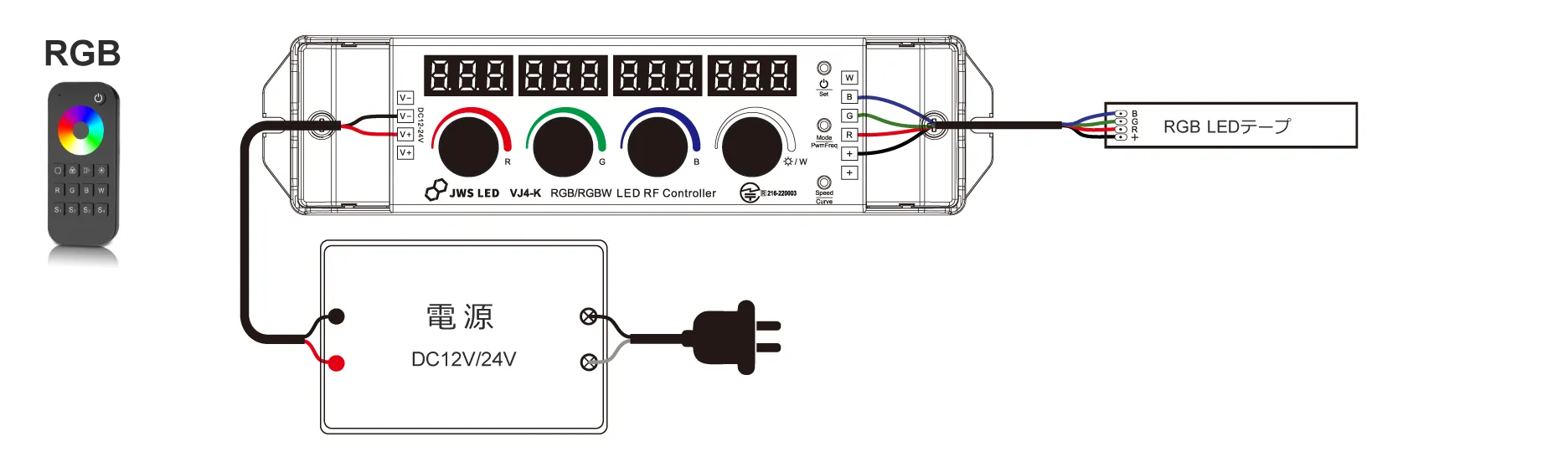

RGBモード:

R、G、B、全体調光ツマミ。RGBは000-255レベル、全体調光は000-100レベルで明るさを個々に調整します。
※早く回した場合は光の反映に遅延があります。

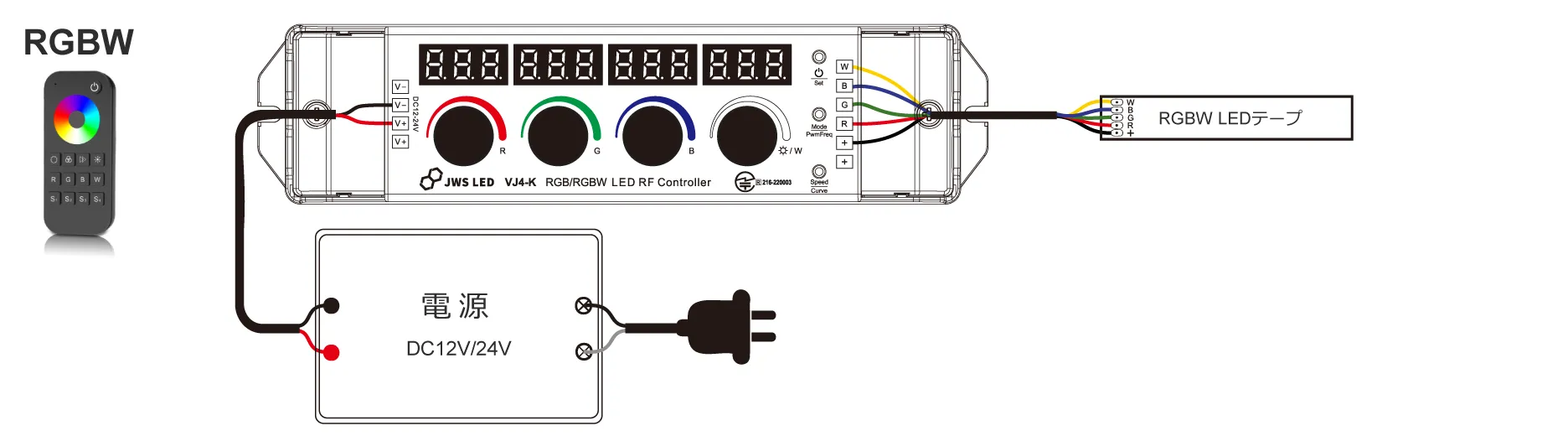

RGBWモード:

R、G、B、Wツマミ。000-255レベルでR,G,B,Wの明るさを個々に調整します。

RGBモード → RGBWモード切替え

モード切り替え:

電源/SETボタンとSpeed/Curveボタンを同時に1秒長押し。右端ディスプレイにCH4と表示されたらRGBWモードに切替り、CH3と表示されたらRGBモードに切替りです。
※初期設定はRGBモードになっています。RGBWモードで使用する場合はコントローラーへRGBWテープライトを接続して下さい。

電源/SETボタン操作

電源のON/OFF、リモコン紐付け解除のボタンです。

短押し:

電源のON/OFF

長押し5秒:

"RLS”と表示され、リモコンの紐づけモードになります。リモコンのON/OFF(または区分ボタン)を押して下さい。紐づけが成功すると"RLO"と表示されます。

長押し10秒:

"RLE"と表示され、設定されたリモコン紐づけが全て削除されます。

長押し15秒:

"RES"と表示され、出荷状態のリセットになります。

MODE/PwmFreqボタン操作

RGB点灯パターン選択、PWM波長の選択ボタンです。

短押し:

10種類の点灯パターン(P01~P10)を選択できます。

長押し5秒:

PWM出力波長(Hz)を選択できます。ボタンを押して、1000Hz("F10")、2000Hz("F20")、4000Hz("F40")、または8000Hz("F80")が選択できます。※初期状態は"F20"
高い出力波長は出力電流は下がり、ノイズは上がりますが、カメラ撮影等で生じるフリッカーが軽減されます。モード解除は長押し数秒、または10秒そのままで設定タイムアウトになります。

Speed/Curveボタン操作

点灯パターン速度、調光変具合を選択するボタンです。

短押し:

10段階の点灯スピード("S-1","S-9","S-F")を選択できます。

長押し5秒:

調光カーブの選択できます。ボタンを押してリニア調光(Linear dimming curve, "C-L")とログ調光(Logarithmic dimming curve, "C-E")が選択できます。※初期状態は"C-E"
モード解除は長押し数秒、または10秒そのままで設定タイムアウトになります。

10種類の点灯パターン

Modeボタンを押して以下に示す動的なRGB点灯10パターンの切替が行えます。また、それぞのパターンはSpeedボタンで10段階の速度が選択できます。

番号 名称
パターン01 RGB ジャンプ
パターン02 RGB スムーズ
パターン03 6色 ジャンプ
パターン04 6色 スムーズ
パターン05 黄・シアン・紫 スムーズ
番号 名称
パターン06 RGB フェイドインアウト
パターン07 赤 フェイドインアウト
パターン08 緑 フェイドインアウト
パターン09 青 フェイドインアウト
パターン10 白 フェイドインアウト

調光カーブ選択(Dimming curve setting)

調光変化具合をリニア調光とログ調光で選択できます。

調光図

リモコン単区・4区

リモコンは単区と4区を用意しています。単区は1つのリモコンで個別にコントローラーを制御。4区は1つのリモコンで複数(4つまで)のコントローラーを制御できます。

単区分 4区分

コントローラーの点灯パターン、動作、操作はリモコンページをご参考下さい。

仕様一覧

製品型名
VJ4-K
入力電源
DC12V-24V
最大負荷電流
16A ※4A/ポート(CH) x 4ポート
最大消費電力
192W(DC12V) ※48W/ポート(CH)、384W(DC24V) ※96W/ポート(CH)
出力ポート数
+極性(2ポート)、-極性(W,B,G,Rの4ポート)
電源配線
端子配線(+極性(2ポート)、-極性(2ポート))
入力信号
ツマミ、ボタン、RF2.4GHz
本体寸法
縦46mm × 横187mm × 高さ35.5mm
動作温度
-30℃ ~ +55℃
IP保護等級
IP20
リモコン受信範囲
最大30m(障害物等を除く環境)
点灯動作
各リモコンページを参考
重量
135g
製造国
中国
認証規格
電波法適合 技適マーク認証
同梱品
DCジャックケーブル x 1本
注意
※ 製品の設定などのサポートはメールのみとさせて頂いています。製品は動作保証をしている弊社テープの利用が前提となります。

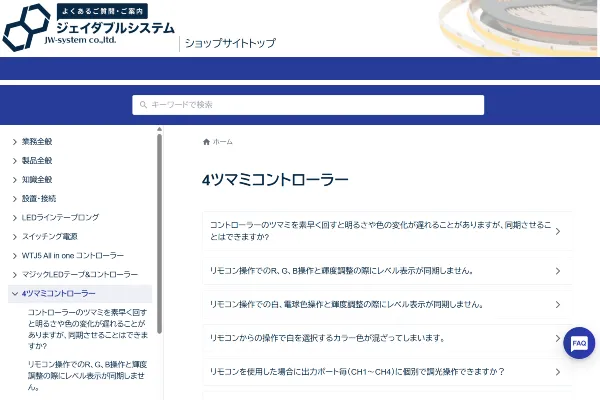

こちらの製品のよくあるご質問・ご案内
