半田不要のLEDラインテープコネクタ

LEDラインテープコネクタ RGB

画像にマウスを合わせると拡大されます。

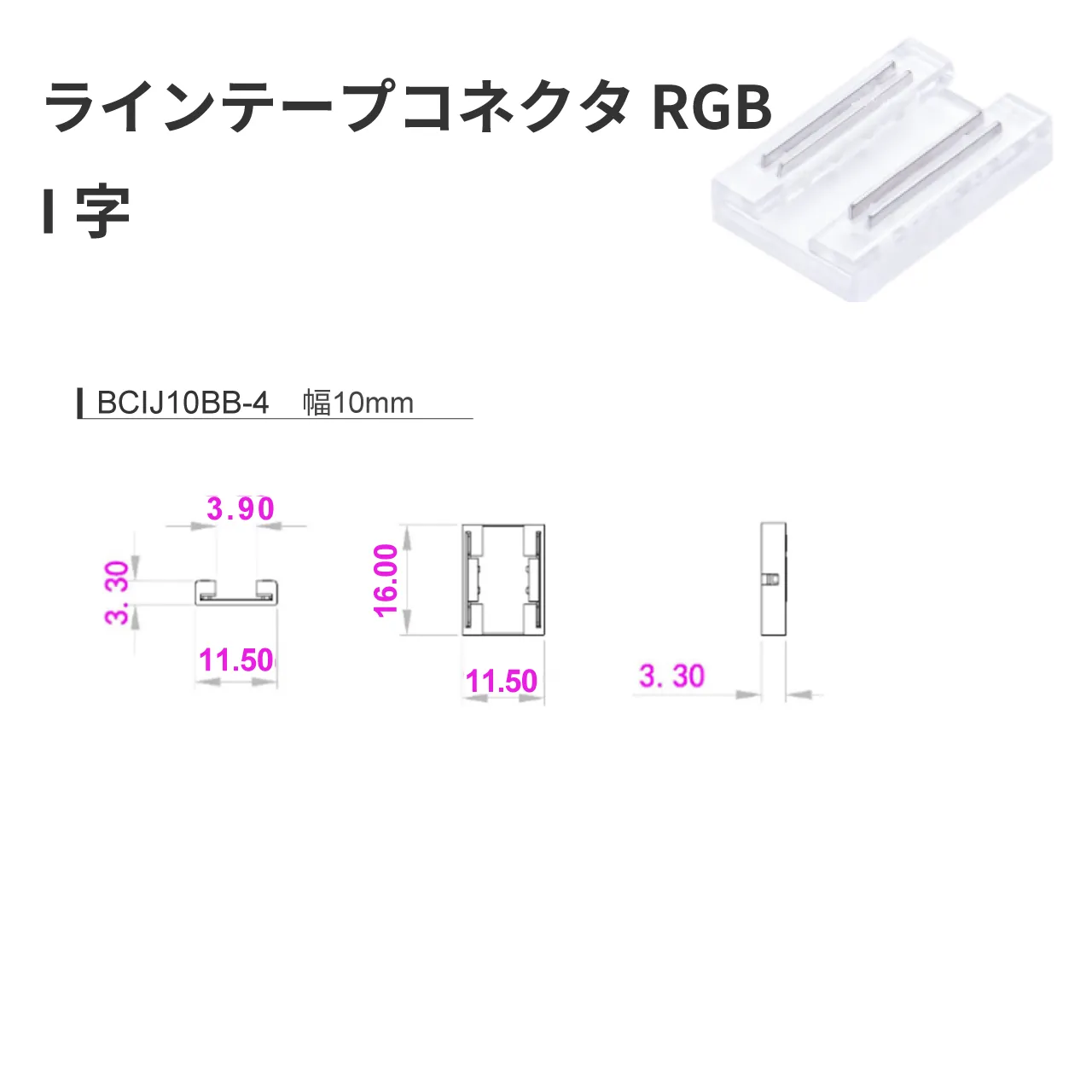

製品特徴

RGBカラーのLEDラインテープの配線に使用可能なミニサイズコネクタです。半田作業が不要で、ペンチでのクランプにより簡単に取り付けることができます。厚みと幅が最小限のサイズに設計されており、取り付け後も場所を取りません。ハウジング部がクリアのため配線部分がハッキリと認識できます。

製品の動画一覧(別ウィンドウ)

注意

LEDラインテープコネクタを弊社LEDラインテープ以外に取付るとショートなど電気的な支障を引き起こす可能性があります。本コネクタは必ず弊社テープに取付けて使用下さい。

1.選択したLEDアクセサリーは

LEDラインテープをコネクタの溝に差し込む

LEDラインテープが奥まで差し込まれていることを確認

ロックをペンチでクランプ

表面が平らになっていることを確認

線出LEDラインテープコネクタに取付けるLEDラインテープのカットは"カットラインではなく、半田パットの端でカット"して下さい。

※通常のカットラインでカットするとコネクタ金属部分と半田パットがうまく干渉しない場合があり、点灯不良を引き起こす要因となります。

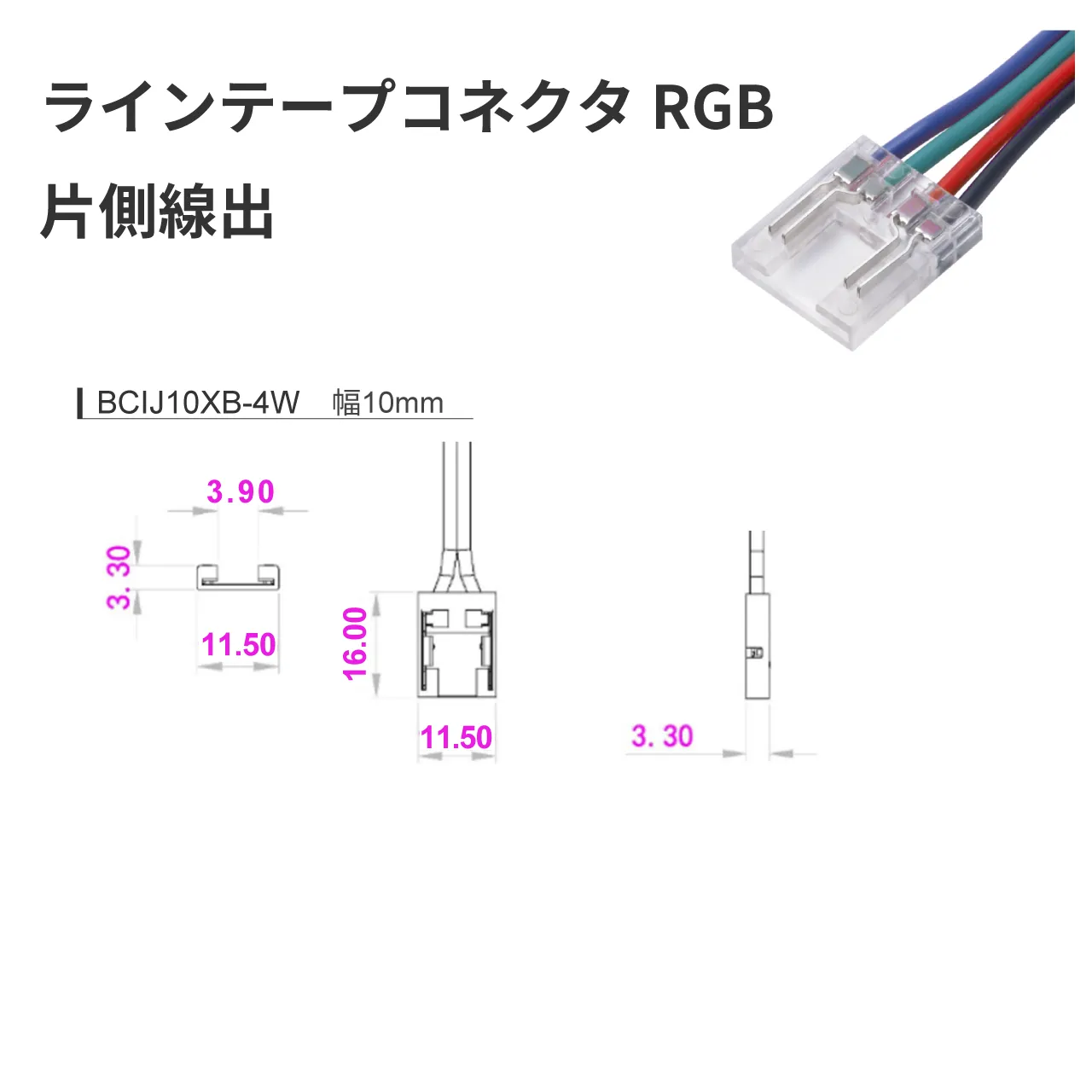

線出コネクタの取付方法

単色テープでの取付け例ですが、下記動画を参考下さい。

もっと詳しい取付方法はLEDラインテープコネクタ単色ページをご参考下さい。
