2色 4ツマミコントローラー VJ2-K

jws led

VJ2-K 4ツマミ 2色コントローラー

画像にマウスを合わせると拡大されます。

製品特徴

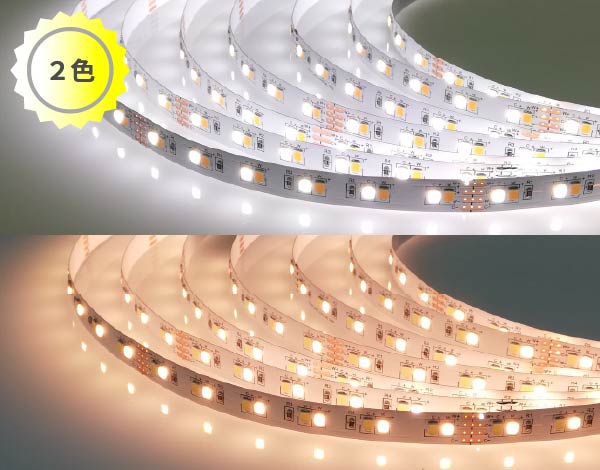

4ツマミ 2色コントローラーは白と電球色の2色テープで使用するコントローラーです。4つのツマミはそれぞれ色温度CCT、電球色WW、白W、そして輝度調整を行う個います。ツマミを回すとことで255段階などのレベルがディスプレイ表示されて視覚的に色温度や明るさの調節が認識できます。

  • 4ツマミ
  • レベル表示
  • 2色(白+電球色)

製品の動画一覧(別ウィンドウ)

  • コントローラー
  • リモコン

1.選択したLEDコントローラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

※ 製品の設定などのサポートはメールのみとさせて頂いています。製品は動作保証をしている弊社テープの利用が前提となります。

1.選択したLEDコントローラーのリモコンは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

VJ2-Kコントローラー概要動画

本体の説明

4ツマミ 2色コントローラー本体説明
項目 イメージ 説明
①電源配線端子 配線

電源配線はターミナルブロック端子へ配線を挟み込みになります。+極性、-極性がそれぞれ2ポートあります。

②デジタルディスプレイ デジタルディスプレイ

ツマミを回すとレベルに合わせた数値がセブンセグメントで表示されます。CCTは270~650、WWとCWは000~255、輝度は000~100のレベル範囲で表示されます。

③ロータリーツマミ ロータリーツマミ

左から色温度CCT、電球色WW、白CW、輝度とそれぞれのレベルをツマミを回すと調整できます。

④電源/SETボタン 電源/SETボタン

電源のON/OFF、リモコンの紐づけ解除に使用するSETボタンです。

⑤Scene1/PwmFreqボタン Mode/PwmFreqボタン

シーン1の登録呼出し、PWM出力波長Hzの選択を行います。

⑥Scene2/Curveボタン Speed/Curveボタン

シーン2の登録呼出し、調光カーブの選択を行います。

⑦出力配線ポート 出力配線ポート

CW,WW,CW,WWの4ポート(-極性)と2ポート+極性があります。

4ツマミ説明

CCT、WW、CW、輝度調節のツマミです。色温度CCTツマミを回すと表示が270~650が変化し、2色LEDテープの色が電球色2700K~6500Kに変わります。※接続しているテープが2700K~6500Kの場合電球色WWツマミを回すと、000~255レベルで電球色の明るさが変化します。白WWツマミを回すと、000~255レベルで電球色の明るさが変化します。輝度ツマミを回すと、000~100レベルで点灯状態の調光が行えます。

電源/SETボタン操作

電源のON/OFF、リモコン紐付け解除のボタンです。

短押し:

電源のON/OFF

長押し5秒:

"RLS"と表示され、リモコンの紐づけモードになります。リモコンのON/OFF(または区分ボタン)を押して下さい。紐づけが成功すると"RLO"と表示されます。

長押し10秒:

"RLE"と表示され、設定されたリモコン紐づけが全て削除されます。

長押し15秒:

"RES"と表示され、出荷状態のリセットになります。

Scene1/PwmFreqボタン操作

シーン1の登録呼出し、PWM波長の選択ボタンです。

短押し:

点灯状態を登録保存したシーン1を呼び出します。押した時に1-Cと一瞬表示されます。

長押し2秒:

点灯状態をシーン1に登録保存します。ボタンを離した時に1-dと一瞬表示されます。

長押し5秒:

PWM出力波長(Hz)を選択できます。ボタンを押して、1000Hz("F10")、2000Hz("F20")、4000Hz("F40")、または8000Hz("F80")が選択できます。※初期状態は"F20"
高い出力波長は出力電流は下がり、ノイズは上がりますが、カメラ撮影等で生じるフリッカーが軽減されます。モード解除は長押し数秒、または10秒そのままで設定タイムアウトになります。

Scene2/Curveボタン操作

シーン2の登録呼出し、調光変具合を選択するボタンです。

短押し:

点灯状態を登録保存したシーン2を呼び出します。押した時に2-cと一瞬表示されます。

長押し2秒:

点灯状態をシーン2に登録保存します。ボタンを離した時に2-dと一瞬表示されます。

長押し5秒:

調光カーブの選択できます。ボタンを押してリニア調光(Linear dimming curve, "C-L")とログ調光(Logarithmic dimming curve, "C-E")が選択できます。※初期状態は"C-E"
モード解除は長押し数秒、または10秒そのままで設定タイムアウトになります。

調光カーブ選択(Dimming curve setting)

調光変化具合をリニア調光とログ調光で選択できます。

調光図

リモコン単区・4区

リモコンは単区と4区を用意しています。単区は1つのリモコンで個別にコントローラーを制御。4区は1つのリモコンで複数(4つまで)のコントローラーを制御できます。

単区分 4区分

コントローラーの点灯パターン、動作、操作はリモコンページをご参考下さい。

仕様一覧

製品型名
VJ2-K
入力電源
DC12V-24V
最大負荷電流
16A ※4A/ポート(CH) x 4ポート
最大消費電力
192W(DC12V) ※48W/ポート(CH)、384W(DC24V) ※96W/ポート(CH)
出力ポート数
+極性(2ポート)、-極性(CW,WW,CW,WWの4ポート)
電源配線
端子配線(+極性(2ポート)、-極性(2ポート))
入力信号
ツマミ、ボタン、RF2.4GHz
本体寸法
縦46mm × 横187mm × 高さ35.5mm
動作温度
-30℃ ~ +55℃
IP保護等級
IP20
リモコン受信範囲
最大30m(障害物等を除く環境)
点灯動作
各リモコンページを参考
重量
135g
製造国
中国
認証規格
電波法適合 技適マーク認証
同梱品
DCジャックケーブル x 1本
注意
※ 製品の設定などのサポートはメールのみとさせて頂いています。製品は動作保証をしている弊社テープの利用が前提となります。
