LEDマジックテープの3線式と4線式の違いは何ですか?

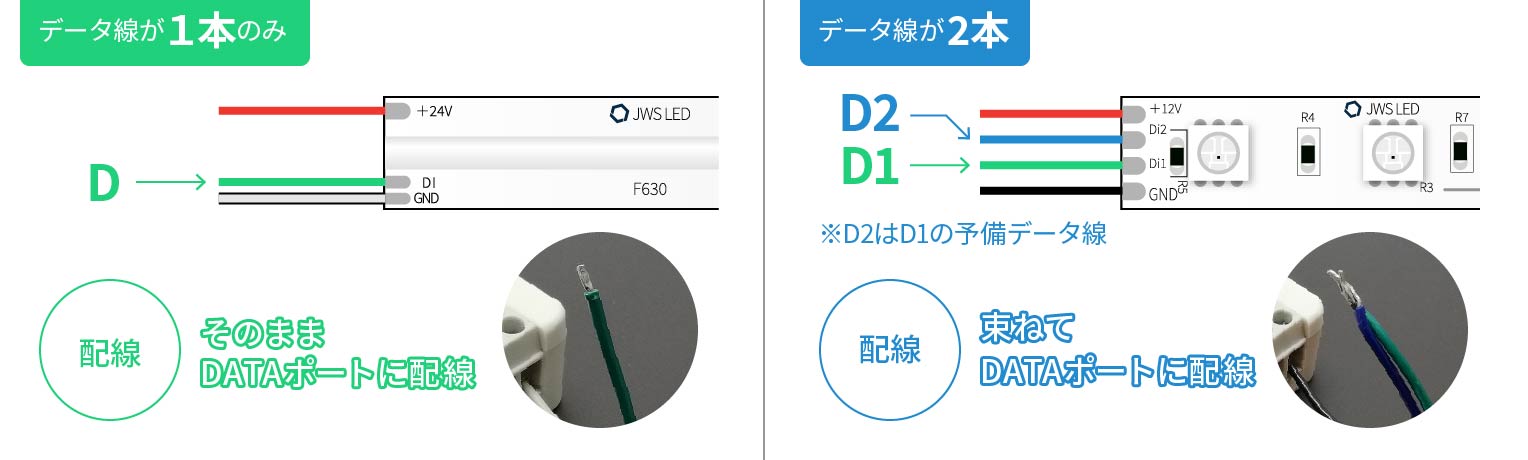

3線式はDが1つ、4線式はD1とD2があります。DはDataの頭文字を取ったデータ線の意味です。コントローラーより出力される点灯命令の信号を運ぶ線です。D1はData1、D2はData2。テープ種類によってD1(DI/DOと書かれている時も有)の1本のデータ線のみとD1,D2の2本のデータ線の製品があります。
D2はD1のデータ線がIC破損などによって途切れた時の予備データ線です。この為、コントローラーへのData配線するのはD1が主となります。D2がある場合はコントローラーにD1とD2を一緒に束ねて配線して下さい。また、D1のみの場合はテープのGNDから出ている配線色が"白"となります。
