取扱注意事項
LEDテープライト、LEDネオンライト
LEDテープライトはフレキシブルな薄い基板上にLEDを配置しています。強度があまり強いものではありません。設置の際には取扱いの注意をお願いします。以下はよくあるLEDテープの誤った取扱い事項です。
接続する電源極性を間違えないで下さい。
黒シマ線がマイナス、白線がプラスです。誤った極性の接続は不点灯や破損誘発の要因になります。
強く引っ張ったり、叩いたり押したりしないで下さい。
引っ張り負荷により内部回路パターンの破損、クラックが生じて部分的な不点灯を引き起こします。
曲げが可能でない方向へ曲げない、捻らない(ツイストしない)で下さい。
不適切な曲げや捻りにより回路パターン破損、クラックが生じて部分的な不点灯を引き起こします。
曲げた時のRは50mm以下にならない様にして下さい。
許容角度以上のテープ基板の曲げは回路パターン破損、クラックを誘発し不点灯を引き起こします。
貼るときに引っ張らない。貼ったら剥がさない、2度貼りをしないで下さい。
貼り位置調整での繰返しの貼り剥がしは回路パターン破損、クラックを生させ不点灯を誘発します。
接続する電源を間違えないで下さい。正しい電圧電源を使用して下さい。
テープ入力電圧と異なる電源を接続するとテープの全体的な不点灯や電源の異常を引き起こします。
リールに巻いた状態で点灯させないで下さい。
LEDテープをリール巻状態の点灯は熱が上がり、放熱がなされない為にLEDにダメージを与えます。
チューブ防水タイプをアルミフレームから外すとき強く引っ張らないで下さい。
外す際の牽引や曲げ負担により、回路パターン破損や半田クラックにより不点灯を引き起こします。
高所に設置する場合、ねじれやたるみが生じないように注意してください。
取付時のぶら下げたるみによる曲げ負担からテープ基板回路の破損など引き起こす要因になります。
- 電源を接続する際に＋－の極性を間違えないで下さい。
- 強く引っ張ったり、叩いたり押したりしないで下さい。
- 曲げが可能でない方向へ曲げない、捻らない(ツイストしない)で下さい。
- 曲げた時のRは50mm以下にならない様にして下さい。
- 貼るときに引っ張らない。貼ったら剥がさない(2度貼りをしない)で下さい。
- 供給する電源電圧を間違えないで下さい。
- リールに巻いた状態で点灯させないで下さい。
- 防水タイプのテープをアルミフレームから外すとき強く引っ張らないで下さい。
- 高所に設置する場合、ねじれやたるみが生じないように注意してください。
- 非防水テープライト(防水保護等級IP20)は基板上の銅箔パターンが剥きだしの状態です。水、油、埃にさらされる場所では絶対に使用しないで下さい。
- 非防水テープライト(防水保護等級IP20)は人の手に触れる場所に露出した状態で絶対に使用をしないで下さい。
LEDシートライト

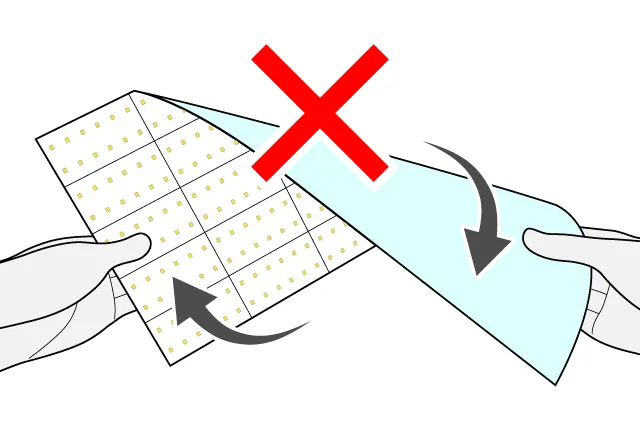

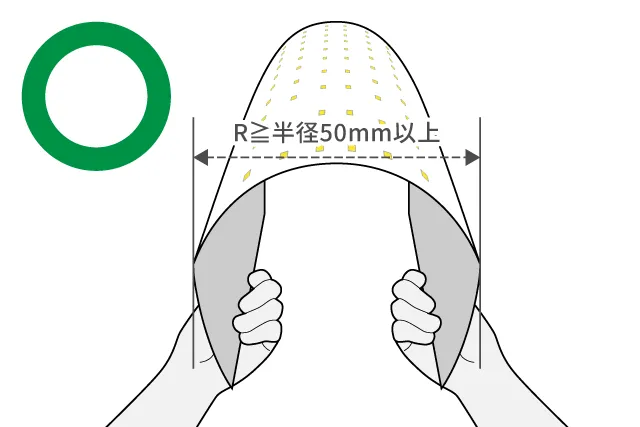

曲げ捻らない(ツイストしない)
不適切な曲げや捻りにより回路パターン破損、クラックが生じて部分的な不点灯を引き起こします。
曲げ範囲はR ≧ 50mm(円半径50mm以上の湾曲)
許容角度以上のテープ基板の曲げは回路パターン破損、クラックを誘発し不点灯を引き起こします。

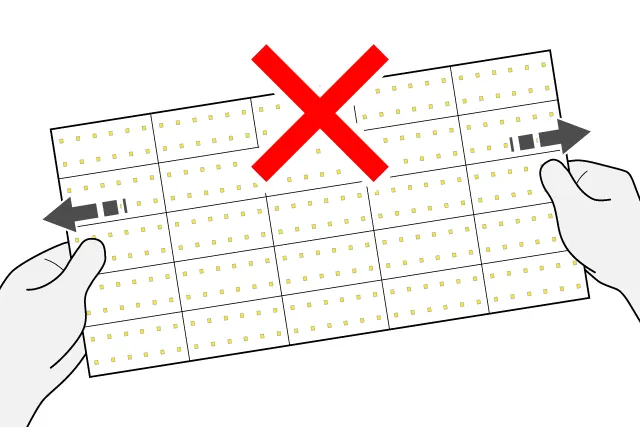

引っ張らない
引っ張り負荷により内部回路パターンの破損、クラックが生じて部分的な不点灯を引き起こします。

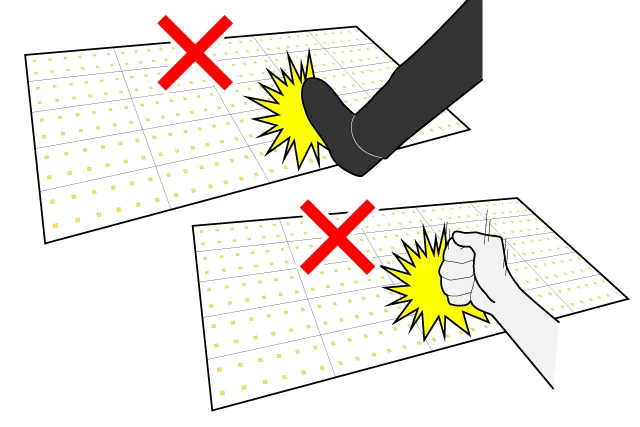

上から負担を掛けない
上に物を載せたり、手足で触れることを想定した設計ではありません。LEDの不点灯を引き起こします。
剥がして貼らない
貼り位置調整での繰返しの貼り剥がしは回路パターン破損、クラックを生させ不点灯を誘発します。
電圧を間違えない
入力電圧と異なる電源を接続するとシートライト全体的な不点灯や電源の異常を引き起こします。

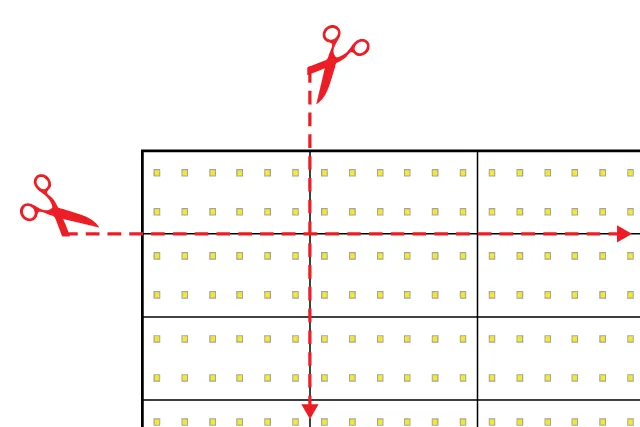

カット線の真上で切る(線からはみ出ない)
カットが必要な場合は、必ずカット線の真上に沿って切って下さい。線から外れると不点灯や短絡を引き起こします。
カット後は端面同士を接触させない
カット後の端面同士を接触させないで下さい。カット後の端面は極性部が剥き出しです。接触部分によっては短絡を起こします。

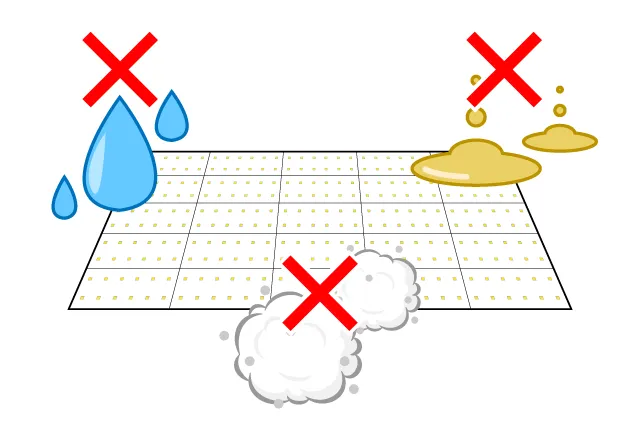

水、油、埃にさらされるところで使用しない
水、油、埃にさらされる環境で使用しないで下さい。直接露出させず、カバーのあるケース等に入れて使用して下さい。
取扱い全般
- シートライト本体を直接人の手が触れる場所に設置しないで下さい。
- 曲げ、捻り(ツイスト)、引っ張りなどをしないで下さい。
- 上から押すなど負担を掛けないで下さい。また、上に物を置かないで下さい。
- 入力電圧を間違えないで下さい。
- 水、油、埃にさらされる場所で使用しないで下さい。
- 曲げ範囲はR ≧ 50mm(円半径50mm以上の湾曲)として下さい。
- 端子への配線は奥まで差し込んで下さい。
- シートライトを重ねたり、背面同士を貼り付けて両側で点灯させないで下さい。
- シートをぶら下げたり、固定されていない状態で使用しないで下さい。
- 端子台への配線の抜き差しを繰り返し行わないで下さい。
- シートライトを直接露出した状態で使用しないで下さい。
- 看板等のボックスやケースに収める場合は、動作温度の範囲(40℃)を超えないようにし、通気口を設けて下さい。
- シートライトを連結して複数枚で点灯させる場合は、最大連結枚数10枚までとして下さい。接続方法、構成に関してはLEDシートライト接続パターンを参考下さい。
シートカット関連
- カット単位は、シートが貼付け面に収まらない場合に調整する程度とし、できるだけ最小限にして下さい。
- カットは線に沿って真っ直ぐに行って下さい。波打ったカットや線を外れたカットでは、LEDが点灯しなかったり、端面で短絡が発生する場合があります。ハサミではなく、裁断機の使用を推奨しています。
- カットした端面同士を接触させないで下さい。シートライトは、カット後も各々が点灯するよう＋と－のパターン線がシート基板上にレイアウトされています。カット後の端面には＋と－のパターン銅箔が露出しているため、接触すると短絡を引き起こす場合があります。端面を近づけて使用する場合は、レジスト剤を塗布するなどして絶縁処理を行って下さい。
- ネジで固定する際は、シート上のネジ穴箇所(黒丸線内)にのみ取り付けて下さい。
シート貼付け・固定
- 一度貼り付けた後、剥がして貼り直す(2度貼り)はしないで下さい。
- ザラザラした面、凹凸の激しい面、壁面、材質の弱い面、常時水分が残っている場所には使用できません。
LEDコントローラー

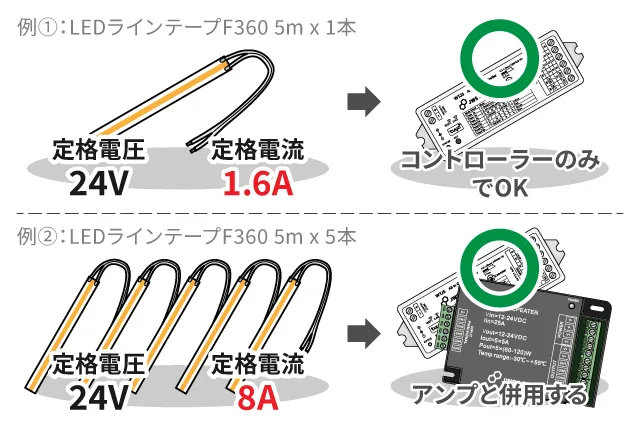

- コントローラーやアンプを使用する際には、接続するLED灯具の数量が各々に設定された電気定格(入力電圧、出力電圧、出力電流)の範囲内であることを確認の上で使用して下さい。

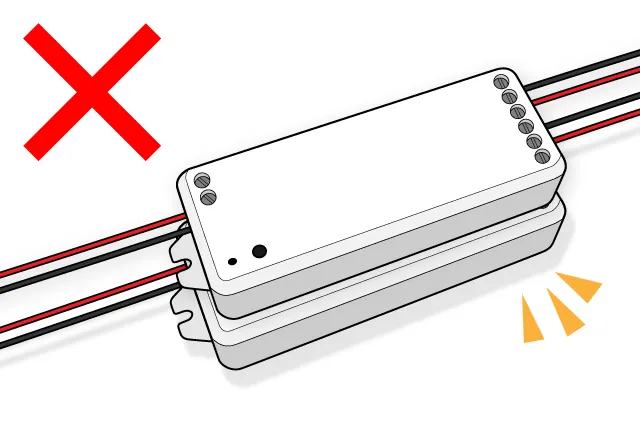

- コントローラー類は積み重ねて使用しないでください。放熱による製品寿命やノイズ干渉の影響を防ぐために、各々を20cm以上離してご利用ください。

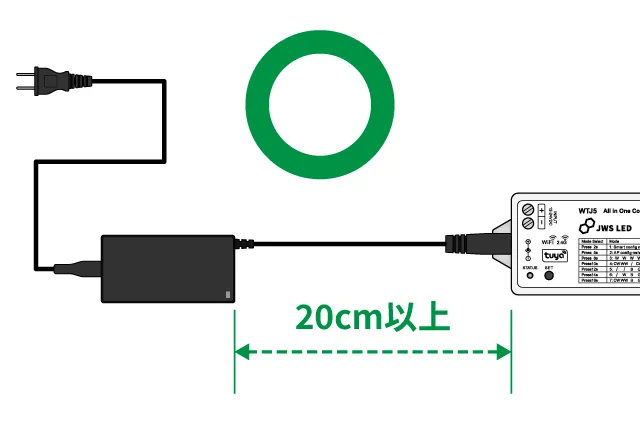

- コントローラー類は電源の近くに設置しないでください。電源からのノイズ干渉を避けるためです。20cm以上の間隔を確保してください。
- コントローラー類の設置は高さを床から1m以上にしてください。受信信号の減衰によりリモコンの操作距離が短くなるのを防ぐためです。
- コントローラー類を金属物の近くに置いたり、金属物で覆ったりしないでください。信号減衰やリモコン操作距離が短くなるのを避けるため、20cm以上離してご利用ください。
- コントローラー類の設置は壁や梁の角は避けてください。信号干渉を防ぐため、これらの場所から20cm以上離してください。
