LEDアルミケース LWJ2319 丸型「IP65防水タイプ」

LEDアルミケース LWJ2319 丸型

画像にマウスを合わせると拡大されます。

製品特徴

半円形状の防水タイプアルミフレームカバーです。全面は乳白カバーで覆われており、LEDテープを貼り付けたアルミフレームを中に挿し込んで使用します。LEDテープの点灯時にはカバー全体が光って見えます。


  • セット品
  • 単品
  • アクセサリ
  • サンプル品

1.選択したLEDアルミフレームの種類は

2.選択したLEDアルミフレームの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

アルミフレーム価格は100cm単位 ※例:101cmは200cm単価。型名末の数字3桁が長さ(cm)を表しています。

数量に数字以外が入力されています。

CHECK!セット品には以下アクセサリが付属

セット(放熱アルミ板、カバー) + エンドキャップ(穴有、穴無 各1個) + レールクリップ(2個 ※50cm以下毎)

アルミケース LWJ2319 丸型


エンドキャップ穴有 エンドキャップ無


クリップ

CHECK!LEDアルミフレーム送料について

長物10~100cm以下はヤマト宅急便、長物101cm~は佐川急便を使用します。送料が異なりますので商品送料ページを参照下さい。

1.選択したLEDアルミフレームの種類は

2.選択したLEDアルミフレームの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

注意ご購入はセット品にてお願いします。

購入履歴が無いなど、理由なく明らかに片側(レール単品 or カバー単品)が多い場合は販売を控えさせて頂く場合がございます。

1.選択したLEDアルミフレームのオプションは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

※寸法はページ末の仕様を参照下さい。

1.選択したLEDアルミフレームのサンプルは

カート

製品名称

製品ページ

詳細はこちら

製品型番
在庫状況
出荷日数
製品価格

CHECK!サンプル品には以下アクセサリが付属

セット(放熱アルミ板、カバー) + エンドキャップ(穴有、穴無 各1個) + レールクリップ(2個)

アルミケース LWJ2319 丸型


エンドキャップ穴有 エンドキャップ無


クリップ

CHECK!点灯具合は"サンプル点灯キット DCクリップ・DC端子+電源"で確認

"LEDテープ"と"サンプル点灯キット+電源"で点灯具合を確認頂けます。

サンプルのテープ点灯向けクリップ&端子セット

注意サンプル品のご注文について

同種類で複数個ご注文はご控えお願いします。

製品概要

ケースについて

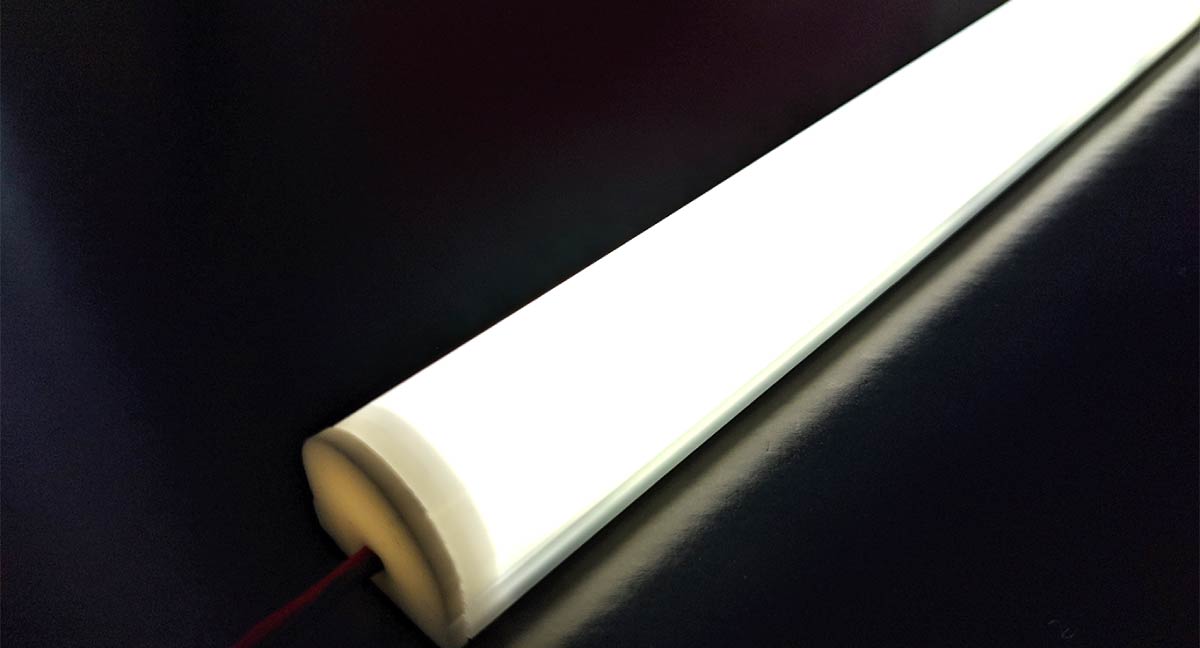

ケース高23.2mm×幅19.2mmの丸型タイプの乳白ケースです。乳白ケースはドーム状の形状をしています。丸みのある外見の為お客様の視界に入る位置の施工にご利用戴けます。ケースに丸みがあるため内部のLEDテープライトが目立たず、均一に光を拡散します。また、穏やかに発光しますのでLED特有のギラギラ感を軽減することも出来ます。

ケースについて

取付けについて

LWJ2319はエンドキャップを取付ける際にエンドキャップ内側凸部とカバーが干渉する構造になっています。この為、エンドキャップ取付の際にはアルミ板を5mm、カバーより短くカットしてから取付けて下さい。

アルミカバーとキャップ取付

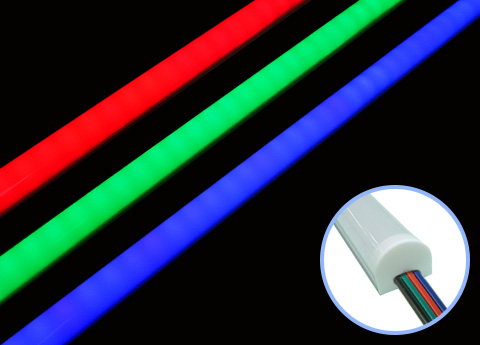

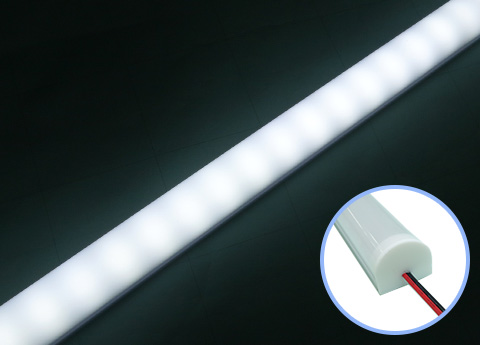

LEDラインテープを使用した発光例

LEDラインテープを使用した発光

仕様一覧

寸法

断面: 横幅23.2mm x 高さ19.2mm

長さ: 10cm-200cm

材質

レール素材      : アルミ合金(AL6063-T5)
レール表面処理: アルマイト処理(銀)
カバー            : ポリカーボネート

レール: 銀
カバー: 乳白

アクセサリ

シリコンキャップ、クリップ

付属品

セット品(レール+カバー)の付属品: レールクリップ2個(50cm以下毎)、エンドキャップ(穴有、穴無)各1個

光源幅

20.9mm

アクセサリー寸法

  • シリコンキャップ

    シリコンキャップ (LWJ2319SH)

  • レールクリップ

    レールクリップ (LWJ2319MC)
