LEDアルミフレーム LCJ1710 棚取付型「棚、壁、天井どこでも取付け万能」

LEDアルミフレーム LCJ1710 棚取付型

画像にマウスを合わせると拡大されます。

製品特徴

横幅約17mm、高さ13.4mmの薄型タイプのフレームです。カバーは乳白と透明を用意。カバー上面は緩やかなドーム曲線を描いており、発光したLED点灯は広く認識できます。取付はクリップの他、磁石での取付も行えます。


  • セット品
  • 単品
  • アクセサリ
  • サンプル品

1.選択したLEDアルミフレームの種類は

2.選択したLEDアルミフレームの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

アルミフレーム価格は100cm単位 ※例:101cmは200cm単価。型名末の数字3桁が長さ(cm)を表しています。

数量に数字以外が入力されています。

CHECK!セット品には以下アクセサリが付属

セット(レール、カバー) + エンドキャップ(穴有2個) + レールクリップ(2個 ※50cm以下毎)

レール


エンドキャップ穴有


レールクリップ

CHECK!LEDアルミフレーム送料について

長物10~100cm以下はヤマト宅急便、長物101cm~は佐川急便を使用します。送料が異なりますので商品送料ページを参照下さい。

1.選択したLEDアルミフレームの種類は

2.選択したLEDアルミフレームの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

注意ご購入はセット品にてお願いします。

購入履歴が無いなど、理由なく明らかに片側(レール単品 or カバー単品)が多い場合は販売を控えさせて頂く場合がございます。

1.選択したLEDアルミフレームのオプションは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

※寸法はページ末の仕様を参照下さい。

1.選択したLEDアルミフレームのサンプルは

カート

製品名称

製品ページ

詳細はこちら

製品型番
在庫状況
出荷日数
製品価格

CHECK!サンプル品には以下アクセサリが付属

セット(レール、カバー) + エンドキャップ(穴有2個) + レールクリップ(2個)

レール


エンドキャップ穴有


レールクリップ

CHECK!点灯具合は"サンプル点灯キット DCクリップ・DC端子+電源"で確認

"LEDテープ"と"サンプル点灯キット+電源"で点灯具合を確認頂けます。

サンプルのテープ点灯向けクリップ&端子セット

注意サンプル品のご注文について

同種類で複数個ご注文はご控えお願いします。

アルミカバーとキャップ取付

LCJ1710はエンドキャップを取付ける際にエンドキャップ内側凸部とカバーが干渉する構造になっています。この為、エンドキャップ取付の際にはカバーを8mm、レールより短くカットしてから取付けて下さい。

アルミカバーとキャップ取付

LEDラインテープを使用した発光例

LEDラインテープを使用した発光

仕様一覧

寸法

断面: 横幅16.6mm x 高さ13.4mm

長さ: 10cm-200cm

材質

レール素材      : アルミ合金(AL6063-T5)
レール表面処理: アルマイト処理(銀)
カバー            : ポリカーボネート

レール: 銀
カバー: 乳白、透明

アクセサリ

エンドキャップ、クリップ、ネオジム磁石

付属品

セット品(レール+カバー)の付属品: レールクリップ2個(50cm以下毎)、エンドキャップ2個

光源幅

10.2mm

アクセサリー寸法

  • エンドキャップ

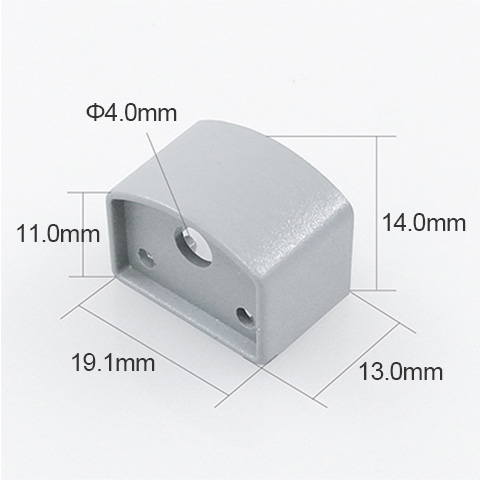

    エンドキャップ (LCJ1710EH)

  • レールクリップ

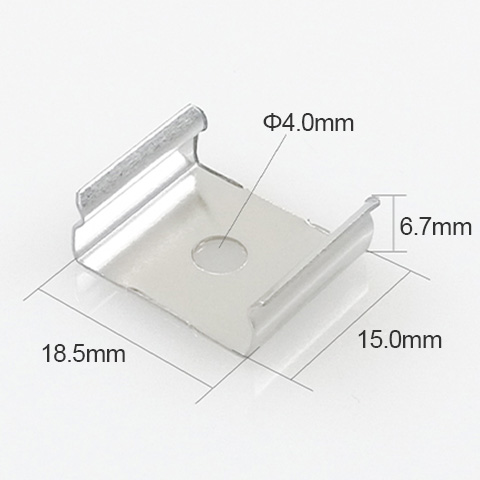

    レールクリップ (LCJ1710MC)

  • 可変型レールクリップ

    可変型レールクリップ (LCJ1710MC-V)

  • 固定用ネオジム磁石

    固定用ネオジム磁石 (LCJ1710MAG)
