All in One コントローラー 防水防塵IP67 VJ4-WP
画像にマウスを合わせると拡大されます。
製品特徴

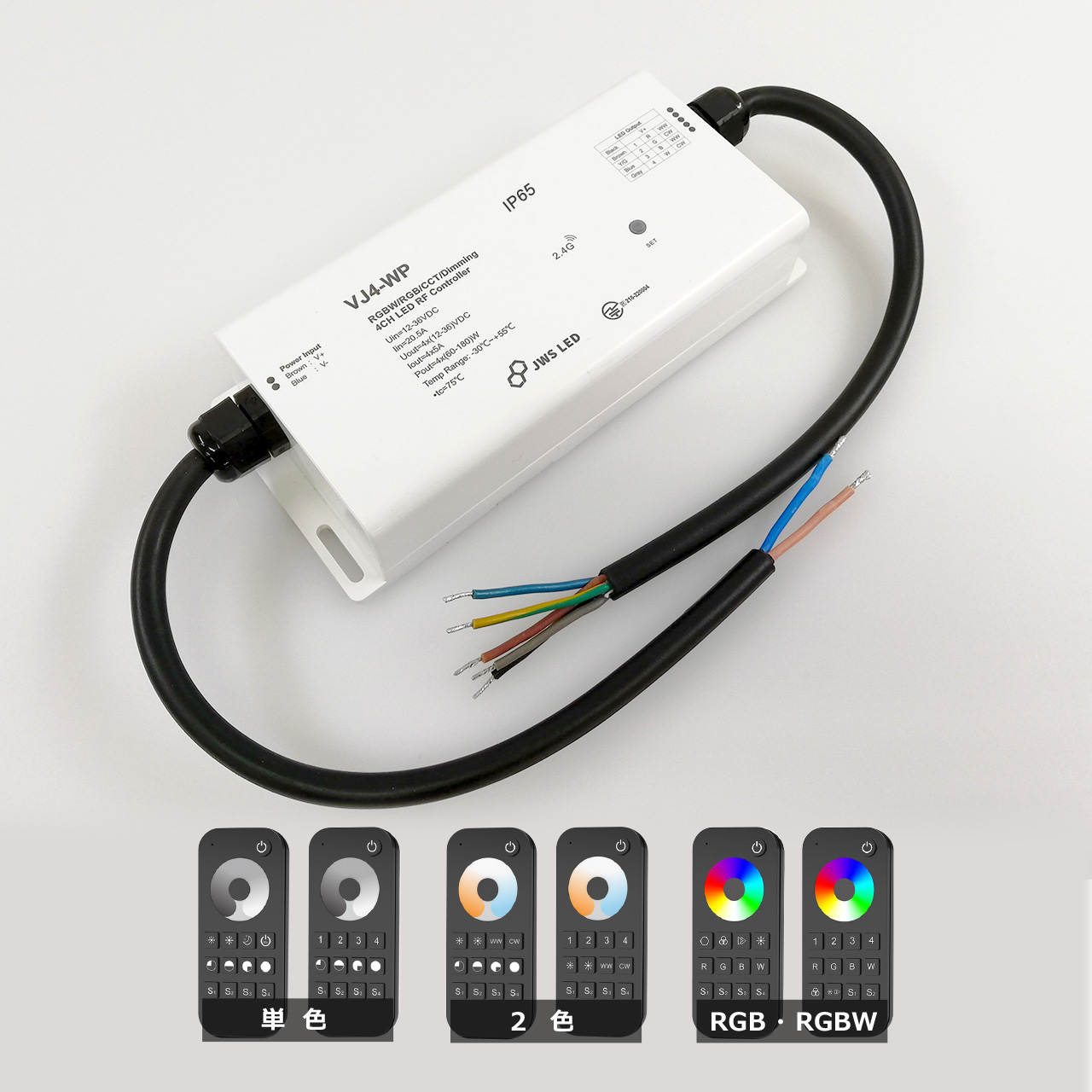

オールインコントローラーVJ4-WPは1つで単色、2色、RGB、RGBWのテープに対応した防水防塵のコントローラーです。保護等級はIP67をサポートしており、雨のかかる屋外や埃などの心配がある場所でも使用できます。出力は4ポート(CH)あり、各5Aの計20Aまでの電流容量テープライトが接続できます。操作リモコンはJWSシリーズ 単区・4区と紐づけをして使用できます。
- 防水防塵IP67
- オールインワンコントローラー
- 出力容量20A
製品の動画一覧(別ウィンドウ)
製品保証・サポート
動作保証をしていない弊社以外のLED灯具をコントローラーやアンプに接続して利用する場合、製品の保証並びに問い合わせ（接続構成、設定関連など)はサポートの対象外となります。また、明らかにコントローラーの利用数量と接続するLED灯具数が合わない場合も含まれます。
参考: 製品保証や返却について
VJ4-WPコントローラー概要動画
※コントローラーをRGBで使用する時のみ。設定変更が必要です。これは出力側の－極性が4ポートなのですが、RGBは3ポートのみ有効にして、1ポートを無効にする必要がある為です。設定変更はページ下にある"RGBモード切替"を参考お願いします。
※動画は配線や操作の説明を主としています。実際の利用の際には電源線や未使用配線の接触やショートが発生しない様に保護処理を施して下さい。
本体の説明

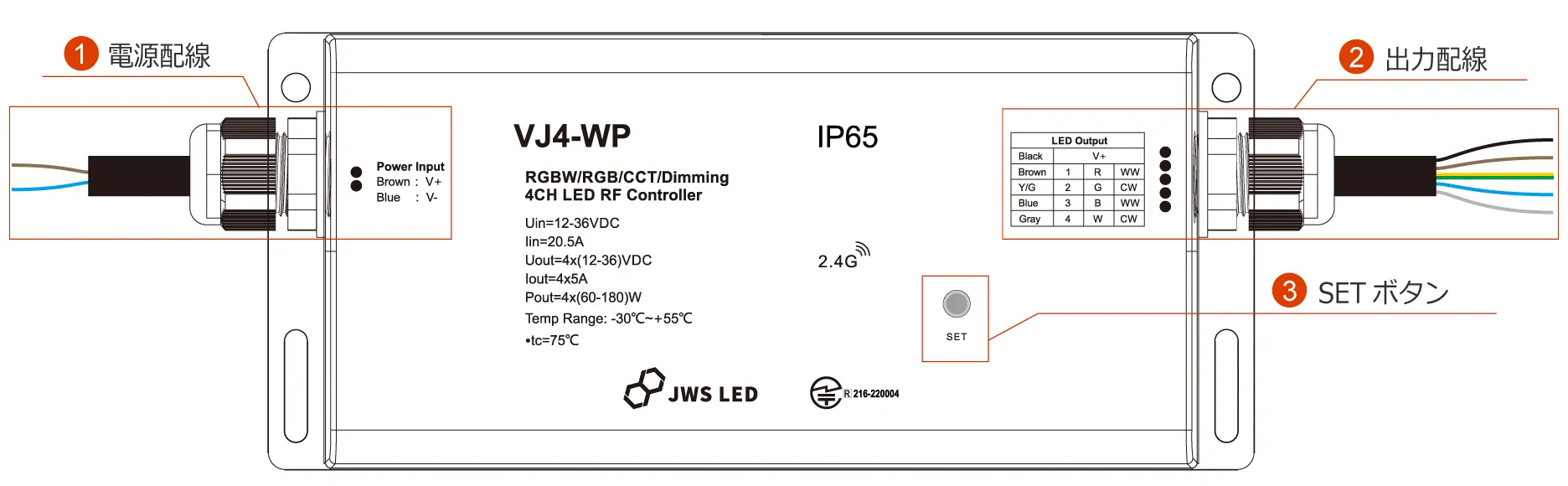

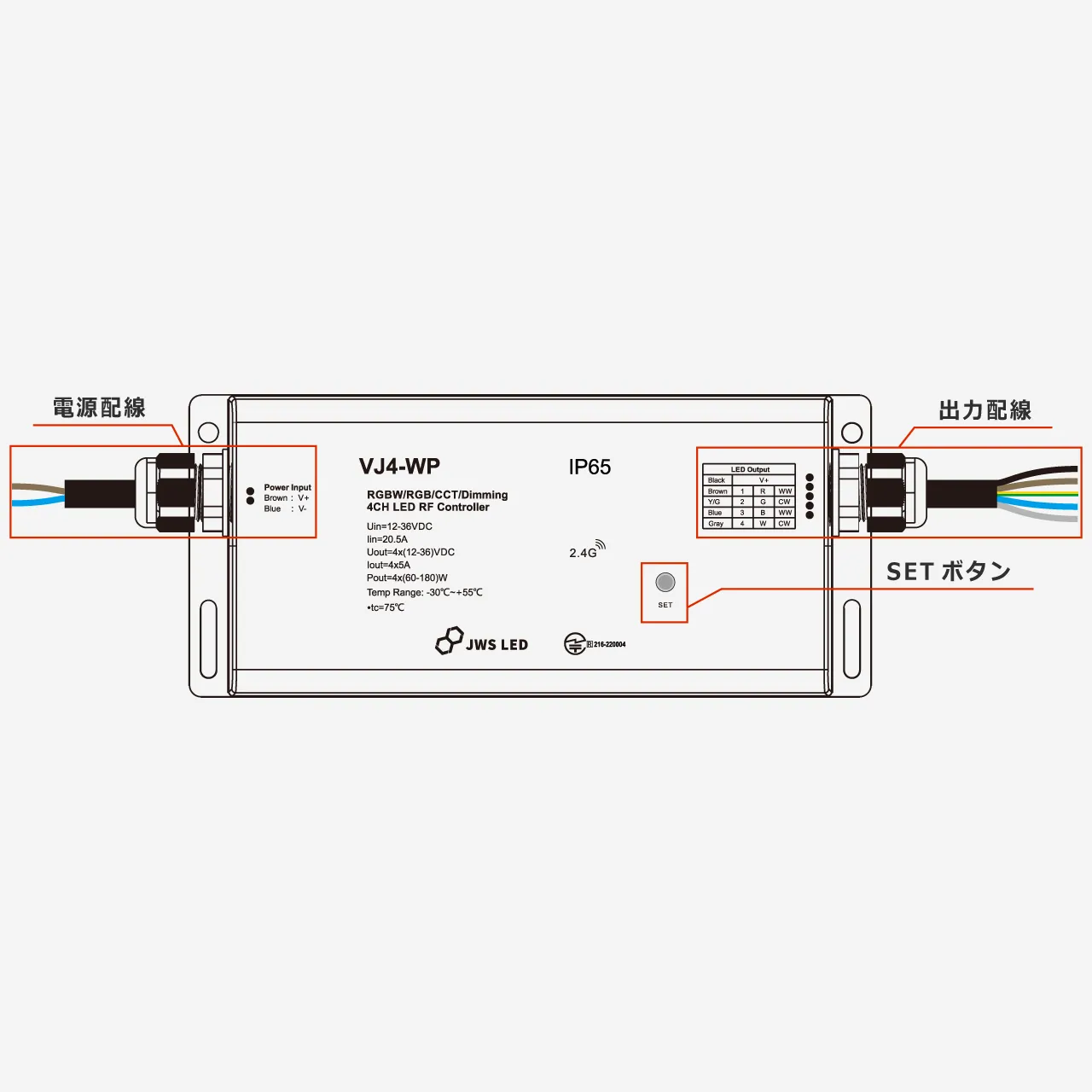

| 項目 | イメージ | 説明 |
|---|---|---|

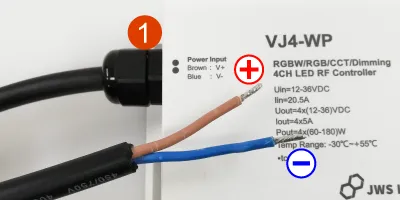

| ①電源配線 |  |
＋が茶色線、－が青色線になります。こちらに入力する電源を接続します。 |
| ②出力配線 |  |

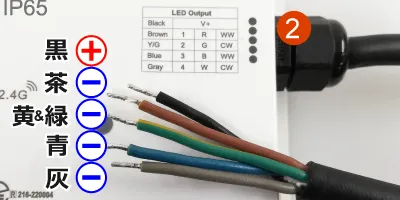

＋共通線(1ポート:黒線)、－極性(4ポート:茶色線,黄&緑色線,青色線,灰色線)です。 |

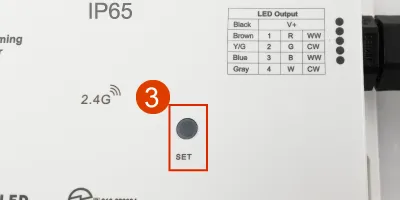

| ③SETボタン |  |
リモコンの紐づけ、解除時に使用するボタンです。また、RGBテープを使用する場合にもこちらのボタンで設定を切り替えます。 |
テープ配線
コントローラーへの各種類テープライト配線例は以下のとおりです。

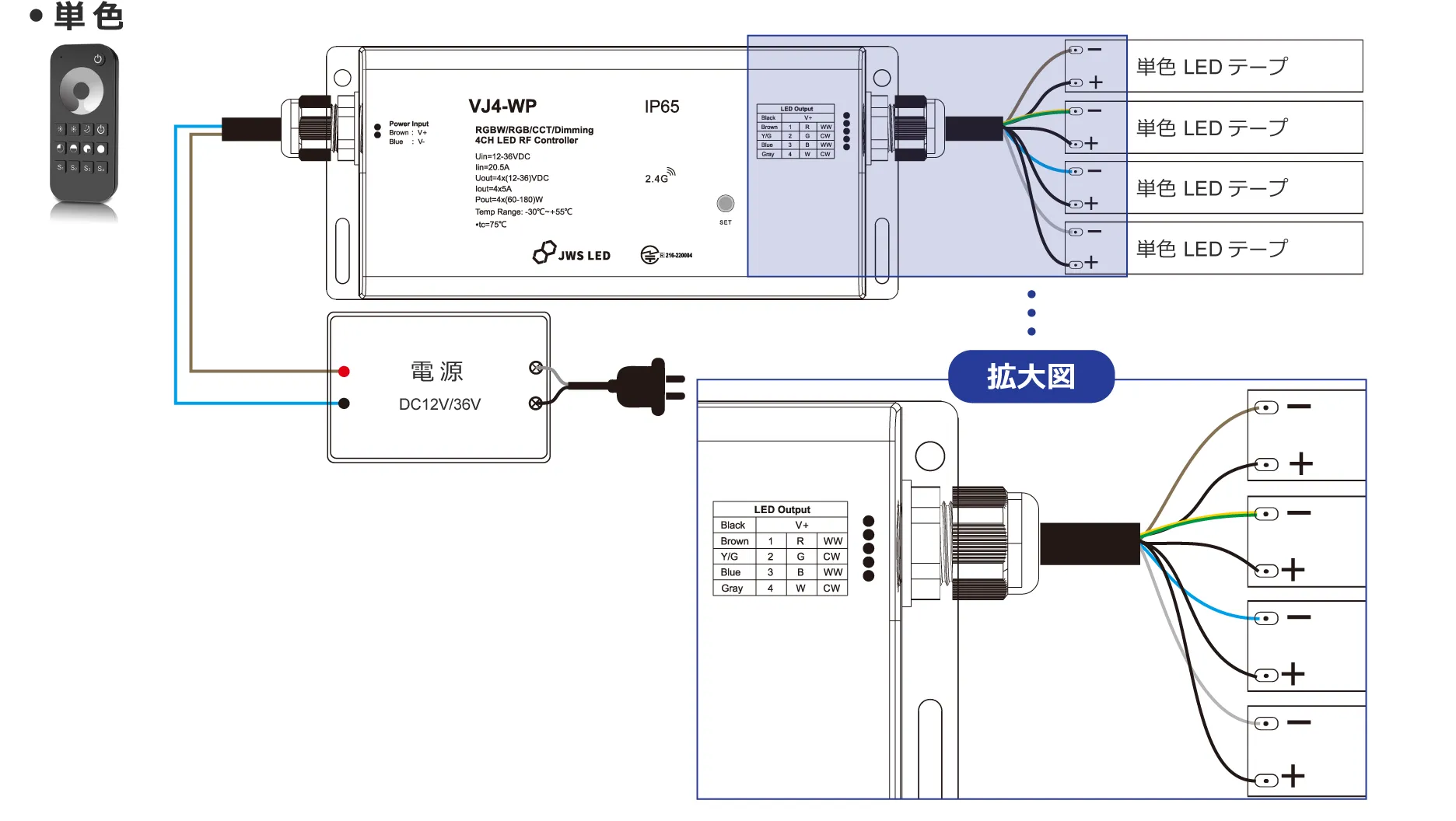

＊単色
＋線は共通で配線。－線はそれぞれのテープへ配線をして下さい。

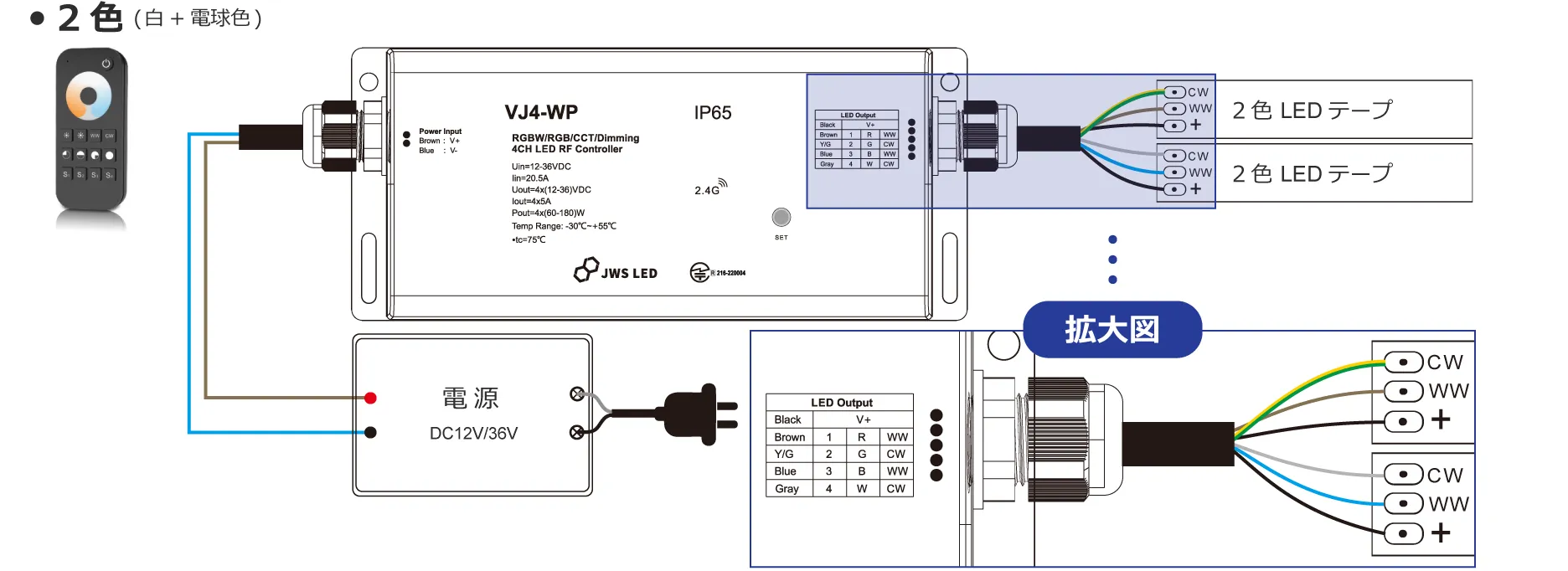

＊2色
＋線は共通で配線。－線はCWをテープの白側へ、WWをテープの電球色側へ配線をして下さい。

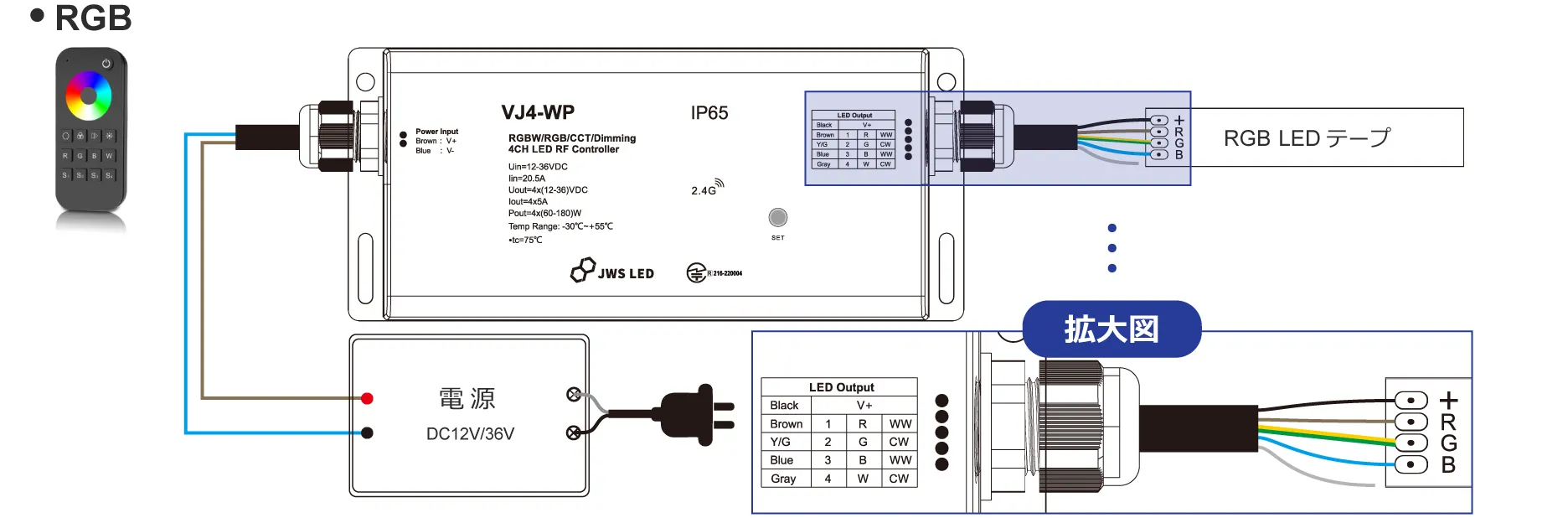

＊RGB
＋線、RGBの－線は赤、緑、青と点灯制御線と点灯色が合う様に配線をして下さい。使用する－極性は3ポートの為、灰色線は使用しません。
※RGBで使用する時のみコントローラーの設定変更が必要です。設定変更はページ下にある"RGBモード切替"を参考お願いします。
＊RGBW
＋線、RGBの－線は赤、緑、青、白と点灯制御線と点灯色が合う様に配線をして下さい。
リモコン単区・4区
リモコンは単区と4区を用意しています。単区は1つのリモコンで個別にコントローラーを制御。4区は1つのリモコンで複数(4つまで)のコントローラーを制御できます。
コントローラーの点灯パターン、動作、操作はリモコンページをご参考下さい。
コントローラーとリモコン 紐づけ/解除 操作
コントローラーとリモコンの紐づけと解除の方法はSETボタン操作と電源抜差し操作による2つの方法があります。
SETボタン操作編
SETボタンの押下により、リモコンの紐づけ解除を行います。
※SETボタン操作による解除はコントローラーに紐づけ済みの全リモコンが解除させます。一方で電源抜差し操作は個別にリモコンの解除が行えます。
紐づけ動画
紐づけ: SETボタンを一度押します。すぐに紐づけするコントローラーの電源ボタン(単区分コントローラー)、または区分ボタン(4区分コントローラー)を押します。
解除動画
解除: SETボタンを5秒長押しします。接続しているテープが3回点滅し、紐づけされている全てのリモコンが解除されたことを通知します。
電源抜差し操作編
電源抜差しにより、リモコンの紐づけ解除を行います。
紐づけ動画
紐づけ: コントローラーの元電源をON状態からOFF・ON、OFF・ONと2回抜差しします。すぐに紐づけする電源ボタン(単区分コントローラー)、または区分ボタン(4区分コントローラー)を3回押します。接続しているテープが3回点滅し、紐づけされたことを通知します。
解除動画
解除: コントローラーの元電源をON状態からOFF・ON、OFF・ONと2回抜差しします。すぐに紐づけする電源ボタン(単区分コントローラー)、または区分ボタン(4区分コントローラー)を5回押します。接続しているテープが5回点滅し、解除されたことを通知します。
10種類のRGB動的点灯パターン
Modeボタンを押して以下に示す動的なRGB点灯10パターンの切替が行えます。また、それぞのパターンはSpeedボタンで10段階の速度が選択できます。
| 番号 | 名称 |
|---|---|
| パターン01 | RGB ジャンプ |
| パターン02 | RGB スムーズ |
| パターン03 | 6色 ジャンプ |
| パターン04 | 6色 スムーズ |
| パターン05 | 黄・シアン・紫 スムーズ |
| 番号 | 名称 |
|---|---|
| パターン06 | RGB フェイドインアウト |
| パターン07 | 赤 フェイドインアウト |
| パターン08 | 緑 フェイドインアウト |
| パターン09 | 青 フェイドインアウト |
| パターン10 | 白 フェイドインアウト |
RGBモード切替
コントローラーはデフォルト(出荷時初期状態)で4ポート制御の出力設定(単色、2色、RGBW)になっています。RGBは3ポートで制御を行う為に3ポート制御の設定に切換が必要です。設定切換はSETボタンを15秒間長押しして下さい。接続しているテープが10回点滅し、RGBモードに切替ったことを通知します。
長押し15秒でRGBモードに切替ります。長押し5秒、10秒、15秒にテープ点滅があります。
長押し5秒:
3回点滅 ※リモコン紐づけ解除
長押し10秒:
5回点滅 ※リセット(出荷時初期状態)
長押し15秒:
10回点滅 RGBモード
出荷時初期状態に戻す
出荷時初期状態に戻す場合はSETボタンを10秒間長押しして下さい。接続しているテープが5回点滅し、出荷時初期状態に戻ったことを通知します。
仕様一覧
- 製品型名
- VJ4-WP
- 入力電源
- DC12V-36V
- 最大負荷電流
- 20A ※5A/ポート(CH) x 4ポート
- 最大消費電力
- 240W(DC12V)、720W(DC36V)
- 出力ポート数
- ＋極性(1ポート:黒線)、－極性(4ポート:茶色線,黄&緑色線,青色線,灰色線)
- 電源配線
- 端子配線(＋極性:茶色線、－極性:青線)
- 入力信号
- RF 2.4GHz
- 本体寸法
- 縦78mm × 横176mm × 高さ38mm
- 動作温度
- -30℃ ~ +55℃
- IP保護等級
- IP67
- リモコン受信範囲
- 最大30m(障害物等を除く環境)
- 点灯動作
- 各リモコンページを参考
- 重量
- 135g
- 製造国
- 中国
- 認証規格
- 電波法適合 技適マーク認証
- 注意
- ※ 製品の設定などのサポートはメールのみとさせて頂いています。製品は動作保証をしている弊社テープの利用が前提となります。
こちらの製品のよくあるご質問
リモコンからの操作で白を選択するカラー色が混ざってしまいます。
リモコン操作でR,G,Bボタン、またカラーリングタッチパットの操作後にリモコンのWボタン(白)を押すと白に押下前の選択カラー色が混ざった点灯状態になります。この現象はリモコンとコントローラーの仕様によるものです。純粋白を点灯させる場合は、一旦リモコンボタンよりOFFをしてから直接Wボタンを押して下さい。
RGBテープを接続したのですが、Wが点灯しません。
コントローラーの設定をRGBモードに変更して下さい。RGBモード切替動画を参考お願いします。
