マジック用17keyICコントローラーRF「ミニサイズで簡単接続,200パターンを用意」

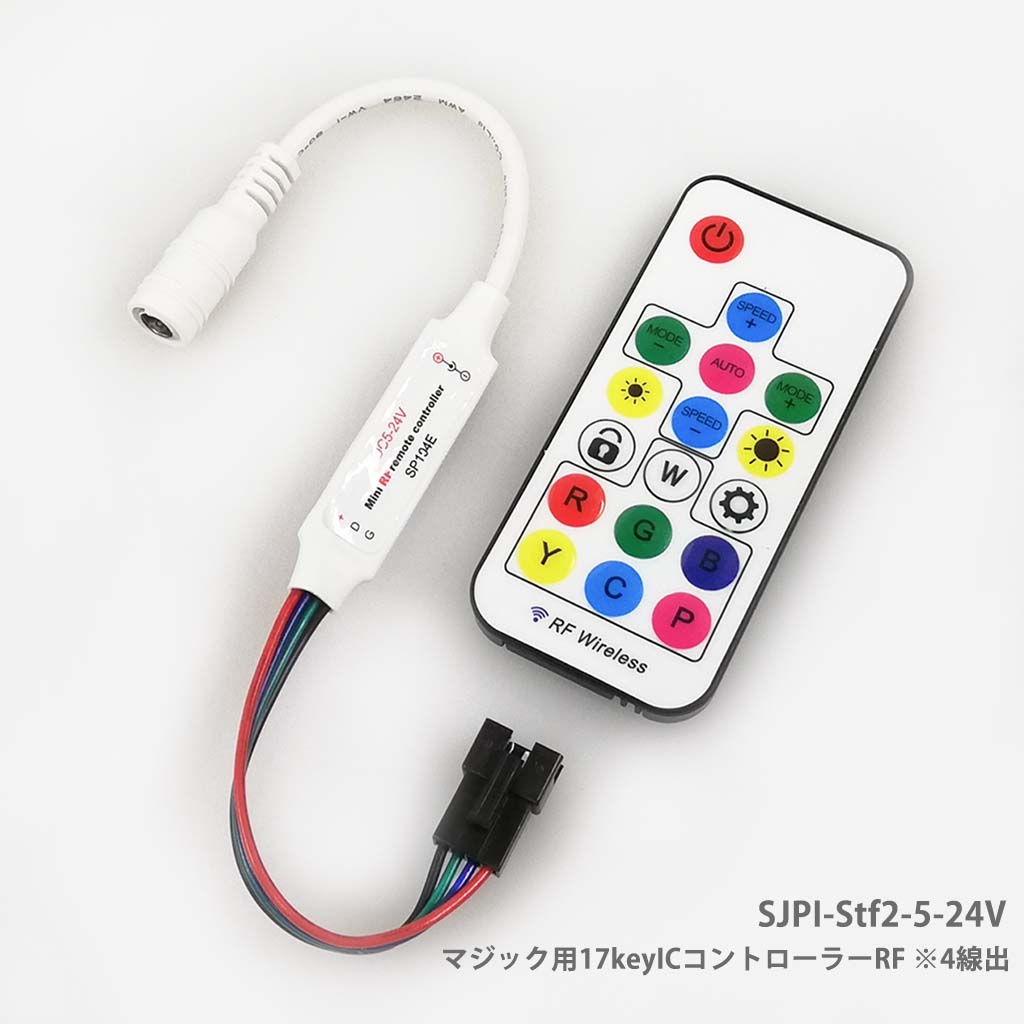

マジック用17keyICコントローラーRF

画像にマウスを合わせると拡大されます。

  • 本製品

1.選択したLEDコントローラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

製品保証・サポート

製品保証・サポート

動作保証をしていない弊社以外のLED灯具をコントローラーやアンプに接続して利用する場合、製品の保証並びに問い合わせ(接続構成、設定関連など)はサポートの対象外となります。また、明らかにコントローラーの利用数量と接続するLED灯具数が合わない場合も含まれます。
参考: 製品保証や返却について

製品概要

マジック用17keyICコントローラーRFとは・・・
マジックRGBタイプを操作できるミニサイズのRFコントローラー。IC数が200以内であれば自動でIC数を設定できます。最大2048ICを読み込み可能です。パターンも200を用意しています。コネクタ配線になっており、コネクタ同士をカチッとするだけで簡単に配線ができます。LEDテープライトには別途追加電源が必要です。
ミニサイズで簡単操作
40mm × 10mmとサイズも小さく、リモコン操作だけなので、簡単操作で便利なICコントローラーです。
コネクタ接続で簡単接続
ミニICコントローラーは、コネクタ接続タイプになっており、コネクタ入力線のLEDテープで簡単に接続ができます。
入力電源について
DC5V-24Vをサポートしております。コントローラーに表記されてるので、表記されている定格電源を組み合わせてください。

3線出しと4線出しの違い

マジックテープの種類によりD(DATA線)が単独ものとD1,D2と二つあるものがあります。
3線出しはD単独のもの、4線出しはD1,D2と二つあるものに使用します。コントローラーからの出力と配線は以下のとおりです。

3線4線の違い

操作説明

項目 ボタン 説明
電源ON-OFFボタン ボタン

コントローラーの電源をオン/オフ切り替えるボタンです。

モードボタン ボタン

パターンを選択するボタンです。
+:次のパターンを点灯
ー:前のパターンを点灯

スピードボタン ボタン

パターンの流れるスピードを選択するボタンです。
+:パターン点灯の速さを加速
ー:パターン点灯の速さを減速

オートボタン ボタン

パターンを一から順番に一定の周期で点灯させます。

輝度調整ボタン ボタン

輝度の調整ボタンです。LEDの明るさを調整します。

セッティングボタン ボタン

マッチングボタンと組み合わせて使用します。

マッチボタン ボタン

セッティングボタンと組み合わせて使用します。

RGBWボタン ボタン

R:赤色を点灯
G:緑色を点灯
B:青色を点灯
Y:黄色を点灯
C:シアンを点灯
P:紫色を点灯
W:白色を点灯

機能説明

項目 説明
LEDテスト機能 オートボタンを連続5回押します。一度LEDが消えることが確認できます。その後LEDが赤、緑、青、黄、紫、シアン、白7色点灯してから、テスト機能になります。
紐付け設定 マッチボタンを5回押すと、LEDテープがすばやく白く点滅します。これでリモコンとコントローラーの紐付けが完了します、同操作でゆっくり白く点滅すれば紐付け解除のサインになります。 また、この設定は1セットずつ行う必要があり他のコントローラが電源に繋がれている状態で設定作業を行うと、まとめて同期されてしまいますので1セットずつ電源をいれて設定してください。
RGB再調整 RGBボタンと合わない色が点灯したときに、RGB再調整機能を使用します。セッティングボタンを5回押します。一度LEDが白く点滅するのを確認したら、Rボタン、Gボタン、Bボタンを押して行きます。色が、赤緑青と順番に変わるので、対応するボタンに合わせます。
IC設定 初期状態のIC数は600セットがあります。最大IC2048数を設定することができます。最小でIC数が300でセットされます。IC数が600以上ある場合のみIC設定を行います。セッティングボタンを5回押します。一度LEDが白く点滅するのを確認したら、モードボタンを押します。一回押すと60セット減少(増加)します。モード+で増、モード-で減です。

仕様一覧

動作電圧

DC5V-24V

電源との配線

DCジャック(センター+極性:外径:5.5φ・内径:2.1φ)

LEDとの配線

SMオスコネクタケーブル(+、DATA、ー)

最大ICセット数

2048

最大接続数

1系統

本体寸法

縦40mm × 横10mm × 厚み5mm(本体部)

動作温度

-20~+60℃(氷結・結露無きこと)

重量

最大15g

製造国

中国
