マジックLEDテープ 60LEDs/20ICs 各単色 12V W6シリーズ
画像にマウスを合わせると拡大されます。
製品特徴
マジックLEDテープW6は、1mあたり60個のLEDチップと20個の内蔵ICを搭載したLEDテープライトです。
3LED（5cm）毎にICで制御され動きを表現。白色、電球色、青色それぞれの色に特化したタイプです。
- 白・電球・青
- 3LED毎の動き
- 12V
製品の資料(PDF)
仕様書
W6シリーズ
- 入力線を3線コネクタから4線コネクタに変更しました。
- 本製品
- 電源
- コントローラー
1.選択したLEDテープのカラーはLEDテープのカラーについて
2.選択したLEDテープの長さは
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格テープ長さ価格区切りは10ブロック(税込\1,727.-)単位 ※例:11ブロック選択は20ブロック単価
3.選択したLEDテープの保護種類は保護種類について
4.選択したLEDテープの入力線は
5.選択したLEDテープの出力線は
LEDテープ点灯動画
製品概要
マジックLEDテープとは
LEDテープ上のRGB LEDや単色LEDを個別に動的に演出した場合にLED点灯を制御するICでコントローラーよ点灯に関する信号を送って制御する多彩な演出ができるLEDテープです。一般的なLEDテープではこの様な個別制御が行えない為、全一斉での点灯、点滅、フェード等の演出のみになりますが、マジックは光を流す、一部分のみ点滅させるなどより動的にコントロールできます。
専用ドライバ制御IC
制御ICは外付けタイプ(Separate式)と内蔵タイプ(Internal式)があります。現在の主流は内蔵タイプとなり、ICが小型化され、LED部品の中にICが配線されています。この様IC内蔵タイプにより、実装する部品点数は減り、生産コストの削減や故障確立の低下を実現しています。制御ICはWS2811や1903などがあり、各メーカーより類似したタイプのモデルがリリースされています。

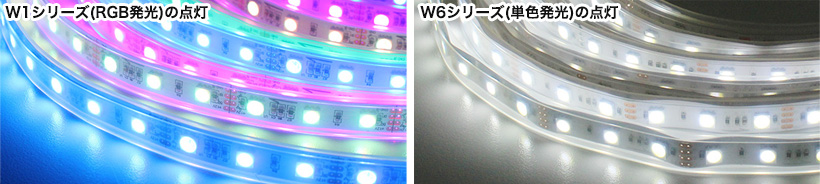

マジックLED種類が豊富
5cm LED60個、IC20個(つまり5cm毎の3個LEDを1つのICで制御)がスタンダードですが、もっとピクセル数(制御できる単位)を小さくして鮮明な演出を行いたい場合にはLED60個、IC60個(つまりLED1個1個を制御)を用意しています。またRGBでは表現できない純白をRGBにプラスで実装したモデル、単色のみタイプ、RGB側面発光マジック、5V制御対応のモデルなど多種用意しています。
高輝度・高品質・高信頼性
マジックLED点灯の長所を十分に引き出す為、使用しているLEDは高輝度です。市販されている一般的なマジックLEDテープと比べて輝度は高く、点灯させると鮮やかで透明感のある澄んだ光で発光します。LED部品、採用IC等の構成する部品から、LEDテープ生産まで一貫した工場で行っております。安定した色、仕様で製品をご提供しております。またROHSの規格にも適合をしております。
接続例について
マジックLEDテープと電源の簡単接続構成
大容量電源を使用した並列接続構成
仕様一覧
定格電源
DC12V
定格電流
約1.2A(テープライト1m(LED 60個 + IC 20個))
消費電力
約14.4W(テープライト1m(LED 60個 + IC 20個))
最大直列連結長
500cm カット単位5cmごと(1ブロック/3leds実装)
テープ寸法１
非防水、ジェル防水：幅10mm × 厚み2.5mm
テープ寸法２
チューブ防水：幅12.5mm × 厚み4.0mm
LED数
5050SMD LED 60PCS/m LED実装ピッチ16.7mm
ICチップ種類
WS2811相当
防水保護等級
非防水：IP20相当、チューブ防水：IP66相当、ジェル防水：IP65相当
入出力信号１
コントローラー側：緑:信号線、白:－(GND)線、赤：+12V線
入出力信号２
電源側 ⇒ 白:+12V線、灰(黒):－(GND)線 ※電源側のDCジャック：内径2.1mm、外径5.5mm
寿命
30,000時間以上
照射角度
120度
動作温度
-20〜+50℃(氷結・結露無きこと)
保存環境
-20〜+60℃(氷結・結露無きこと)
製造国
中国
同梱品
チューブ防水：50cm以下毎に固定クリップ各2個
入力線、出力線のコネクタケーブルには対となるオスまたはメスのケーブルを付属
