F288 24V LEDラインテープロング RGB 水中・サウナ防水IP68相当

画像にマウスを合わせると拡大されます。

製品特徴 LEDラインテープロングとは

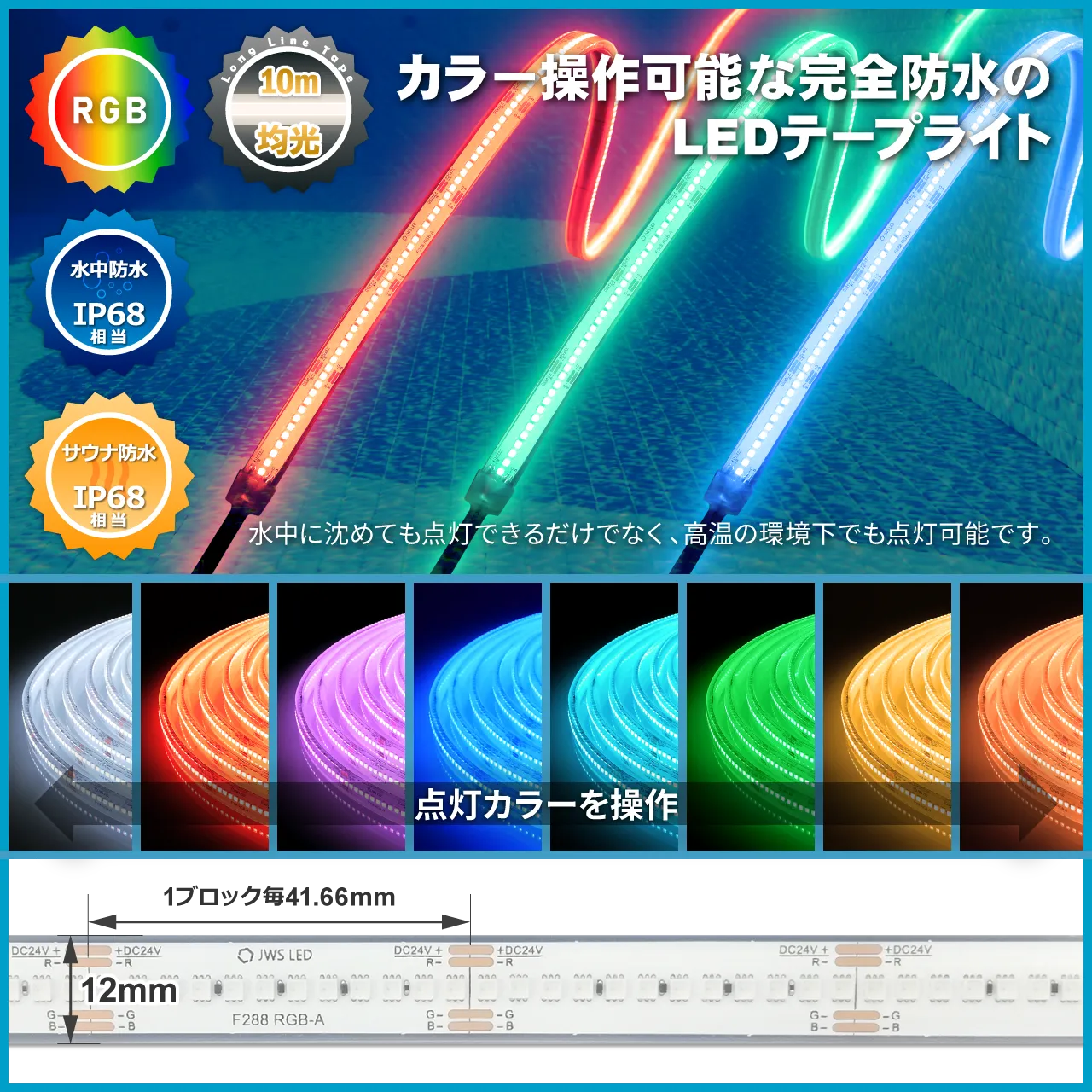

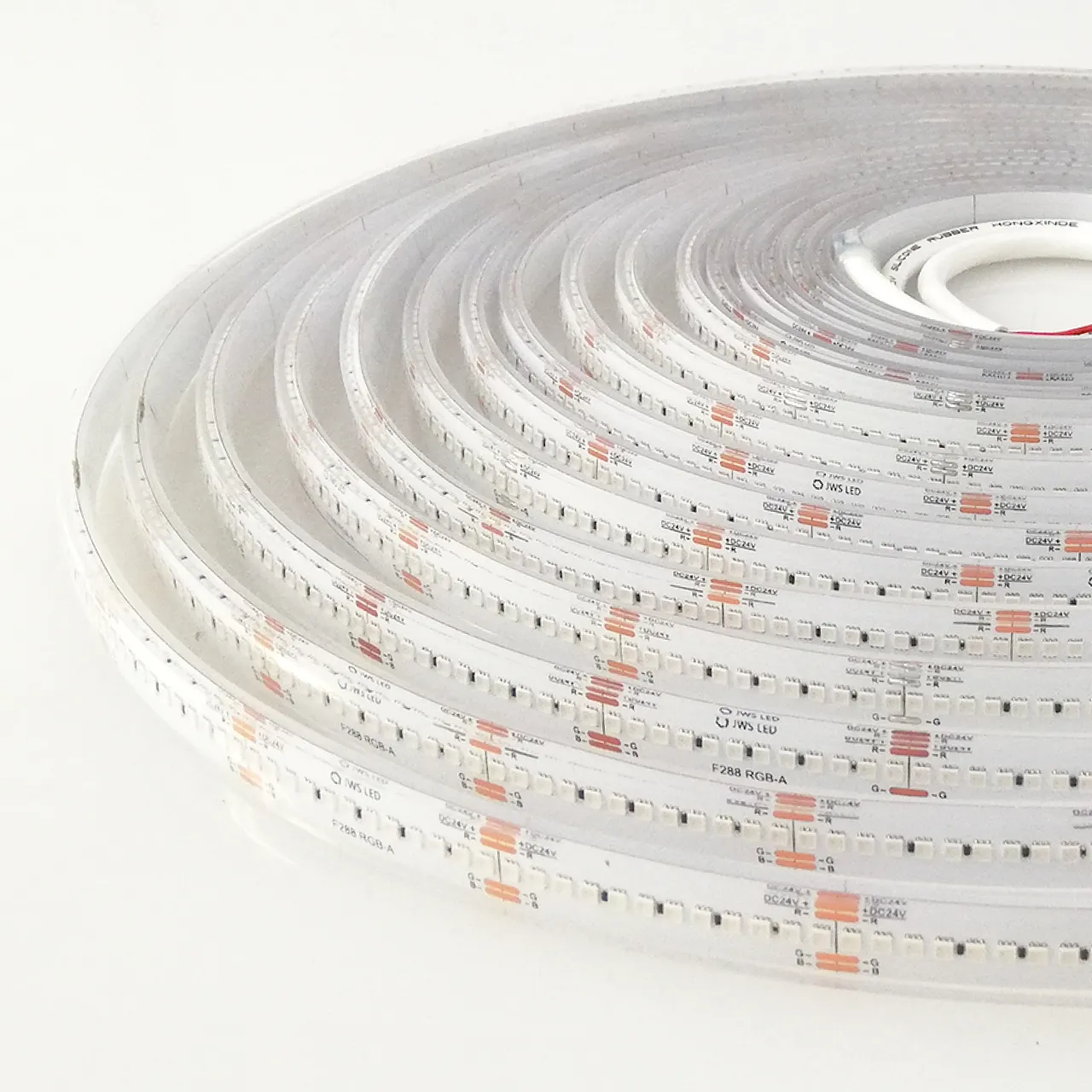

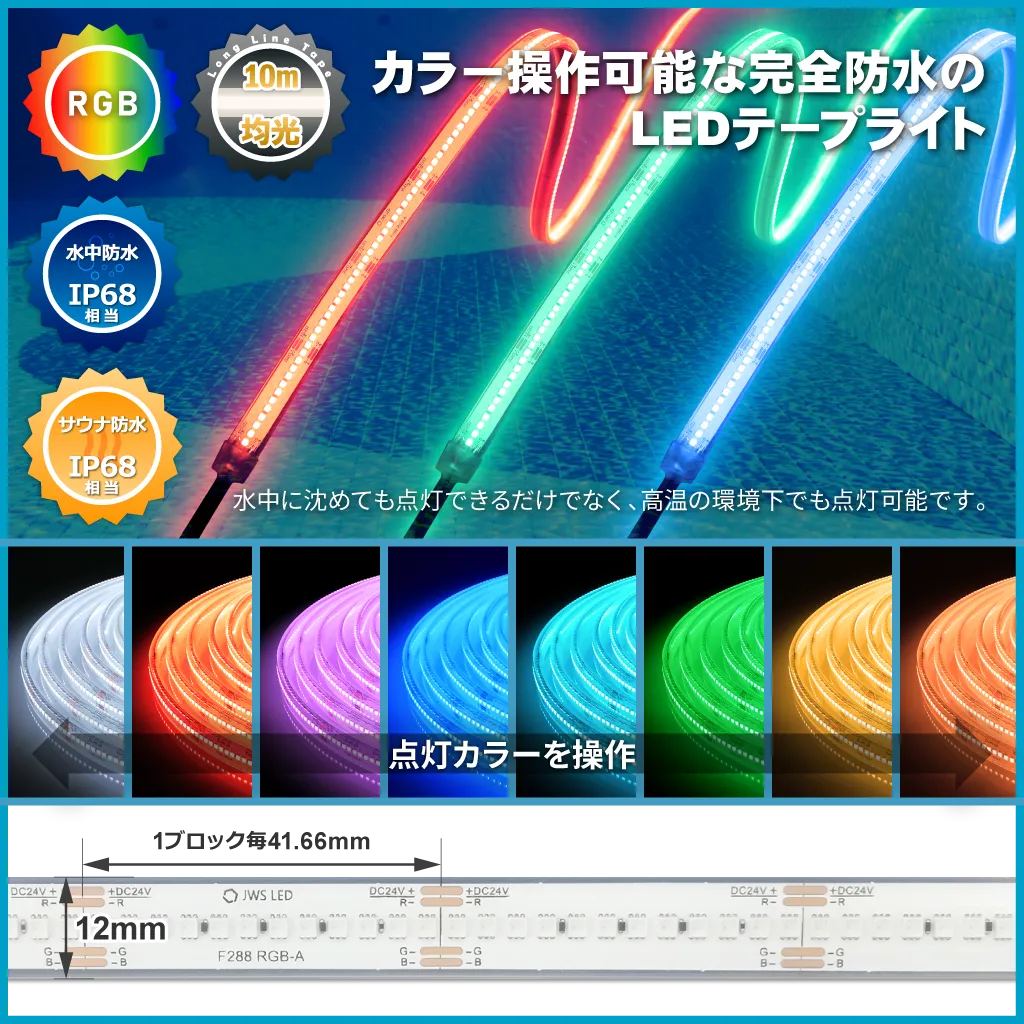

F288 LEDラインロングRGBを透明シリコンで隙間なく密閉した完全防水タイプです。保護等級はIP68相当で、水中に沈めても問題なく10m点灯およびカラー操作ができます。シリコンの透明度に優れているため点灯の明るさや色味は通常タイプと遜色ありません。耐熱性も備えており、高温環境下でも点灯を維持することができます。

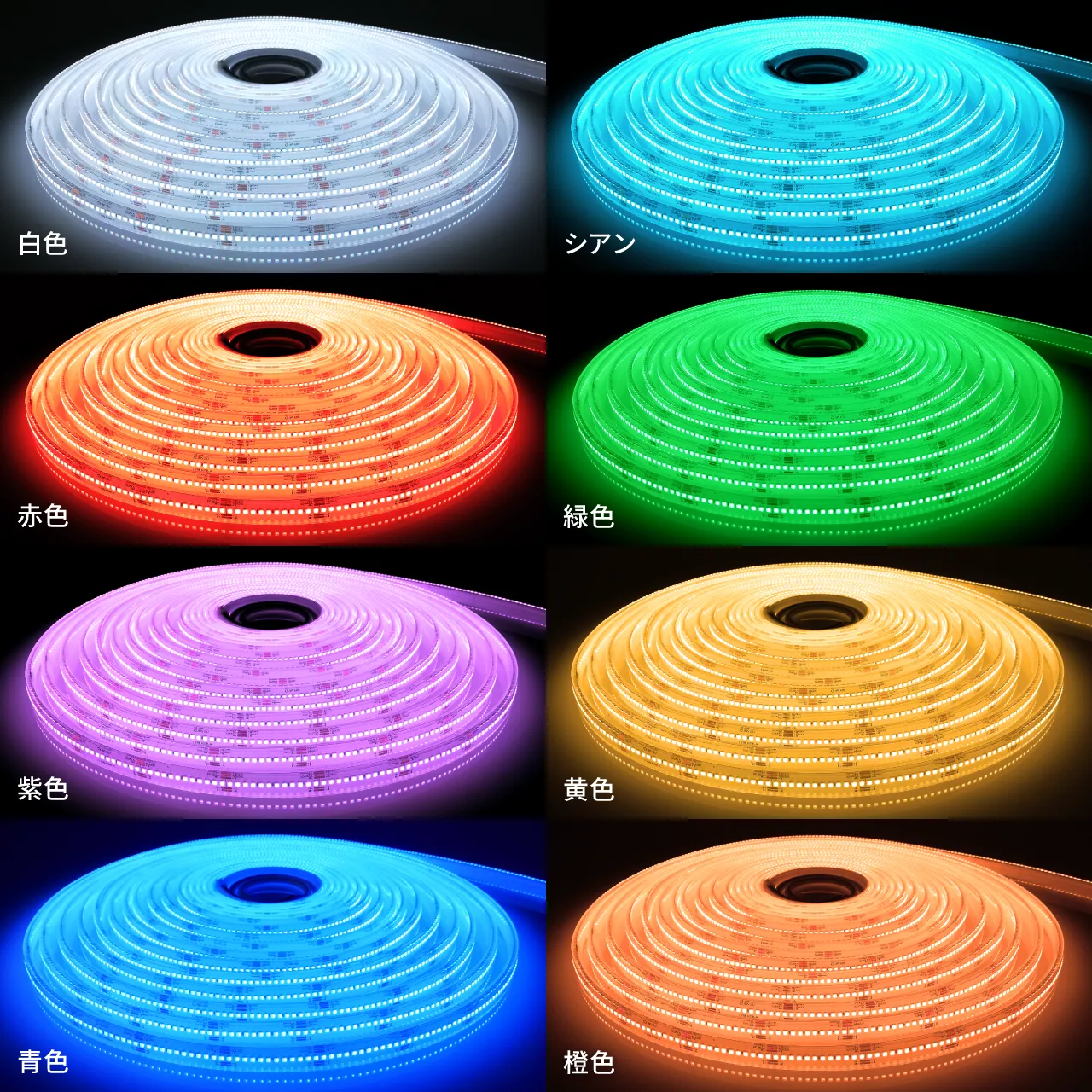

RGB
超小型LEDパッケージ

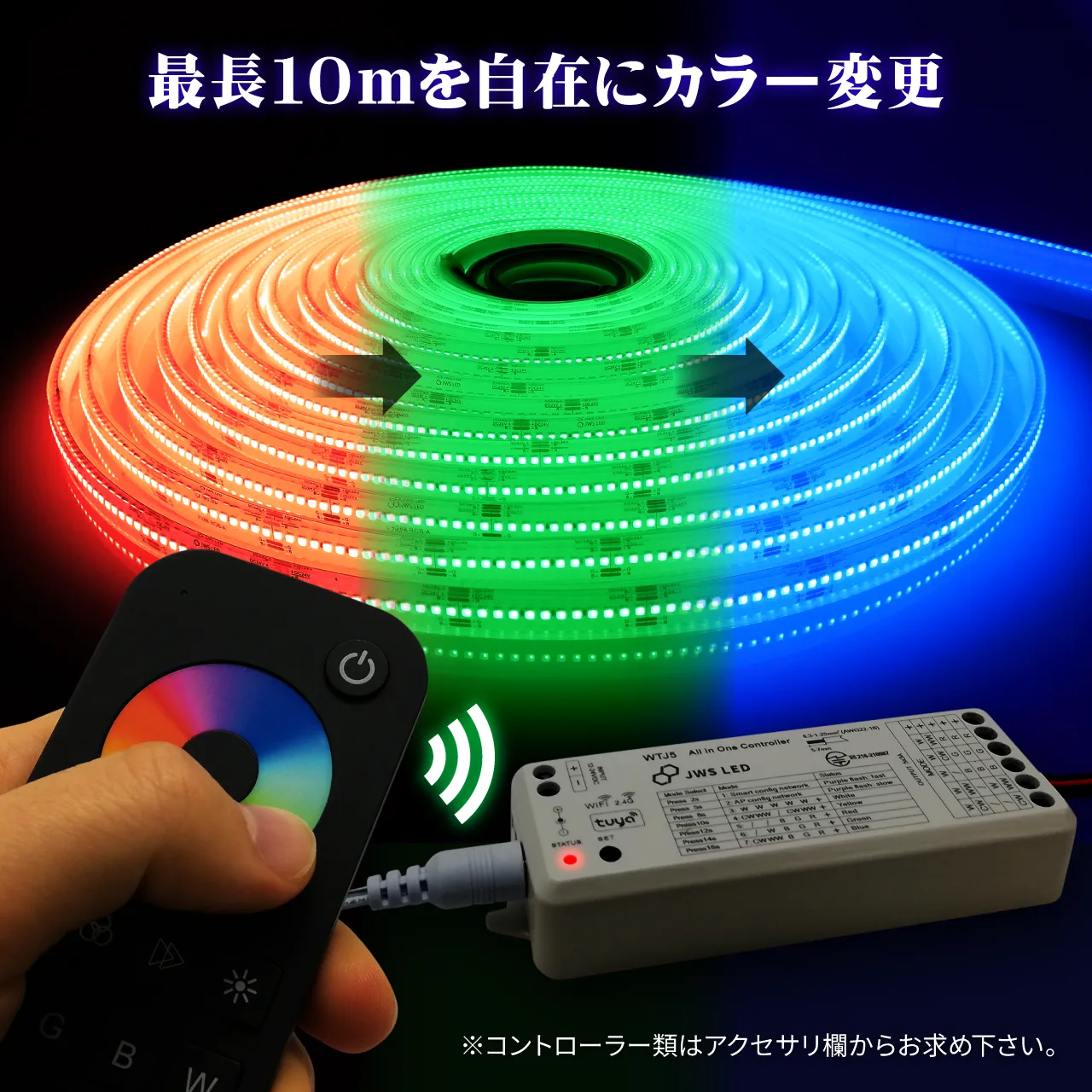

最長10mまで点灯
水中防水

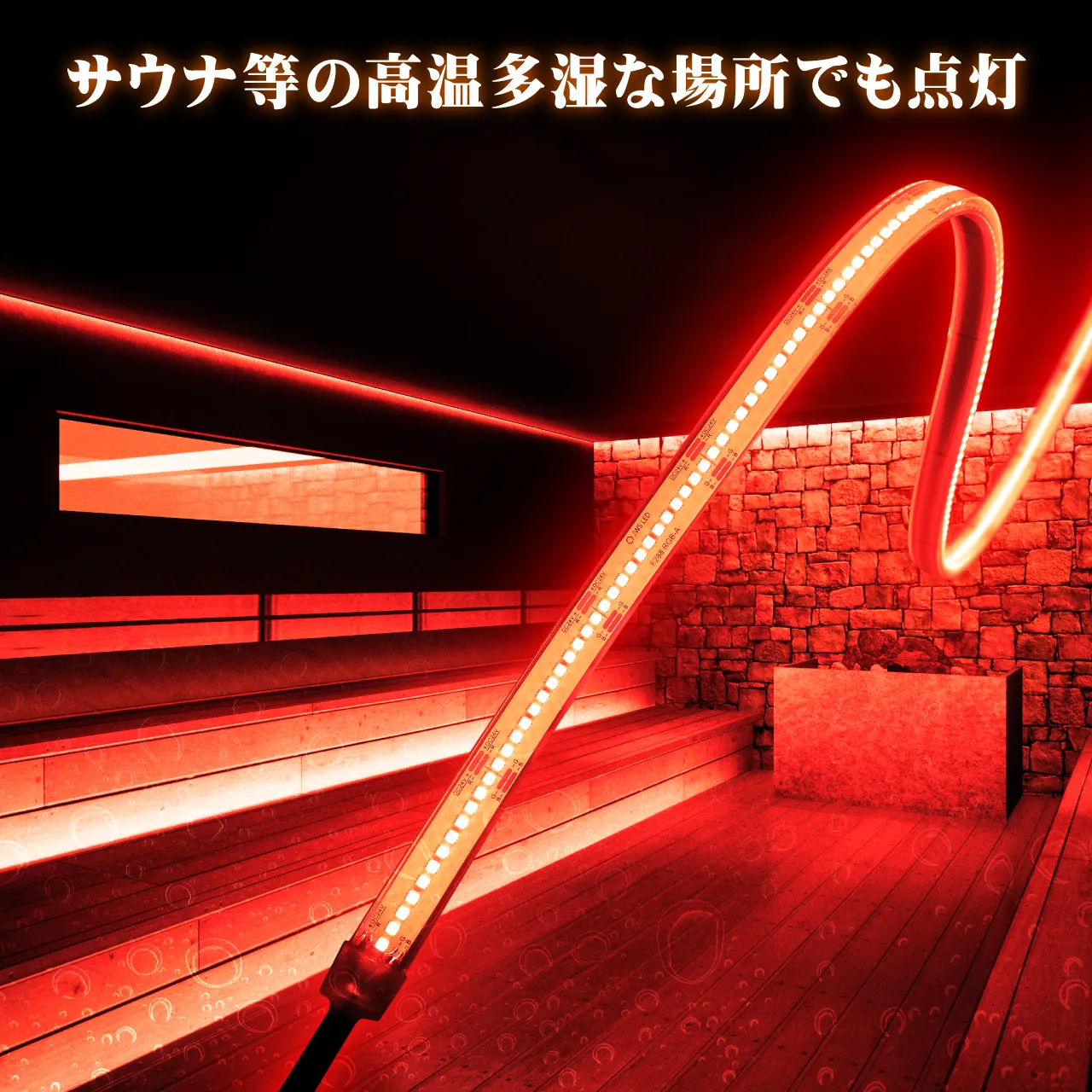

サウナ防水
IP68相当

製品の資料

仕様書

F288シリーズRGB

積分球測定データ積分球測定データとは

F288 RGB

※P1(白(RGB混合))、P2(赤)、P3(緑)、P4(青)

※計測データは非防水テープのレポートとなり、高耐防水は明るさがおよそ50～100LM下がります。

本製品
サンプル品
電源
コントローラー
アクセサリ

1.選択したLEDテープのカラーは

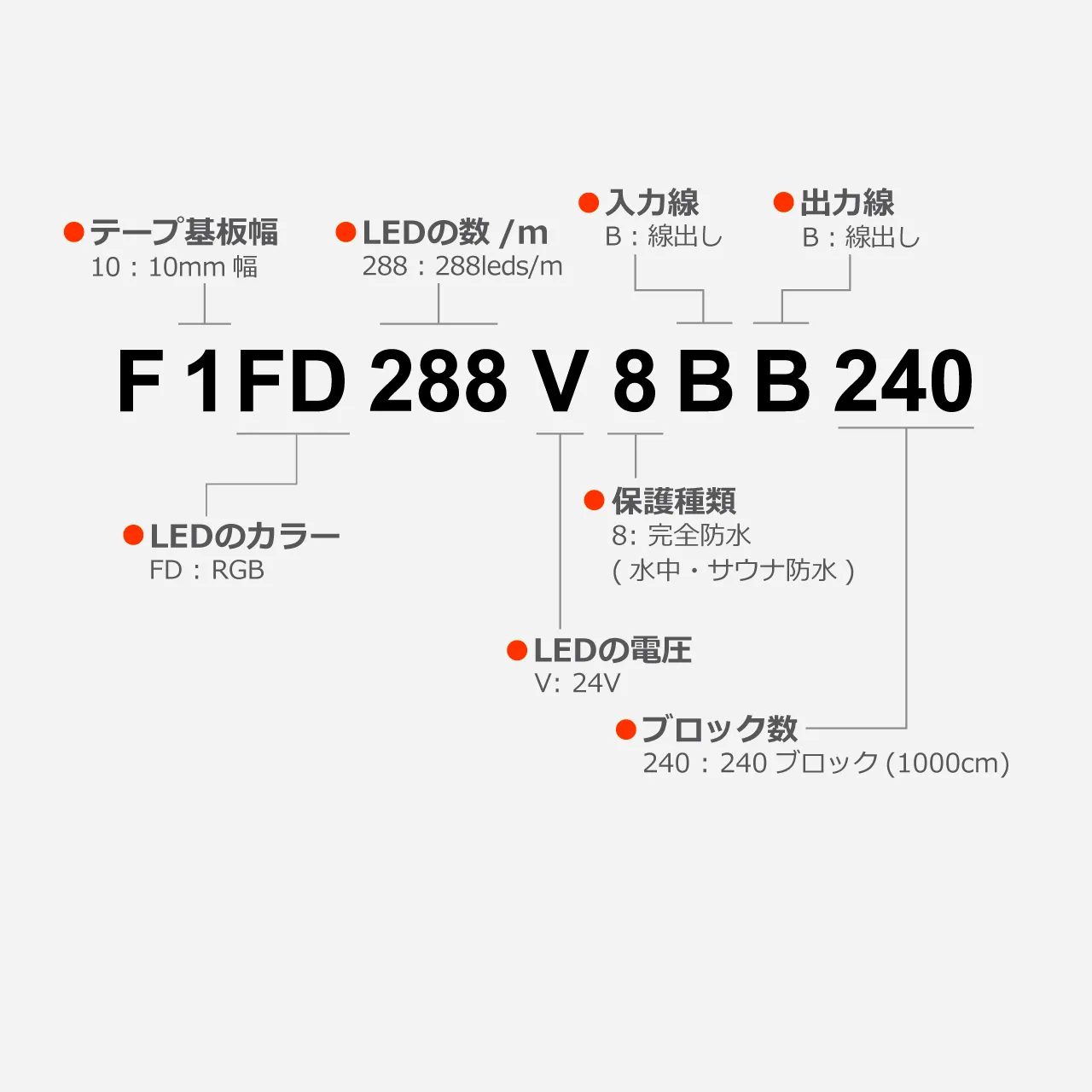

2.選択したLEDテープの長さは製品型番について
※完全防水IP68相当は10mのみ取扱い

カート: 製品名称

製品型番

在庫状況

出荷日数

製品価格

3.選択したLEDテープの保護種類は保護種類について

4.選択したLEDテープの入力線は配線の延長について

5.選択したLEDテープの出力線は

1.選択したサンプルLEDのカラーは

カート: 製品名称

製品詳細

製品ページはこちら

製品型番

在庫状況

出荷日数

製品価格

CHECK!サンプル品について

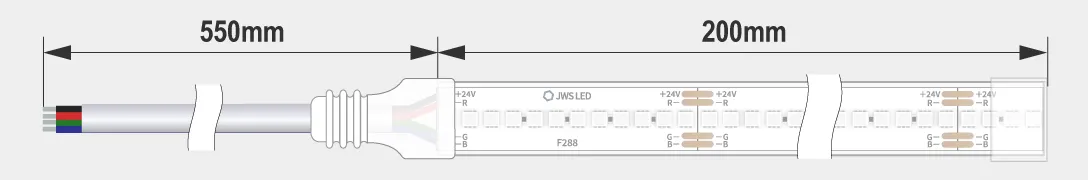

サンプル品は約10cmの防水テープ線出し加工となります。

CHECK!点灯具合は"サンプル点灯キット DCクリップ・DC端子+電源"で確認

"LEDテープ"と"サンプル点灯キット＋電源"で点灯具合を確認頂けます。

注意サンプル品のご注文について

同種類で複数個ご注文はご控えお願いします。

1.選択した電源は

カート: 製品名称

製品詳細

製品ページはこちら

製品型番

在庫状況

出荷日数

製品価格

1.選択したお勧めコントローラーは

カート: 製品名称

製品詳細

製品ページはこちら

製品型番

在庫状況

出荷日数

製品価格

1.選択したLEDアクセサリーは

カート: 製品名称

製品詳細

製品ページはこちら

製品型番

在庫状況

出荷日数

製品価格

↓↓ たわみなく、まっすぐ取付はレールを利用下さい。 ↓↓

LEDテープ点灯動画

IP68相当品のカット後の末端防水処理

※動画中で使用しているシーリング材は"バスボンドQ 色調クリヤー(半透明) 品番：#04888"です。
バスボンドQ 色調クリヤー(半透明): https://www.bond.co.jp/bond/detail/001759002543/

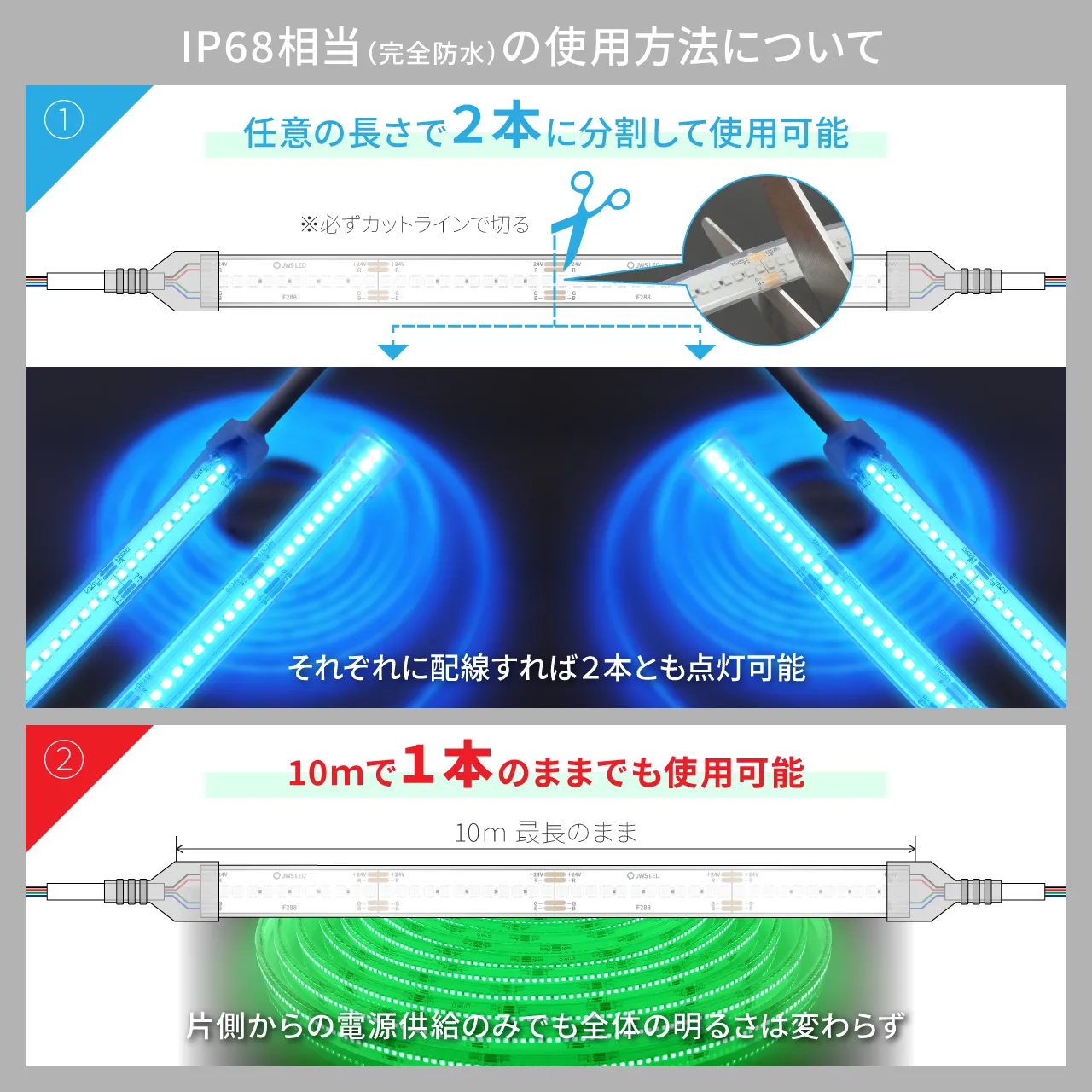

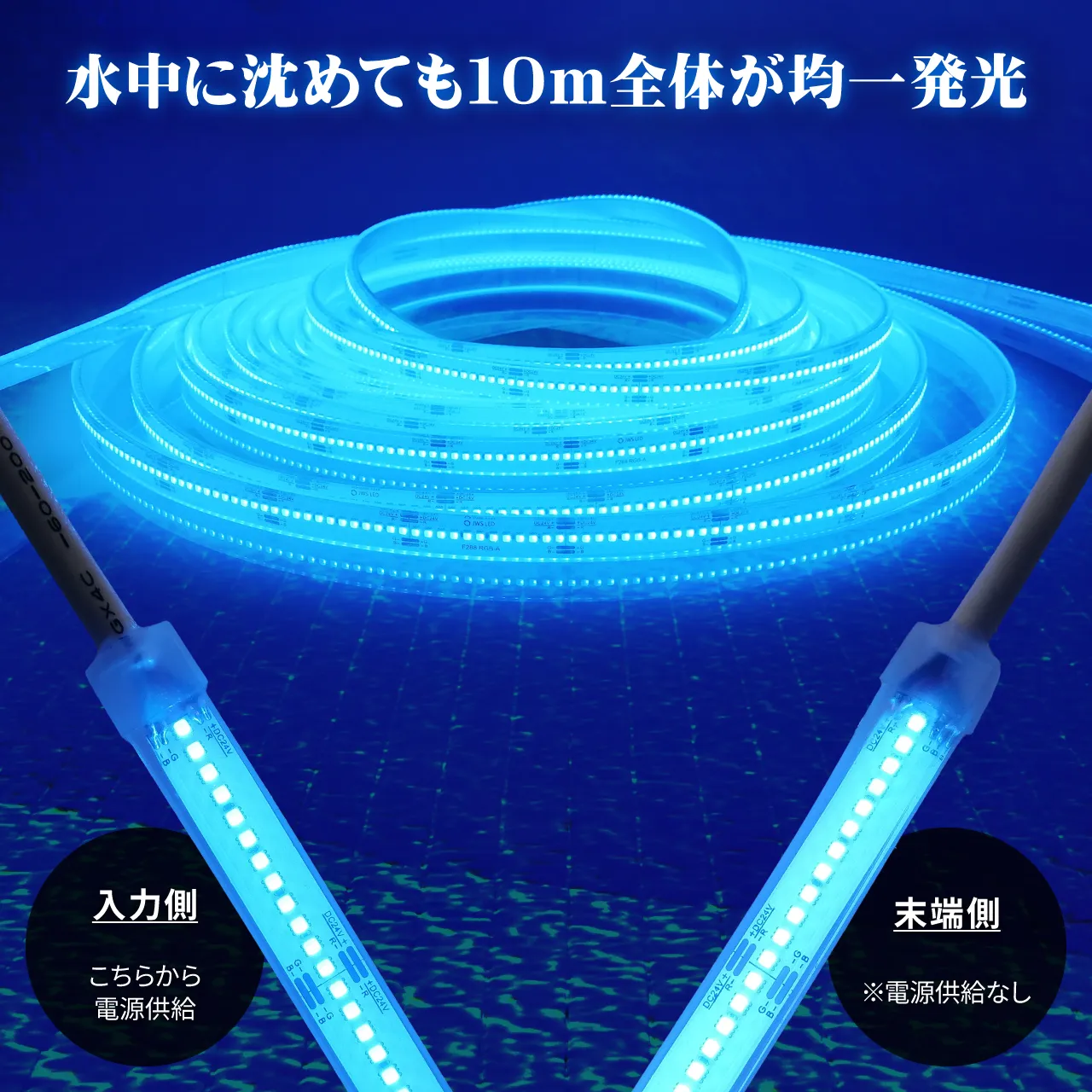

完全防水IP68相当LEDテープは10mですが、配線が両側から出ています。ロングタイプの為、電源供給は片側からでも全体が光ります。また、任意の位置でカットして配線が片側ずつになります。5m 2本などに分けて利用もできます。
※カットはカットライン位置で行って下さい。カット後はお客様にて防水末端処理を行って頂く必要があります。

高耐防水LEDテープの固定方法

完全防水LEDテープの固定方法としてクリアフレーム固定、クリップ固定があります。

高耐防水IP67 vs 完全防水IP68相当

完全防水はLEDテープ周辺の空間をシリコンで完全に密封して保護しています。内部に水が侵入しない構造になっています。完全密封の為、水中に沈めて使用することができます。IP67高耐防水と比べてより製品の見た目の透明度は若干下がります。

接続例について

LEDラインテープロングの接続構成は＼調光あり・なし／ラインテープロング接続パターンを参考して下さい。常時点灯、制御点灯のそれぞれに対して10m以下接続、10mより長い接続の構成例を説明しています。

仕様一覧

定格電源

DC24V

定格電流

0.35A/m

消費電力

約8.5W/m

明るさ(ルーメン)

白(RGB混合): 515lm
赤: 110lm
緑: 350lm
青: 90lm

波長

赤: 620±5nm
緑: 525±5nm
青: 470±5nm

最大直列連結長

10m(1000cm)

カット単位

4.166cm

テープ寸法

幅12.5mm × 厚み4.5mm

テープ本体重さ

90g/m

基板色

白(基板白)

LED数

288leds/m

発光色

RGB

防水保護等級

水中防水：完全防水IP68相当(水深3mまで)
サウナ防水：完全防水IP68相当

入出力線

入力: 線出し(防水ケーブル 300cm)・出力：線出し(防水ケーブル 300cm) ※標準

寿命

25,000時間以上
※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。

照射角度

120度

動作温度

−25℃ 〜 +40℃(氷結・結露無きこと)

保存環境

−40℃ 〜 +60℃(氷結・結露無きこと)

適合規格

ROHS2指令対応

製造国

中国

同梱品

50cm以下毎に固定クリップ各2個

注意

※ 温泉に含まれる硫黄などの成分により、製品は温泉での利用を前提としておりません。
※ 製品カット加工及び末端防水処理の後は、防水に関しての保証はお客様の責任範囲となります。
※ 両側配線ですが、点灯時の短絡を防ぐ為に配線の片側は被覆を剥いてない状態にしています。
※ 電源や調光器はサウナ内に設けないでください。
※ サウナ室内での結線は出来る限りしないでください。
※ 結線をする場合は、タカチ電機工業防水中継コネクタTHB391シリーズを使用して下さい。
※ 電源とLEDテープライトの接続部は外部に設けて下さい。
※ 100℃以上となりうる箇所、特にサウナストーブ、ロウリュ付近への設置はしないでください。動作温度は100℃まで、100℃を超える蒸気に触れると故障します。
※ 金属面への設置はしないでください。
※ 動作温度を超えてしまうことがある為、埋込での設置は行わないでください。
※ 人が触れる恐れがある箇所への設置の場合、シリコンクリップを使用してのビス止めは行わないでください。クリアレールを使用するか、シリコン製の弾性接着剤を使用して下さい。
