製品特徴

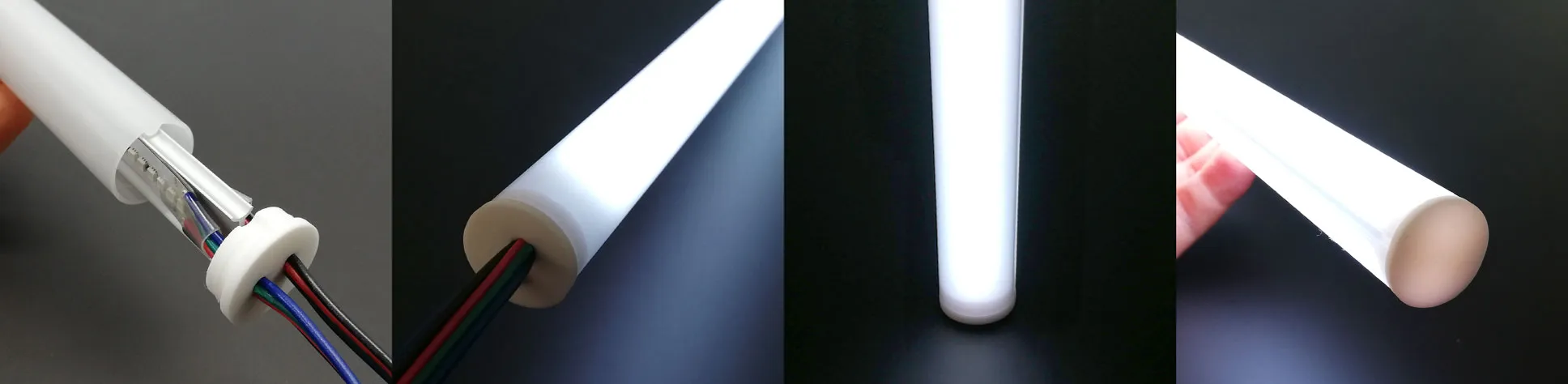

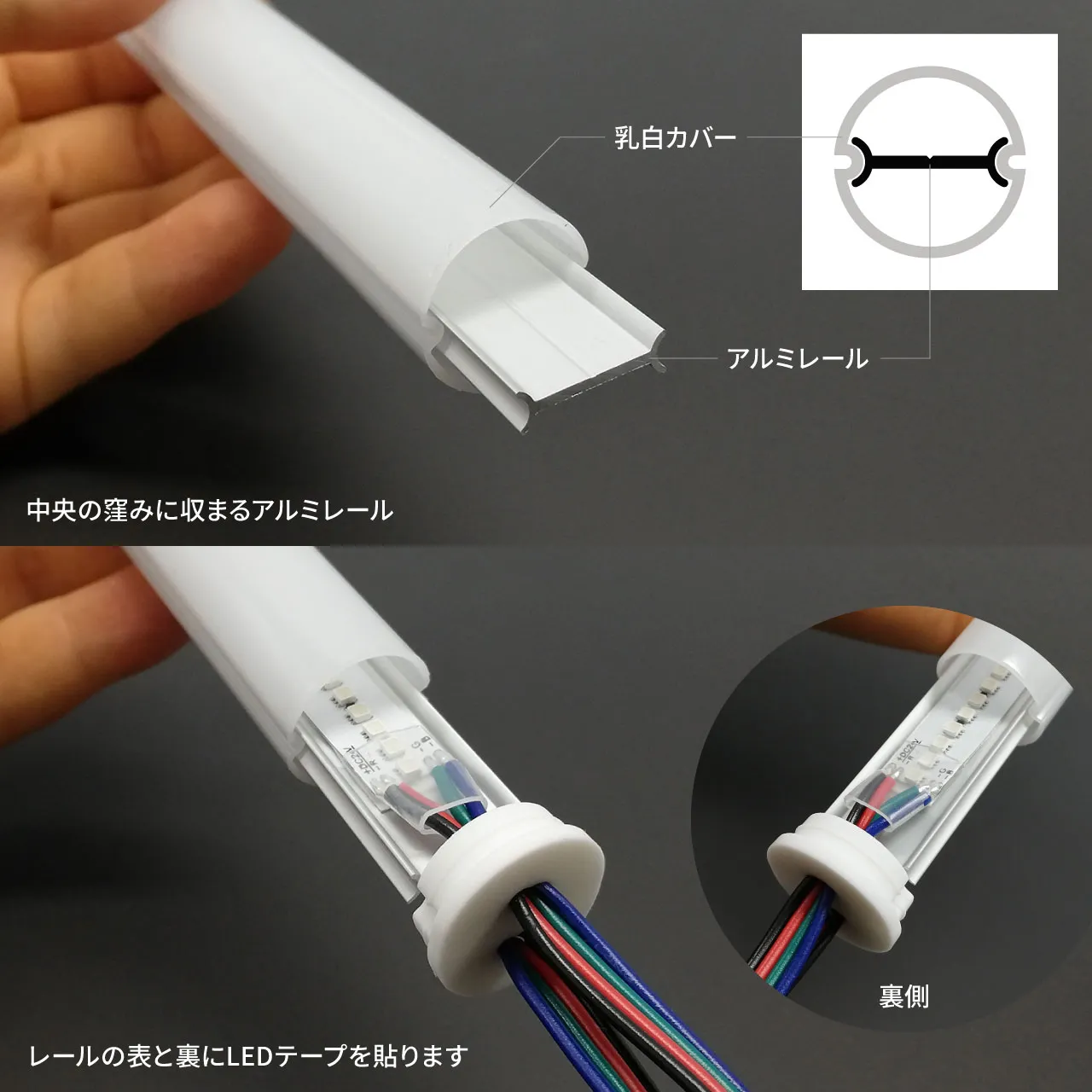

円形状の防水タイプアルミフレームカバーです。全面は乳白カバーで覆われており、LEDテープを両側面に貼り付けたアルミフレームを中に挿し込んで使用します。LEDテープが点灯時にはカバー全体が光って見えます。


製品の資料

  • セット品
  • 単品
  • アクセサリ
  • サンプル品

1.選択したLEDアルミフレームの種類は

2.選択したLEDアルミフレームの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

アルミフレーム価格は100cm単位 ※例:101cmは200cm単価。型名末の数字3桁が長さ(cm)を表しています。

長物10~100cm以下はヤマト宅急便、長物101cm~は佐川急便を使用します。送料が異なりますので商品送料ページを参照下さい。

数量に数字以外が入力されています。

CHECK!セット品には以下アクセサリが付属

セット(レール、カバー) + シリコンキャップ(穴有、穴無 各1個)

アルミフレイム LWJ2020SD 防水円柱型


シリコンキャップ穴有 シリコンキャップ 穴無

1.選択したLEDアルミフレームの種類は

2.選択したLEDアルミフレームの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

アルミフレーム価格は100cm単位 ※例:101cmは200cm単価。型名末の数字3桁が長さ(cm)を表しています。

長物10~100cm以下はヤマト宅急便、長物101cm~は佐川急便を使用します。送料が異なりますので商品送料ページを参照下さい。

数量に数字以外が入力されています。

注意ご購入はセット品にてお願いします。

購入履歴が無いなど、理由なく明らかに片側(レール単品 or カバー単品)が多い場合は販売を控えさせて頂く場合がございます。

1.選択したLEDアルミフレームのオプションは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

※寸法はページ末の仕様を参照下さい。

1.選択したLEDアルミフレームのサンプルは

カート

製品名称

製品ページ

詳細はこちら

製品型番
在庫状況
出荷日数
製品価格

CHECK!セット品には以下アクセサリが付属

セット(レール、カバー) + シリコンキャップ(穴有、穴無 各1個)

アルミフレイム LWJ2020SD 防水円柱型


シリコンキャップ穴有 シリコンキャップ 穴無

製品概要

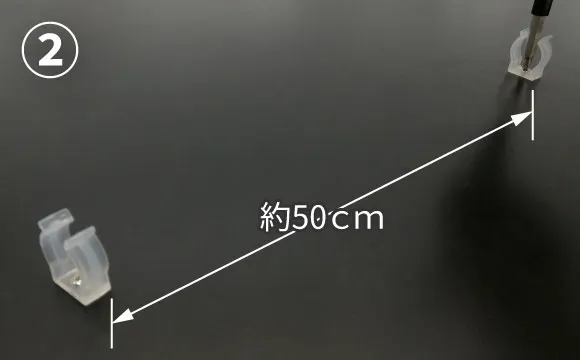

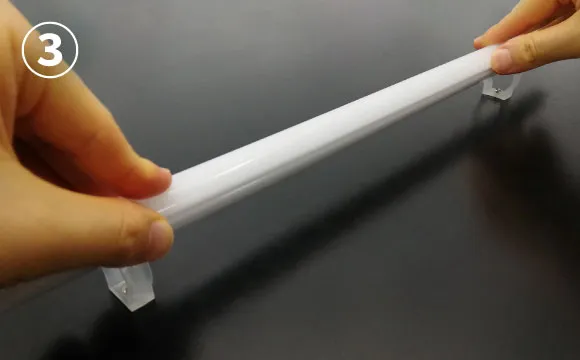

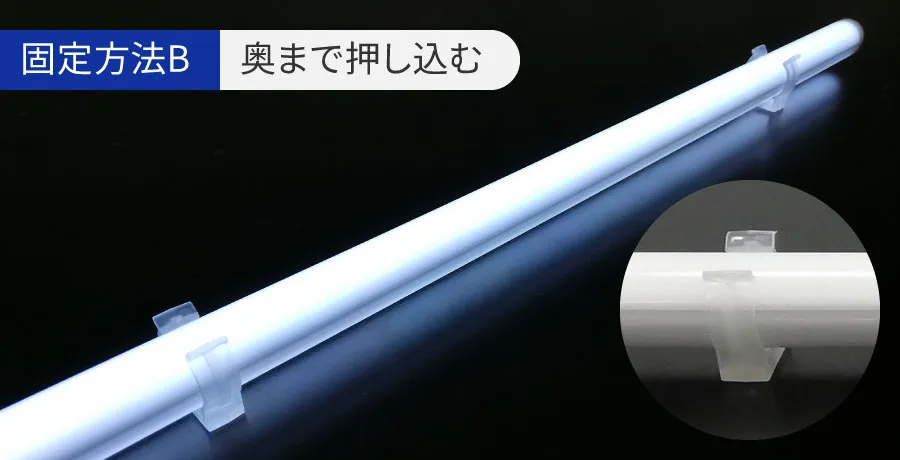

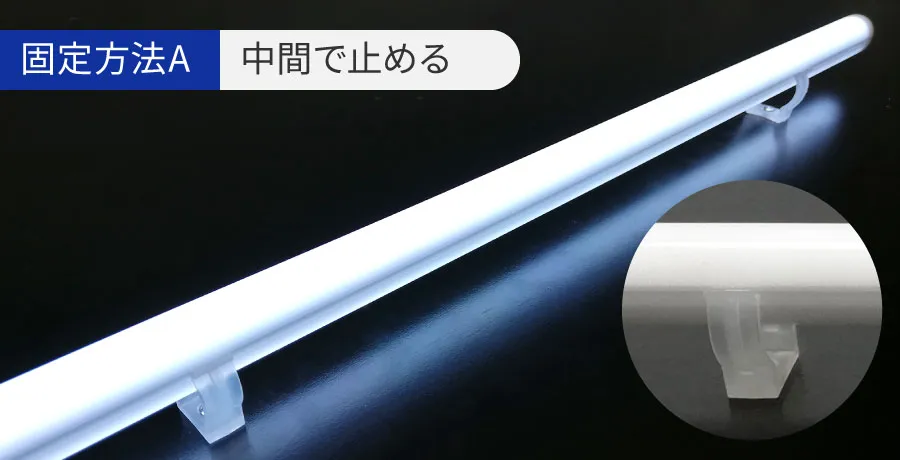

取付けについて

LWJ2020はエンドキャップを取付ける際にエンドキャップ内側凸部とカバーが干渉する構造になっています。この為、エンドキャップ取付の際にはアルミ板を5mm、カバーより短くカットしてから取付けて下さい。

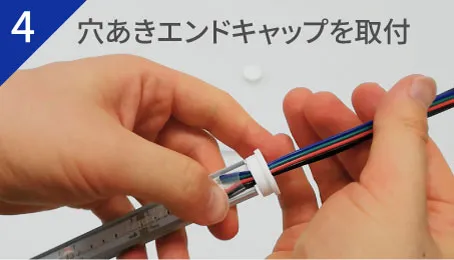

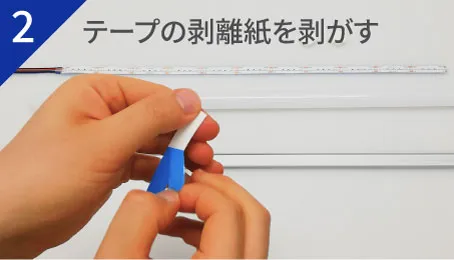

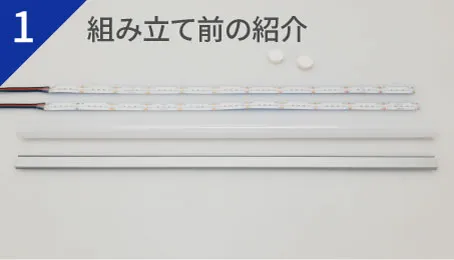

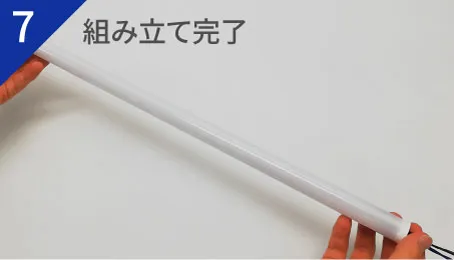

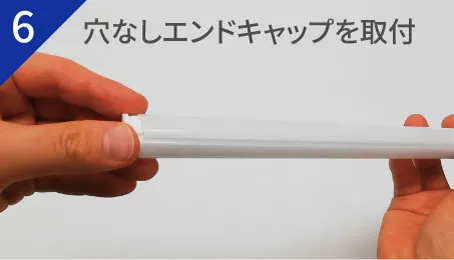

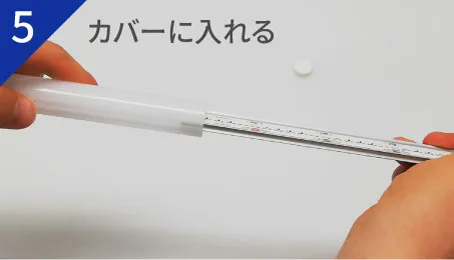

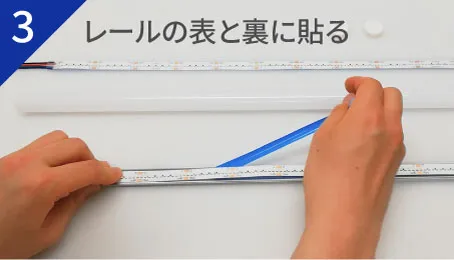

アルミカバーとキャップ取付

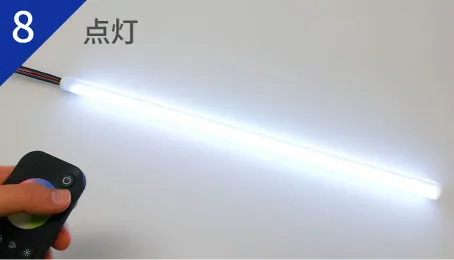

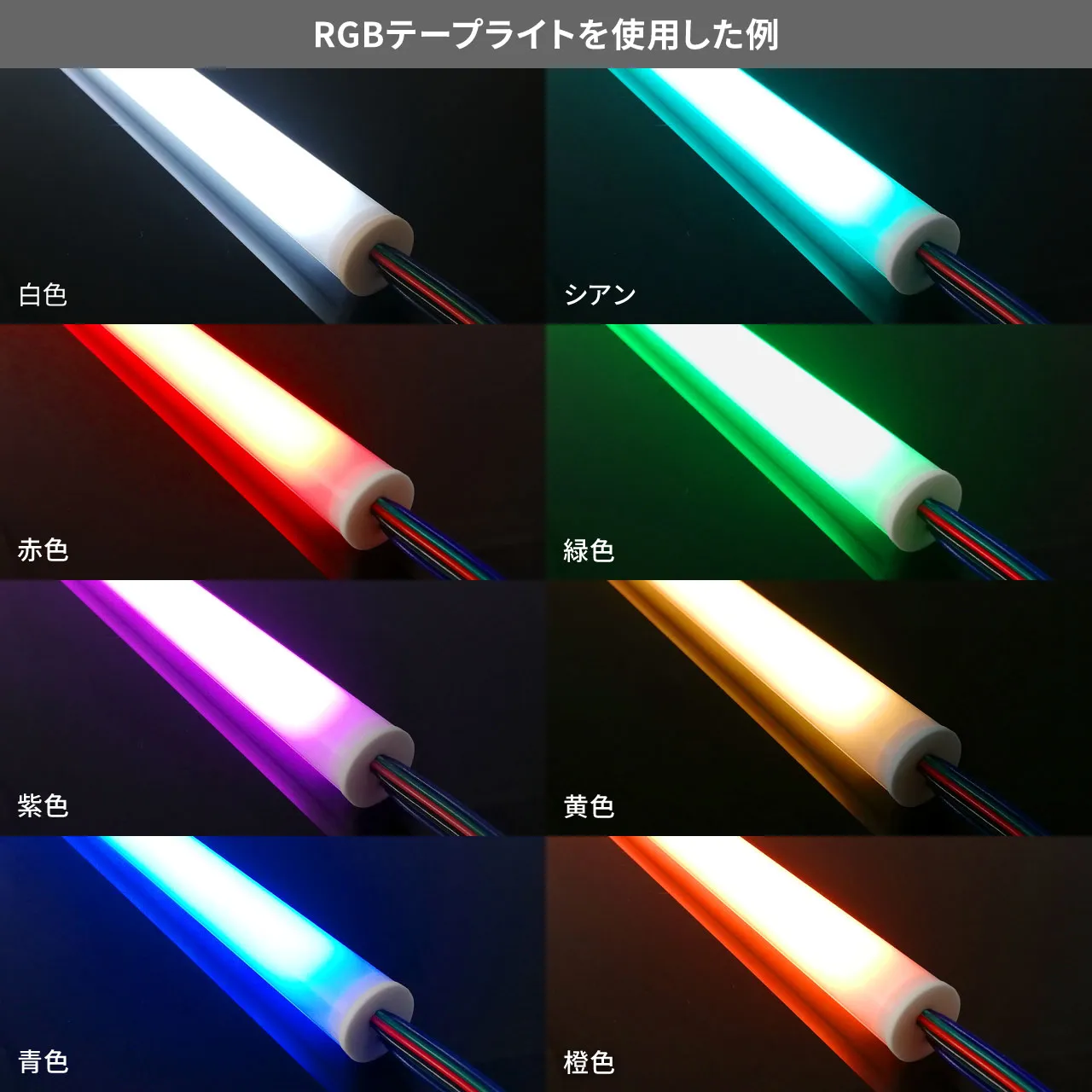

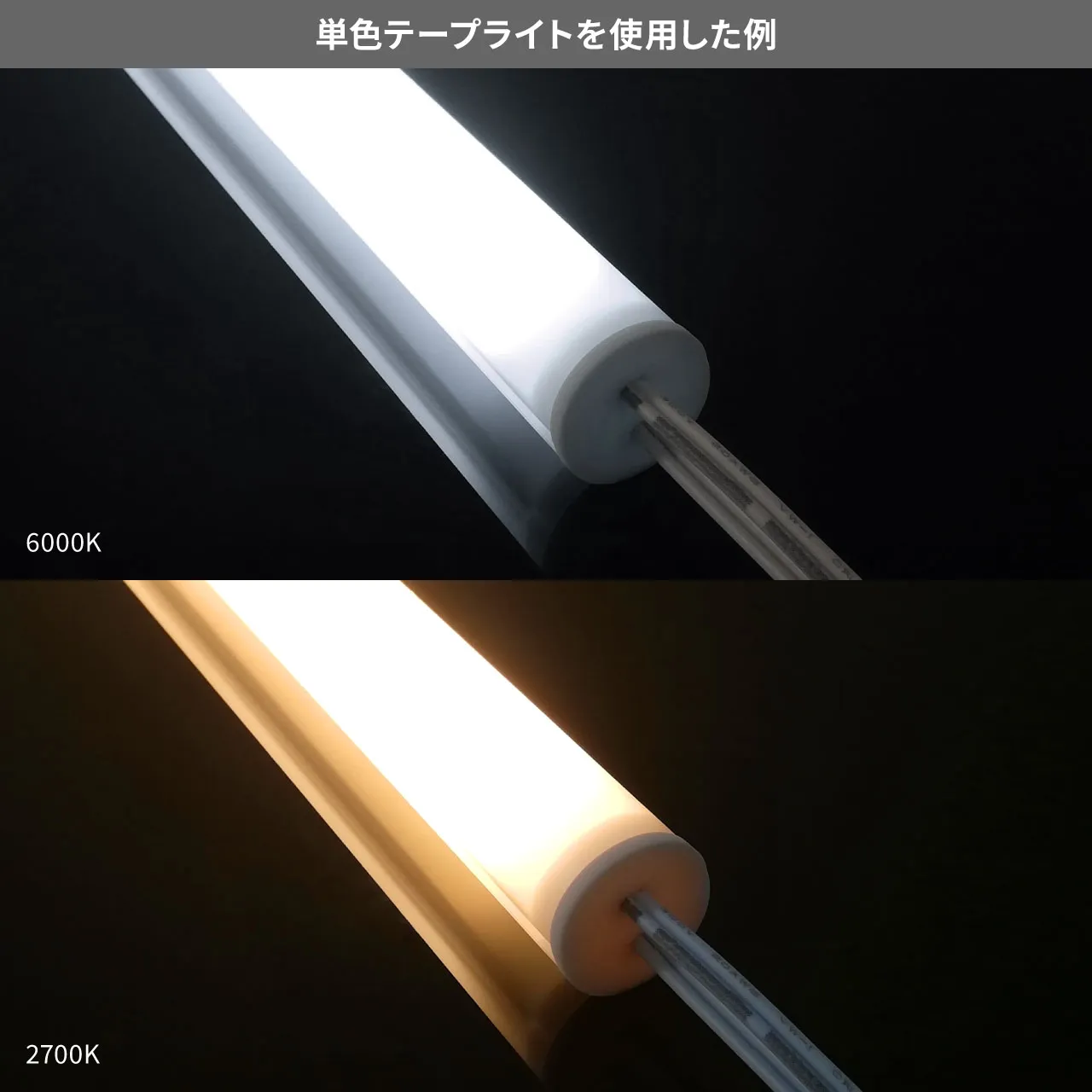

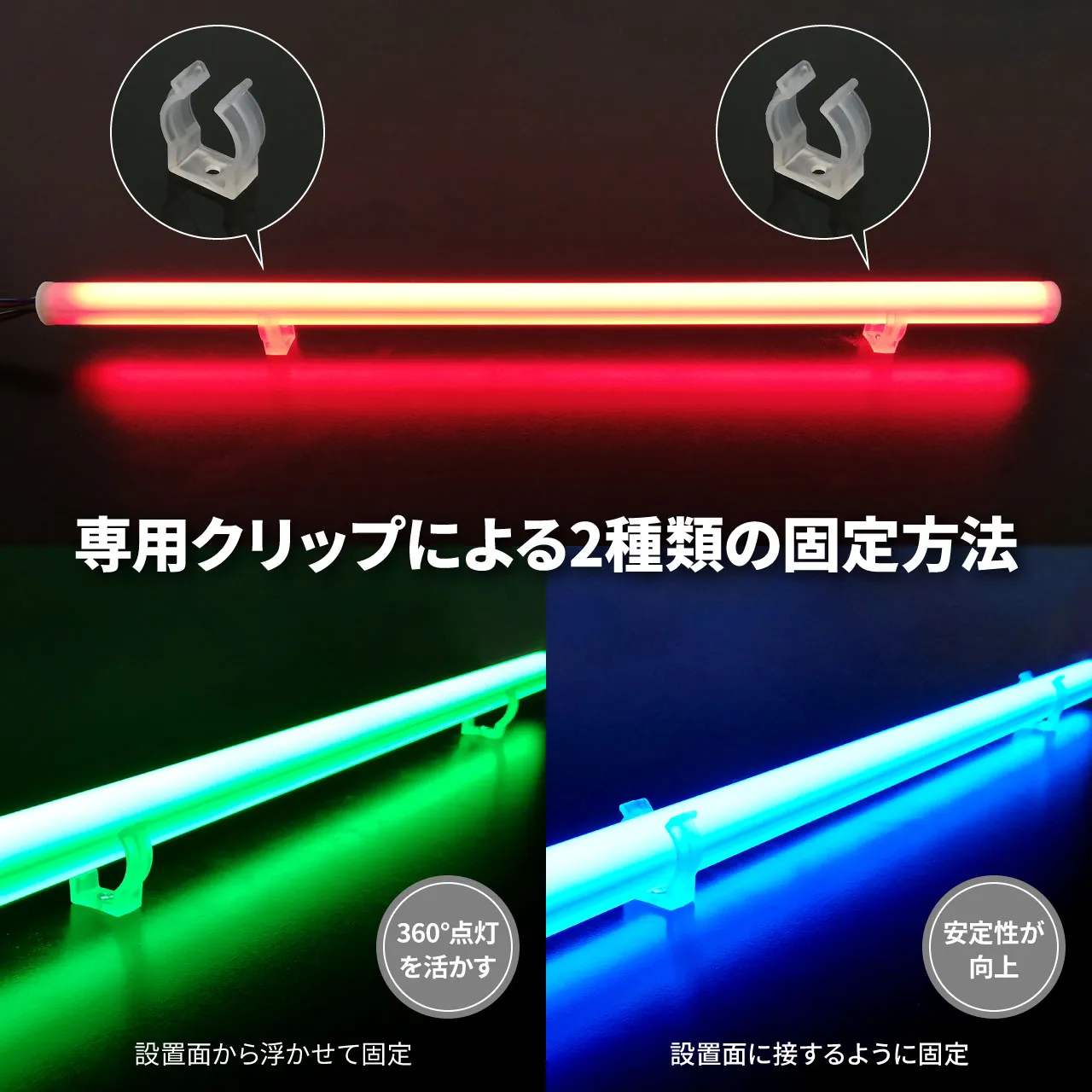

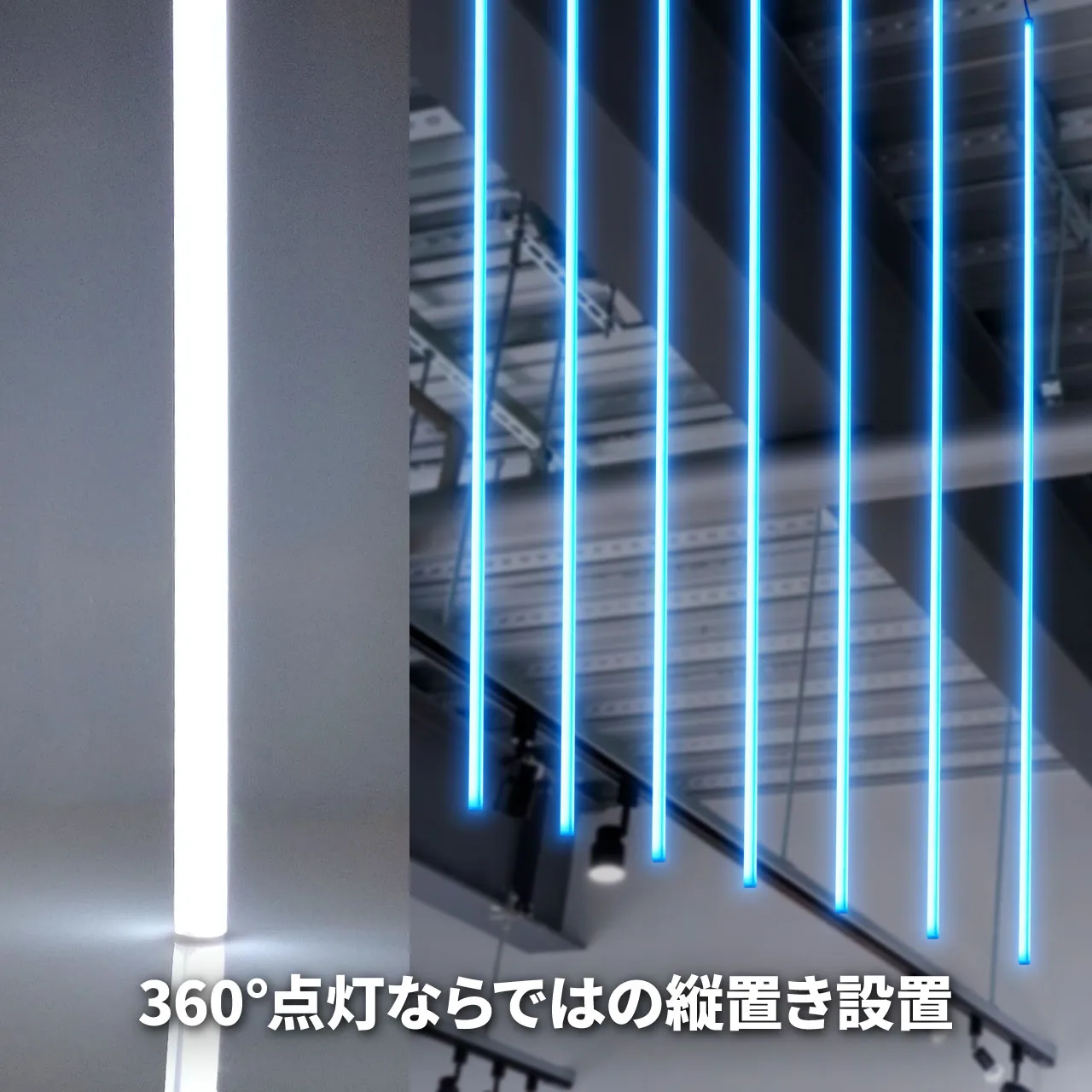

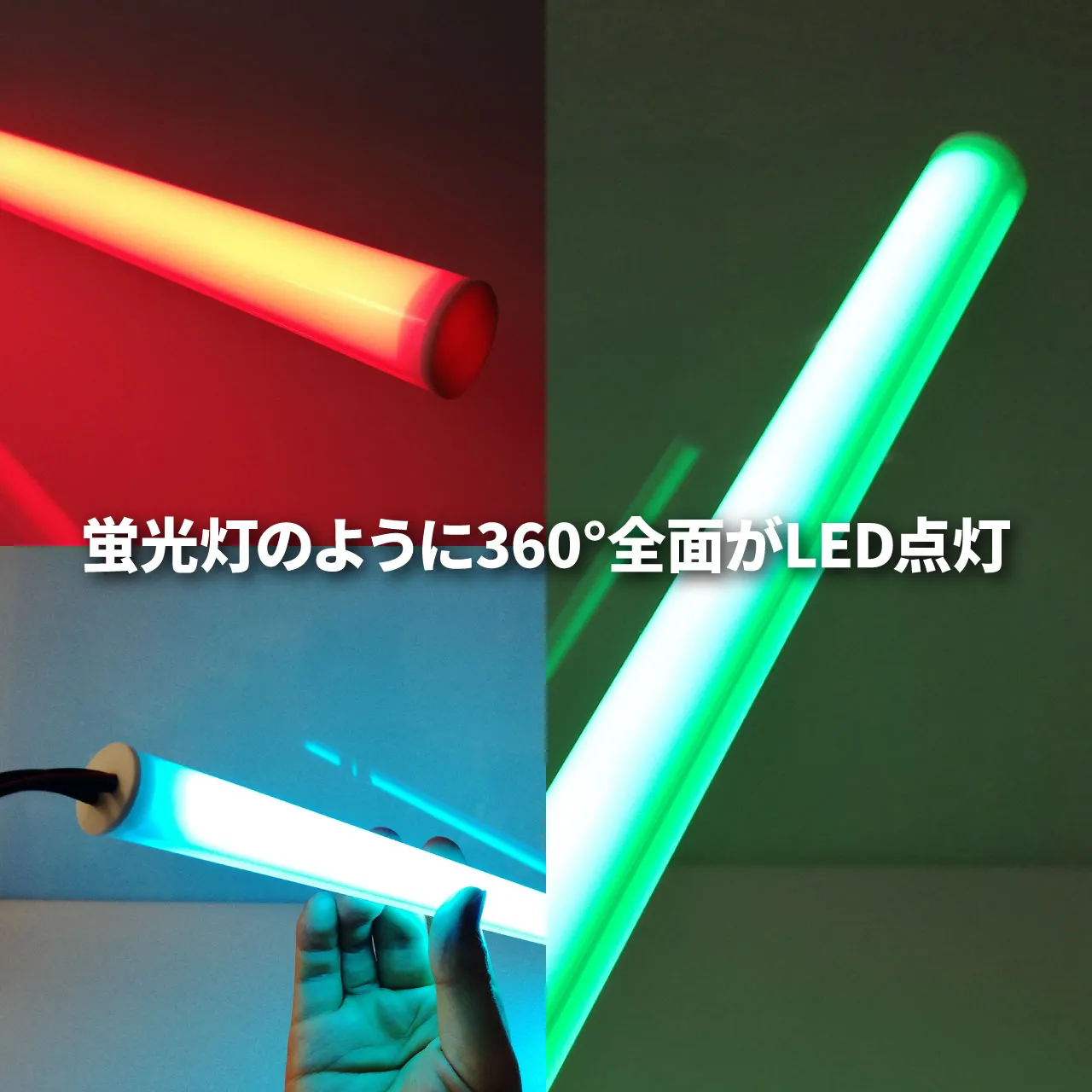

LEDラインテープを使用した発光例

LEDラインテープを使用した発光

仕様一覧

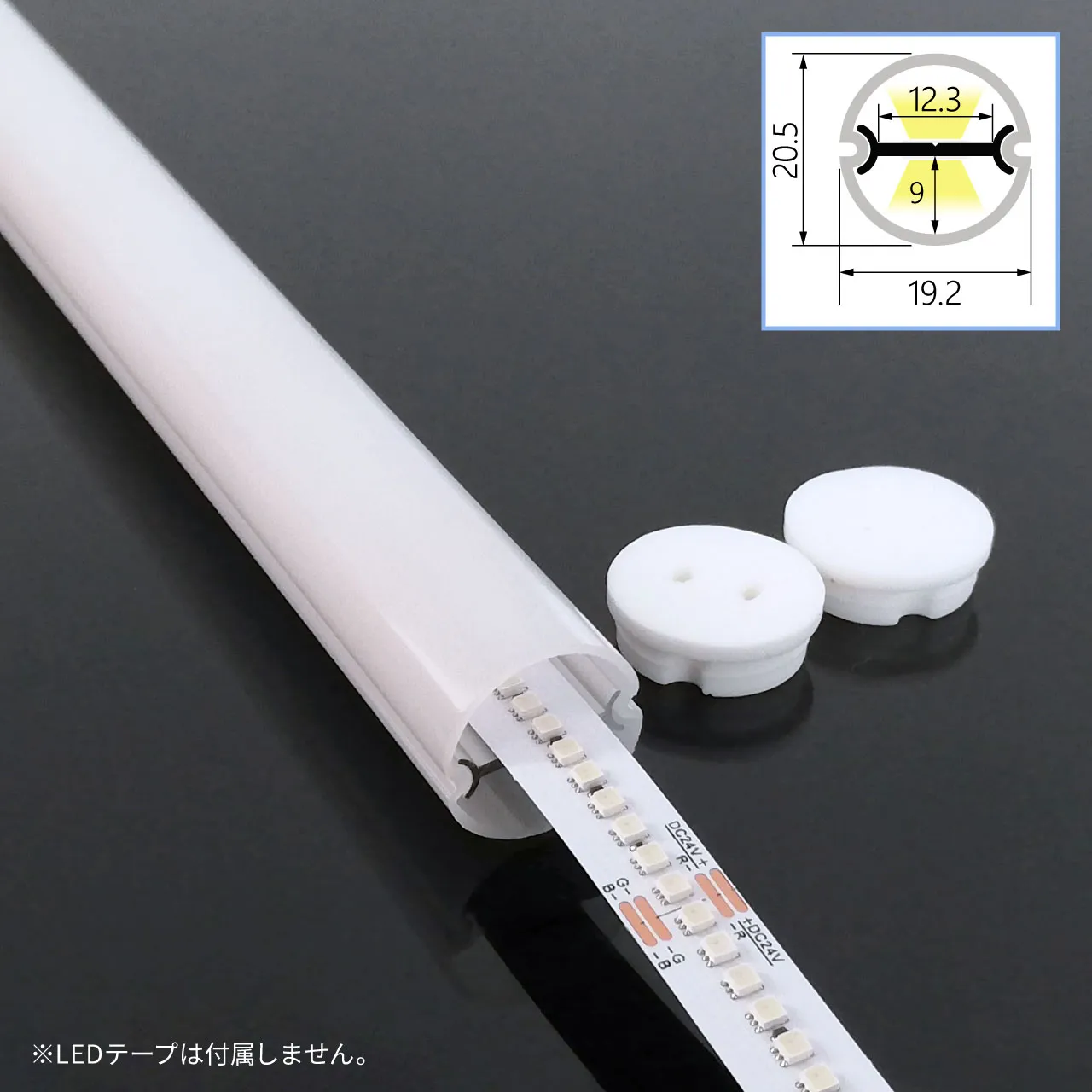

寸法

断面: 横幅19.2mm x 高さ20.5mm

長さ: 10cm-200cm

材質

アルミ板素材      : アルミ合金(AL6063-T5)
アルミ板表面処理: アルマイト処理(銀)
ケース               : ポリカーボネート

アルミ板: 銀
ケース   : 乳白

アクセサリ

シリコンキャップ

付属品

セット品(アルミ板+ケース)の付属品: シリコンキャップ(穴有、穴無)各1個

光源幅

12.3mm
