LEDアルミケース LWJ2319B 四角型「IP65防水タイプ」
![LEDアルミケース LWJ2319B 四角型](/images/alumiframe/page/aluminum-LWJ2319B_main01-1024x1024.jpg)
画像にマウスを合わせると拡大されます。
製品特徴
四角形状の防水タイプアルミフレームカバーです。全面は乳白カバーで覆われており、LEDテープを貼り付けたアルミフレームを中に挿し込んで使用します。LEDテープが点灯時にはカバー全体が光って見えます。
製品の資料
- セット品
- 単品
- アクセサリ
- サンプル品
1.選択したLEDアルミフレームの種類は
2.選択したLEDアルミフレームの長さは
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格アルミフレーム価格は100cm単位 ※例:101cmは200cm単価。型名末の数字3桁が長さ(cm)を表しています。
長物10~100cm以下はヤマト宅急便、長物101cm~は佐川急便を使用します。送料が異なりますので商品送料ページを参照下さい。
セット品には以下アクセサリが付属
セット(放熱アルミ板、ケース) + エンドキャップ(穴有、穴無 各1個) + レールクリップ(2個 ※50cm以下毎)
![放熱アルミ板](/images/alumiframe/cart/LWJ2319BSD-01.jpg)

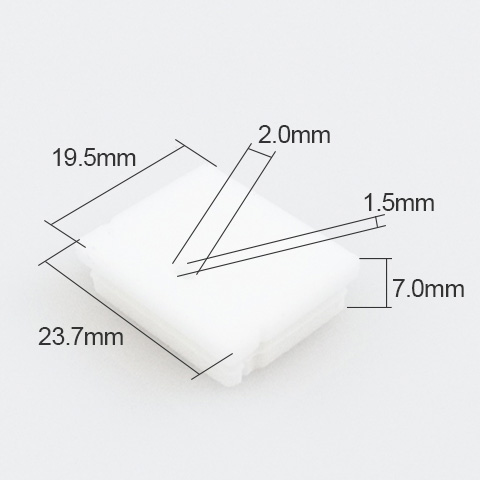

![シリコンキャップ穴有](/images/alumiframe/cart/option-LWJ2319BSH-01.jpg)
![シリコンキャップ穴無](/images/alumiframe/cart/option-LWJ2319BSN-01.jpg)
![レールクリップ](/images/alumiframe/cart/option-LWJ2319BMC-01.jpg)
1.選択したLEDアルミフレームの種類は
2.選択したLEDアルミフレームの長さは
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格アルミフレーム価格は100cm単位 ※例:101cmは200cm単価。型名末の数字3桁が長さ(cm)を表しています。
長物10~100cm以下はヤマト宅急便、長物101cm~は佐川急便を使用します。送料が異なりますので商品送料ページを参照下さい。
ご購入はセット品にてお願いします。
購入履歴が無いなど、理由なく明らかに片側(レール単品 or カバー単品)が多い場合は販売を控えさせて頂く場合がございます。
1.選択したLEDアルミフレームのオプションは
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格
※寸法はページ末の仕様を参照下さい。
サンプル品には以下アクセサリが付属
セット(放熱アルミ板、ケース) + エンドキャップ(穴有、穴無 各1個) + レールクリップ(2個)
![放熱アルミ板](/images/alumiframe/cart/LWJ2319BSD-01.jpg)
![シリコンキャップ穴有](/images/alumiframe/cart/option-LWJ2319BSH-01.jpg)
![シリコンキャップ穴無](/images/alumiframe/cart/option-LWJ2319BSN-01.jpg)
![レールクリップ](/images/alumiframe/cart/option-LWJ2319BMC-01.jpg)
製品概要
ケースについて
ケース高19.2mm×幅23.2mmの四角型タイプの乳白ケースです。乳白ケースは四角型の形状をしています。内部に取り付けたテープライトの点光源は乳白カバー面で滑らかに均一に照光できます。また、穏やかに発光しますのでLED特有のギラギラ感を軽減することも出来ます。
![ケースについて](/images/uploads/frame_LWJ2319B.jpg)
取付けについて
LWJ2319Bはエンドキャップを取付ける際にエンドキャップ内側凸部とカバーが干渉する構造になっています。この為、エンドキャップ取付の際にはアルミ板を5mm、カバーより短くカットしてから取付けて下さい。
![アルミカバーとキャップ取付](/images/alumiframe/page/LWJ2319B-size01.jpg)

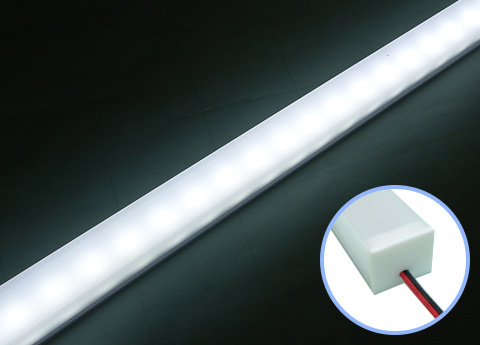

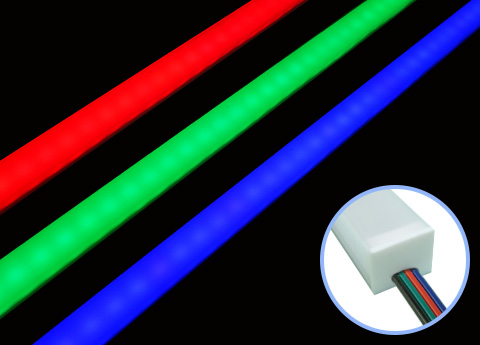

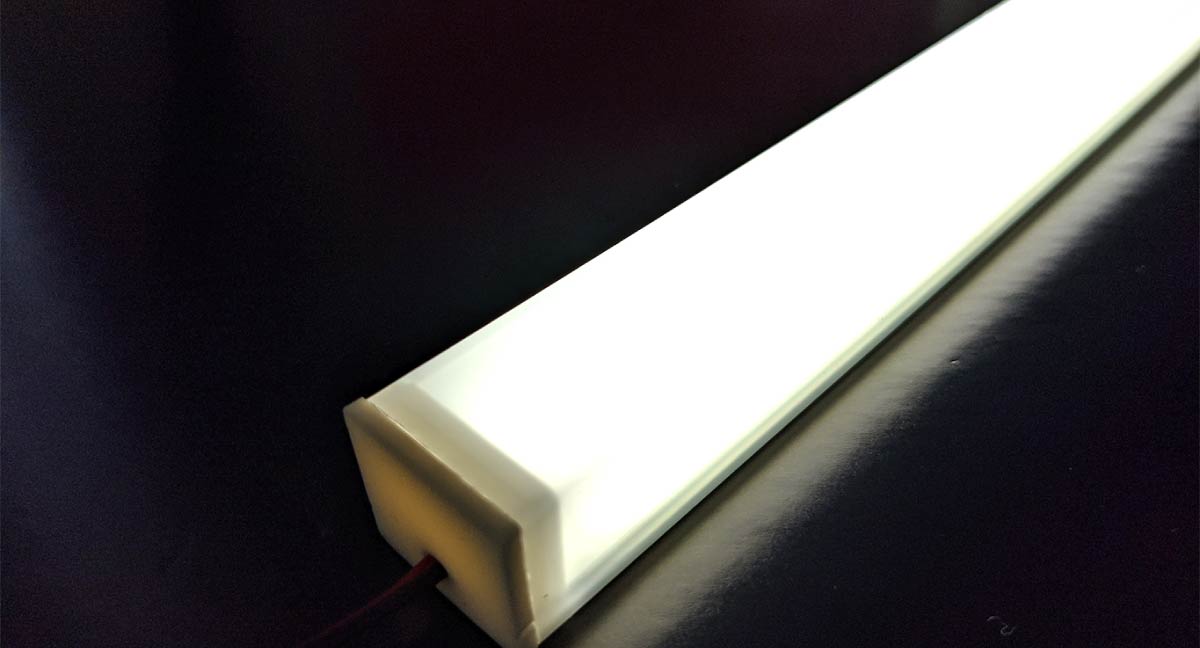

LEDラインテープを使用した発光例
![LEDラインテープを使用した発光](/images/alumiframe/page/LWJ2319B-sample01.jpg)
仕様一覧
寸法
断面: 横幅23.2mm x 高さ19.2mm
長さ: 10cm-200cm
材質
レール素材 : アルミ合金(AL6063-T5)
レール表面処理: アルマイト処理(銀)
カバー : ポリカーボネート
色
レール: 銀
カバー: 乳白
アクセサリ
シリコンキャップ、クリップ
付属品
セット品(レール+カバー)の付属品: レールクリップ2個(50cm以下毎)、エンドキャップ(穴有、穴無)各1個
光源幅
20.9mm
