LEDテープライトの点灯を操作するコントローラー
LEDボリューム調光器RGBW用リモコン付き「つまみでRGB+白色を調光」
- 本製品
1.選択したLEDコントローラーは
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格
コントローラーは表示のあるJWSシリーズへ移行を進めております。ご利用のお客様はJWSシリーズへの切換をお願い致します。(2022/06/09)
代替コントローラー : 4ツマミ RGBWコントローラー
製品概要
- LEDボリューム調光器RGBW用リモコン付きとは・・・
- LEDテープライトRGBWをコントローラーに接続し、ボリューム端子を回して0 ~ 255段階の明るさを調節できます。また、調光方式はPWM方式による調光です。
- 入力電源について
- DC12V-24Vをサポートしております。組み合わせるLEDテープライトの定格電源に合わせて使用します。弊社のLEDテープ12V仕様の製品を接続する場合は、DC12Vの電源を接続して御使用下さい。
- 最大負荷電流について
- LEDテープライトの消費電流が合計20Aまで接続させることができます。
- 壁などに固定可能
- 2箇所の取付け箇所があり、壁などに固定して利用できます。
操作動画
調光方法(RGB)
リモコン操作方法(RGB)
紐付け方法(RGB)
操作説明
項目 | ボタン | 説明 |
---|---|---|
赤色系ボリューム |
コントローラー本体の赤色系を調節するためのつまみ。
|
|
緑色系ボリューム |
コントローラー本体の緑色系を調節するためのつまみ。
|
|
青色系ボリューム |
コントローラー本体の青色系を調節するためのつまみ。
|
|
電源ON/OFFボタン |
コントローラーの電源オンとオフ |
|
ポーズボタン |
点灯パターンモードの時に点灯パターンの再生を一時停止させます。
|
|
リモコン紐付けボタン |
リモコンとコントローラー本体の紐付けをする設定です。
|
|
点灯パターンモードボタン |
37種類の点灯パターンから点灯を選択することができます。
|
|
スピード調節ボタン |
点灯パターンからの点灯速度を16段階から選択することができます。
|
|
輝度調節ボタン |
点灯パターンからの点灯輝度を16段階から選択することができます。
|
ボリューム調光について

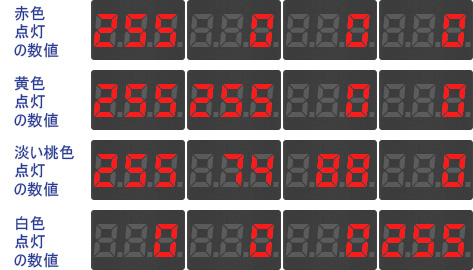

各色つまみを回すことによって色味を調節することができます。左の図のように、赤色だけを点灯させたい場合は、赤色つまみの数値を最大値にし、その他の数値はゼロにします。黄色だけを点灯させたい場合は、赤色つまみ、緑色つまみを最大値にし、青色つまみをゼロにすることによって色を表現することができます。
各色つまみの数値を255,74,88にすることで淡い桃色の点灯を表現することができます。各色つまみをお好みの数値を決めることによって様々な色を表現することができます。 つまみで調節した色は、スピード調節や輝度調節することが出来ません。

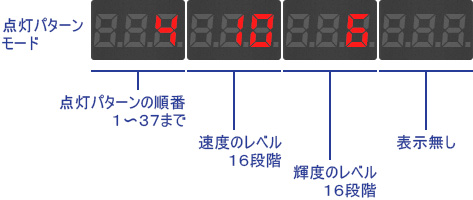

点灯パターンモードの表示
点灯パターンモードの場合、コントローラーの表示が変わります。
赤色つまみの箇所が点灯パターンの順番、緑色つまみの箇所が速度のレベル、青色つまみの箇所が輝度のレベルに変わります。
コントローラー接続構成
通常の接続構成
通常の接続はLEDテープライトRGBを配線します。[V+]に電源線、[B-]に青点灯線、[G-]に緑点灯線、[R-]赤点灯線、[W-]白点灯線を接続させます。各チャンネル5Aをサポートしており合計で20Aまでサポートしています。
アンプリピーターを使用した接続構成
LEDテープライトをコントローラーへ接続する場合はLEDテープライトの 長さは5mが基本となります。5m以上を接続する方法は、コントローラーとLEDテープライトの間にアンプリピーターを中継させます。また、コントローラーの後のアンプリピーターは複数台繋げることが可能です。
同梱品
DCジャックケーブル
仕様一覧
入力電源
DC12V-24V
最大負荷電流
合計:20A 各チャンネル:5A
最大消費電力
12V:240W 24V:480W
出力
4チャンネル
電源との配線
-極性、+極性
LEDとの配線
+極性(アノードコモン)、赤色(ー極性)、緑色(ー極性)、青色(ー極性)、白色(ー極性)
コントローラー寸法
縦176mm × 横46mm × 高さ30mm
リモコン寸法
縦100mm × 横39mm × 高さ15.3mm
リモコン受信範囲
最大30m(障害物等を除く環境)
重量
210g
製造国
中国
同梱品
DCジャックケーブル(1本)
