LEDシートライト単色の接続パターンです。
専用のコントローラーを使用することで、調光（明るさの調節）が可能です。点灯する枚数ごとの構成例を記載しています。
この構成を元に、実際の接続構成を検討してください。※調光不要の場合は調光器のみを除いた接続構成となります。
シートライト単色 接続パターン
LEDシートライトは一つの電源で最大10枚まで連結して点灯させることができます。
次の構成表では枚数別連結の電気定格、電源容量及び端子台への電源供給個所数、シート連結個所数を示しています。
ページ最後にある「前提・注意事項」を参照の上でご覧ください。
シートライト連結枚数毎の構成表
| シート枚数 | 電圧V | 消費電流A | 消費電力W | 推奨電源容量(取扱品有無） | 最小電源供給箇所 | 最小シート連結個所 | 調光器 |
|---|---|---|---|---|---|---|---|
| 1枚 | 24V | 1.6A | 40W | 50W以上(60W品有り) | 1か所 | 1か所 | VJ1-KS |
| 2枚 | 24V | 3.2A | 80W | 100W以上(151W品有り) | 1か所 | 1か所 | VJ1-KS |
| 3枚 | 24V | 4.8A | 120W | 150W以上(151W品有り) | 1か所 | 1か所 | VJ1-KS |
| 4枚 | 24V | 6.4A | 160W | 200W以上(240W品有り) | 2か所 | 2か所 | VJ1-KS |
| 5枚 | 24V | 8.0A | 200W | 250W以上(319W品有り) | 3か所 | 3か所 | VJ1-KS |
| 6枚 | 24V | 9.6A | 240W | 300W以上(319W品有り) | 4か所 | 4か所 | VJ1-K |
| 7枚 | 24V | 11.2A | 280W | 350W以上(480W品有り) | 5か所 | 5か所 | VJ1-K |
| 8枚 | 24V | 12.8A | 320W | 400W以上(480W品有り) | 5か所 | 5か所 | VJ1-K |
| 9枚 | 24V | 14.4A | 360W | 450W以上(480W品有り) | 5か所 | 5か所 | VJ1-K |
| 10枚 | 24V | 16.0A | 400W | 500W以上(600W品有り) | 5か所 | 5か所 | VJ1-K |

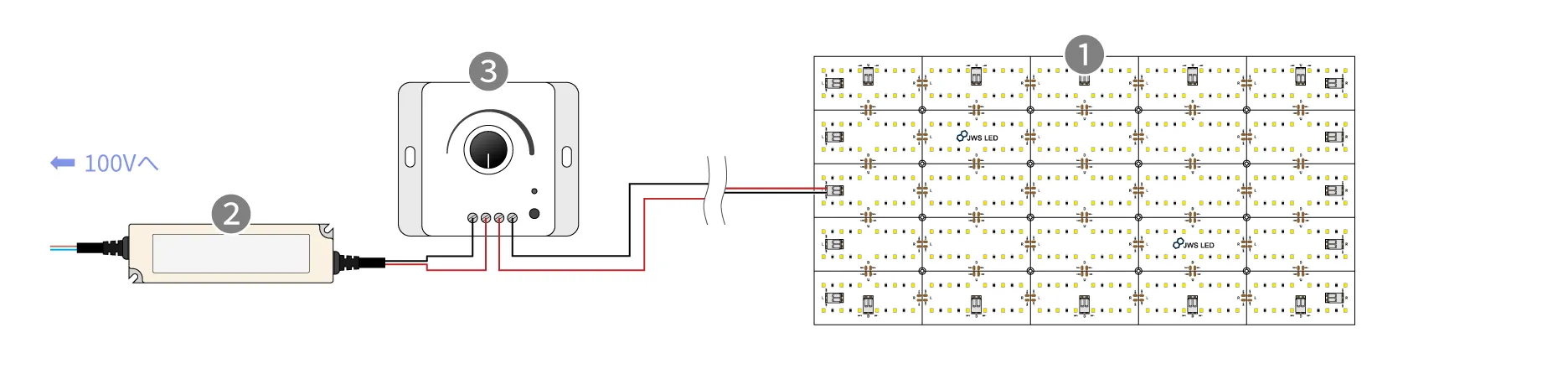

パターンA 1枚を調光する
1枚を調光するもっとも簡単な構成です。
スイッチング電源とLEDシートライトの間にコントローラーを取付て調光ができるようにします。
構成図: 24V LEDシートライト (1枚)
構成部材
| ① | LEDシートライト 24V x 1 消費電流 1.6A/枚、消費電力 40W/枚 |
最大消費電流A = 1.6A 、最大消費電力W = 40W |
|---|---|---|
| ② | スイッチング電源防滴タイプ 60W 24V2.5A x 1 | 最大出力電力W = 60W |
| ③ | 1ツマミ単色コントローラーmini VJ1-KS x 1 | 最大負荷電流A = 8A |
構成図例の部材選定方法
②電源の選定 |
|
LEDテープ消費電力 40W/枚 |
→ 1枚の値 = 40W(40W/枚 x 1枚) |
40W以上の電源 |
→ スイッチング電源60W DC24V2.5A |
※電源は余力を見てLEDテープ消費電力が電源容量の8割になる様にして下さい。
③コントローラーの選定 |
|
LEDテープ消費電流 1.6A/枚 |
→ 1枚の値 = 1.6A(1.6W/枚 x 1枚) |
1.6A以上のコントローラー |
→ 1ツマミ単色コントローラーmini VJ1-KS 8A |
パターンB 3枚を調光する
3枚のシートライトを調光する構成です。連結は1か所で行います。
構成図: 24V LEDシートライト (3枚)
構成部材
| ① | LEDシートライト 24V x 3 消費電流 1.6A/枚、消費電力 40W/枚 |
最大消費電流A = 4.8A 、最大消費電力W = 120W |
|---|---|---|
| ② | スイッチング電源防滴タイプ 151W 24V6.3A x 1 | 最大出力電力W = 151W |
| ③ | 1ツマミ単色コントローラーmini VJ1-KS x 1 | 最大負荷電流A = 8A |
構成図例の部材選定方法
②電源の選定 |
|
LEDテープ消費電力 40W/枚 |
→ 1枚の値 = 120W(40W/枚 x 3枚) |
120W以上の電源 |
→ スイッチング電源151W DC24V6.3A |
※電源は余力を見てLEDテープ消費電力が電源容量の8割になる様にして下さい。
③コントローラーの選定 |
|
LEDテープ消費電流 1.6A/枚 |
→ 3枚の値 = 4.8A(1.6W/枚 x 3枚) |
4.8A以上のコントローラー |
→ 1ツマミ単色コントローラーmini VJ1-KS 8A |
パターンC 4枚を調光する
4枚のシートライトを調光する構成です。連結は2か所ずつ行います。
構成図: 24V LEDシートライト (4枚)
構成部材
| ① | LEDシートライト 24V x 4 消費電流 1.6A/枚、消費電力 40W/枚 |
最大消費電流A = 6.4A 、最大消費電力W = 160W |
|---|---|---|
| ② | スイッチング電源防滴タイプ 240W 24V10A x 1 | 最大出力電力W = 240W |
| ③ | 1ツマミ単色コントローラーmini VJ1-KS x 1 | 最大負荷電流A = 8A |
構成図例の部材選定方法
②電源の選定 |
|
LEDテープ消費電力 40W/枚 |
→ 4枚の値 = 160W(40W/枚 x 4枚) |
160W以上の電源 |
→ スイッチング電源240W DC24V10A |
※電源は余力を見てLEDテープ消費電力が電源容量の8割になる様にして下さい。
③コントローラーの選定 |
|
LEDテープ消費電流 1.6A/枚 |
→ 4枚の値 = 6.4A(1.6W/枚 x 4枚) |
6.4A以上のコントローラー |
→ 1ツマミ単色コントローラーmini VJ1-KS 8A |
パターンD 6枚を調光する
6枚のシートライトを調光する構成です。
構成図: 24V LEDシートライト (6枚)
構成部材
| ① | LEDシートライト 24V x 6 消費電流 1.6A/枚、消費電力 40W/枚 |
最大消費電流A = 9.6A 、最大消費電力W = 240W |
|---|---|---|
| ② | スイッチング電源 319W 24V13.3A x 1 | 最大出力電力W = 319W |
| ③ | 1ツマミ単色コントローラー VJ1-K x 1 | 最大負荷電流A = 20A |
構成図例の部材選定方法
②電源の選定 |
|
LEDテープ消費電力 40W/枚 |
→ 6枚の値 = 240W(40W/枚 x 6枚) |
240W以上の電源 |
→ スイッチング電源319W DC24V13.3A |
※電源は余力を見てLEDテープ消費電力が電源容量の8割になる様にして下さい。
③コントローラーの選定 |
|
LEDテープ消費電流 1.6A/枚 |
→ 6枚の値 = 9.6A(1.6W/枚 x 6枚) |
9.6A以上のコントローラー |
→ 1ツマミ単色コントローラー VJ1-K 20A |
パターンE 8枚~10枚を調光する
構成図: 24V LEDシートライト (8~10枚)
構成部材
| ① | LEDシートライト 24V x 10 消費電流 1.6A/枚、消費電力 40W/枚 |
最大消費電流A = 16A 、最大消費電力W = 400W |
|---|---|---|
| ② | スイッチング電源 600W 24V25A x 1 | 最大出力電力W = 600W |
| ③ | 1ツマミ単色コントローラー VJ1-K x 1 | 最大負荷電流A = 20A |
構成図例の部材選定方法
②電源の選定 |
|
LEDテープ消費電力 40W/枚 |
→ 10枚の値 = 400W(40W/枚 x 10枚) |
400W以上の電源 |
→ スイッチング電源600W DC24V25A |
※電源は余力を見てLEDテープ消費電力が電源容量の8割になる様にして下さい。
③コントローラーの選定 |
|
LEDテープ消費電流 1.6A/枚 |
→ 10枚の値 = 16A(1.6W/枚 x 10枚) |
16A以上のコントローラー |
→ 1ツマミ単色コントローラー VJ1-K 20A |
パターンF 大規模まとめて調光する 24枚
構成図: 24V LEDシートライト (24枚)
構成部材
| ① | LEDシートライト 24V x 6 消費電流 1.6A/枚、消費電力 40W/枚 |
最大消費電流A = 9.6A 、最大消費電力W = 240W |
|---|---|---|
| ② | スイッチング電源 319W 24V13.3A x 1 | 最大出力電力W = 319W |
| ③ | 1チャンネルアンプ EVJ1-X x 1 | 最大負荷電流A = 30A |
| ④ | 1ツマミ単色コントローラー VJ1-K x 1 | |
| ⑤ | スイッチング電源防滴タイプ 60W 24V2.5A x 1 |
構成図例の部材選定方法
②電源の選定 |
|
LEDテープ消費電力 40W/枚 |
→ 6枚の値 = 240W(40W/枚 x 6枚) |
240W以上の電源 |
→ スイッチング電源319W DC24V13.3A |
※電源は余力を見てLEDテープ消費電力が電源容量の8割になる様にして下さい。
③アンプの配置 |
|
LEDテープ消費電流1.6A/枚 |
→ 6枚の値 = 9.6A(1.6A/枚 x 6枚) |
9.6A以上のアンプ |
→ 1チャンネルアンプ EVJ1-X 30A |
④1ツマミ単色コントローラー VJ1-K |
|
アンプがあるので容量が小さい1ツマミ単色コントローラー VJ1-KSなど他単色コントローラーも可 |
⑤スイッチング電源防滴タイプ 60W 24V2.5A |
|
コントローラー本体作動用のみの電源 |
接続方法、構成の前提事項・注意事項
- 電源線はAWG18(0.75sq)単線またはより線を使用してください。
- 複数箇所の端子へ電源供給をする際は、供給箇所ごとに接続する線の長さを等しくしてください。極端に短い箇所がある場合、そこに多くの電流が流れて発熱の恐れがあります。
- シート連結箇所には専用オプション品(シートライト連結用ケーブル55mm/赤黒(単線 AWG18))を使用しています。全て同じ長さ太さです。
- 最小電源供給箇所、最小シート連結個所はシートライトの点灯に最低数必要とされる配線の個所数です。個所数は多くても問題ありません。電流が全体に安定共有されるので個所数は多い方がお勧めです。
- 複数箇所の電源線をまとめる際には、電線の許容A数を考慮したうえで太さの選定をしてください。
- シートライト全端子の極性は共通の為、図と一致した個所への配線で無くても点灯します。但し配線個所は一部分に偏らず均等に分散をして下さい。
- 電源はシートライト総消費電力が電源容量の8割ほどになるよう確保することを推奨しています。例えば、シート総消費電力が100Wの場合、使用電源は125W以上を推奨します
