F308 24V LEDラインテープロング 最長10m 均光

F308シリーズ 24V

画像にマウスを合わせると拡大されます。

製品特徴 LEDラインテープロングとは

F308LEDラインテープロングは、最長10mまで点灯可能なドットレス照明です。片側電源のみで10m全体を均等な明るさで点灯できる特徴を持ちます。従来の2倍の長さがありながら、テープ末端まで明るさの低下は見られません。長い距離を一本のテープで点灯できるため、施工にかかる部材や工数の費用が抑えられます。

  • 308leds/m
  • Ra90
  • 24V
  • 最長10mまで点灯

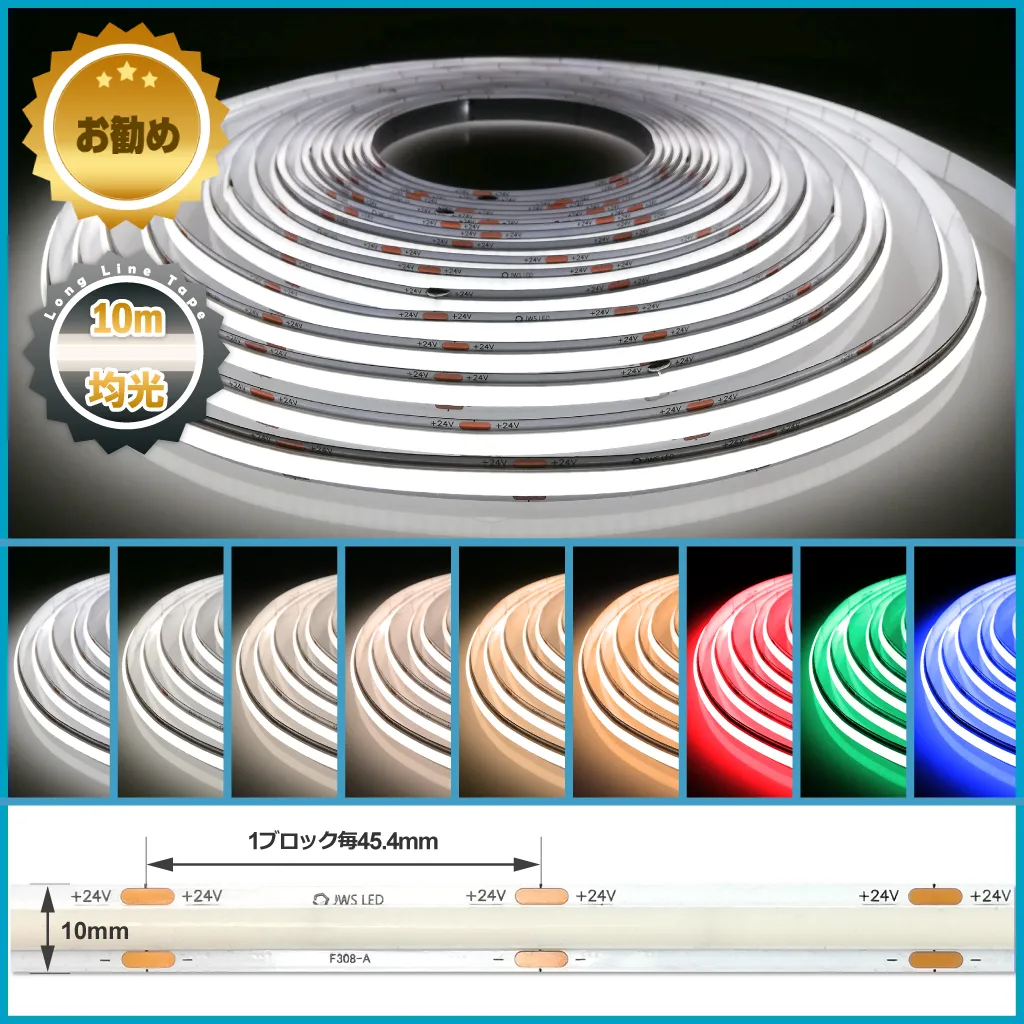

  • 1カット4.54cm

お知らせ

2025/08/20 新たな色温度5000K(昼白色)と3500K(温白色)をリリースしました。


注意ラインテープロング赤は基板表示+、-の極性が逆になっています。


製品の資料

配光特性データ

配光特性データ配光特性データとは

6000K 2700K
配光特性IESデータ

配光特性IESファイル

6000K 2700K

製品の動画一覧(別ウィンドウ)

  • 本製品
  • サンプル品
  • 電源
  • コントローラー
  • アクセサリ

1.選択したLEDテープのカラーはLEDテープのカラーについて

2.選択したLEDテープの長さは製品型番について

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

テープ長さ価格区切りは10ブロック(税込¥1,210.-)単位 ※例:11ブロック選択は20ブロック単価

3.選択したLEDテープの保護種類は保護種類について

4.選択したLEDテープの入力線は配線の延長について

5.選択したLEDテープの出力線は

数量に数字以外が入力されています。

1.選択したサンプルLEDのカラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

CHECK!サンプル品について

サンプル品は約10cmの非防水テープ線出し加工となります。

10cmサンプル

CHECK!点灯具合は"サンプル点灯キット DCクリップ・DC端子+電源"で確認

"LEDテープ"と"サンプル点灯キット+電源"で点灯具合を確認頂けます。

サンプルのテープ点灯向けクリップ&端子セット

注意サンプル品のご注文について

同種類で複数個ご注文はご控えお願いします。

1.選択した電源は

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

電源の選択方法

1.選択したお勧めコントローラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

LEDテープロング(調光あり・なし)接続パターン

1.選択したLEDアクセサリーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

LEDラインテープのカット・配線方法

LEDテープ点灯動画

ラインテープロングは片側給電で最長10mまで均一な光で発光する長いドットレステープライトです。10mまで片側電源で点灯できるので、標準的な5mまでのテープより設置施工の工数が削減できます。コントローラーや電源は5m品と同じものが使用できます。

接続例について

LEDラインテープロングの接続構成は\調光あり・なし/ラインテープロング接続パターンを参考して下さい。常時点灯、制御点灯のそれぞれに対して10m以下接続、10mより長い接続の構成例を説明しています。

仕様一覧

定格電源
DC24V
定格電源
0.42A/m
消費電力
10W/m
明るさ(ルーメン)
6000K:1100lm/m、5000K:1100lm/m、4000K:1200lm/m、3500K:1200lm/m、3000K:1200lm/m、2700K:1200lm/m
演色値
Ra≥90
最大直列連結長
1000cm
カット単位
4.54cm
テープ寸法
幅10mm × 厚み2.5mm
テープ本体重さ
30g/m
基板色
白(基板白)
LED数
308leds/m
発光色

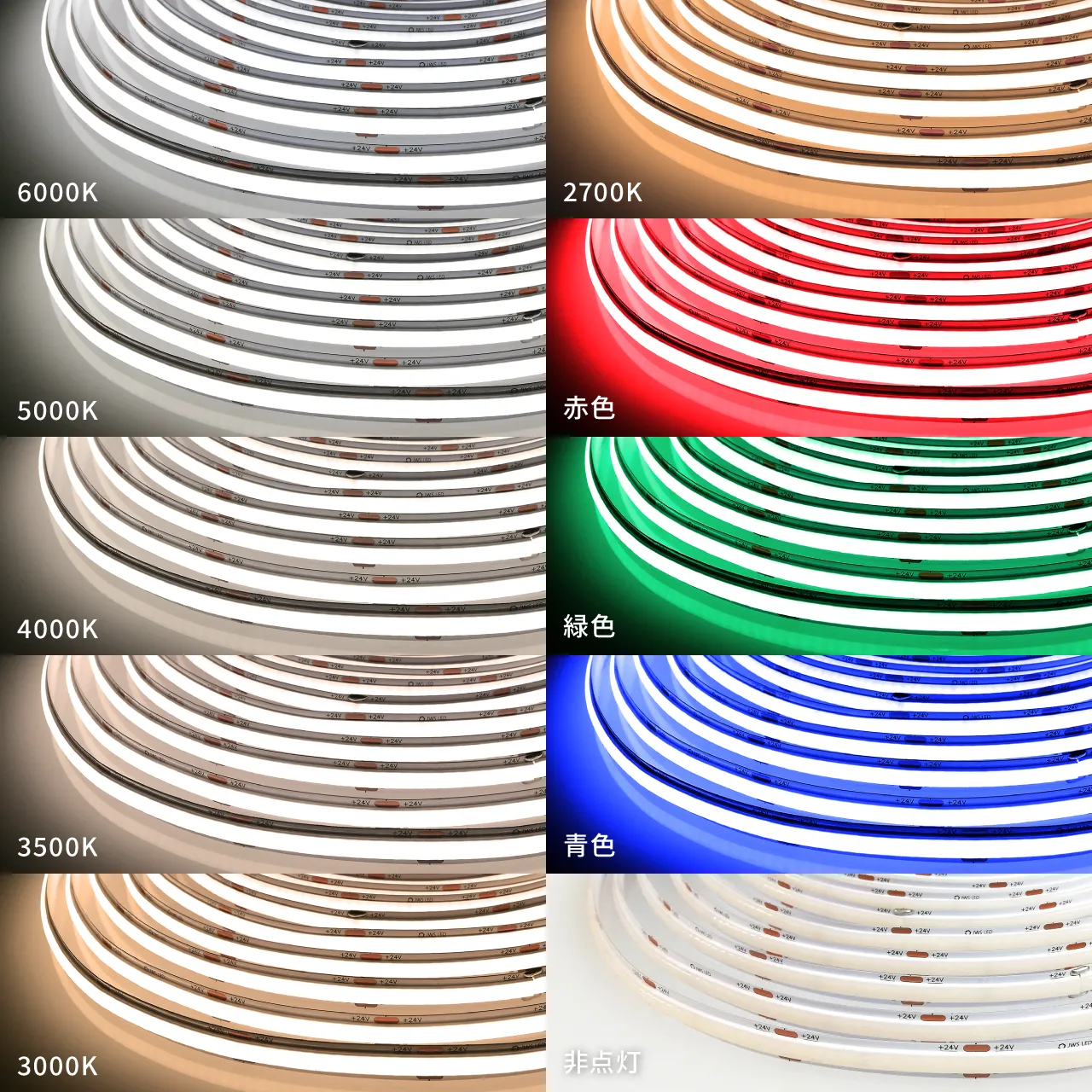

昼光色(6000K)、昼白色(5000K)、白色(4000K)、温白色(3500K)、電球色(3000K,2700K)、赤、緑、青
防水保護等級
IP20相当
入出力線
入力: DCジャック(内径2.1mm、外径5.5mm(センター+極性))・出力: 配線無し ※標準
寿命
25,000時間以上 ※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。
照射角度
180度
動作温度
−25℃ 〜 +40℃(氷結・結露無きこと)
保存環境
−40℃ 〜 +60℃(氷結・結露無きこと)
適合規格
ROHS2指令対応
製造国
中国
同梱品
入力線、出力線のDCケーブルには対となるオスまたはメスのケーブルを付属
