LEDテープライトの配線接続に使用可能
ケーブルの連結コネクタI字型＆分岐コネクタT字型（赤）
画像にマウスを合わせると拡大されます。
製品特徴
ケーブルの連結と分岐に使用できるI字型、T字型コネクタです。被覆を剥く作業なくケーブル連結が行え、加工作業を簡単にします。
- ケーブルの連結コネクタI字型＆分岐コネクタT字型（赤）は透明タイプに変わります。
- 本製品
1.選択したLEDアクセサリーは
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格

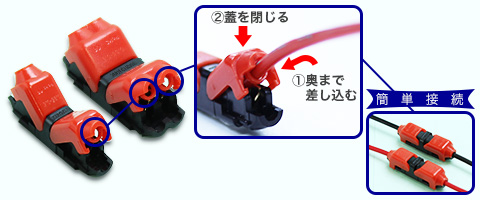

使用方法
コネクタカバーを開け、ジョイントするケーブルを用意
コネクタ片側にケーブルを配置
カバーがロックするまでペンチでクランプ
コネクタもう片側にケーブルを配置
カバーがロックするまでペンチでクランプ
両側カバーのロックを再確認し、ジョイント完成
各線の接続例
仕様一覧
IP保護等級
IP40
寸法
1線連結コネクタI字型：L25.0mm × W6.8mm × H6.6mm
1線連結コネクタT字型：L25.0mm × W12.8mm × H6.6mm
2線連結コネクタI字型：L25.0mm × W10.4mm × H6.7mm
2線連結コネクタT字型：L28.6mm × W16.8mm × H6.7mm
2線コネクタワイヤー間
1.3mm
定格基準
IEC/EN 60664-1
過電圧カテゴリ
III
クラスオブポリューション
（Class of Pollution）
2
再取付け回数
最大3回
※再取付の際、先に取付けたケーブル径より小さいケーブル径は取付けないで下さい。正常に接触しない可能性があります。
定格電圧
300V
許容ピーク電圧
2.5kV
最大負荷電流
10A
定格電流
最大9A
※定格電流はコネクタ接点部の耐久電流値です。実際の許容電流は接続されるケーブルに従います。
許容ケーブル導体径
0.6 - 1.2mm
対象ケーブル
単線/より線
許容AWG規格＆断面積
コネクタI字型：22-20#AWG 0.50mm²~0.32mm²
コネクタT字型：22-18#AWG 0.75mm²~0.32mm²
最大ケーブル外径
2.1mm
ハウジング材質
ポリカーボネート
接点金属部材質
銅
動作温度
-35～+80℃(氷結・結露無きこと)
環境温度
-35～+60℃(氷結・結露無きこと)
難燃性（UL94）
V-1
備考
製品は記載情報のみとなり、別途証明書等はご提示しておりません。予めご了承ください。
