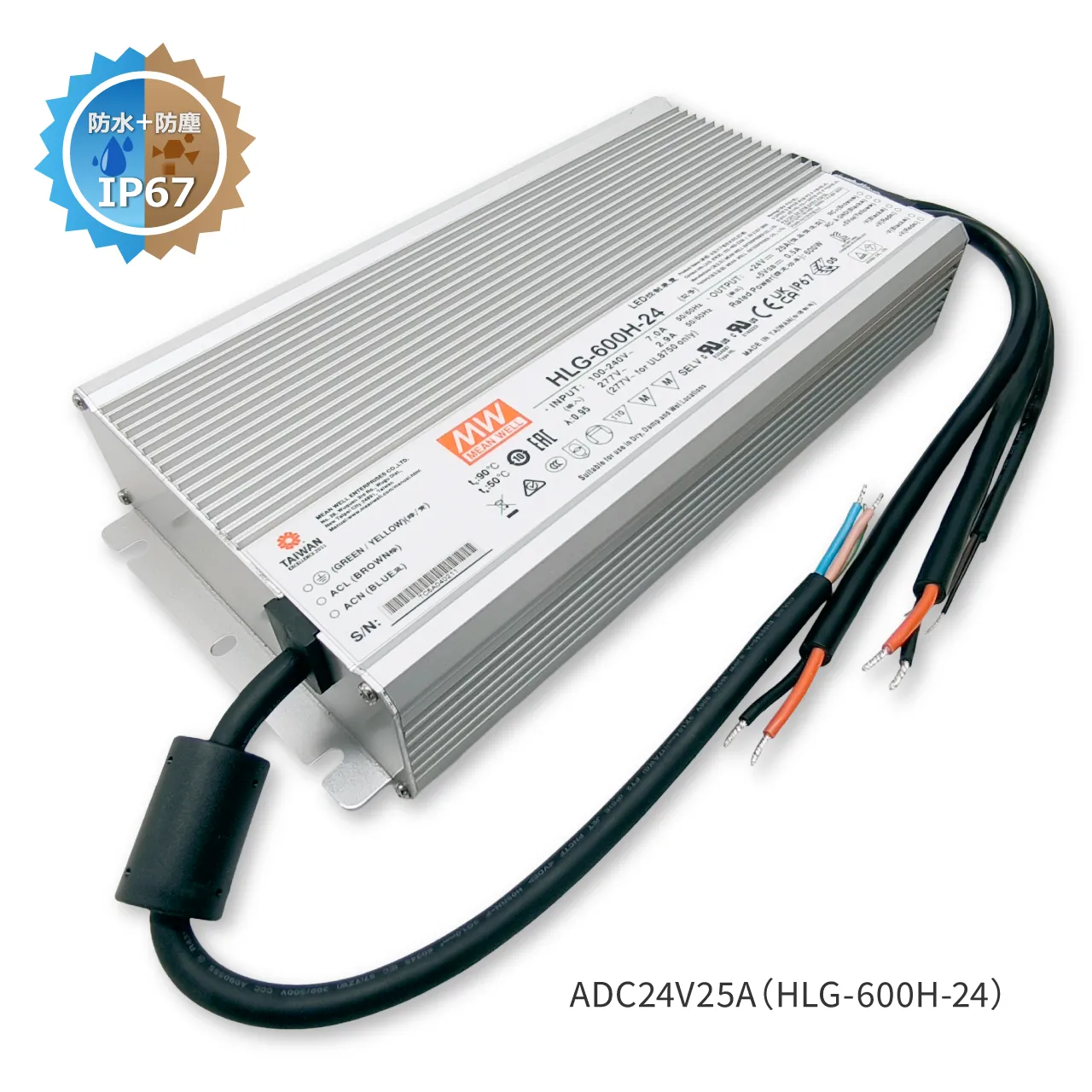

スイッチング電源防滴タイプ 600W｜DC24V 25A

画像にマウスを合わせると拡大されます。

製品の資料(PDF)

1.選択したLEDスイッチング電源は

1.選択したLEDアクセサリーは

大容量スイッチング電源の接続方法

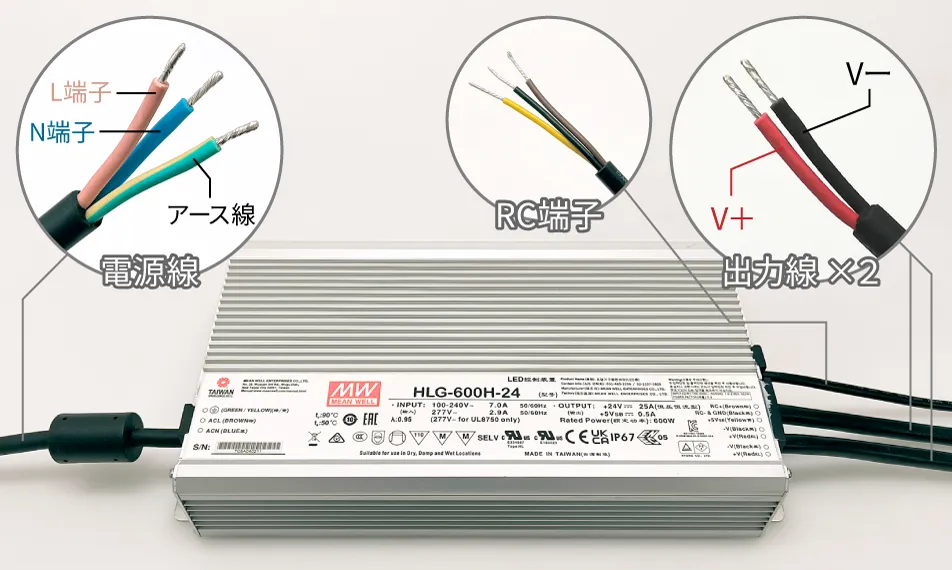

1.端子の説明

電源線側の青線がN端子、ベージュ線がL端子です。反対側の出力線の赤線がV+端子、黒線がV-端子となっています。また、本機器は出力線が2系統あります。

RC端子・・・外部信号から本機器の出力のON/OFFを切り替える場合に使用します。使用しない場合は、必ず絶縁テープ等で処理してください。

※電源側の配線は工事店へ依頼するか、専門知識のある方が施工して下さい。
※圧着端子、コネクタ等は各自でご用意下さい。

2.出力側の配線を接続

必ず電源を切った状態で行ってください。赤線（＋）と黒線（－）をそれぞれコネクタ等でLED製品の配線に接続します。接続する負荷の合計電流値が大きい場合、可能であれば2本に分散させて配線してください。

※出力線の片側を使用しない場合は、必ず絶縁テープ等で処理してください。

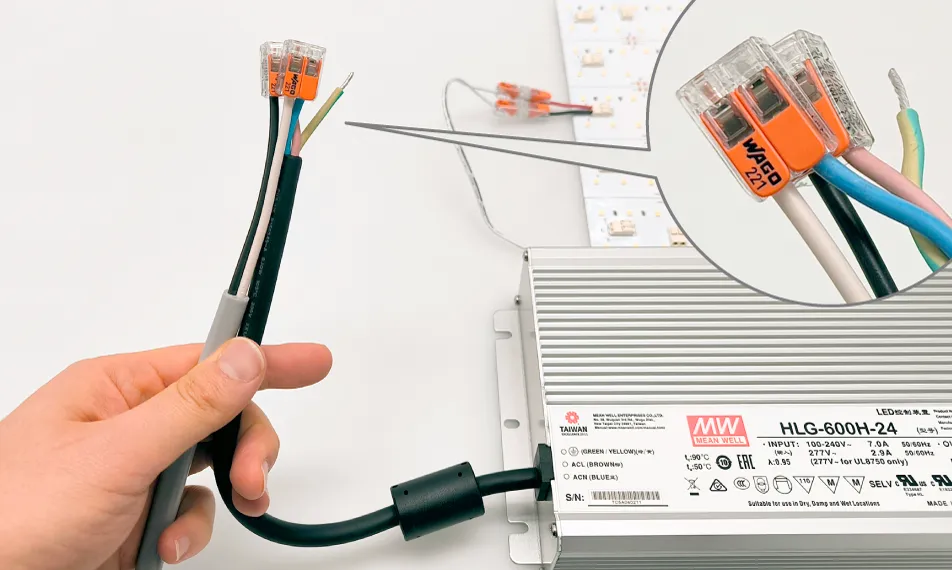

3.電源側の配線を接続

L端子を非接地側、N端子を接地側のケーブルと接続してください。

※電源側の配線接続には電気工事士の資格が必要です。

出力電圧

DC24V

最大出力電力

600W

出力定格電流

25A

入力電圧

90～305VAC (ワイドレンジ入力)

防水防塵

IP67　※屋外露出での設置は避けてください

動作温度

-40℃～+90℃

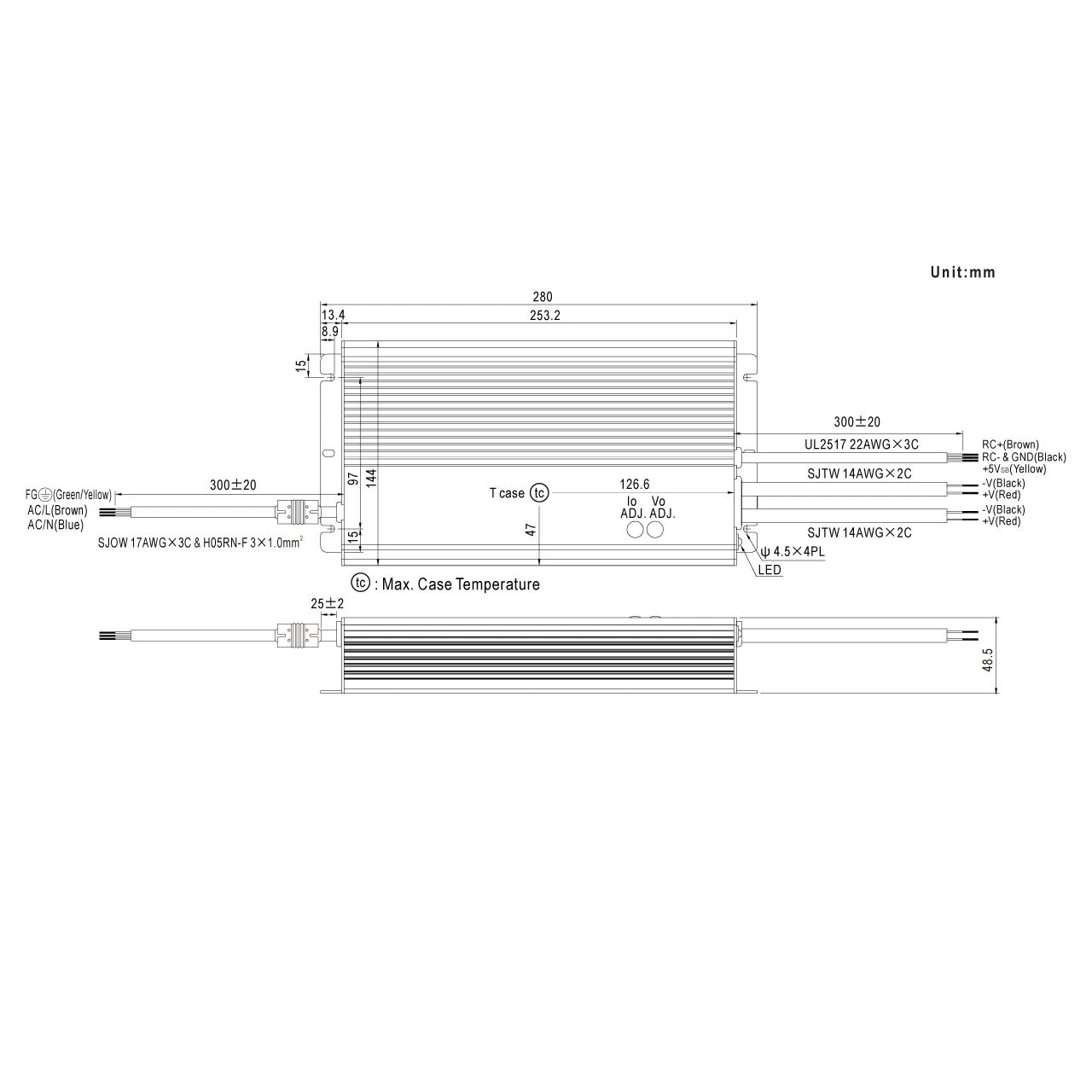

サイズ

L280 x W144 x H48.5 (mm)

重量

約3900g

PSEマーク

PSEマーク付き
