LEDアルミフレーム LGJ2410 埋込型
画像にマウスを合わせると拡大されます。
製品特徴
アルミフレーム上面淵はスカートの形状になっており、フレームを埋込取付をした際に取付面にピッタリフィットし、隙間なくキレイな取付が行えます。埋込用途以外にも磁石での棚取付、また連結コネクタなどのアクセサリも用意しています。
製品の資料
寸法図

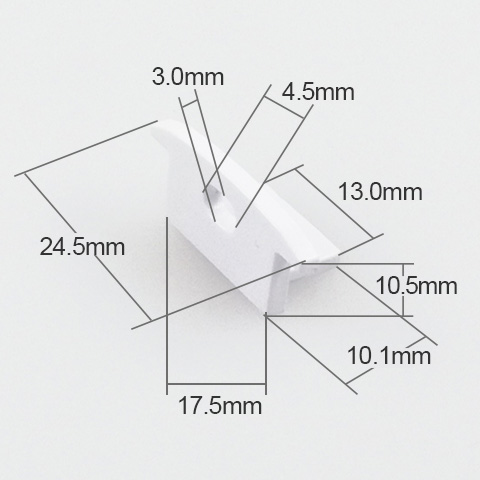

LGJ2410 アクセサリー寸法- セット品
- 単品
- アクセサリ
- サンプル品
1.選択したLEDアルミフレームの種類は
2.選択したLEDアルミフレームの長さは
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格
アルミフレーム価格は100cm単位 ※例:101cmは200cm単価。型名末の数字3桁が長さ(cm)を表しています。
長物10～100cm以下はヤマト宅急便、長物101cm～は佐川急便を使用します。送料が異なりますので商品送料ページを参照下さい。セット品には以下アクセサリが付属
セット(レール、カバー） ＋ エンドキャップ(穴有、穴無 各1個) ＋ レールクリップ(2個 ※50cm以下毎)
1.選択したLEDアルミフレームの種類は
2.選択したLEDアルミフレームの長さは
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格アルミフレーム価格は100cm単位 ※例:101cmは200cm単価。型名末の数字3桁が長さ(cm)を表しています。
長物10～100cm以下はヤマト宅急便、長物101cm～は佐川急便を使用します。送料が異なりますので商品送料ページを参照下さい。
ご購入はセット品にてお願いします。
購入履歴が無いなど、理由なく明らかに片側（レール単品 or カバー単品）が多い場合は販売を控えさせて頂く場合がございます。
1.選択したLEDアルミフレームのオプションは
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格
※寸法はページ末の仕様を参照下さい。
サンプル品には以下アクセサリが付属
セット(レール、カバー) ＋ エンドキャップ(穴有、穴無 各1個) ＋ レールクリップ(2個)
LEDラインテープを使用した発光例

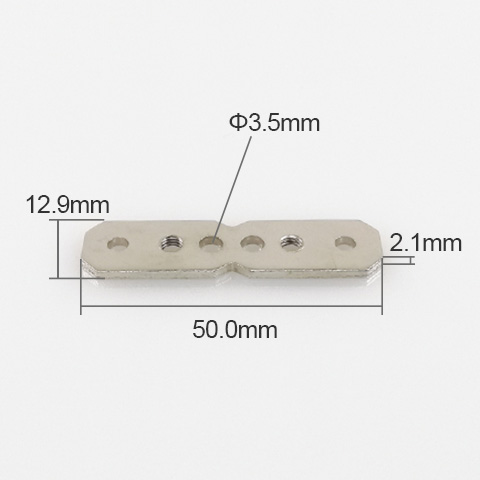

連結コネクター接続例
仕様一覧
寸法
断面: 横幅(上)24.5mm (下)17.5mm x 高さ9.98mm
長さ: 10cm-200cm
材質
レール素材 : アルミ合金(AL6063-T5)
レール表面処理: アルマイト処理(銀)
カバー : ポリカーボネート
色
レール: 銀
カバー: 乳白、透明
アクセサリ
エンドキャップ、クリップ、コネクタ類
付属品
セット品(レール＋カバー)の付属品: レールクリップ2個（50cm以下毎）、エンドキャップ（穴有、穴無）各1個
光源幅
12.2mm
LGJ2410の取り付けについて
平面取付の場合は専用クリップをネジ（木ネジ、タッピング、ビス）で固定の上、アルミを取付けて下さい。
埋込取付図は埋込側の加工を行った上、アルミレール本体に取付穴（3φmm程度）を開け、ネジ（木ネジ、タッピング、ビス）で固定して下さい。以下注意事項お願いします。
- アルミ埋込側加工寸法はアルミ幅に対して少なくとも左右余白1mmづづ設けて下さい。
- アルミレールにネジ避け余白が無いので、ネジ上部に貼付けたテープは盛り上がります。平らにする場合は、低頭タッピングネジをご使用する、皿ネジ加工を施して皿ネジを使用するなどして下さい。
- 穴加工部とネジはテープ配線箇所、半田箇所、カット端面が接触しない様に十分注意して下さい。
- アルミカバーは床用ではありません。足踏みによる負荷がかかるとカバーが割れる恐れがあります。
