LEDアルミフレーム LPJ2711 埋込型「壁、床に埋め込み可能」

LEDアルミフレーム LPJ2711 埋込型

画像にマウスを合わせると拡大されます。

製品特徴

床など地面側に埋め込んで使用する為のアルミフレームです。アルミや上部カバーは他種類のアルミカバーよりも厚みがあり、上から押された際の強度を保ちます。光源幅は12.2mmで5050テープ、LEDラインテープが利用できます。


製品の資料

  • セット品
  • 単品
  • アクセサリ
  • サンプル品

1.選択したLEDアルミフレームの種類は

2.選択したLEDアルミフレームの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

アルミフレーム価格は100cm単位 ※例:101cmは200cm単価。型名末の数字3桁が長さ(cm)を表しています。

長物10~100cm以下はヤマト宅急便、長物101cm~は佐川急便を使用します。送料が異なりますので商品送料ページを参照下さい。

数量に数字以外が入力されています。

CHECK!セット品には以下アクセサリが付属

セット(レール、カバー) + エンドキャップ(穴有、穴無 各1個)

レール


エンドキャップ穴有 エンドキャップ無

1.選択したLEDアルミフレームの種類は

2.選択したLEDアルミフレームの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

アルミフレーム価格は100cm単位 ※例:101cmは200cm単価。型名末の数字3桁が長さ(cm)を表しています。

長物10~100cm以下はヤマト宅急便、長物101cm~は佐川急便を使用します。送料が異なりますので商品送料ページを参照下さい。

数量に数字以外が入力されています。

注意ご購入はセット品にてお願いします。

購入履歴が無いなど、理由なく明らかに片側(レール単品 or カバー単品)が多い場合は販売を控えさせて頂く場合がございます。

1.選択したLEDアルミフレームのオプションは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

※寸法はページ末の仕様を参照下さい。

1.選択したLEDアルミフレームのサンプルは

カート

製品名称

製品ページ

詳細はこちら

製品型番
在庫状況
出荷日数
製品価格

CHECK!サンプル品には以下アクセサリが付属

セット(レール、カバー) + エンドキャップ(穴有、穴無 各1個)

レール


エンドキャップ穴有 エンドキャップ無


製品概要

フレームについて

フレーム高11mm×幅12.2mmの埋め込み型のアルミフレームです。フレーム部分が分厚いため埋め込みに耐える強度を持ちます。カバーも分厚いため、強度を持ちます。また、フレームとカバーの接着点をコーキング、シーリングすることによって、強度が増します。コーキング、シーリングをしてください。

フレームについて

カバーについて

柔らかな自然発光の乳白タイプカバーを用意しています。内部に取り付けたテープライトの点光源は乳白カバー面で滑らかに均一に照光できます。

カバーについて

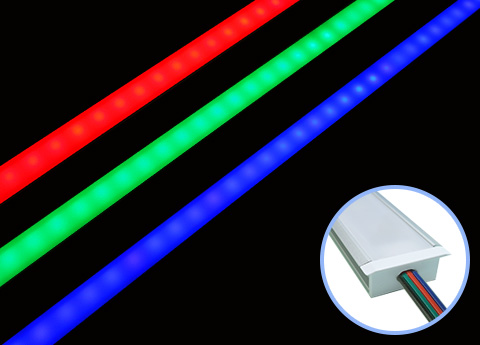

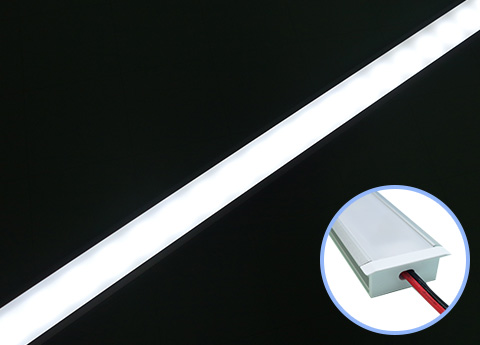

LEDラインテープを使用した発光例

LEDラインテープを使用した発光

仕様一覧

寸法

断面: 横幅(上)27.1mm (下)21.1mm x 高さ11.0mm

長さ: 10cm-200cm

材質

レール素材      : アルミ合金(AL6063-T5)
レール表面処理: アルマイト処理(銀)
カバー            : ポリカーボネート

レール: 銀
カバー: 乳白

アクセサリ

エンドキャップ

付属品

セット品(レール+カバー)の付属品: エンドキャップ(穴有、穴無)各1個

光源幅

21.1mm

LPJ2711の取り付けについて

埋込取付図

埋込取付図は埋込側の加工を行った上、アルミレール本体に取付穴(3φmm程度)を開け、ネジ(木ネジ、タッピング、ビス)で固定して下さい。以下注意事項お願いします。

  • アルミ埋込側加工寸法はアルミ幅に対して少なくとも左右余白1mmづづ設けて下さい。
  • アルミレールにネジ避け余白が無いので、ネジ上部に貼付けたテープは盛り上がります。平らにする場合は、低頭タッピングネジをご使用する、皿ネジ加工を施して皿ネジを使用するなどして下さい。
  • 穴加工部とネジはテープ配線箇所、半田箇所、カット端面が接触しない様に十分注意して下さい。
