1ツマミ単色コントローラー VJ1-K

画像にマウスを合わせると拡大されます。
製品特徴
ツマミ操作でLEDテープの光量を100段階で調節し、その値がデジタルディスプレイに表示されるシンプルタイプの単色コントローラーです。スイッチでPWM出力波長や調光カーブをいつでも簡単に切り替えられるほか、単色リモコンでの遠隔操作も可能と、非常に汎用性に優れたコントローラーとなっています。最大20Aの電流出力が可能で、アクセサリー類で配線を増やせばこのコントローラーで複数のLEDテープを点灯させることも可能です。
- 1ツマミ
- 単色コントローラー
- コントローラー
- リモコン
1.選択したLEDコントローラーは
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格
製品保証・サポート

動作保証をしていない弊社以外のLED灯具をコントローラーやアンプに接続して利用する場合、製品の保証並びに問い合わせ(接続構成、設定関連など)はサポートの対象外となります。また、明らかにコントローラーの利用数量と接続するLED灯具数が合わない場合も含まれます。
参考: 製品保証や返却について
コントローラー概要動画
本体の説明

項目 | イメージ | 説明 |
---|---|---|
①ロータリーツマミ | ![]() |
ツマミを回して電源ON/OFFの切り替えができます。ツマミを回した量によって調光の強さを調節できます。 |
②デジタルディスプレイ | ![]() |
ツマミを回すとレベルに合わせた数値がセブンセグメントで表示されます。調光は000~100のレベル範囲で表示されます。 |
③SETボタン | ![]() |
リモコンとの紐づけおよび解除に使用するボタンです。 |
④STATUSランプ | ![]() |
点灯や点滅の仕方でリモコンとの接続状態を示します。 |
⑤調光カーブ切替スイッチ | ![]() |
3のスイッチの切り替えで調光カーブをStraightとCurveの二種類に切り替えられます。初期設定は下線が入っているCurveになっています。 ![]() |
⑥PWM出力切替スイッチ | ![]() |
1と2のスイッチの組み合わせでPWM出力波長(Hz)を選択できます。高い出力波長は出力電流が下がり、ノイズが上がりますが、カメラ撮影等で生じるフリッカーが軽減されます。初期設定は下線が入っている500Hz/20Aになっています。 ![]() |
⑦出力配線ポート | ![]() |
LEDテープを配線する側のポートです。+極性、-極性が各1ポートずつ用意されています。 |
⑧電源配線端子 | ![]() |
電源を配線する側のポートです。+極性、-極性が各1ポートずつ用意されています。 |
⑨固定用ビス穴 | ![]() |
壁などに取り付ける際にビスを打ち付けて固定するための穴です。右上と左下の二箇所に用意されています。 ![]() |
テープ配線

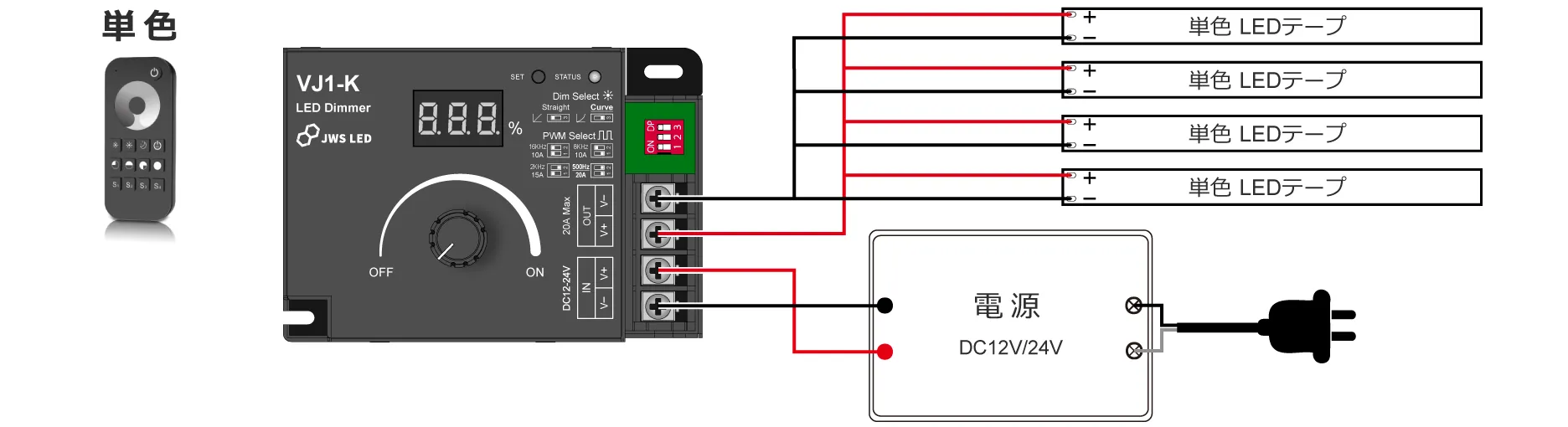

コントローラーへのテープライト配線例は以下のとおりです。

本コントローラーの最大負荷電流は20Aと容量が大きく、容量範囲で多くのテープを同時点灯させることができます。
※物理的に複数配線がポートに収まらない場合はWAGOワンタッチコネクターでポート拡張して下さい。

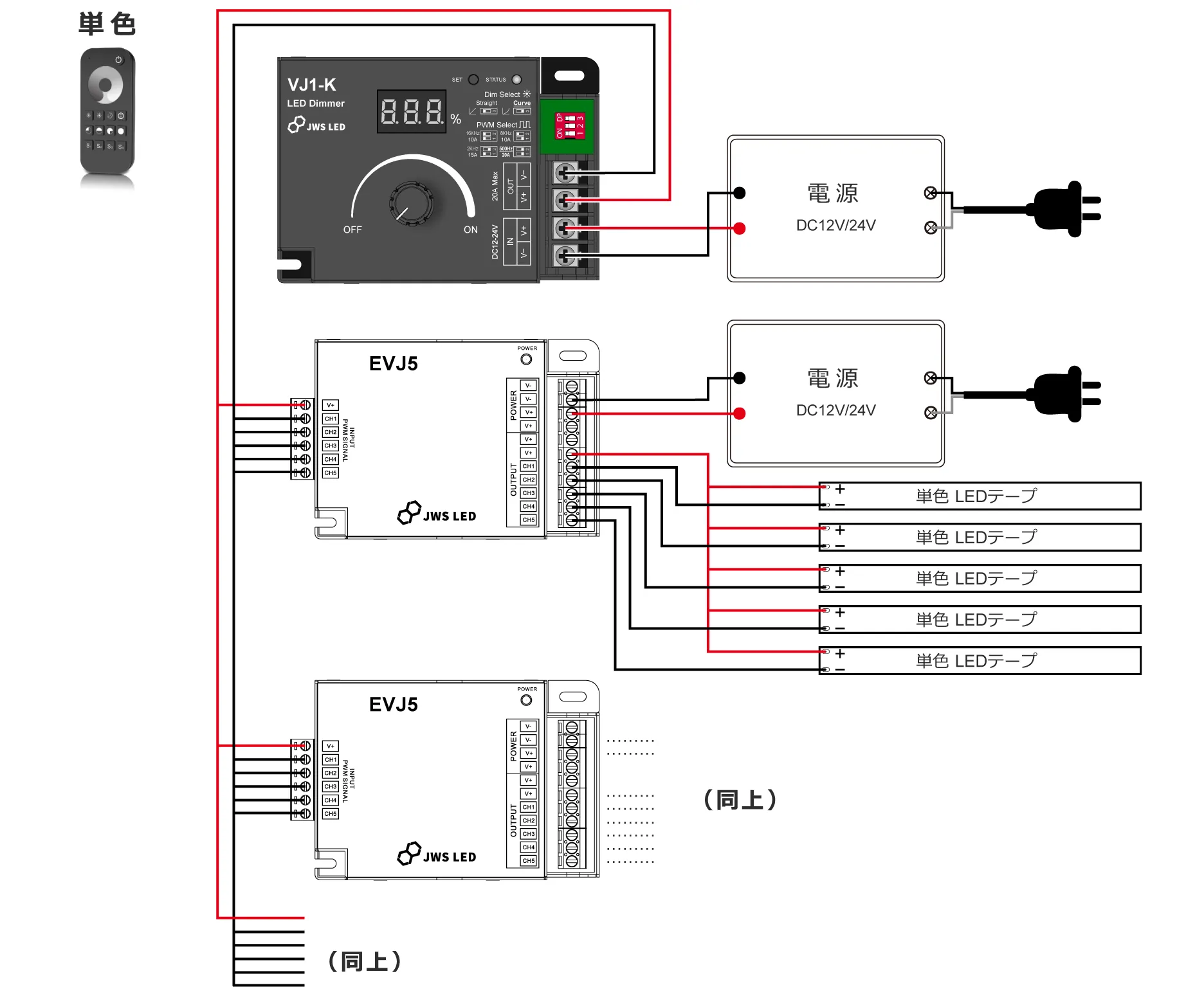

また、さらに多くのLEDテープを安定して点灯させたい場合は以下のようにアンプを利用して配線する必要があります。

コントローラーより5CHアンプ EVJ5(増幅器)を分岐配線することで電圧信号の制御容量を増加させ、LEDテープの点灯本数を増やすことができます。分岐したアンプ配下に接続されたLEDテープは、大元のコントローラーによる操作で同時に点灯制御を行えます。
配線の+、-に注意
弊社テープ線材の実際の見た目は赤(+)&黒(-)ではなく、白(+)&シマシマ線(-)です。取り付け時に+と-が逆にならないよう注意して配線して下さい。
※+と-を逆に配線すると不点灯やコントローラー側の故障、あるいは点灯しても調光だけできないといった不具合が生じるおそれがあります。
調光カーブ選択
調光変化具合をリニア調光とログ調光で選択できます。

ツマミの回転に比例して、調光レベルの上下が変化するリニア、一方は初めは緩やかに調光具合が上がっていくログの2パターンの選択ができます。初期値は人間の目に優しく認識しやすいログ調光(Curve)です。
リモコン単区
仕様一覧
- 製品型名
- VJ1-K
- 入力電源
- DC12V-24V
- 最大負荷電流
- 20A
- 最大消費電力
- 240W(DC12V)、480W(DC24V)
- 出力ポート数
- +極性(1ポート)、-極性(1ポート)
- 電源配線
- 端子配線(+極性(1ポート)、-極性(1ポート))
- 入力信号
- ツマミ、RF2.4GHz
- 本体寸法
- 縦75mm × 横107mm × 高さ38mm
- 動作温度
- -30℃ ~ +55℃
- IP保護等級
- IP20
- リモコン受信範囲
- 最大30m(障害物等を除く環境)
- 重量
- 165g
- 製造国
- 中国
- 認証規格
- 電波法適合 技適マーク認証
- 同梱品
- DCジャックケーブル(1本)
- 注意
- ※ 製品の設定などのサポートはメールのみとさせて頂いています。製品は動作保証をしている弊社テープの利用が前提となります。
