12V M1シリーズ LEDネオンライト単色「左右に曲がるヘビ型」

画像にマウスを合わせると拡大されます。
製品特徴
M1シリーズ、左右に曲がる細めのヘビ型のネオンライトです。シリコン素材の中にラインテープが通っており、単色7パターンで粒感の無い綺麗なライン点灯を演出します。本体の寸法は高さ19mm×幅11mmで、柔軟で曲げやすく付属のレールクリップを利用して自由に曲線を表現することができます。また、アルミレールを使用すればまっすぐなラインを作ることができます。ネオンサインのような看板の文字などを作ることに向いており、様々なシチュエーションで使用することができます。
- 左右に曲がるヘビ型
- 単色
- 12V
- 1カット2.5cm
製品の動画一覧(別ウィンドウ)
製品の資料(PDF)

仕様書
M1シリーズ 単色- 本製品
- サンプル品
- 電源
- コントローラー
- アクセサリ
1.選択したLEDネオンのカラーはLEDテープのカラーについて
2.選択したLEDネオンの長さは製品型番について
10m、20mはお客様にてカットして利用頂く用途向けです。価格は10ブロック単位の為、カット利用する長さにより価格が大きく下がります。※お客様によるカット加工した製品は保証対象外となりますので予めご了承ください。
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格テープ長さ価格区切りは10ブロック(税込\1,650.-)単位 ※例:11ブロック選択は20ブロック単価
3.選択したLEDネオンの入力線は配線の延長について
4.選択したLEDネオンの出力線は
サンプル品について
サンプル品は約15cm、入力線:20cm線出し / 出力線:末端処理無しの加工となります。

サンプル品には以下アクセサリが付属
レールクリップ(2個)

サンプル品のご注文について
同種類で複数個ご注文はご控えお願いします。
LEDネオン点灯動画
接続例について

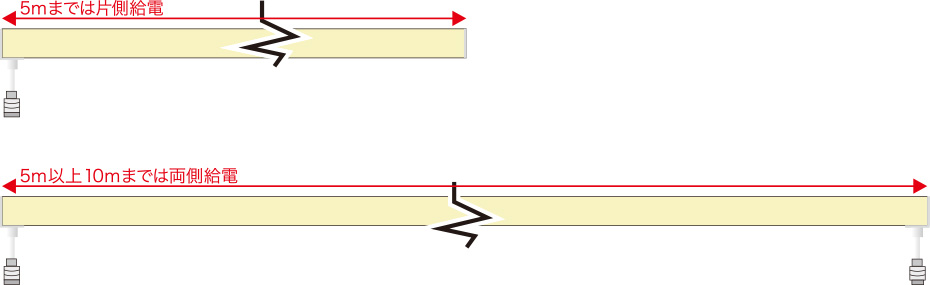

LEDテープの接続構成は\調光あり・なし/ LEDテープ接続パターンを参考下さい。常時点灯、制御点灯のそれぞれに対して5m以下接続、5mより長い接続の構成例を説明しています。
線出しについて

線出しについて
エンドキャップの下側から50cmほどの線が出力されています。下側から線が出力されていることによって、製品本体の右側に線をもっていきたい時や左側に線をもっていきたい時、様々な角度から線を配らせることができます。
防水性について
通常の線材となり、長期間の屋外使用に適しておりません。屋外での使用を前提とする為にはエフコテープ等で保護処理を施して下さい。

線出しの連結について
エンドキャップの下側から線出しされた末端同士を合わせることによって、ネオン間のつなぎ目が目立たないというメリットがあります。
加工方法

1.ネオンライトをカット
ネオンライトの側面に内部が見える部分があります。そこにLEDテープライトの各ブロックの区切り位置に黒色のラインが入っていますので、このカット位置を参考に長さを調整してください。

2.ケーブルをハンダ付け
LEDネオンライト末端の本体をカットし、内部のLEDテープライトのハンダ箇所を剥き出しにします。ハンダしやすくした後、ケーブルをハンダ付けをします。

3.エンドキャップを付ける
エンドキャップの中と、LEDネオンライト末端にシリコンジェルを十分に塗布し、中に水が入らない様に完全に密封させ、乾燥させます。(素材によって乾燥時間は異なります)

4.収縮チューブによる保護
エンドキャップと配線の保護の目的で、エンドキャップとネオンライト本体の境目に収縮チューブをつけて固定します。
※お客様によりカット加工をした製品は保証対象外となりますので予めご了承ください。
固定方法について

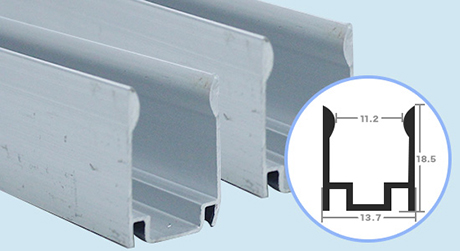

アルミレールで固定
専用のアルミレールと一緒に設置することによって直線を表現することが出来ます。設置の際はネオンライト末端のエンドキャップを避けてアルミレールに設置して下さい。
LEDネオンライトとアルミレールの位置決めができる様にはめ込みは抜け易く設計してあります。LEDネオンライトとアルミレールを固定の際は位置決め後に接着剤やシーリング(コーキング)を行って下さい。

レールクリップで固定
専用のレールクリップを使用することで、曲げた状態のLEDテープライトをその形状のまま固定することが出来ます。LEDネオンライトを這わせて固定したい箇所にレールクリップを固定し、その上からLEDネオンライトを取り付けるだけで簡単に曲線を表現することが出来ます。ネオンサインを作成したい場合には、レールクリップの使用をお薦めします。

湾曲レールで固定
湾曲レールを使用することで、より自然なカーブを維持したままLEDネオンライトを設置できます。あらかじめ形状を決めてレールを固定し、その上からネオンライトを押し込んで簡単に取り付けられます。また、レール内部にカエシが付いているため、長尺レールにありがちな一部分が外れてしまうといった事態が起きず、安定した設置が可能です。
参考動画: 湾曲レールの取付け方
仕様一覧
定格電源
DC12V
定格電流
1.0A/m
消費電力
12W/m

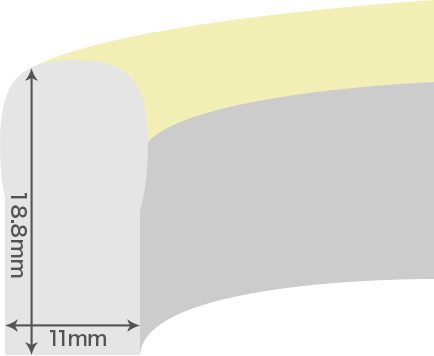

ネオン寸法
幅11mm × 高さ19mm
素材
シリコン+LEDテープ
LEDタイプ
2835 120leds/m
発光色
昼光色(6150K-6850K)、電球色(2900K-3200K)、赤色・緑色・青色・水色・桃色
明るさ(ルーメン)
30-750lm/m
※昼白色:750lm/m、電球色:750lm/m、赤:110lm/m、緑:60lm/m、青:30lm/m
波長
赤: 620-625nm
緑: 520-528nm
青: 465-470nm
最大直列連結長
500cm
カット単位
2.5cm
最小折り曲げ角度
R ≧ 50mm 円半径50mm以上の湾曲
※左右方向のみ
照射角度
150度
防水保護等級
IP67相当
寿命
25,000時間以上
※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。
動作温度
−25℃ 〜 +50℃(氷結・結露無きこと)
保管温度
−40℃ 〜 +70℃(氷結・結露無きこと)
重量
約238g/m
製造国
中国
同梱品
50cm以下毎にレールクリップ(プラスチック)各2個
入力線、出力線のDCケーブルには対となるオスまたはメスのケーブルを付属
配線
プラス線 :白線
マイナス線:シマシマ線
