LEDシートライト 24V 単色
画像にマウスを合わせると拡大されます。
製品特徴

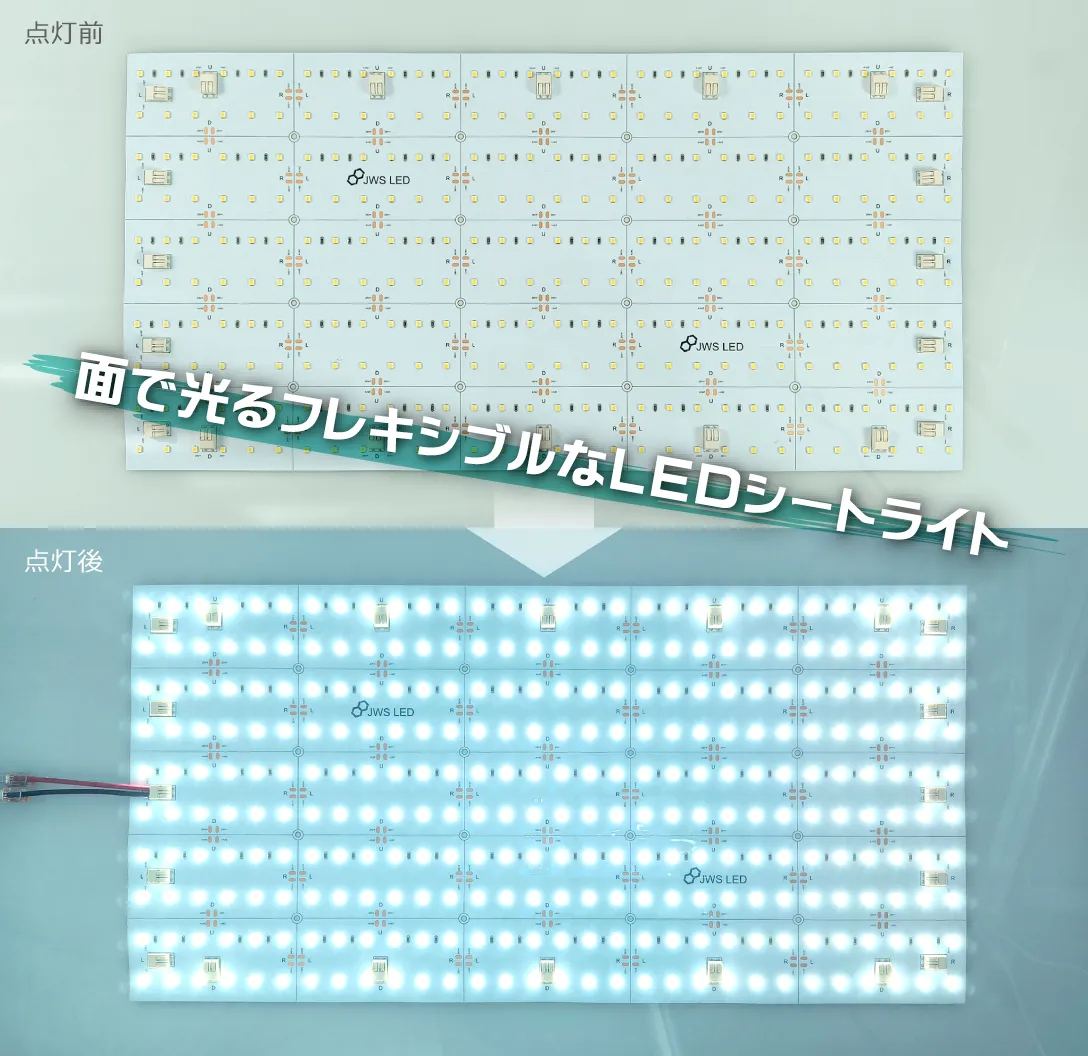

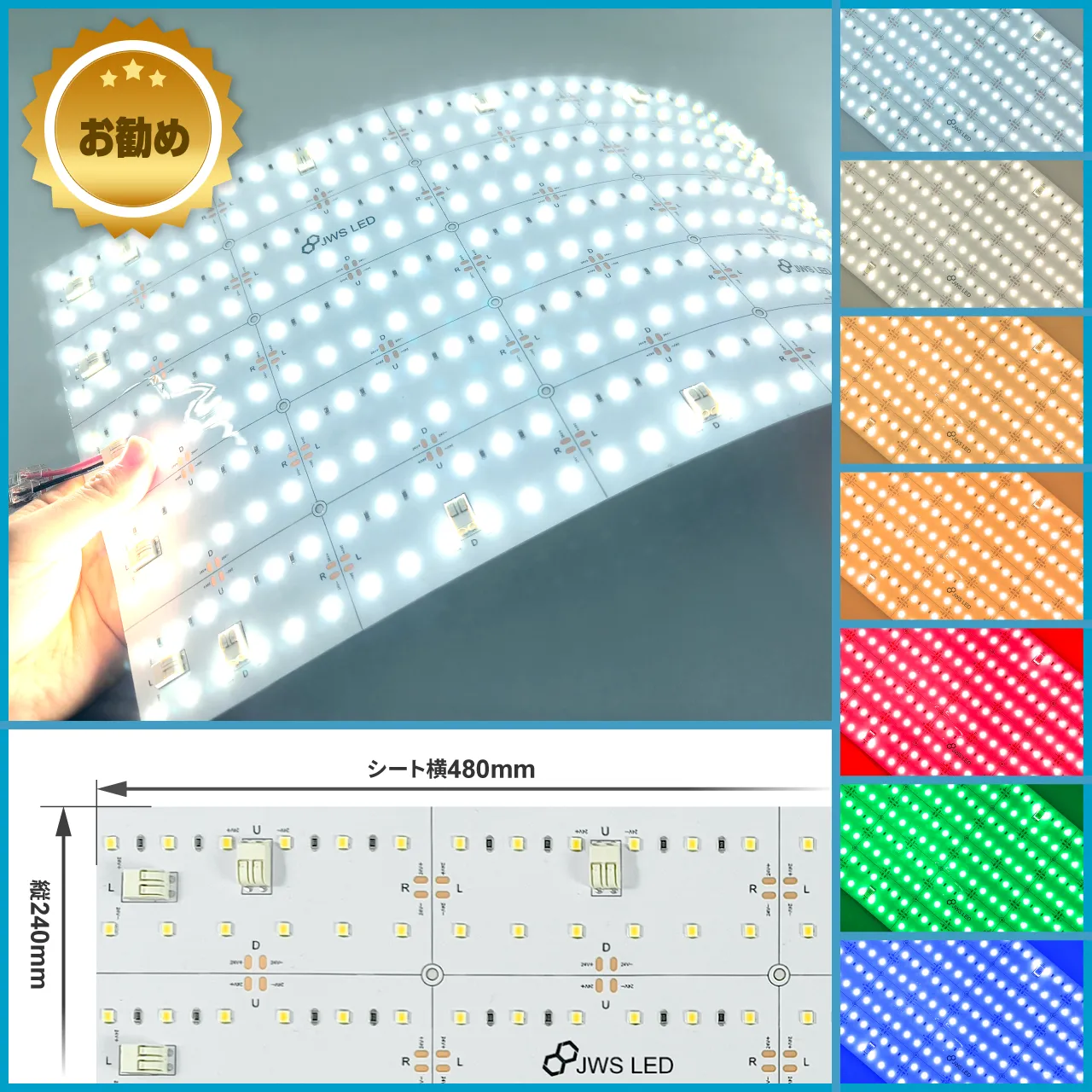

LEDシートライトはサイズ縦240 x 横480mmのフレキシブル基板に発光効率に優れた高輝度LEDを配置した照明です。明るさが強く、バックライトやキャビネット照明など幅広く応用できます。また、角形シートを連結して並べることができるので広い範囲の設置施工に適しています。シート連結に専用ハーネスは不要で標準的なケーブルが使用できます。また、シート本体は裏面両面テープで貼付けて固定をするので簡単です。
- 高効率LED採用
- 超高輝度
- 長方形シート型
- IP54
- 本製品
- サンプル品
- 電源
- コントローラー
- アクセサリ
1.選択したLEDテープのカラーはLEDテープのカラーについて
- カート
-

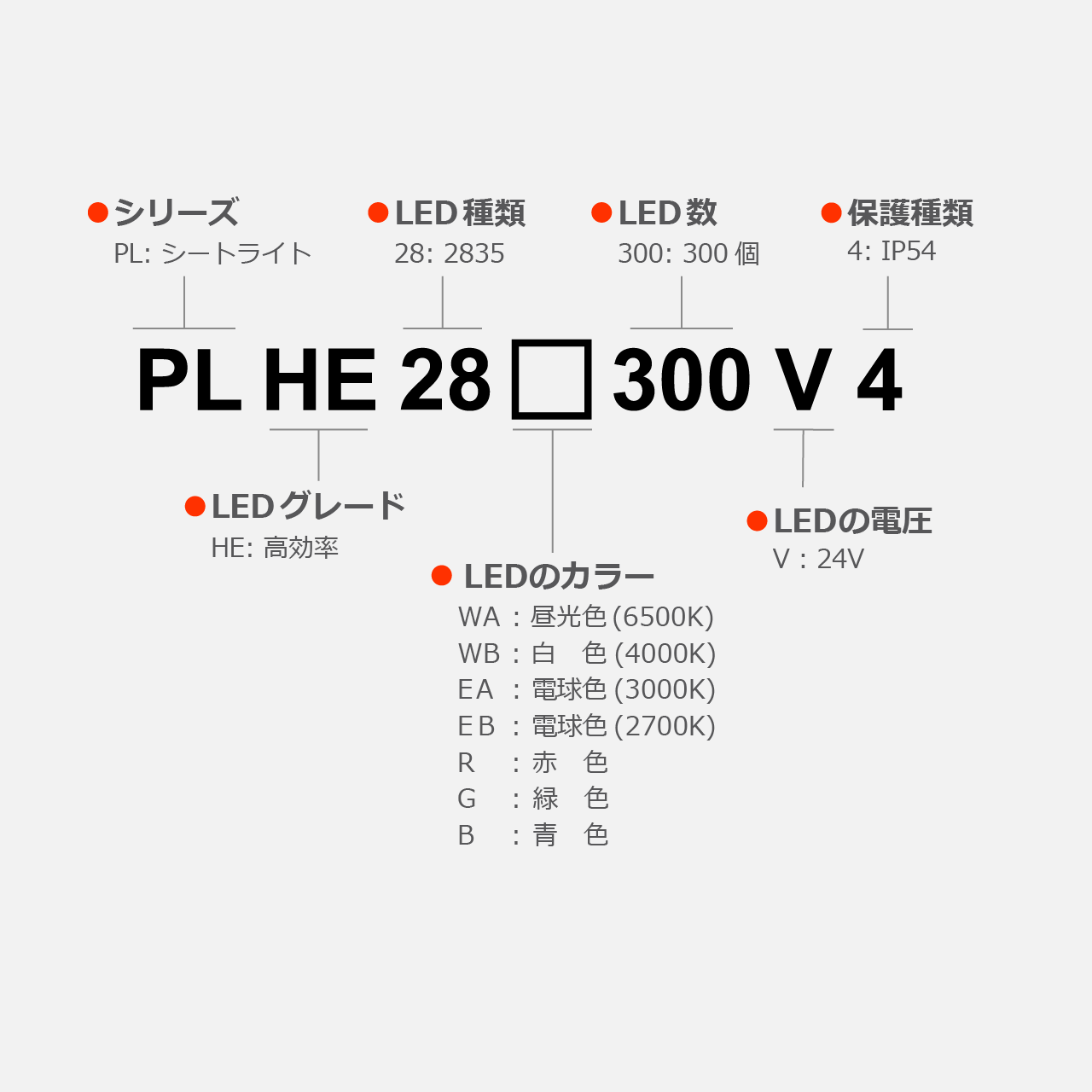

製品名称
製品型番在庫状況出荷日数製品価格
サンプル品について
サンプルはシートライトのいずれか縦1列をカットしてものになります。配線の端子台が4つまたは2つ付いた列になります。列の選択はできません。また、シートライト連結用ケーブル55mm/赤黒が2本づつ付属されます。

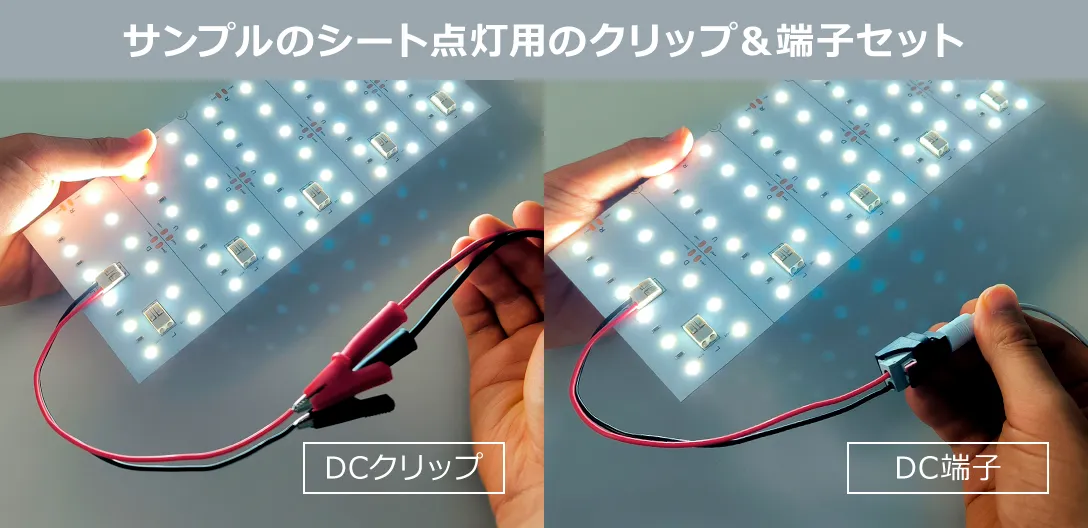

点灯具合は"サンプル点灯キット DCクリップ・DC端子+電源"で確認
"LEDシートライト"と"サンプル点灯キット＋電源"で点灯具合を確認頂けます。
サンプル品のご注文について
同種類で複数個ご注文はご控えお願いします。

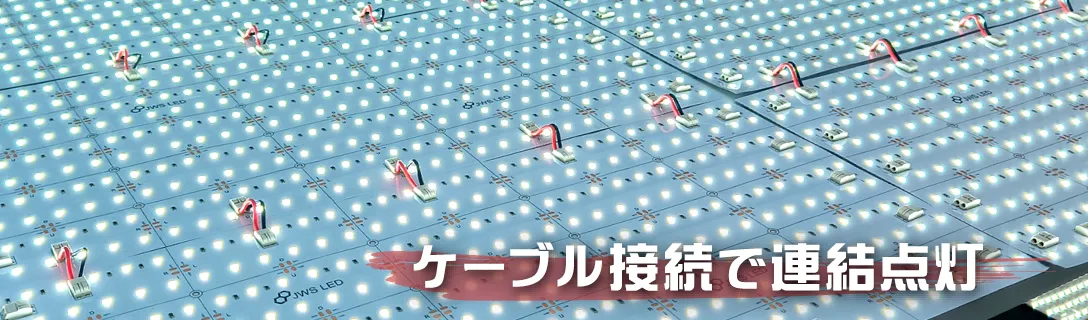

シートライトの端子同士を連結して隣同士に配置できます。連結用ケーブル55mmはAWG18の単線です。より線ではないので、端子へ抜差しがそのままできます。
LEDシートライト点灯動画

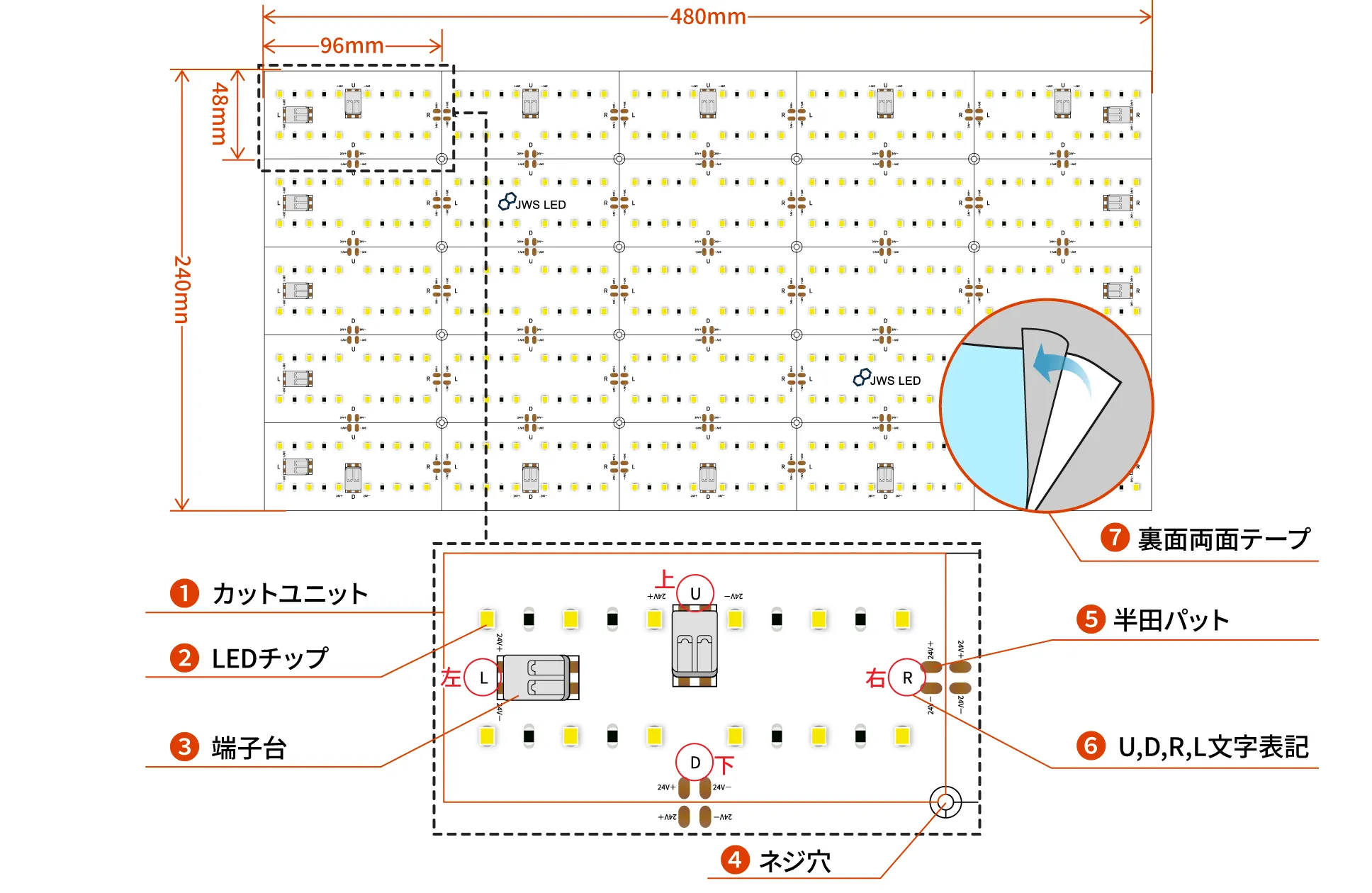

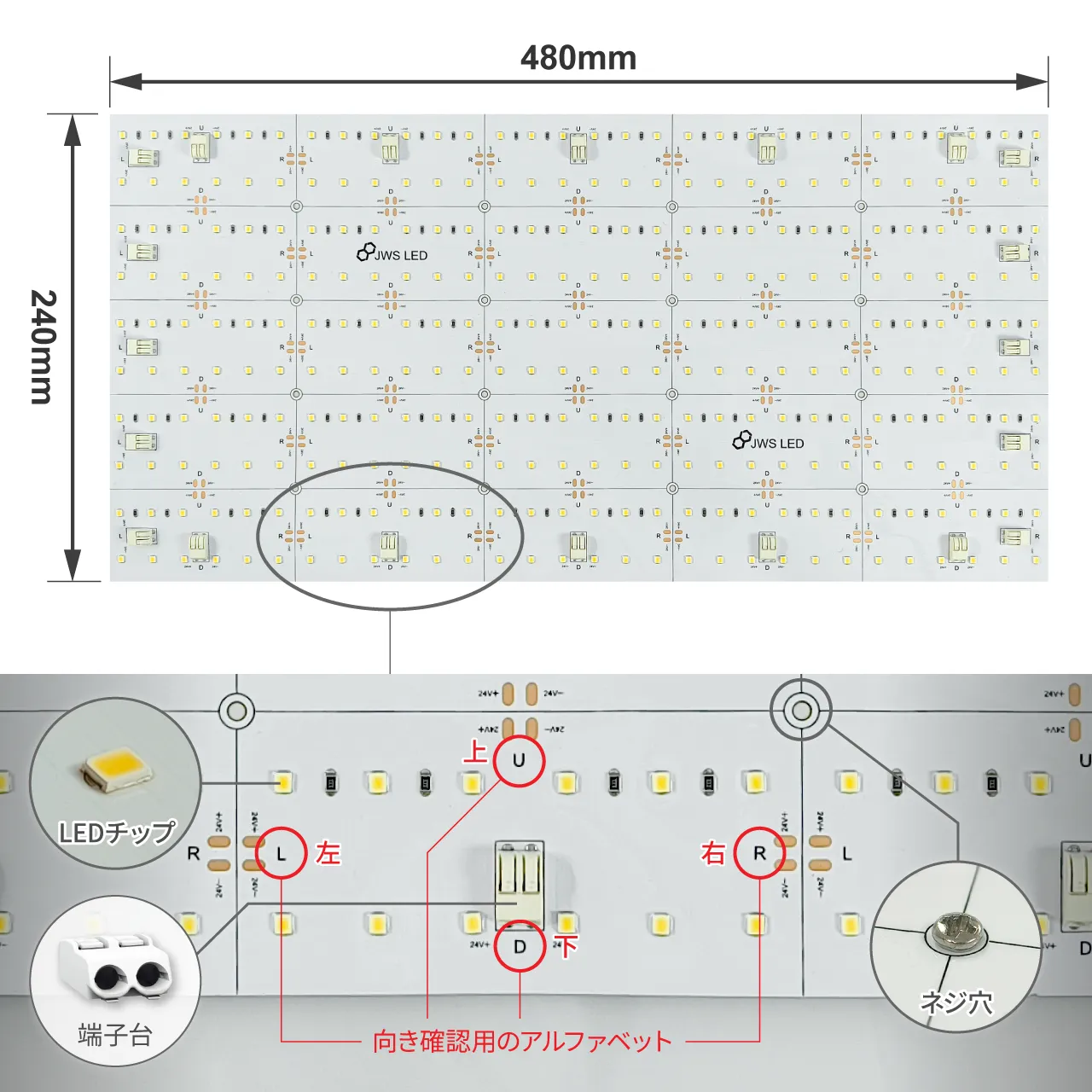

シートライト本体の説明
シートパネルは取付け側の寸法に合わせてユニット単位にカットして使用ができます。カット単位の1ユニットは以下のとおり。
| 項目 | イメージ | 説明 |
|---|---|---|
| ①カットユニット |  |
シートライトは黒線上でカットしても独立した点灯ユニットとして使用できます。貼付け面に収まらない場合などに必要に応じてカットして下さい。※カットはシートが貼付け側に収まらない時に寸法調整のみとしてご利用下さい。カットの際は下部注意事項を十分にご理解をお願いします。 |

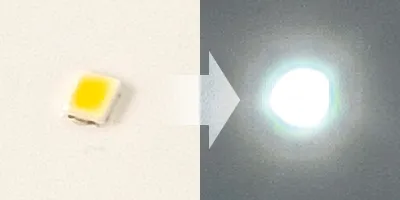

| ②LEDチップ |  |

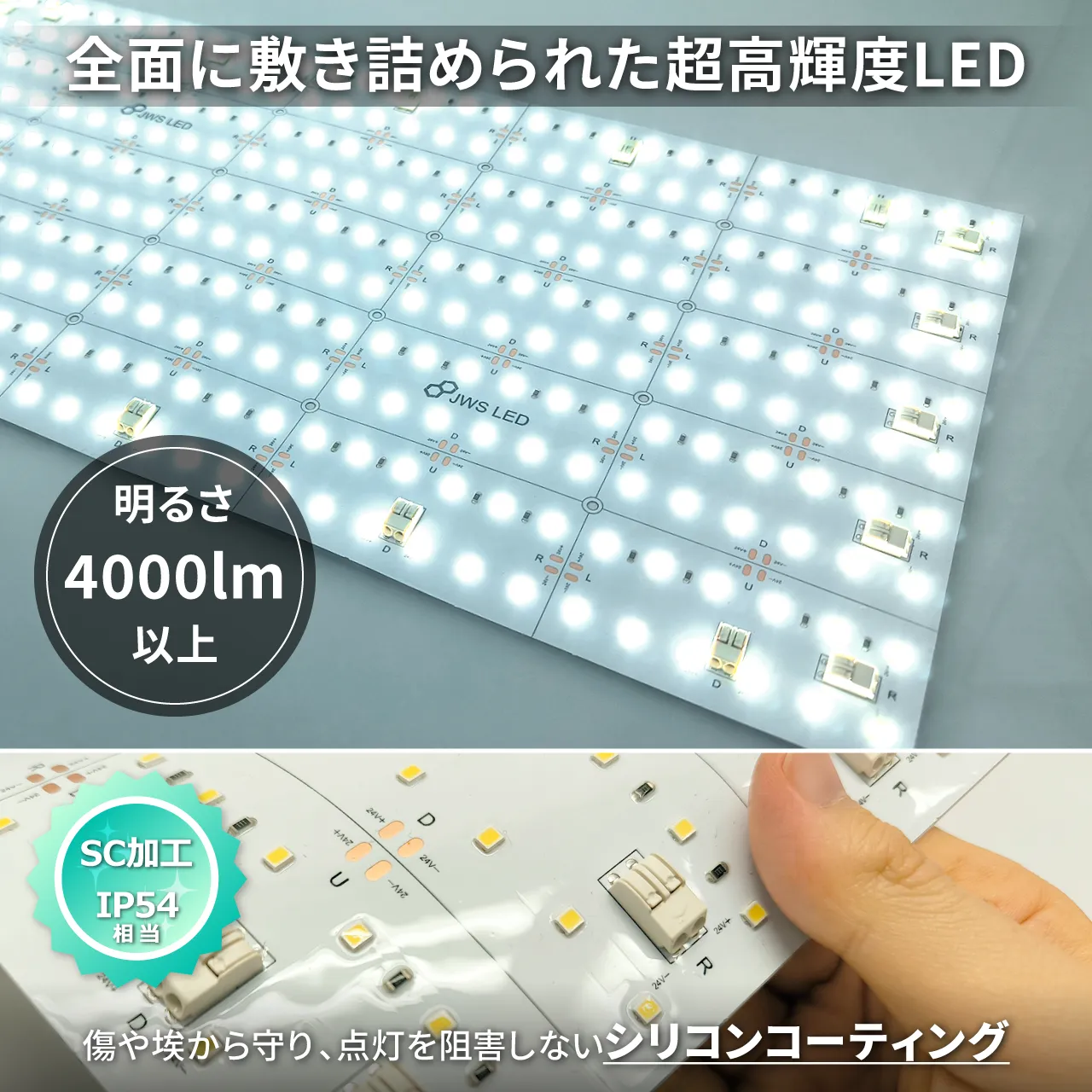

超高輝度、高発光効率のLEDチップを1ユニットに12個、1枚のシートライトで合計300個使用してります。シートライト1枚で4000lm以上を明るさを出します。一方で発光効率が良いので熱もあまり持たない安全設計となっています。 |

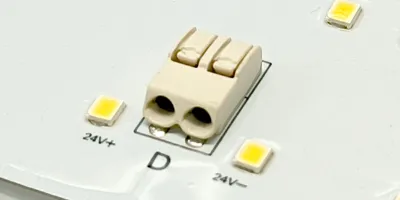

| ③端子台 |  |
端子台(WAGO 2060)シートライト縦横の端側にぞれぞれ5個づつ配置しています。 |
| ④ネジ取付穴 |  |

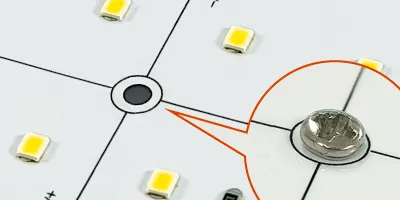

シートライト基板上には3Φのネジ取付穴が空いています。裏面の両面テープでの貼付けが前提ですが、シートをネジで固定する場合はこちらの穴（黒丸線の中）を使用して下さい。シート上の他位置に穴を開けてネジを取付けないで下さい。 |
| ⑤半田パット |  |

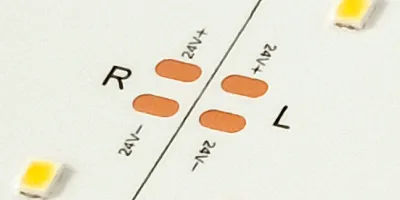

シートライト基板上には3Φのネジ取付穴が空いています。裏面の両面テープでの貼付けが前提ですが、シートをネジで固定する場合はこちらの穴（黒丸線の中）を使用して下さい。シート上の他位置に穴を開けてネジを取付けないで下さい。 |
| ⑥U,D,R,L文字表記 |  |

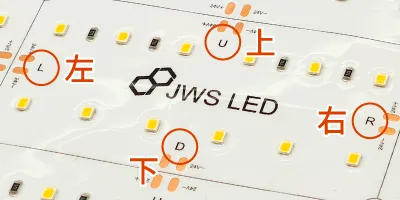

Up,Down,Right,Leftの頭文字です。シートライトの電気的接続に上下と左右の関係はありませんが、方向位置を揃える際に分かる様に便宜上のマーキング文字となっています。 |
| ⑦裏面両面テープ |  |

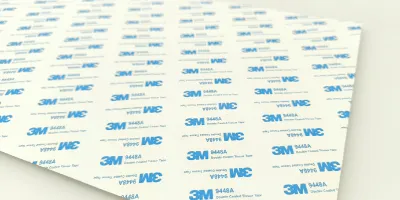

裏面全面には3M 9488Aの強力な両面テープが貼り付けられています。シートライトの取付は両面テープで簡単に固定ができます。貼付け後の剥がして、再貼付け（2度貼り）はできません。シートが破損します。貼付けの際は十分に注意をして下さい。 |
- カット単位はシートが貼付け側に収まらない場合などに合わせるのみとしてできるだけ最小限をお勧めします。
- カットは線に沿って真っ直ぐにカットして下さい。真っ直ぐではなく波打ったカット具合や線を外れたカット状態では、LEDが点灯しなかったり、カット端面での短絡が発生する場合があります。必ず、真っ直ぐにカットして下さい。ハサミでは無く、裁断機を使ったカットを推奨します。
- カットした端面同士は接触させないで下さい。シートライトはカットしても各々が点灯する様に＋と－のパターン線がシート基板上にレイアウトされています。カット後の端面には＋と－のパターン銅箔が端面に出た状態なので接触をさせるとショートを引き起こす場合があります。近づけて接触をさせる場合には端面にレジスト剤を塗布するなどし電気が流れない様に絶縁処理して下さい。
接続例について
シートライト1枚からの点灯、連結した複数枚からの点灯が行えます。
1枚を点灯（調光）
防滴電源、1ツマミ単色コントローラーminiの組合せで1枚を点灯

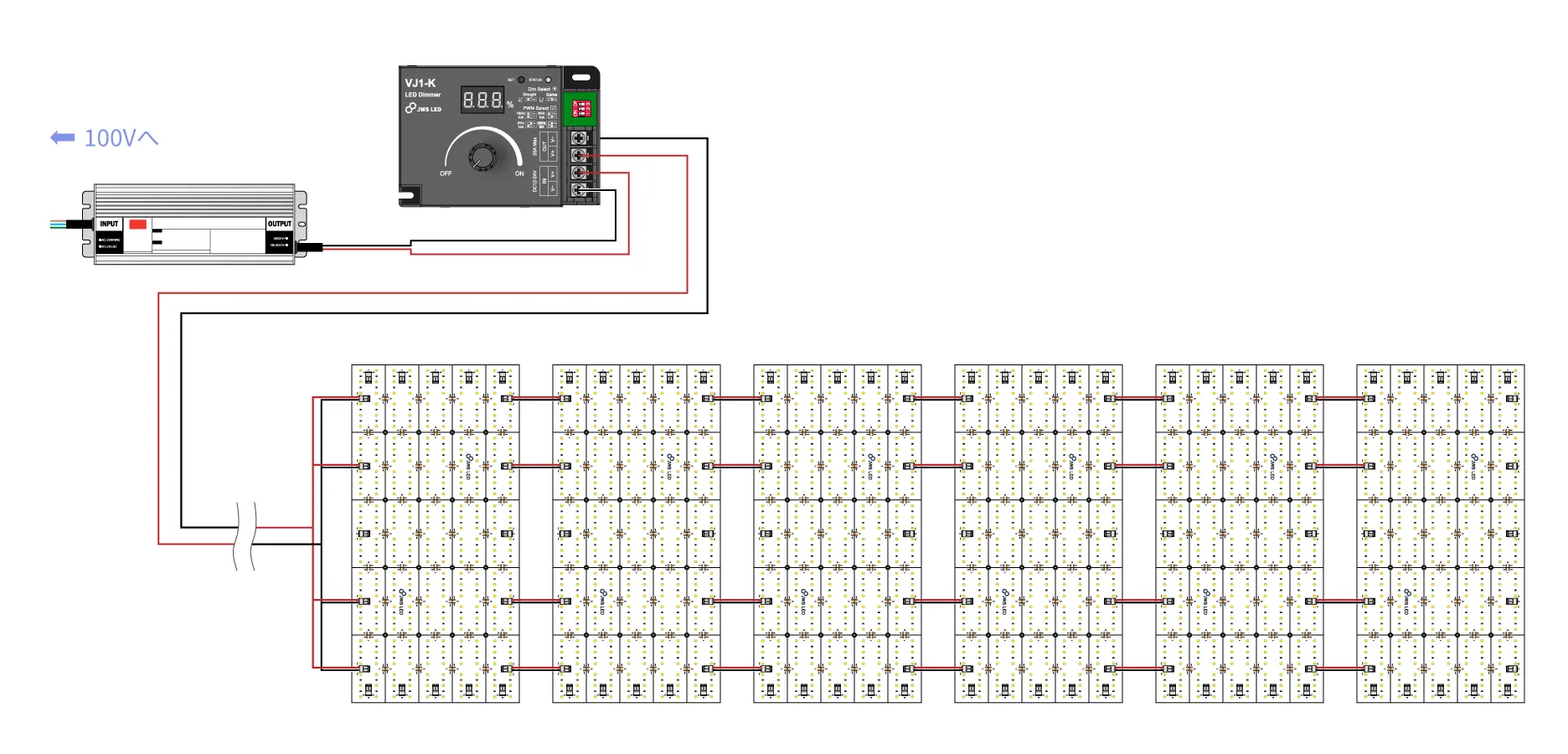

6枚を点灯（調光）
防滴電源、1ツマミ単色コントローラーの組合せで6枚を点灯
点灯させる複数シート数による接続パターンの説明は"LEDシートライト接続パターン"をご参考下さい。

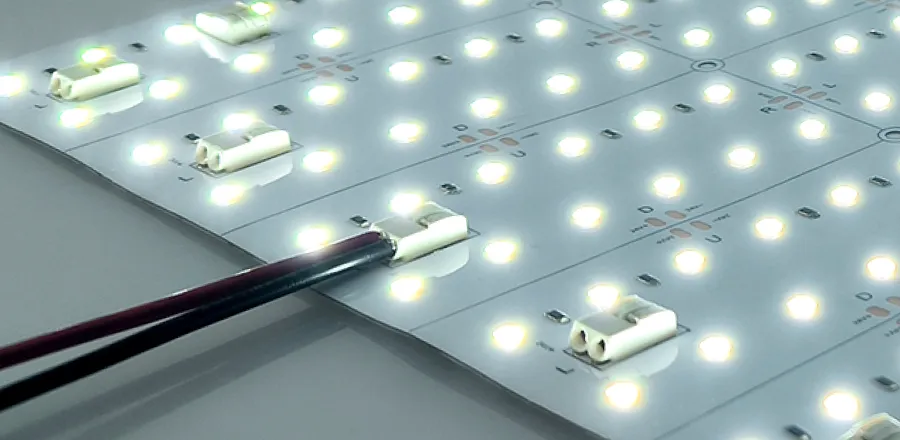

端子台配線

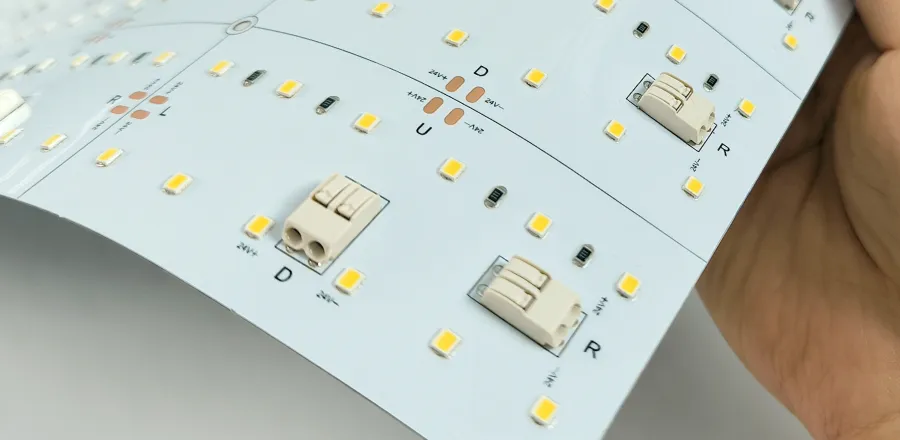

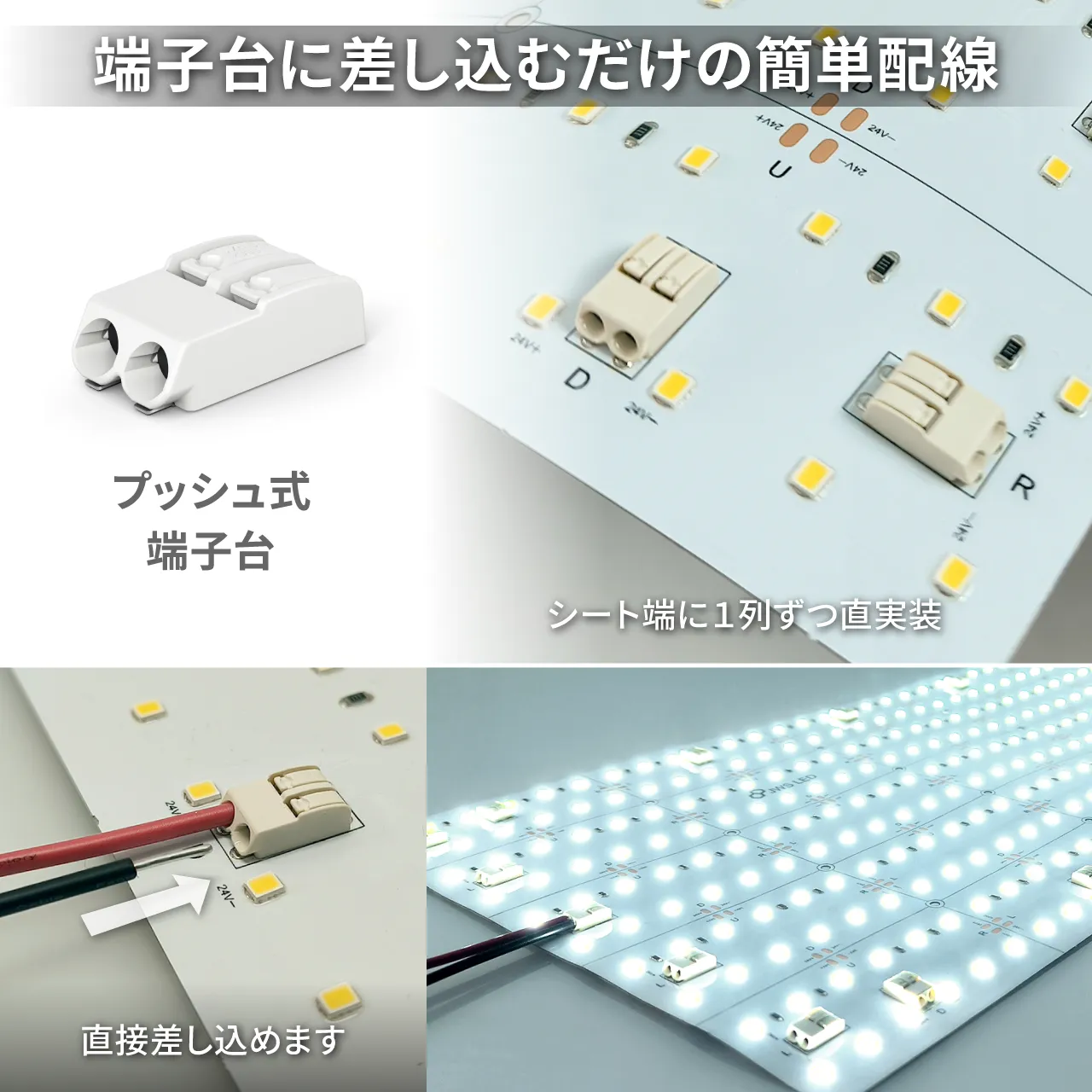

シート本体の上下左右に各辺5個ずつ配線用の端子台を実装しています。端子台の配線にはAWG18（断面積0.75sq）を推奨しています。
端子台の＋と－は全て共通なので、どこからでも電源供給できます。シート同士を端子台の配線で連結して点灯エリアの拡張もできます。

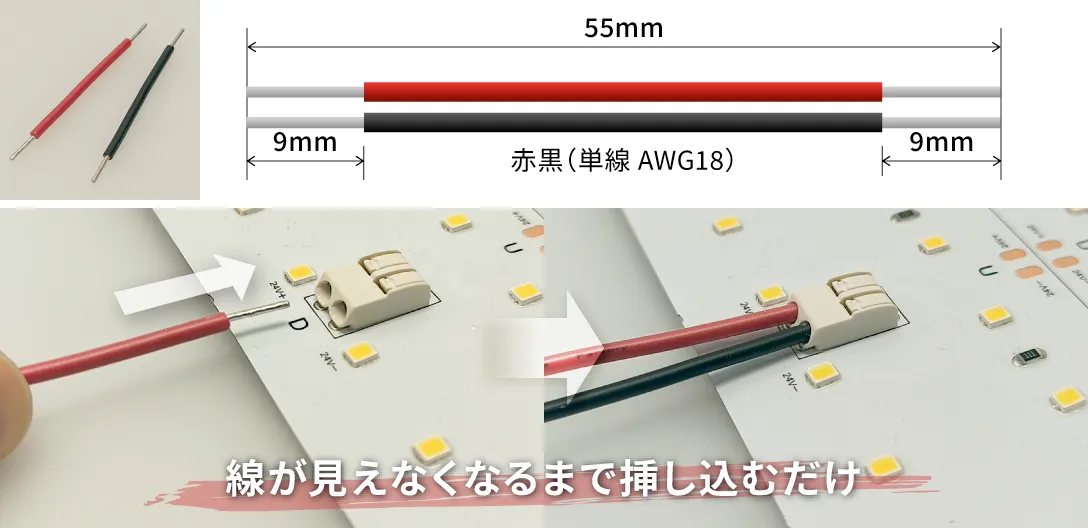

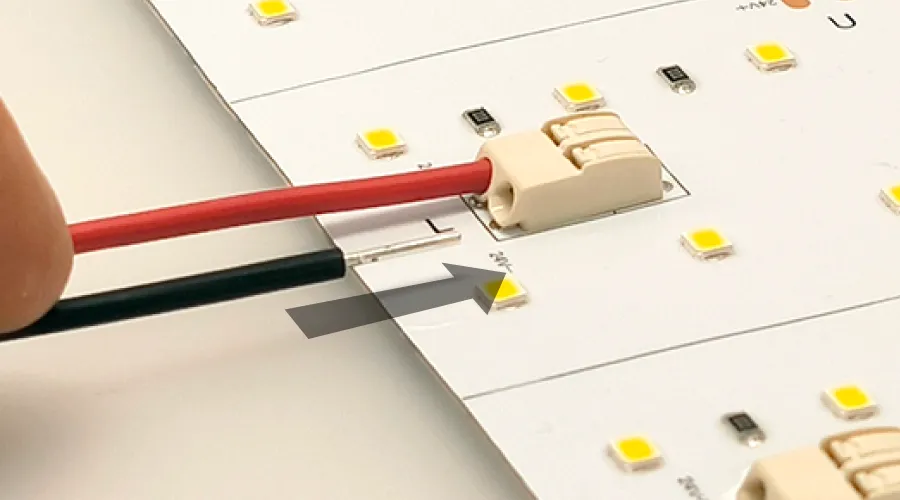

挿し込む
端子台のポートにメッキ線が見えなくなるまでケーブルを挿し込んでください。
※連結用ケーブル55mm 赤黒（単線 AWG18 被覆無メッキ線部9mm）を前提とした説明です。
引き抜く
引き抜く際は、マイナスドライバーなどでプッシュボタンを押しながら一本ずつ引き抜いてください。
※ケーブルの挿抜は端子台耐久面から数回程度にして下さい。

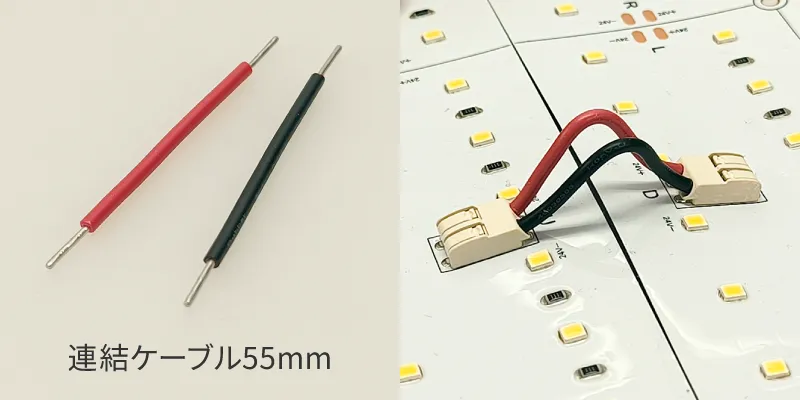

連結用ケーブル55mm 赤黒（単線 AWG18）を別売のオプションでご用意しています。シートを隣接した状態で綺麗に並べることができます。

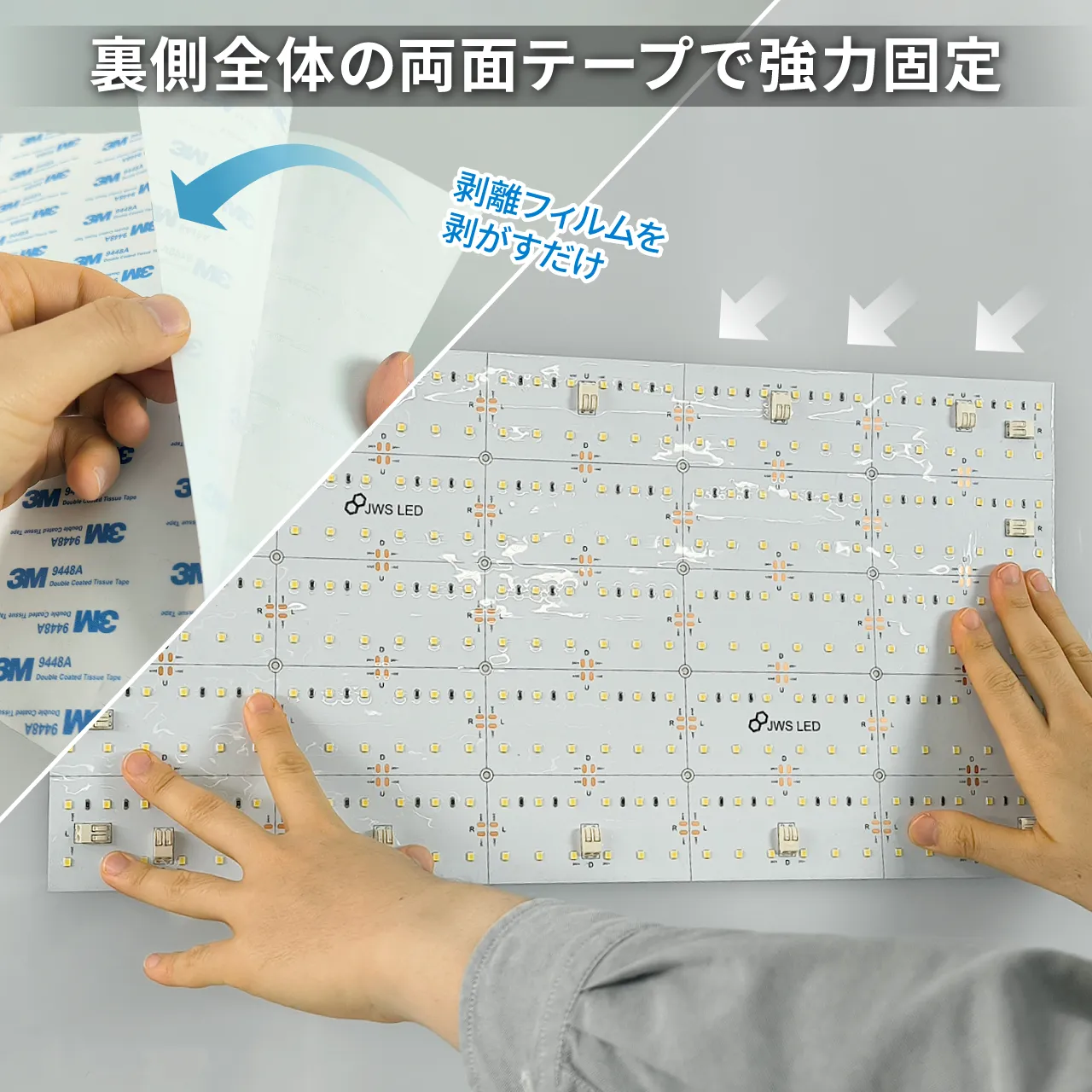

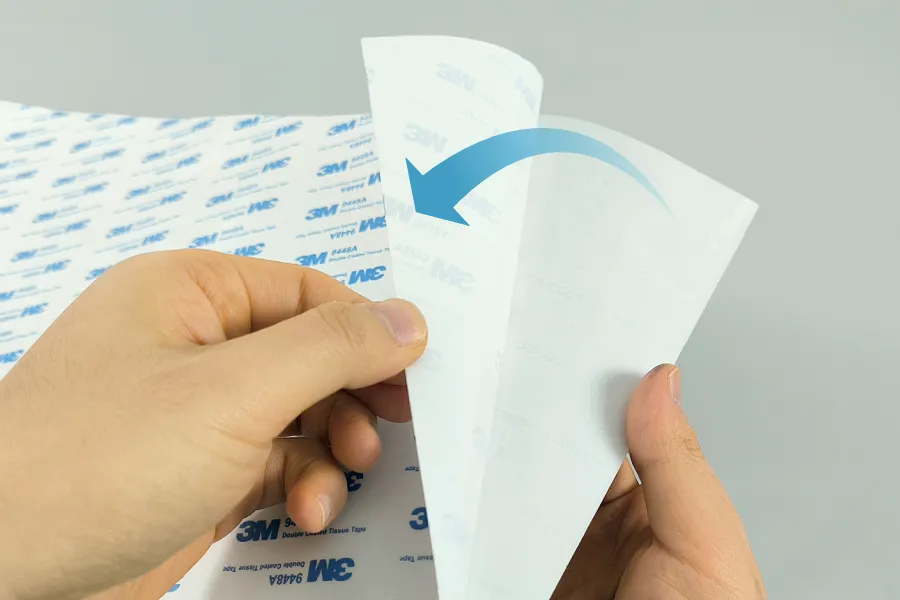

両面テープで貼付け固定

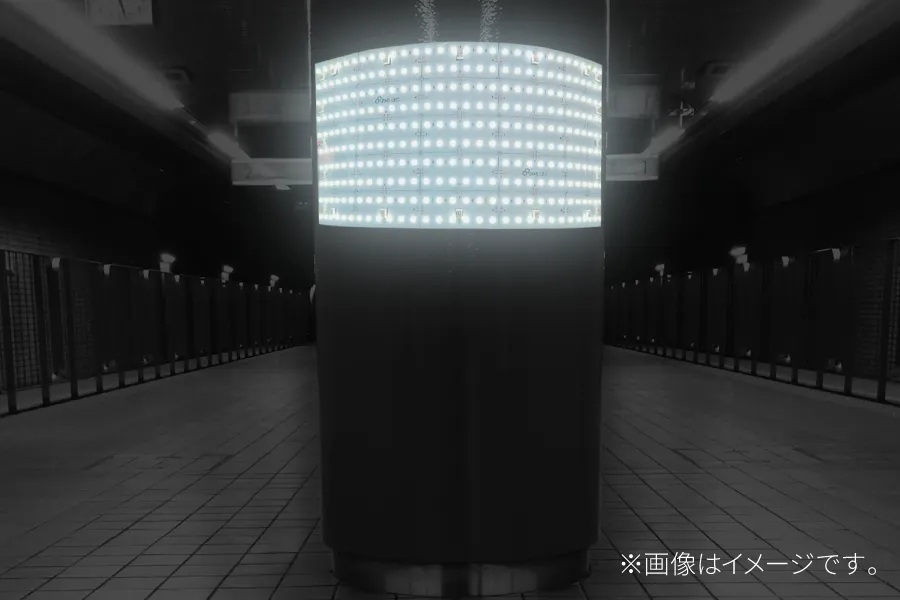

シート裏側には紙ベースのアクリル系強力両面テープが貼り付けられており、剥離紙を剥がして貼るだけで簡単に固定ができます。ただし、両面テープで接着後に剥がすことはできません。シートタイプのため、湾曲面（R≧50mm ※円半径50mm以上の湾曲）にも取り付けることができます。
- シートライトを一度貼付けてから、剥がして、貼り直す（2度張り）はしないでください。
- ザラザラ面や凹凸の激しい面、壁面、材質が弱い面、常時水分が残っている場所には使用できません。
仕様一覧
- 定格電源
- DC24V
- 定格電流
- 1.6A/枚
- 消費電力
- 40W/枚
- シートサイズ
- 縦240mm x 横480mmｘ 高さ5mm（端子台込）
- カットユニットサイズ
- 48mm x 96mm
- 本体重さ
- 約150g/枚
- LED数
- 300leds/枚
- 明るさ(ルーメン)
- 6500K:4300lm/枚、4000K:4300lm/枚、3000K:4300lm/枚、2700K:4300lm/枚
- 発光色

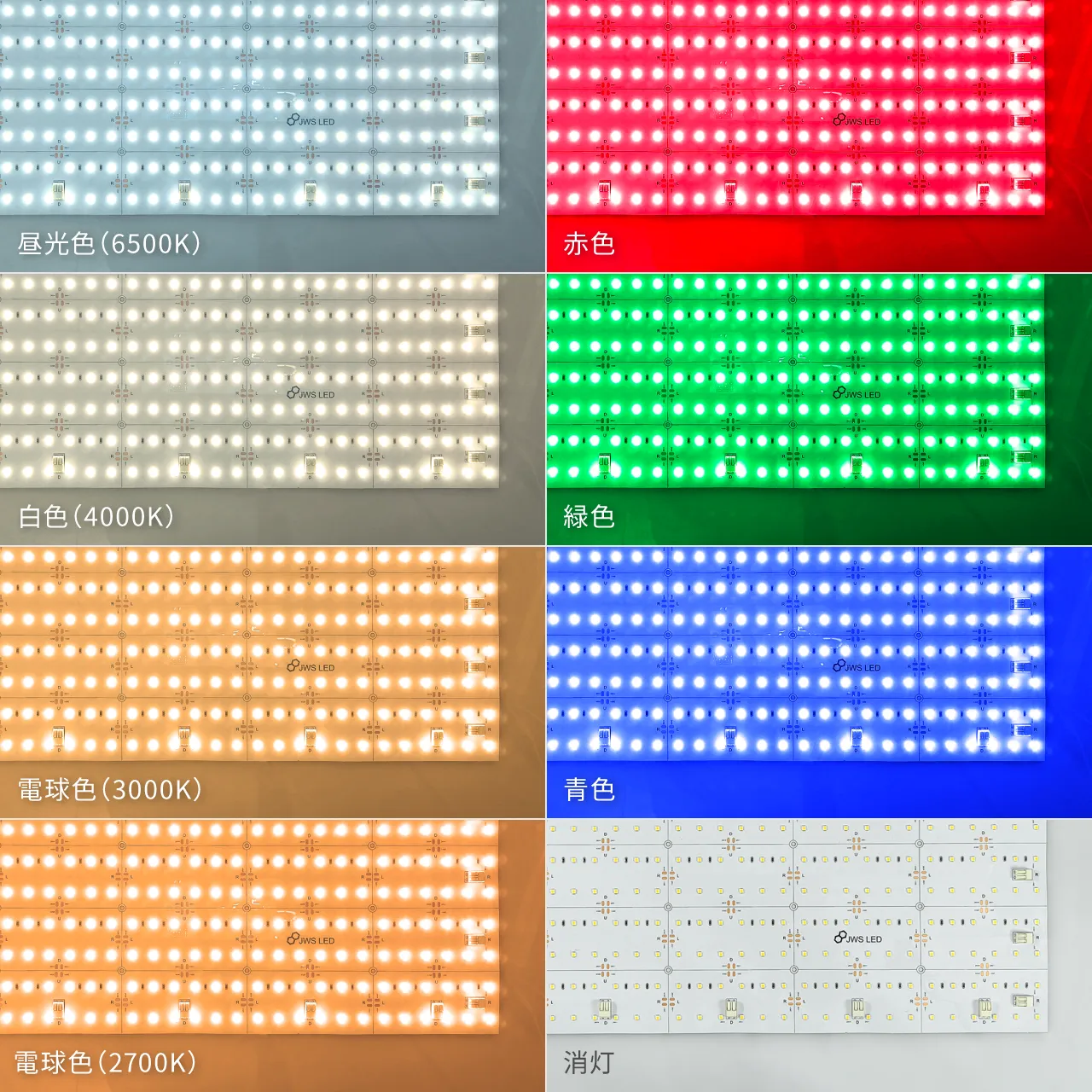

- 6500K, 4000K, 3000K, 2700K, 赤, 緑, 青
※色温度測定値の許容範囲は次のとおりです。
6500K: ±500K~800K, 4000K: ±200K, 3000K: ±200K, 2700K: ±150K
肉眼で認識できる色見差はございません。 - 演色値
- Ra≥90
- 最大直列連結長
- 10枚（電源投入5ヶ所）※接続構成は例に倣って下さい。
- 裏面両面テープ
- 3M 9448A (英語)
※基材：紙、接着剤：アクリル系 - 最小折り曲げ角度
- R ≧ 50mm 円半径50mm以上の湾曲
- 防水保護等級
- IP54（端子部除く）
- 実装端子台
-
WAGO 2060
※適合電線範囲: 0.2～0.75mm²(AWG24～18)。単線は差し込むだけのプッシュイン接続。 - 寿命
- 25,000時間以上
※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。 - 照射角度
- 120度
- 動作温度
- −20℃ 〜 +40℃(氷結・結露無きこと)
- 保存環境
- −20℃ 〜 +60℃(氷結・結露無きこと)
- 適合規格
- ROHS2指令対応
- 製造国
- 中国
- 同梱品
- ―
- 注意
- LEDシートライトの取扱注意事項を参照

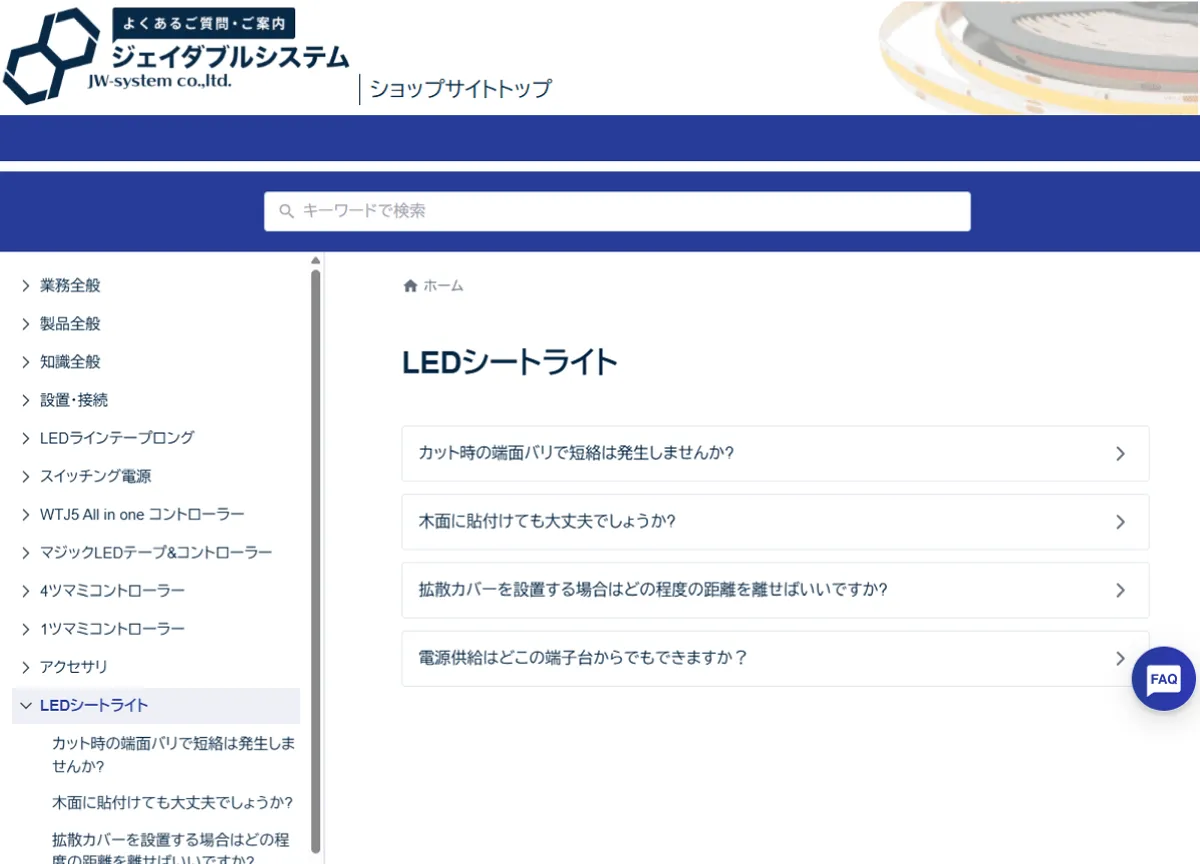

こちらの製品のよくあるご質問
