長さ指定ができる、入出力線指定ができるマジックLEDテープWシリーズ

W9シリーズ 12VマジックLEDテープ「60LEDs & 20ICs/m」

画像にマウスを合わせると拡大されます。


製品の共通事項について

お届け FAQ 保証事項 注意事項 電源の選び方

サービス案内

施工事例

  • 本製品
  • お勧めコントローラー

1.選択したLEDテープのカラーはLEDテープのカラーについて

2.選択したLEDテープの長さは


カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

3.選択したLEDテープの保護種類は保護種類について

4.選択したLEDテープの入力線は

5.選択したLEDテープの出力線は


数量に数字以外が入力されています。

1.選択したお勧めコントローラーは


カート
製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

製品概要

LEDテープの長さ

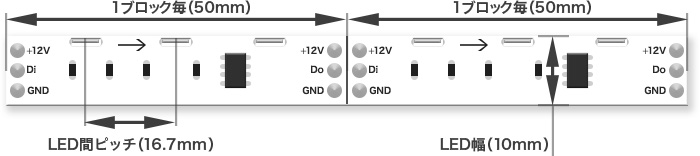

040タイプのSMDチップを1mあたり60個、16.7mmピッチで配置し、1mあたり20個のICチップを基板上に実装したLEDテープライトです。LEDテープ全体の長さは500cmあり、5cm~500cm範囲の長さ5cm単位でカット指定ができます。

LEDテープの長さ

1ブロック概要

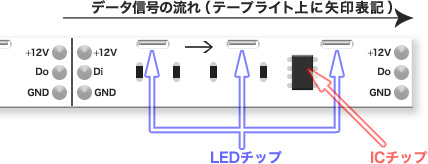

1ブロック(5cm)にLEDチップ3つとICチップが基板上に取り付けられています。ICチップは光を制御するチップになり、1ブロックごとにLEDチップ3つを制御します。このため、LEDチップ3つが点灯した状態でムーブ点灯します。テープ基板上に描かれている矢印の方向で信号が流れます。必ず矢印方向通りに信号入力してください。逆側だと点灯しません。

1ブロック概要

接続例について

LEDコントローラーを使用した接続構成

LEDコントローラーを使用した接続構成

製品概要

出力電圧が12Vの電源とLEDコントローラーとマジックLEDテープのみの簡単な点灯例。この接続構成は、マジックLEDテープの長さが短い場合に使用できます。

LEDコントローラーにマジックLEDテープを接続し、LEDコントローラーに電源を供給するだけで点灯します。点灯制御はリモコンを使用して行います。また、マジックLEDテープを使用する場合、LEDコントローラーが必須になります。

OUTPUTの[+]に 電源線、[−]に マイナス線を接続させます。[DA]に流れる点灯制御する信号の データ線を接続させます。コントローラーへの電源はDCプラグから供給します。

「12V W9シリーズ マジックLEDテープ」の100cmを使用する場合、100cmあたり消費する電流値は1.2Aです。使用する電源は電源アダプタ12V5Aを使用します。

コントローラーとアンプリピーターを使用した接続構成

コントローラーとアンプリピーターを使用した接続構成

製品概要

LEDコントローラーとLEDアンプリピーターを使用したマジックLEDテープの点灯例。
LEDコントローラーの信号をLEDアンプリピーターで増幅することで、長距離のマジックLEDテープ点灯制御が可能になります。

この点灯例は、電源を2口に分けて供給されています。
ひとつはLEDコントローラーとLEDアンプリピーターへの電源、もうひとつは各マジックLEDテープへの電源です。
前者は少ないA数で稼働しますが、後者は接続するマジックLEDテープの合計Aを計算して選択してください。

マジックLEDテープの入出力線は、 入力線:メスコネクタ+DCジャック仕様出力線:オスコネクタ仕様にしていただき、各マジックLEDテープを繋いでいきます。

「12V W9シリーズ マジックLEDテープ」は、100cmあたり消費する電流値は1.2Aです。
大容量電源12V29Aを1つ使用した場合、 29A ÷ 1.2A ≒ 2400cmを接続することができます。マジックLEDテープは使用できる最大の長さが500cmのため、 500cm × 4本400cm × 1本のマジックLEDテープの接続が可能です。

大容量電源を複数使用し、マジックLEDテープを複数繋げることによって、長距離のマジックLEDテープの点灯が可能になります。

指定できるマジックLEDテープの入出力線

入力線を選択して注文することができます。

  • メスコネクタ

    メスコネクタ
  • メスコネクタ+DCジャック

    メスコネクタ+DCジャック

出力線を選択して注文することができます。

  • 末端処理無し

    末端処理無し
  • オスコネクタ

    オスコネクタ
  • DCジャック

    DCジャック

仕様一覧

定格電源

DC12V

定格電流

約1.2A(テープライト1m(LED 60個 + IC 20個))

消費電力

約14.4W(テープライト1m(LED 60個 + IC 20個))

長さ

最大500cmまで カット単位5cmごと(1ブロック/3leds実装)

テープ寸法1

非防水、ジェル防水:幅10mm × 厚み1.2mm

テープ寸法2

チューブ防水、完全防水:幅12.5mm × 厚み4.0mm

LED数

040SMD LED 60PCS/m LED実装ピッチ16.7mm

ICチップ種類

WS2811相当

防水保護等級

非防水:IP20相当、チューブ防水:IP66相当、ジェル防水:IP65相当

入出力信号1

コントローラー側:緑:信号線、白:-(GND)線、赤:+12V線

入出力信号2

電源側 ⇒ 白:+12V線、灰(黒):-(GND)線 ※電源側のDCジャック:内径2.1mm、外径5.5mm

寿命

30,000時間以上

照射角度

120度

動作温度

-20〜+50℃(氷結・結露無きこと)

保存環境

-20〜+60℃(氷結・結露無きこと)

製造国

中国
